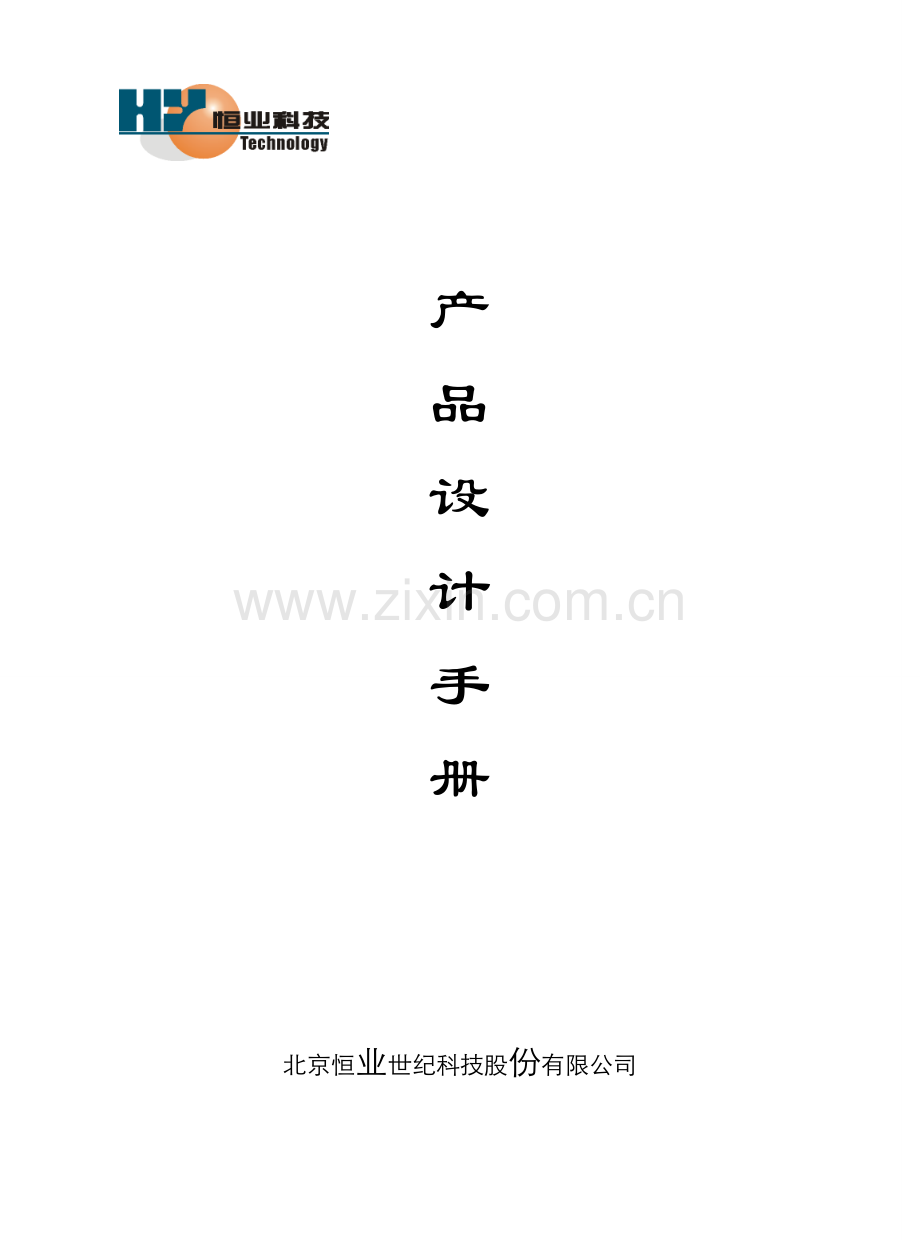

产
品
设
计
手
册

北京恒业世纪科技股份有限公司

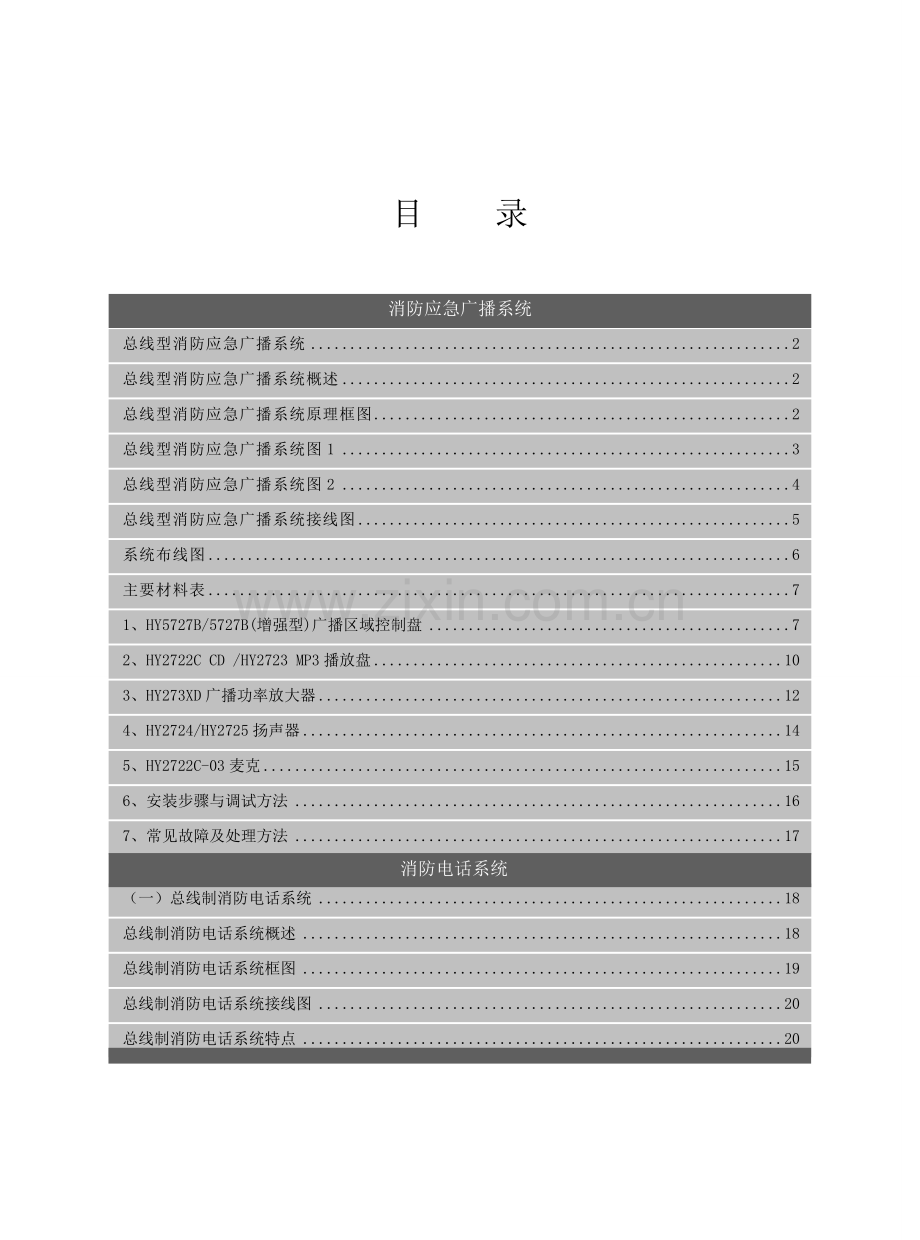

目 录

消防应急广播系统
总线型消防应急广播系统 2
总线型消防应急广播系统概述 2
总线型消防应急广播系统原理框图 2
总线型消防应急广播系统图1 3
总线型消防应急广播系统图2 4
总线型消防应急广播系统接线图 5
系统布线图 6
主要材料表 7
1、HY5727B/5727B(增强型)广播区域控制盘 7
2、HY2722C CD /HY2723 MP3播放盘 10
3、HY273XD广播功率放大器 12
4、HY2724/HY2725扬声器 14
5、HY2722C-03麦克 15
6、安装步骤与调试方法 16
7、常见故障及处理方法 17
消防电话系统
（一）总线制消防电话系统 18
总线制消防电话系统概述 18
总线制消防电话系统框图 19
总线制消防电话系统接线图 20
总线制消防电话系统特点 20

1、HY5711B消防电话总机 21
2、HY5716B消防电话分机 25
3、HY5714B消防电话插孔 27
4、注意事项 29
（二）HY2711E多线制消防电话系统 30
多线制消防电话系统概述 30
多线制消防电话系统框图 31
多线制消防电话系统接线图 32
多线制消防电话系统特点 32
1、HY2711E消防电话总机 33
2、HY2712D消防电话分机 36
3、HY2713手提消防电话分机 38
4、HY2714D消防电话插孔 39
5、注意事项 40
消防电源及配套产品
（一）消防电源 41
HY1951B/10A、HY1951B/20A、HY1951B/30A消防电源 41
（二）配套产品 44
1、HY2114消防警铃 44
2、HY5728B广播分区控制盒 45
3、HY5726B 逻辑通信盘 46

消防应急广播系统

消防应急广播系统是指当建筑物及应用现场出现紧急情况：火灾以及其它突发性灾害事件，消防应急广播系统能自动取消非应急广播信息，将已经录制的应急消防广播信息，准确、及时地在事故发生区域进行播报。广播信息清晰可懂，能有效地指导建筑内人员安全有序的撤离。
北京恒业世纪科技股份有限公司经过多年的努力，不断地完善，推出了自主研发生产的HY57系列消防应急广播系统。恒业消防应急广播系统具有可靠性高、操作人性化，现场配置简易灵活等特点。被广泛应用于消防、安防等领域，并应用于国内外数万个工程，在实际应用中表现突出，获得了用户的认可和好评。

参考标准
你
l 《消防联动控制系统GB16806-2006》
l 《高层民用建筑设计防火规范GB50045-2005》
l 《建筑设计防火规范GBJ16-87》2001修订版
l 《民用建筑电气设计规范JGJ/T16-2008》
l 《火灾自动报警系统设计规范GB50116-98》

【 总线型消防应急广播系统 】

总线型消防应急广播系统是消防联动控制系统的配套产品，完全符合《消防联动控制系统GB16806-2006》国家标准。由音源设备（CD播放盘、MP3播放盘）、广播功率放大器、广播区域控制盘、消防广播模块及扬声器等设备组成消防应急广播系统，消防应急广播系统通过RS-485/CAN串行通信总线与消防控制器相连接,共同完成消防联动控制。
本系统由HY1951B消防电源供电，如采用其他厂家电源，请做配接试验，以免设备受损。

1
消防应急广播系统

设计手册 版本号2008

总线型消防应急广播系统原理框图

总线型消防应急广播系统图1:与其他厂家的消防控制器配接，采用其消防广播模块

总线型消防应急广播系统图2：与其他厂家的消防控制器配接,采用本公司的广播分区控制盒

总线型消防应急广播系统接线图

广播系统布线图I

广播系统布线图II

主要材料表
代号
线缆名称及规格
备注
①
ZR-RVS2×1.0 mm 2或ZR-RVVP×1.0 mm2，耐压≥500V
AC220V 电源线
②
10芯软线或ZR-RVS2×0.5 mm2

③
Ø5 音频线
设备自带
④
ZR-RVS2×0.5 mm2或ZR-RVVP2×0.5 mm2耐压≥250V

⑤
非屏蔽八芯网络双绞线UTP-2*4
设备自带
⑥
ZR-RVS2×0.5 mm2

1、HY5727B / HY5727B（增强型）广播区域控制盘
概述
HY5727B / HY5727B（增强型）广播区域控制盘是应急广播系统必不可少的控制产品，是在《GB16806-2006 消防联动控制系统》国家标准指导下设计并生产的产品，完全符合《消防联动控制系统GB16806-2006》国家标准。它与音源设备（HY2722C CD 播放盘、HY2723 MP3 播放盘）、广播功率放大器、消防广播模块、扬声器等设备共同组成消防应急广播系统。同时它可通过RS485串行通信/CAN总线与消防控制器相连接,共同完成消防联动控制。另外根据现场的需要，还可以外接二个扩展键盘，增加了控制区域数量，同时还可接入两台功放，以满足工程上的最大限度需要。在作为应急广播的同时也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。

功能
◆ 具有自动控制启动分区广播和手动启动分区广播二种启动方式，手动优先。
◆　最多可提供90路消防广播输出控制。
◆ 具有联动自检功能。
◆　最多可接入2台功率放大器。
◆ 具有功放故障、分区故障告警显示功能。
◆ 增强型产品具有密匙刷卡功能。
◆ 与控制器通过RS-485或CAN总线进行通讯传输。

主要技术指标
内容
技术参数
类型
广播区域控制盘
供电电压
DC 24V
供电电流
3A
通讯接口
RS-485/CAN
最大输出控制路数
90路
各路直流偏置电压
DC 48V
单路直流最大偏置电流
150mA
单路直流最大短路电流
200mA
单路功率放大器控制接点通过功率
最大600W
安装方式
入柜
广播区域控制盘外形尺寸
宽482.6mm×高88.9mm×厚225mm(2U标准)
扩展盘外型尺寸
宽482.6mm×高88.9mm×厚40mm(2U标准)
重量
控制器：5kg 扩展盘：1kg
调试方法
a、检查设备外观无磨损，由消防电源提供直流24V 电源，工作指示灯亮。
b、按下相应广播分区按键，启动应急广播，并播报应急广播信息，相应分区工作指示灯闪亮。
c、扬声器有输出，音量不可控。
d、长按“消音/背景”按键至背景广播状态，在背景广播状态下输出音量可控。

结构外形尺寸及接线端子图

HY5727B 广播区域控制盘

HY5727B（增强型）广播区域控制盘

扩展盘1（31～60路）

扩展盘2（61～90路）

广播区域控制盘端子接线图

扩展盘端子接线图

2、HY2722C CD / HY2723 MP3播放盘
概述
HY2722C CD / HY2723 MP3 播放盘为消防应急广播系统的配套产品之一，它是消防应急广播系统的音源。发生火灾时，与广播功率放大器、广播区域控制盘、扬声器组成消防应急广播系统，完成电子语音、外线输入、话筒、录音机四种播音方式下的消防广播，并将话筒和外线输入的播音信号自动录音。本系统还可实现正常广播和消防广播的自动切换。多线消防广播系统及总线消防广播系统均可配接使用。

功能
◆　具有应急广播、话筒、CD/MP3、外线四种播音方式，四种音源可独立开关。
◆　电子录音机可对话筒播音和外线播音方式进行自动录音。
◆　具有自动控制和紧急手动控制二种启动方式。
◆　具有自检功能，并启动其它广播设备联动自检。
◆　设有0.25W监听喇叭，可监听任何方式下的播音。
◆ 可实现正常广播与消防广播的自动切换。

主要技术指标
内容
技术参数
类型
CD / MP3播放盘
供电电压
DC 24V
供电电流
1A
频率特性
20Hz-20kHz ±3.5dB
信噪比
≥70dB (≤4mV)
谐波失真系数
≤5%
音频输出电平
0dB
外线1输入电平
-10dB
外线2输入电平
0dB
监听输出功率
≥0.25W
电子录音机最大记录时间长度
30分钟
电子录音机最大记录段数
99段
应急广播语音提示最大记录时间长度
60秒
安装方式
入柜
最大外形尺寸
宽482.6mm×高88.9mm×厚305mm（2U）
重量
3.5kg
调试方法
a、检查设备外观无磨损，向本机提供DC24V电源，设备正常工作。
b、长按“自检”按键5s ，系统指示灯全亮。
c、CD / MP3机芯正常播放和选曲，外线、话筒、应急广播四种播音方式均能正常工作，音质清晰无明显噪音，监听功能正常，每次监听，都能显示相应记录段数。在录制应急广播信息时，数码管显示60s 倒数。
d、在接线端子C端输入24V时，自动启动应急广播，遥控线输出24V电压。
e、长按“CD/MP3”按键5s，进入监听状态，通过前进和后退按键选择所要的段数，按“放
音B”键，播放所记录的语音信息正常。

结构外形尺寸及接线端子图

CD播放盘端子接线图

HY2723 MP3 播放盘以实物为准

3、 HY273XD广播功率放大器
概述
HY273XD 系列广播功率放大器(HY2733D 500W、HY2732D1 300W、HY2731D1 150W)是消防应急广播系统的配套产品之一。是在《GB16806-2006 消防联动控制系统》国家标准指导下设计并生产的产品，完全符合《GB16806-2006 消防联动控制系统》国家标准。它与相应的广播音源设备（CD播放盘、MP3播放盘）、广播区域控制盘和广播终端设备（如扬声器）配套，实现现场的消防应急广播功能。

功能
◆ 具有自动控制和手动控制二种启动方式。
◆ 具有受控自检功能。
◆ 具有音频输出电平显示功能。

◆ 具有遥控及故障告警功能。
◆ 具有主备供电自动切换功能，主电优先。
◆ 在话筒播音状态时，监听能够自动静音，以彻底消除音频回授。
◆ 具有外部线路出现异常自动保护功能，并将本机状态发送到其它广播设备。

主要技术指标
内容
技术参数
类型
广播功率放大器
电源电压
AC 220V±10%
额定输出功率
500W / 300W / 150W
定压输出
120V
谐波失真
≤5%
噪音电平
＜37mV
频率特性80Hz-8KHz
90V～145V
电压调整率
小于2 dB
安装方式
入柜
最大外形尺寸
宽482.6mm×高88.9mm×厚305mm(2U)
重量
11kg/10kg/9.5kg
调试方法
a、检查设备外观无磨损，主备电接入均能正常工作，主电优先，相应的工作指示灯亮。
b、接入音源CD/MP3，能够正常放大，通过音量调节旋钮可正常调节音量。当遥控端子接入24V时，音量不可控。在正常工作状态下，断开音源，输出端噪声电压不超过37mV。
c、若设备工作异常或音频输出线处于短路，设备处于保护状态，故障灯常亮。如果音频输出线短路故障排除，需将设备电源关闭，然后再重新开启电源，才能解除指示灯常亮状态。
d、若故障灯闪亮，表明设备处于故障状态，当故障排除后，设备可自行恢复工作，不需重新开启电源。

结构外形尺寸及接线端子图

500W/300W/150W功率放大器端子接线图

4、 HY2724/HY2725扬声器
概述
HY2724/HY2725扬声器是消防应急广播系统必备产品之一, 与广播设备配套使用实现消防应急广播。扬声器分为吸顶扬声器和壁挂扬声器。
另外，外购扬声器不可直接使用，需要与恒业公司生产的HY5729检线盒配接方可使用。

主要技术指标
内容
技术参数
额定输出功率
3W/5W
音频输入
定压120V
频率响应范围
80Hz～12KHz

结构外形尺寸图
1）HY2724吸顶扬声器
6.5英寸吸顶扬声器 5.0英寸吸顶扬声器

安装尺寸 安装尺寸
2）HY2725壁挂扬声器

5、 HY2722C-03麦克
概述
麦克是消防应急广播系统必备产品之一，与CD播放盘配套使用实现话筒广播。

主要技术指标
内容
技术参数
输入阻抗
600Ω
输出阻抗
20KΩ
结构外形尺寸图

6、 安装步骤与调试方法
安装
将广播设备开箱，查验设备是否完整无损，合格证、铭牌、认证标识是否存在，确认无误后方可将设备装入标准机柜或琴台。

设备布线原则
◆ 机柜所有引入线均剥开1cm，挂锡后接入端子，接线端子应有标识。
◆ 机柜的消防控制线与广播线应分开敷设，以免造成干扰。
◆ 电源线：当交流、直流电源线同侧布线时，其中一种电源线应采用屏蔽线。交流电源220V
和定压输出120V，宜用截面积不小于1.0 mm2阻燃双色双绞软铜线ZR-RVS2×1.0 mm2或选用截面积不小于1.0 mm2的阻燃铜芯屏蔽电缆ZR-RVVP×1.0 mm2，耐压≥500V。直流24V电源，宜用截面积不小于0.5 mm2阻燃双色双绞软铜线ZR-RVS2×0.5 mm2或选用截面积不小于0.5 mm2的阻燃铜芯屏蔽电缆ZR-RVVP×0.5 mm2，耐压≥250V。
◆ 数据线（级联输入/输出）：应采用非屏蔽八芯网络双绞线UTP-2*4。
◆ 扩展键盘线：应采用八芯扁平网络线，配线不宜过长（≤50cm），以免影响传输质量。
◆ 广播音频线：宜用截面积不小于1.0 mm2阻燃双色双绞软铜线ZR-RVS2×1.0 mm2或选用截面积不小于1.0 mm2的阻燃铜芯屏蔽电缆ZR-RVVP×1.0mm2，耐压≥250V。如果距离超过2km，可选择较粗导线。

穿管要求
◆ 广播线应单独敷设穿入金属管、阻燃硬质塑料管或封闭式线槽中，严禁与其它传输系统线
路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。

接头的处理
◆ 所有的连线接头都应焊接，并用绝缘套管密封，防止短路和漏电。

安装注意事项
◆ 设备接线全部完成检查无误后，方可接通电源。
◆ 所有设备机壳需全部处于相通状态。

◆ 线路对地应绝缘。
◆ 线路间无任何电流、电压。
◆ 广播输出线路间电阻小于20欧姆。

调试方法
在广播系统连接后，确认接线无误，方可通电，然后对系统的工作进行检测和调试，检测项目和方法如下：
⑴、自检：按CD录放盘“停A/自检” 键5秒钟，广播系统的所有工作指示灯全亮。
⑵、应急广播：按下相应广播分区按键，启动应急广播，并播报应急广播信息，相应分区工作
指示灯闪亮，应急广播状态下功放音量不可控，功放电源自动开启。
⑶、话筒功能：摘下黑话筒并按下话筒开关，可自动转入语音播报状态，扬声器有输出。功放
音量不可控，功放电源自动开启。
⑷、背景音乐：长按广播区域控制盘“消音/背景”键至其工作指示灯闪亮，表示进入背景音乐
状态。背景音乐状态下，音量可以调控，分区启动需要手动逐一开启。背景音源可采用CD
播放盘或外线音源。

7、常见故障及处理方法
序号
故障现象
原因
解决办法
1
无法和控制器通信
从机地址是否改变
设置正确地址
电话总机地址冲突
重新设置电话总机地址或广播区域控制盘地址
2
控制器发出故障告警命令但无分区指示灯亮
干线匹配不正确
重新设置，设置方法参照HY5727B使用说明书
3
音量不可控
在应急广播状态下
需要手动设置在背景音乐状态下
4
自检时指示灯不全亮
8芯线接线不通
将设备之间的8芯级联线接插牢固

15
总线型消防应急广播系统

消防电话系统
消防电话系统是专门用于消防控制中心（室）与建筑物各关键部位之间通话的电话系统。由消防电话总机、消防电话分机和传输介质构成。当发生火警等紧急情况时，可以迅速通知中控室及各消防巡逻员，具有低功耗、大容量、高稳定性和反应迅速等特点，是消防联动系统中不可或缺的组成部分。
北京恒业世纪科技股份有限公司经过多年的努力，不断完善，推出了适用于消防、保安等应用领域的HY系列消防电话系统。本系统已应用于国内外数万个工程，在实际应用中表现突出，获得了用户的认可和好评。

参考标准
l 《消防联动控制系统GB16806-2006》
l 《高层民用建筑设计防火规范GB50045-2005》
l 《建筑设计防火规范GBJ16-87》2001修订版
l 《民用建筑电气设计规范JGJ/T16-2008》
l 《火灾自动报警系统设计规范GB50116-98》

【 总线消防电话系统 】

系统概述
HY5711B消防电话系统是符合《消防联动控制系统GB16806-2006》国家标准的两总线消防电话系统。主要由HY5711B消防电话总机、HY5716B消防电话分机、HY5714B消防电话插孔、HY2712D消防电话分机、外供的DC24V消防直流电源及24V备用电池构成。在总线消防电话系统中，消防电话分机采用一对线与电话总机相连接。同时，总机设有单路输出，最多可配接30部非编码消防电话分机或非编码消防电话插孔。

系统框图

HY5711B总线消防电话系统

系统接线图

系统特点
u 系统采用两总线控制。消防电话总机仅采用一对线即可实现与电话分机以及电话插孔的连接，使得系统布线达到最小化，工程施工简单。最大传输距离可达1500米。
u 系统容量大。总机最多可容纳99个地址编码，意味着连接在两总线上的HY5716B总线电话分机或HY5714B总线电话插孔，最多达99个。并且每只HY5714B总线电话插孔还可扩展7只HY2714D非编码消防电话插孔，整个系统通过扩展连接的非编码消防电话插孔最多可达50只。
u 为了方便工程应用，降低工程造价，扩大系统容量，系统还设计了一路专门配接HY2712D非编码消防电话分机、HY2714D非编码消防电话插孔的单路通话输出接口。在该单路通话输出线路上最多可并接30只非编码电话分机或电话插孔，且允许3部分机同时通话。
u 系统可实时自动巡检。满载时巡检周期只需1秒。并且当分机发生故障时，总机可以在5s内进行短路、断路的声光报警。
u 总机可与分机进行全双工通话。同时通话/呼叫的分机数可达5部之多。

u 系统总机采用液晶汉字图形显示。通过显示汉字菜单及汉字提示信息，可以非常直观的显示各项功能操作及通话呼叫状态，使用非常便利。
u 系统总机中使用了一片大容量的存储器，可以存储9小时以上的通话录音，及500条的操作记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容。

1、 HY5711B消防电话总机
HY5711B消防电话总机是符合《消防联动控制系统GB16806-2006》国家标准的消防应急通信系统必备通信产品之一，为总线式通讯方式。当发生火警等紧急情况时，它可以为人们提供快捷、可靠的通信，广泛应用于建筑的各个领域。
功能
u 总机可容纳99个地址编码，最大传输距离可达1500m。
u 总机可实时自动巡检。满载时巡检周期只需1s。
u 总机可与分机进行全双工通话。同时通话/呼叫的分机数可达5部。
u 总机可实时进行短路、断路的故障报警。
u 总机采用液晶汉字图形显示，可以直观地了解各种功能操作及工作状态。
u 总机具有自动录音功能。可以存储9小时以上通话录音及500条记录。
u 总机可配接30部非编码消防电话分机或非编码消防电话插孔。

主要技术指标
内容
技术参数
类型
总线（二线）消防电话总机
电源电压
DC 24V±10%
工作电流
＜0.5A
允许电话分机环路电阻（包括话机内阻）
＜1000欧姆
频率范围
300～3400Hz
串音电平
＜-60dB
传输衰耗
＜5dB
最大外形尺寸
宽482.6mm×高132.5mm×厚225mm(3U)
重量
4.0kg

结构与安装尺寸图

端子与接线图

安装方式
u HY5711B消防电话总机采用标准式3U上架安装方式。

布线要求
u 电源线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线（ZR-RVS2×1.5mm 2）或选用 截面积不小于1.5mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm 2）。
u 电话线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2），在干扰严重的现场应选用截面积不小于1.0mm2屏蔽阻燃铜芯电缆（ZR-RVVP2×1.0mm2）。
u 穿管要求：电话线与电源线应独立敷设，分别穿入金属管、阻燃硬质塑料管或封闭式线槽
中，严禁与其它传输系统线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。

调试方法
本设备采用DC24V供电，本公司提供符合国家标准《GB16806-2006》的HY1951B消防电话系统电源，客户亦可另行选择系统电源，但须与本系统做配接试验。
确认安装和接线正确无误后，打开电源开关，面板上的绿色“工作”指示灯闪亮，显示屏显示日期、时间及“系统运行正常”字样等开机画面。
a设置在线分机
按下操作键,输入正确密码后，进入菜单，选择【设在线分机】，设置实际接入的消防电话分机地址。按“接通”键设为在线，按“挂断”键设为不在线。设置完成后按“退出/停止”退出设置操作。
b总机呼叫分机
摘下总机手柄，输入正确密码后进入呼叫状态，按数字键并按下“接通”键，则开始呼叫对应分机。总机手柄听筒中应发出回铃音，显示屏应显示呼出总数为1，该电话分机振铃。分机摘机，总机回铃音应消失，总机、分机即可通话， "通话"指示灯亮，"录音"指示灯亮，液晶显示通话总数为1，呼出总数为0，通话声音应清晰。若分机未摘机，按下挂断键，表示撤销对该分机的呼叫。
c总机呼叫多部分机
按数字键并按下“接通”键，则开始呼叫对应分机，重复上述动作即可呼叫多部分机。总机手柄听筒中应发出回铃音，显示屏应显示相应的呼出总数，被呼叫电话分机振铃。分机摘机，总机、分机即可通话。若分机未摘机，按下挂断键，表示撤销对该分机的呼叫。建议同时通话的分机数不多于五部。
d 分机呼叫总机
消防电话分机摘机，总机发出呼叫声，"呼叫"指示灯应闪动，液晶显示呼入总数为1。总机摘机，总机上"呼叫"指示灯应灭，"通话"指示灯应常亮，"录音"指示灯常亮，液晶显示通话总数为1，呼入总数为0。总机、分机即可通话。
e 多部分机呼叫总机
多部消防电话分机摘机，总机发出呼叫声，"呼叫"指示灯应闪动，液晶显示相应的呼入总数。总机摘机，同时按下接通键，"通话"指示灯应常亮，"录音"指示灯常亮，液晶显示相应的通话总数。总机即可与多部分机通话。建议同时通话的分机数不多于五部。

f 单路通话
HY2712D消防电话分机摘机，分机中应能听见回铃音，总机应显示通话呼叫界面、发出呼叫声。总机摘机实现通话。通话时手柄的听筒中应能发出清晰的声音。总机挂断，分机中应能听见忙音。总机不能呼叫单路通话分机。
g 自动录音
当总机、分机通话时，对通话过程自动录音，"录音"指示灯常亮。这时通话内容将被自动记录下来，通话结束，录音停止。主菜单页面下选择【记录】后按“确认/放音”键,利用上、下键逐条查看记录，显示每条录音的具体内容。主菜单页面下选择【放音】后按“确认/放音”键，喇叭播放录音内容。
h 单路通话短路
用短路线将单路通话线输出端子T+、T- 短路，总机"故障"指示灯亮，发出故障声，显示屏显示"单路通话短路"。按下"消音"键，故障声应停止，"消音"指示灯常亮。撤销短路，则恢复正常，显示屏退出故障显示界面。
i 单路通话断开
单路通话端子两端，出厂时默认并联了51K电阻。断开该电阻，总机应"故障"指示灯亮，发出故障声，显示屏应显示“单路通话断开”。按下"消音"键，故障声停止，"消音"指示灯常亮。重新接好电阻，则恢复正常，显示屏退出故障显示界面。
j 总线通话线短路
用短路线将总线通话线输出端子H+、H- 短路。此时总机报故障，显示屏显示“总线短路”。撤销短路，则恢复正常，显示屏退出故障显示界面。

常见故障及处理方法
故障现象
可能原因
检查方法
处理方法
开机无指示
电源线接错
用万用表测量
重新接线
开机无指示
无24V电源
用万用表测量
打开电源
总机与分机通话有杂音
通常为线路接地或线路干扰

处理接地，电话线应单独敷设
总机有误报情况
扩展端口线路有短路情况
用万用表测量
查找短路点

2、HY5716B消防电话分机
HY5716B消防电话分机是符合《消防联动控制系统GB16806-2006》国家标准的消防应急通信系统配套设备之一，为总线式消防电话分机，须与HY5711B消防电话总机配合使用。当发生紧急情况时，摘下电话手柄即可呼叫消防电话总机进行通话。为火灾现场提供方便快捷的通信手段，是消防联动控制系统中不可缺少的通信设备。

功能
u 分机可与总机进行全双工通话。
u 分机在正常监视状态下有光指示。
u 分机摘机自动呼叫总机。总机应答后，即可与总机进行通话。
u 分机接收到总机呼叫时，发出振铃声并伴有光指示。摘机即可与总机进行通话。
u 分机采用低功耗设计，静态电流小于1mA。

主要技术指标
内容
技术参数
工作电流
静态电流＜1mA
工作状态＜22mA
编码范围
1～99
频率范围
300Hz～3400Hz
振铃声级
＞70dB
最大外形尺寸
宽80mm×高210mm×厚40mm
重量
286g

结构与安装尺寸图 端子与接线图

安装方式
u 采用电话水晶头插接方式。配有水晶头和接线端子连接线。
u 安装采用壁挂式简易安装。
u 编码方法：编码采用8-4-2-1码。

编码（0～127）为7位PLD微动开关,每一开关置ON时表示1,置OFF时表示0。
例如：

表示10：（2+8=10）

表示42：（2+8+32=42）

布线要求
u 电话线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2），在干扰严重的现场应选用截面积不小于1.0mm2屏蔽阻燃铜芯电缆（ZR-RVVP2×1.0mm2）。
u 穿管要求：电话线与电源线应独立敷设，分别穿入金属管、阻燃硬质塑料管或封闭式线槽
中，严禁与其它传输系统线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。

常见故障及处理方法
故障现象
可能原因
检查方法
处理方法
开机无指示
总线接错
用万用表测量
重新接线
总机与分机通话有杂音
通常为线路接地或线路干扰

处理接地，电话线应单独敷设

3、HY5714B消防电话插孔
HY5714B消防电话插孔是符合《消防联动控制系统GB16806-2006》国家标准的总线式消防电话插孔，具有地址编码功能。工程采用壁挂式安装。用户将手提消防电话分机插入该插孔，即可呼叫总机。

功能
u 总线消防电话插孔在正常监视状态下有光指示。
u 总线消防电话插孔接入手提消防电话分机后，即可呼叫总机，总机应答后分机可与总机进
行全双工通话。
u 总线消防电话插孔可并接多个非编码电话插孔（最多7只）。
u 二进制编码方式，地址编码为1～99号。

主要技术指标
内容
技术参数
工作电流
静态电流＜1.2mA
工作状态：＜30mA
编码范围
1～99
频率范围
300Hz～3400Hz
最大外形尺寸
宽90mm×高110mm×厚50mm（I型）
宽86mm×高86mm×厚12mm（II型）

结构与安装尺寸图 端子与接线图

I型

II型

安装方式
u 采用壁挂式安装，一般安装在手动报警按钮、消火栓按钮等处。
u 将电话插孔底板固定在墙面上。
u 先设置好该总线插孔的地址编码。地址编码范围为1～99号。
u 将电话信号线接入“总线”接线端子上，然后将电话插孔盒安装在底板上即可。
u 编码方法：编码采用8-4-2-1码。

编码（0～127）为7位PLD微动开关，每一开关置ON时表示1，置OFF时表示0。
例如：

表示10：（2+8=10）

表示42：（2+8+32=42）

布线要求
u 电话线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2），在干扰严重的现场应选用截面积不小于1.0mm2屏蔽阻燃铜芯电缆（ZR-RVVP2×1.0mm2）。
u 穿管要求：电话线与电源线应独立敷设，分别穿入金属管、阻燃硬质塑料管或封闭式线槽
中，严禁与其它传输系统线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。

4、 注意事项
（1） 本系统的正常工作电压为+24V，一般不会对人体造成触电伤害。设备设有工作告警。若发生
事故请及时与我公司联系。
（2） 本系统属于电子产品，运输时请不要发生碰撞，以免造成磨损或电路损坏。
（3） 本系统应置于干燥的地方，温度应在-40～105℃之间。
（4） 本系统经调试开通后，进入正常运行状态即可投入使用。设备的维护需由专业工作人员进行，
并定期检查设备的各项功能，确保本设备始终处于正常的运行状态，如发现故障，请直接与
我公司联系。
（5） 操作人员应认真阅读本说明书，按说明书的内容进行操作，以保证设备的安全和寿命。

11
总线消防电话系统

【 多线制消防电话系统 】

系统概述
HY2711E消防电话系统是符合《消防联动控制系统GB16806-2006》国家标准的多线式消防电话系统。主要由HY2711E消防电话总机、HY2712D消防电话分机、HY2713手提消防电话、HY2714D消防电话插孔、外供的DC24V消防直流电源及24V备用电池构成。可根据现场实际需求来选择消防电话总机的不同容量。在多线消防电话系统中，每一部消防电话分机占用消防电话总机的一门，采用一对线与电话总机相连接。消防电话插孔可並联使用。当发生火警等紧急情况时，可以迅速通知中控室及各消防巡逻员，具有低功耗、大容量、高稳定性和反应迅速等特点，是消防联动系统中不可或缺的组成部分。

系统框图

HY2711E多线消防电话

系统接线图

系统特点
系统最多可配接40门分机，每门分机设有独立的一对通话线。总机配有8门、16门、24门、32门、40门等不同容量，可根据实际需要灵活选择。
系统可实时自动巡检。满载时巡检周期只需1秒。并且当分机发生故障时，总机可以在5s内进行短路、断路的声光报警。
系统总机采用液晶汉字图形显示。通过显示汉字菜单及汉字提示信息，可以非常直观的显示各项功能操作及通话呼叫状态，使用非常便利。
系统总机中使用了一片大容量的存储器，可以存储9小时以上的通话录音，及500条的操作记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容。

1、HY2711E消防电话总机
HY2711E消防电话总机是符合《消防联动控制系统GB16806-2006》国家标准的消防应急通信系统必备通信产品之一，为多线式通讯方式。当发生火警等紧急情况时，它可以为人们提供快捷、可靠的通信。广泛应用于建筑的各个领域。

功能
u 总机可实时自动巡检。满载时巡检周期只需1秒。
u 总机可与分机进行全双工通话。同时通话/呼叫的分机数可达5部。
u 总机可实时进行短路、断路的故障报警。
u 总机采用液晶汉字图形显示，可以直观地了解各种功能操作及工作状态。
u 总机具有自动录音功能。可以存储9小时以上通话录音及500条记录。
u 总机配有8门、16门、24门、32门、40门等不同容量，可根据实际需要灵活选择。

主要技术指标
内容
技术参数
电源电压
DC 24V±10%
最大工作电流
＜0.5A
允许电话分机环路电阻
＜1000欧姆
频率范围
300Hz～3400Hz
串音电平
＜60dB
传输损耗
≤5dB
最大外形尺寸
宽482.6mm×高132.5mm×厚225mm（3U）
重量
约7kg

结构与安装尺寸图

端子与接线图

安装方式
u HY2711E消防电话总机采用标准式3U上架安装方式。

布线要求
u 电源线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线（ZR-RVS2×1.5mm 2）或选用截面积不小于1.5 mm2 的阻燃铜芯电缆（ZR-KVV2×1.5mm2）。
u 电话线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2），在干扰严重的现场应选用截面积不小于1.0mm2屏蔽阻燃铜芯电缆（ZR-RVVP2×1.0mm2）。

穿管要求
电话线与电源线应独立敷设，分别穿入金属管、阻燃硬质塑料管或封闭式线
