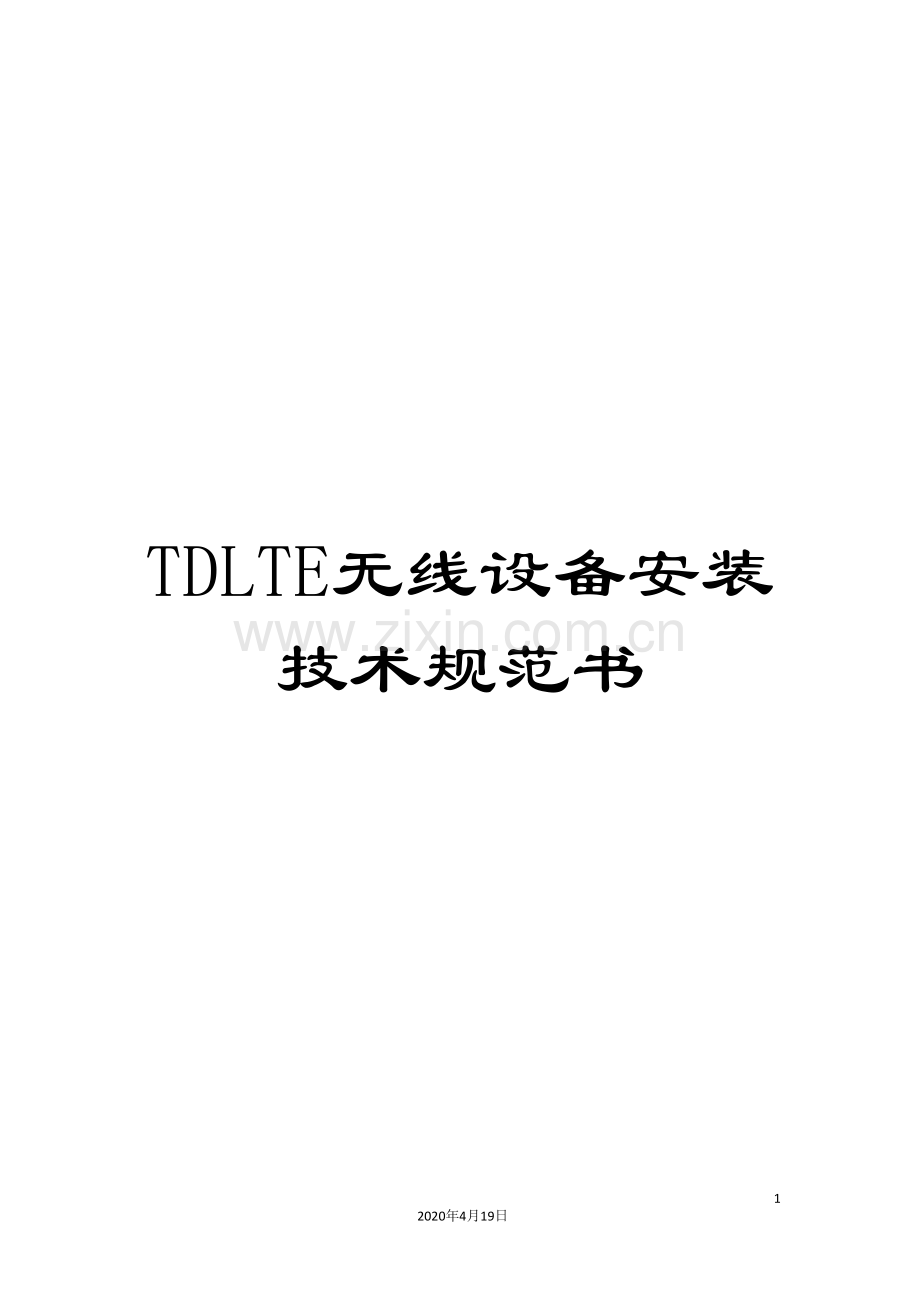

TDLTE无线设备安装技术规范书.doc

TDLTE无线设备安装技术规范书442020年4月19日文档仅供参考TD-LTE设备安装技术规范书 08月目 录1.工作内容12.施工方供应材料13.验收总则14.施工界面25.施工安装工艺验收35.1 机房环境检查验收35.2 BBU安装验收45.2.1 落地安装方式验收45.2.2 挂墙安装方式验收55.2.3 19英寸标准机柜安装方式验收65.2.4 室外型设备安装验收65.3 RRU安装验收75.3.1 抱杆安装方式验收75.3.1.1 独立抱杆安装验收75.3.1.2 共抱杆安装验收85.3.2 挂墙安装方式验收95.3.3 增高架安装方式验收95.3.4 塔上安装方式验收95.4 线缆安装验收105.4.1 线缆安装总体验收要求105.4.2 BBU与RRU连接光缆安装验收115.4.3 电源线安装验收125.4.4 接地线缆安装验收125.4.5 传输线安装验收135.4.6 馈线安装验收135.5 天线安装验收145.5.1 基站天线安装验收145.5.2 GPS天线安装验收175.6 防雷箱/电源箱（盒）安装验收185.6.1 直流室内防雷箱（盒）安装验收185.6.2 直流室外防雷箱（盒）安装验收185.6.3 室外交流电源箱（盒）安装验收195.6.4标签要求196.室内分布系统安装：197.交换设备安装：217.1交换设备的安装217.1.1 机架的安装217.1.2 走线槽的安装217.2 电缆的布放217.4 电缆接头的制作227.5机框的安装227.6电路板的安装227.7 收尾工作228.配套设备安装228.1 设备安装228.1.1 走线架的安装228.1.2 交流配电屏的安装238.1.3 电池的安装238.1.4 综合柜的安装238.2 线缆布放248.2.1 电源线、地线的布放248.2.2 信号线的布放248.3标签要求258.4 设备接地259.人力资源配备及工期要求259.1人力资源配备要求259.2工期要求2610.沟通与接口2611.保密要求：见保密承诺书和保密协议2612.初验及工程试运行2612.1工程初验2612.2试运行要求2613.工程终验2713.1 终验收技术文件2713.2 终验收要求和内容271. 工作内容（1） F频段升级：无线设备工作内容：BBU、RRU设备升级改造。配套工程工作内容：电力及通信电缆布放、连接，共址基站配套设备的零星改造工作。（2） TDS替换升级站（站）：无线设备工作内容：BBU、RRU设备升级改造。配套工程工作内容：电力及通信电缆布放、连接，共址基站配套设备的零星改造工作。（3） 共址新建站（站）：无线设备工作内容：BBU、RRU等主设备及天馈系统的安装，GPS安装。配套工程工作内容：电力及通信电缆布放、连接，共址基站配套设备的零星改造工作。（4） 新址新建站（站）：无线设备工作内容：BBU、RRU等主设备及天馈系统的安装，GPS安装。配套工程工作内容：室内、室外走线架安装，电力及通信电缆布放、连接，除传输设备、监控、空调外其它基站配套设备的安装；（5） 室分基站（站）：无线设备工作内容：BBU、RRU等主设备的安装，GPS安装，室内分布系统天馈安装；配套工程工作内容：走线架安装，电力及通信电缆布放、连接，除传输设备、监控、空调外其它基站配套设备的安装、改造工作；（6） 交换设备安装：交换设备安装及其附属线缆的布放、连接、硬件测试配合。2. 施工方供应材料本项目需施工方提供以下材料：（1） 机房接地排：根据设计的实际情况每机房提供1-2块接地排，材质为铜质。（2） 基站配套施工的其它辅助材料：尼龙扎扣、配套施工中需要的各型号铜端子、绝缘胶带、热缩管、PVC线槽。3. 验收总则（1） 本规范是TD-LTE网络无线通信设备安装工程的施工质量检查、随工检验和交工验收的技术依据，适用于新建TD-LTE网络无线通信设备安装工程。扩建和改建工程可参照执行。（2） 施工单位应严格执行本规范，加强施工检查，确保工程质量。建设单位应经过工程监理（或建设单位的随工代表）依据本规范和工程设计要求，加强对工程的施工技术监督工作，并组织随工检验和签证。（3） 施工单位制定的施工工艺操作规程应依据本规范的要求。（4） 工程设计中采用的电信设备应取得工业和信息化部（含原信息产业部）电信设备入网许可证，未取得入网许可证的设备不得在工程中使用。（5） 在中国抗震设防烈度7烈度以上（含7烈度）地区公用电信网中使用的交换、传输、移动基站、通信电源等设备，应取得工业和信息化部（含原信息产业部）电信设备抗震性能检测合格证，未取得抗震性能检测合格证的设备不得在工程中使用。（6） 执行本规范个别条文有困难时，应充分论述理由，并提供报告呈工程建设主管部门审批。（7） 工程调测阶段，为避免用户使用未达到商用标准的无线网络，应采取相关技术禁止现网用户接入工程调测基站。（8） 工程竣工验收项目的内容应按工程设计和本规范的要求办理。4. 施工界面表4-1 施工界面分配表序号项目施工方供应商督导建设方1施工设计2设计会审3开工4土建5铁塔及抱杆6配套设备安装7基站主设备安装8天馈系统安装9GPS安装10传输设备安装11监控设备12硬件测试13本机测试14设备开通15工程初验16工程试运行17工程终验图例：负责实施；：不负责实施；：配合工作；：监督5. 施工安装工艺验收5.1 机房环境检查验收（1） 机房建筑应符合工程设计要求，并已完工经验收合格。机房墙壁及地面已充分干燥，门窗闭锁应安全可靠。（2） 机房预留孔洞位置、尺寸，预埋件的规格、数量、位置均应符合工程设计要求。（3） 机房有地槽时，地槽的路由走向、规格应符合工程设计要求。地槽盖板坚固平整严密，地槽内不得渗水。（4） 机房防雷接地系统已经竣工并验收合格，接地系统应符合工程设计要求。图6-1 机房接地示意图图6-2 机房地网示意图（5） 市电已引入机房，机房照明系统已能正常使用。机房内应安装带有接地保护的电源插座，其电源不应与照明电源同一AC输出端子输出。（6） 机房电源系统及蓄电池已按照设计要求安装完毕，并符合电源专业的工程规范。（7） 机房传输系统已按照设计要求安装完毕，并符合传输专业的工程规范。（8） 机房监控系统已按照设计要求安装完毕，并符合监控专业的工程规范。（9） 机房空调系统（或通风系统）和消防系统已安装完毕，并能正常使用。室内温度和湿度应符合工程设计要求。（10） 机房建筑应符合现行的邮电建筑防火设计规范（YD 5002-94）的有关规定。机房内及其附近严禁存放易燃易爆等危险品。（11） 机房内应配置应急灯，安装位置在离地1.41.8米的墙上，应急灯前方尽量不能有设备，走线架等挡光源，应急灯有手动开关和测试按钮。当正常照明系统发生故障时，应急灯能提供应急照明。（12） 太阳光不宜直射进机房。如果机房有窗户，必须用具备防火性能的不透明建材封闭。（13） 机房内宜配置人字梯，以方便基站维护。5.2 BBU安装验收5.2.1 落地安装方式验收（1） 落地安装方式适用于机柜型BBU。（2） 设备安装位置应符合工程设计平面图要求，对于设备位置需调整的，应有设计单位和建设单位同意变更的相关手续。（3） 基站设备与机房内其它设备及墙体之间，应留有足够的维护走道空间和设备散热空间。基站设备前面板空间应大于600毫米；基站设备侧面板及后面板空间可根据具体设备的要求靠紧安装或预留一定的空间。 （4） 基站设备与机房内其它设备间应预留出用于基站扩容的设备位置。（5） 设备机架应垂直，允许垂直偏差小于等于1.0。（6） 同一列机架的设备正面面板应朝向一致且成一直线，相邻机架间缝隙应小于等于3毫米。（7） 设备机架的防震加固应符合YD 5059- 电信设备安装抗震设计规范和工程设计要求。（8） 设备的防雷接地系统应满足YD 5098- 通信局（站）防雷与接地工程设计规范、中国移动通信企业标准基站防雷与接地技术规范（QB-A-029- ）和通信局（站）防雷与接地工程设计规范（GB50689- ）工信部工信厅科函 86号通信局（站）在用防雷系统TDSCDMA基站防雷接地检测指导书要求。（9） 对于设置有防静电地板的机房需加装设备底座，底座高度与地板平齐，底座与楼板加固牢靠，设备安装于底座上，且加固平衡、可靠。（10） 设备的防静电措施应符合工程设计要求。（11） 设备的各种线缆宜经过走线架进行布放，绑扎整齐规范。（12） 设备上各种零/部件、线缆及警示的有关标志应齐全且正确、清晰、完整。5.2.2 挂墙安装方式验收（1） 挂墙安装方式适用于紧凑型BBU。（2） 设备挂墙安装时，安装墙体应为水泥墙或砖（非空心砖）墙等，且具有足够的强度方可进行安装。（3） 设备安装位置应便于线缆布放及维护操作且不影响机房整体美观，墙面安装面积应不小于600毫米600毫米，设备下沿距地宜为1.41.6米。设备安装时，设备上下左右应该预留不少于50mm的散热空间，前面要预留600mm的维护空间。（4） 设备安装能够采用水平安装方式或竖直安装方式。无论采用哪种安装方式都应保证水平和竖直方向偏差均小于1，设备正面面板朝向宜便于接线及维护。（5） 设备安装时涉及的挂墙安装件的安装应符合相关设备供应商的安装及固定技术要求。（6） 防震和接地等其它安装要求同落地安装方式要求。（7） 设备的各种线缆宜经过走线架、线槽、保护管等进行布放，注意线缆的布放绑扎应整齐、规范、美观。5.2.3 19英寸标准机柜安装方式验收（1） 19英寸标准机柜安装方式适用于紧凑型BBU。（2） 机房内具备可供设备安装的19英寸标准机柜，且机柜内空间能够满足所需安装BBU的高度和深度要求，方可采用机柜安装方式。BBU安装时，上下应该保留1U的空间用于设备散热。（3） BBU在19英寸标准机柜内安装时，宜采用机柜两侧安装导轨或托板方式对BBU进行支撑，BBU两侧与机柜立柱应经过螺丝进行固定。（4） 机柜内的线缆应沿着机柜内部线槽进行布放并绑扎结实，线缆避免交叉，电源线和信号线应分别从机柜两侧分开布放，避免相互干扰。（5） BBU的接地由19英寸标准机柜统一提供即可。图6-3 BBU机架安装示意图5.2.4 室外型设备安装验收（1） 室外型设备的安装应具备不少于1米1米的安装面积，安装地点地势平缓，土质坚实。避免在洼地、易被雨水冲刷的地点、土质松软地点、交通道口、影响市容地点等处安放室外型设备。（2） 室外型设备放置处应做地基础处理，地基础外面用水泥抹平整，并用与周围环境匹配的颜色进行粉刷，对整体环境美观无影响，具体应以土建相关规范和设计为准。（3） 室外型设备与地基础间应采用膨胀螺栓进行加固，并满足YD 5059- 电信设备安装抗震设计规范要求。（4） 传输线缆、电源线缆等可经过地埋管道方式引入设备机柜。（5） 室外型设备可根据环境需要进行相应的美化处理。（6） 设备的防雷接地系统应满足YD 5098- 通信局（站）防雷与接地工程设计规范、中国移动通信企业标准基站防雷与接地技术规范（QB-A-029- ）和通信局（站）防雷与接地工程设计规范（GB50689- ）工信部工信厅科函 86号通信局（站）在用防雷系统TDSCDMA基站防雷接地检测指导书要求。（7） 室外机柜的直流供电输出端子必须具备防雷功能，避免天面RRU供电时雷击电流下行损坏室外机柜内部设备。5.3 RRU安装验收本章节主要对独立TD-LTE RRU安装情况进行验收要求详细说明。针对现网存在的TD-LTE RRU与TD-SCDMA及GSM等多系统RRU及天面合路器等共同安装的情况，进行如下简要说明。（1） TD-LTE RRU与TD-SCDMA RRU及GSM RRU共抱杆或近距离安装时，应确保满足各系统间各项射频隔离指标要求，同时不影响各系统无线性能。（2） TD-LTE RRU与TD-SCDMA RRU及GSM RRU共抱杆或近距离安装时，应确保满足土建工程要求，确保设备安装稳固性及安全性。（3） 如采用外部合路器进行TD-LTE RRU射频信号与TD-SCDMA RRU射频信号及GSM RRU射频信号的合路共宽频天线发射时，外部合路器各端口应满足相关指标要求，并做好防水密封措施，对TD-LTE系统进行工程实施时不能影响其它相关系统的安装质量及网络指标。5.3.1 抱杆安装方式验收5.3.1.1 独立抱杆安装验收（1） 设备安装位置应符合工程设计要求，安装应牢固、稳定，应考虑抗风、防雨、防震及散热的要求（2） 抱杆的直径选择范围应以土建专业相关规范和设计为准。（3） 抱杆的长度宜为4米或6米，具体长度选择应依据设计要求，综合考虑挂高需求及土建核算情况取定。RRU采用挂墙安装时，安装墙体应为水泥墙或砖（非空心砖）墙，且具有足够的强度方可进行安装。（4） 抱杆的加固方式及抱杆的荷载应以土建相关规范和设计为准。（5） 挂墙设备安装件的安装应符合相关设备供应商的安装及固定技术要求（6） 应采用相关设备提供商配置的RRU专用卡具与抱杆进行牢固连接。（7） RRU设备下沿距楼面最小距离宜大于500毫米，条件不具备时可适度放宽，但要注意RRU进线端线缆的平直和弯曲半径的要求，同时要便于施工维护并防止雪埋或雨水浸泡。（8） 当RRU与智能天线同抱杆安装时，中间应保持不小于300毫米的间距，以便于施工和维护。（9） 天线安装时，天线支架顶端应高出天线上安装支架顶部200mm。天线支架底端应比天线长出200mm,以保证天线安装的牢固。（10） 对于RRU与智能天线之间的跳线长度一般情况下宜小于5米。（11） RRU远端供电一般采用直流供电方式，当采用交流供电时，宜加绝缘套管进行保护，以防止漏电。直流（交流）电源线缆应带有金属屏蔽层，且金属屏蔽层宜做三点防雷接地保护。（12） 设备的防雷接地系统应满足YD 5098- 通信局（站）防雷与接地工程设计规范、中国移动通信企业标准基站防雷与接地技术规范（QB-A-029- ）和通信局（站）防雷与接地工程设计规范（GB50689- ）工信部工信厅科函 86号通信局（站）在用防雷系统TDSCDMA基站防雷接地检测指导书要求。（13） 对于各种外部接线端子均应做防水密封处理。当前常见的外部接线端子防水密封方案为：传统胶泥胶带、热缩、冷缩、接头盒等4种，应根据基站实际情况选择合适防水密封方案。5.3.1.2 共抱杆安装验收（1） 共抱杆与独立抱杆安装方式的主要差别在于，同一根抱杆上安装的RRU数量不同，对抱杆承重要求不同。两种方式的安装要求基本相同。（2） 采用抱杆的强度和具体安装方式应满足土建结构核算的荷载要求。（3） 其它要求同独立抱杆安装方式。5.3.2 挂墙安装方式验收（1） 设备挂墙安装时，安装墙体应为水泥墙或砖（非空心砖）墙，且具有足够的强度方可进行安装。（2） 设备安装位置应选在方便施工安装、线缆连接和维护操作，且不影响建筑物整体美观的楼面墙体位置。（3） RRU设备下沿距楼面最小距离宜大于500毫米，条件不具备时可适度放宽，但要注意RRU进线端线缆的平直和弯曲半径的要求，同时要便于施工维护并防止雪埋或雨水浸泡。（4） 设备安装时涉及的挂墙安装件的安装应符合相关设备供应商的安装及固定技术要求。（5） 设备的水平和竖直方向偏差应小于1。（6） 跳线、供电、接地和防水等安装要求与抱杆安装方式相同。5.3.3 增高架安装方式验收（1） 增高架的强度要求应满足土建结构核算的荷载要求。（2） 设备安装位置应符合工程设计要求。（3） 设备应固定于增高架的垂直支柱上，安装方式于抱杆安装方式相同。（4） 设备安装的位置应便于施工和维护，且RRU与智能天线间馈线距离宜小于5米。（5） 设备下沿与楼面的最小距离应不小于500毫米。（6） 如增高架或拉线塔的塔身支柱上无法进行设备安装固定，可采用在塔身支柱上加装支杆及抱杆的方式，设备安装于新增抱杆上。（7） 其它安装要求于抱杆安装方式相同。5.3.4 塔上安装方式验收（1） 塔身及平台的强度要求应满足土建结构核算的荷载要求。（2） RRU设备塔上安装时，根据塔的具体条件，可采用直接安装于塔身或塔顶平台的护栏上。（3） 当RRU设备无法直接安装于塔上时，宜采用塔身增加安装支架、平台上加装支架抱杆、平台上特制的安装装置等多种安装方式。（4） 无论采用哪种安装方式，RRU设备均需安装牢固可靠，且RRU与智能天线间馈线距离宜小于5米。（5） RRU设备的安装方式和安装位置宜便于工程施工和日后维护。（6） 塔上用于安装RRU而新增的支架、抱杆和安装装置的选用应以土建相关规范和工程设计为准。5.4 线缆安装验收5.4.1 线缆安装总体验收要求（1） 电源线、地线、信号线缆的走线路由符合设计文件要求。（2） 各种电缆分开布放，电缆的走向清晰、顺直，相互间不要交叉，捆扎牢固，松紧适度。（3） 在墙面、地板下布线时应安装线槽。（4） 电缆必须绑扎，绑扎后的电缆应互相紧密靠拢，外观平直整齐。电缆表面形成的平面高度差不超过5毫米，电缆表面形成的垂面垂度差不超过5毫米。（5） 线扣规格合适。线扣长度和宽度需根据电缆束的截面面积，尽量避免线扣的串联使用，线扣串联使用时最多不超过两根。（6） 线缆固定在走线架横铁上，线扣间距均匀美观，确保线不松动，间距与走线架间隔一致，一般为300700毫米。（7） 线扣余长应剪除，所有线扣必须齐根剪平不拉尖，黑白扎带不可混用，室外采用黑色扎带。（8） 线缆表面清洁，无施工记号，护套绝缘层无破损及划伤。（9） 线缆剖头不应伤及芯线。（10） 在剖头处套上合适的套管或缠绕绝缘胶带，颜色与线缆尽量保持一致。（11） 同类线缆剖头长度、套管或缠绕绝缘胶带长度尽量保持一致，偏差不超过5毫米。（12） 焊线不得出现活头、假焊、漏焊、错焊、混线等，芯线与端子紧密贴合。焊点不带尖、无瘤形，不得烫伤芯线绝缘层，露铜2毫米。（13） 各种电缆连接正确。（14） 线缆与铜排连接时，需将铜排表面打磨以去除氧化层。（15） 采用螺钉紧固的线缆端口，应将螺钉拧紧。（16） 线缆布放后不应强行拉扯连接器，需留有适当的余量。（17） 线缆进入设备时，应将防水堵头拧紧，不能漏水。（18） 未用接头应拧紧堵头，或用防水胶带将接头连接器端部密封。（19） 安装完毕的线缆不影响设备维护窗口的开合。（20） 电缆经过的孔洞要进行密封。（21） 穿钢管敷设馈线时，钢管间的接头采用螺纹连接，连接时中间不可使用绝缘措施，以确保钢管之间的可靠连接（两管间接触电阻1）。5.4.2 BBU与RRU连接光缆安装验收（1） 接续盒安装牢固可靠，密封良好。（2） 光缆布放时，不能拖拽其内部的尾纤或光纤连接器。（3） 光缆有金属铠装时，应在接续盒内可靠接地。（4） 光缆拐弯应均匀、圆滑一致，最小弯曲半径应不小于光缆外径的20倍。（5） 光缆布放后不应存在扭绞、打小圈现象。（6） 没有重物或其它重型线缆压在光缆上面。（7） 用扎带固定尾纤时不应过紧，尾纤在扎带环中可自由抽动。固定尾纤时，推荐在尾纤外面缠绕尼龙粘扣带后，再用扎带固定。（8） 尾纤盘放弯曲直径80毫米。（9） 过长尾纤应整齐盘绕于尾纤盒内或绕成圈后固定。（10） 未用尾纤的光连接头应用保护套保护，整个布线过程中不得打开保护套。（11） 尾纤在机架外部或尾纤槽外部布放时应加套管保护，套管末端应固定或伸入机柜内部。（12） 光缆经过分纤盒分纤时，尾纤保护套管端头距离分纤盒不得超过0.5米。（13） 尾纤保护套管两端应用绝缘胶带封扎，避免尾纤滑动被套管切口划伤。胶带颜色宜与套管颜色一致。（14） 光纤连接与扇区对应关系正确。（15） 如采用光电混合缆（内置光缆及电缆）进行连接，应注意内部光纤与电源线分离点的处理，应确保各自最小弯曲半径要求。5.4.3 电源线安装验收（1） 电源线与电源分配柜接线端子连接，必须采用铜鼻子与接线端子连接，而且用螺丝加固，接触良好。（2） 电源线、接地线端子型号和线缆直径相符，芯线剪切齐整，不得剪除部分芯线后用小号压线端子压接。（3） 电源线、接地线压接应牢固，芯线在端子中不可摇动。（4） 电源线、接地线接线端子压接部分应加热缩套管或缠绕至少两层绝缘胶带，不得将裸线和铜鼻子鼻身露于外部。（5） 电源线不得与其它电缆混扎在一起，电源线和其它非屏蔽电缆平行走线的间距推荐大于100毫米。（6） 电源线布线应整齐美观，转弯处要有弧度，弯曲半径大于50毫米（不小于线缆外径的20倍），且保持一致。（7） 压接电源线、工作地线接线端子时，每只螺栓最多压接两个接线端子，且两个端子应交叉摆放，鼻身不得重叠。5.4.4 接地线缆安装验收（1） 应用整段线料，线径与设计容量相符，布放路由符合工程设计要求，多余长度应裁剪。（2） 端子型号和线缆直径相符，芯线剪切齐整，不得剪除部分芯线后用小号压线端子压接。（3） 压接应牢固，芯线在端子中不可摇动。（4） 接线端子压接部分应加热缩套管或缠绕至少两层绝缘胶带，不得将裸线和铜鼻子鼻身露于外部。（5） 线缆的户外部分应采用室外型电缆，或采用套管等保护措施。（6） 电池组的连线正确可靠，接线柱处加绝缘防护。（7） -48V电源线采用蓝色电缆，GND工作地线采用黑色电缆,，PGND保护地线采用黄绿色或黄色电缆。（8） 绝缘胶带或热缩套管的颜色需和电源线的颜色一致。（9） 机架门保护地线连接牢固，没有缺少、松动和脱落现象。（10） 接地铜线端子应采用铜鼻子，用螺母紧固搭接；地线各连接处应实行可靠搭接和防锈、防腐蚀处理。（11） 所有连接到汇接铜排的地线长度在满足布线基本要求的基础上选择最短路由。5.4.5 传输线安装验收（1） 传输线缆指由无线设备传输接线端子至DDF、ODF、光接续盒、传输设备相应接线端子的线缆。（2） 传输线缆的布放、端头的制作应满足线缆布放的一般规定和传输工程相关规范的要求。5.4.6 馈线安装验收（1） 因TD-LTE的BBU与RRU之间光缆连接无馈线，本章节馈线为RRU与天线之间的跳线馈线、GPS与BBU之间的馈线。（2） 馈线不得缠绕和扭绞，要求绑扎整齐、平直，弯曲度一致。（3） 馈线拐弯应圆滑均匀，硬质馈线最小弯曲半径应不小于馈线外径的20倍。软馈线最小弯曲半径不小于馈线外径的10倍，不得重复弯曲。（4） 馈线接头制作规范，无松动。馈线头的安装应采用力矩扳手，力矩在0.7牛顿*米1.7牛顿*米。（5） 馈线无明显的折、拧、破损现象。（6） 馈线卡安装牢固，间距相同且不大于0.9米。（7） 所有馈线接头按“1层胶布+3层胶泥+3层胶布”方式进行密封，并在胶带收口部位用扎带扎紧，防止胶带翘起。（8） 射频线接头300毫米以内，线缆不能有折弯，线缆保持平直。（9） 室外接天线的跳线应沿铁塔支架横杆或抱杆可靠固定，防止风吹引起跳线过度或重复弯折。（10） 天馈线系统驻波比要求小于1.3（详细记录所有馈线驻波比）。（11） 对于有需要做GPS信号分路的站点，应在机房内合适的位置安装功分器进行分路，且注意保持机房内的整体美观。（12） 当GPS馈线较长，衰减过大无法满足接收要求时，可增加线路放大器（GPS线放）进行补偿，GPS线路放大器最多应不超过2个。（13） GPS线路放大器应安装于GPS避雷器与GPS天线之间，且相对靠近天线的位置，GPS线路放大器及其接头处均应进行防水处理。（14） GPS馈线接地要求：n 铁塔基站：建议将GPS接收天线安装在机房建筑物屋顶上，GPS馈线金属屏蔽层在进机房前进行一次接地，对于少量条件受限，GPS天线需安装在铁塔上的站点，其馈线采用室外三点接地的方式（天线处、离塔处、机房入口处）；GPS馈线进机房后，连接馈线SPD，SPD就近接入到接地排（或机柜内接地点）。n 其它基站：GPS天线安装位置在满足接收性能要求的前提下应尽可能的短，一般GPS馈线长度小于20米（部分厂家是小于10米），室外采用1点接地（机房入口处），如超过20米，则采用多点接地；GPS馈线进机房后，连接馈线SPD，SPD就近接入到接地排（或机柜内接地点）。5.5 天线安装验收5.5.1 基站天线安装验收（1） 天线实际挂高与网络规划一致，天线安装位置应符合工程设计要求。（2） 天线应在避雷针的45角保护范围以内。（3） 定向天线方位角误差不大于5，俯仰角误差不大于1，且同一扇区的单极化天线的俯仰角和方位角应保持一致。（4） 定向天线下倾角误差不大于1，且同一扇区的单极化天线的下倾角和方位角应保持一致。（5） 对于指针式电调天线，用扳手直接调节，对于有数码控制的电调天线，则在机房经过按键输入控制，注意连接天线的控制线容易折断，如果控制线断开，则需要到天线端用扳手直接调节；实际天线电调下倾角与网络规划一致，如果不是电调天线此项不要求。（6） 不同扇区的两根双极化天线之间的间距应该在300 毫米以上。（7） 基站天线与其它类型基站天线的水平和垂直隔离度符合网络设计要求。(a)D频段天线隔离度要求:在工程实施中，两系统天线之间适当进行垂直或水平空间隔离，建议TD-LTE基站天线安装间距采用如下标准：GSM/DCS符合3GPP TS 05.05 V8.20.0（ -11）规范要求时，TD-LTE线阵和GSM/DCS定向天线之间间距要求：并排同向安装时，建议采用垂直隔离方式，垂直距离1.8 m；GSM/DCS符合3GPP TS 45.005 V9.1.0 ( -11)规范要求时，TD-LTE线阵和GSM/DCS定向天线之间间距要求：并排同向安装时，水平隔离距离0.5m，垂直距离0.3m。TD-LTE线阵和CDMA 1X定向天线之间间距要求：并排同向安装时，建议采用垂直隔离方式，垂直距离2.7m。TD-LTE线阵和CDMA 定向天线之间间距要求：并排同向安装时，建议采用垂直隔离方式，垂直距离2.7m。TD-LTE线阵和WCDMA定向天线之间间距要求：并排同向安装时，水平隔离距离0.5m，垂直距离0.2m。TD-SCDMA符合YD/T 1365- 2GHz TD-SCDMA数字蜂窝移动通信网 无线接入网络设备技术要求及信息产业部无线电管理局关于发布2GHz频段TD-SCDMA数字蜂窝移动通信网设备射频技术要求（试行）的通知（信无函 22号）时，TD-LTE与TD-SCDMA隔离要求：并排同向安装时，建议采用垂直隔离方式，垂直距离0.7 m。TD-SCDMA符合中国移动TD-SCDMA无线子系统硬件技术规范（ ）时，TD-LTE与TD-SCDMA隔离要求：并排同向安装时，水平隔离距离0.5m，垂直距离0.2m。WLAN遵循关于调整2.4GHz频段发射功率限值及有关问题的通知(信部无 353号)要求，或者TD-LTE遵循3GPP TS 36.104 V9.3.0 ( -3)要求，同向安装时，建议采用垂直隔离方式，垂直距离2.5 m。WLAN遵循中国移动无线局域网（WLAN）AP、AC设备规范V1.1.0要求，TD-LTE遵循TD-LTE无线网络主设备规范八通道RRU分册V1.0.0要求，同向安装时，水平隔离距离6/2.2 m，垂直距离0.8/0.5 m。（“/”前后两个值对应WLAN基本型和增强型要求）(b)F频段天线隔离度要求:在工程实施中，两系统天线之间适当进行垂直或水平空间隔离，建议TD-LTE基站天线安装间距采用如下标准：GSM/DCS符合3GPP TS 05.05 V8.20.0（ -11）规范要求时，TD-LTE线阵和GSM/DCS定向天线之间间距要求：并排同向安装时，建议采用垂直隔离方式，垂直距离1.8 m；GSM/DCS符合3GPP TS 45.005 V9.1.0 ( -11)规范要求时，TD-LTE线阵和GSM/DCS定向天线之间间距要求：并排同向安装时，水平隔离距离0.5m，垂直距离0.3m。TD-LTE线阵和CDMA 1X定向天线之间间距要求：并排同向安装时，建议采用垂直隔离方式，垂直距离2 m。TD-LTE线阵和CDMA 定向天线之间间距要求：并排同向安装时，建议采用垂直隔离方式，垂直距离3 m。TD-LTE线阵和WCDMA定向天线之间间距要求：并排同向安装时，水平隔离距离0.5m，垂直距离0.2m。TD-SCDMA符合YD/T 1365- 2GHz TD-SCDMA数字蜂窝移动通信网 无线接入网络设备技术要求及信息产业部无线电管理局关于发布2GHz频段TD-SCDMA数字蜂窝移动通信网设备射频技术要求（试行）的通知（信无函 22号）时，TD-LTE与TD-SCDMA隔离要求：同向安装时，建议采用垂直隔离方式，垂直距离0.9 m。TD-SCDMA符合中国移动TD-SCDMA无线子系统硬件技术规范（ ）时，TD-LTE与TD-SCDMA隔离要求：并排同向安装时，水平隔离距离0.5m，垂直距离0.2m。WLAN遵循关于调整2.4GHz频段发射功率限值及有关问题的通知(信部无 353号)要求，或者TD-LTE遵循3GPP TS 36.104 V9.3.0 ( -3)要求，同向安装时，建议采用垂直隔离方式，垂直距离3.4 m。WLAN遵循中国移动无线局域网（WLAN）AP、AC设备规范V1.1.0要求，TD-LTE遵循TD-LTE无线网络主设备规范八通道RRU分册V1.0.0要求，同向安装时，水平隔离距离8/2.6 m，垂直距离0.9/0.5 m。（“/”前后两个值对应WLAN基本型和增强型要求）（8） 全向天线应保持垂直，误差应小于2。（9） 全向天线离塔体距离应不小于1.5 米，定向天线离塔体距离应不小于1 米。（10） 全向天线护套顶端应与支架齐平或略高出支架顶部。（11） 全向天线与避雷针不在同一抱杆上安装时，全向天线与避雷针之间的水平间距不小于2.5 米。（12） 全向天线收发水平间距应不小于3.5 米。（13） 全向天线在屋顶上安装时尽量避免产生盲区。（14） 挂墙式天线必须牢固地安装在墙上，保证天线垂直美观，而且不破坏室内整体环境。吸顶式天线能够固定安装在天花吊顶外或天花吊顶内，保证天线水平美观，而且不破坏室内整体环境。5.5.2 GPS天线安装验收（1） 安装方式n GPS天线应经过螺纹紧固安装在配套支杆（GPS天线厂家提供）上；支杆可经过紧固件固定在走线架或者附墙安装，如无安装条件则须另立小抱杆供支杆紧固。（2） 垂直度要求n GPS天线必须垂直安装，垂直度各向偏差不得超过1。（3） 阻挡要求n 天线必须安装在较空旷位置，周围没有高大建筑物阻挡，距离楼顶小型附属建筑应尽量远GPS，上方90 度范围内（至少南向45）应无建筑物遮挡。图6-4 GPS安装要求n GPS 天线安装位置应高于其附近金属物，与附近金属物水平距离大于等于1.5米。n 两个或多个GPS天线安装时要保持2米以上的间距。n 铁塔基站建议将GPS接收天线安装在机房建筑物屋顶上。n 由于卫星出现在赤道的概率大于其它地点，对于北半球，应尽量将天线安装在安装地点的南边。n 安装卫星天线的平面的可使用面积越大越好。一般情况下要保证天线的南向净空。如果周围存在高大建筑物或山峰等遮挡物体，需保证在向南方向上，天线顶部与遮挡物顶部任意连线，该线与天线垂直向上的中轴线之间夹角不小于60度。n 为避免反射波的影响，天线尽量远离周围尺寸大于200mm的金属物1.5m以上，在条件许可时尽量大于2m。n 注意避免放置于基站射频天线主瓣的近距离辐射区域，不要位于微波天线的微波信号下方、高压电缆的下方以及电视发射塔的强辐射下。以周边没有大功率的发射设备，没有同频干扰或强电磁干扰为最佳安装位置。（4） 防雷接地要求n GPS天线安装在避雷针45保护角内。n GPS天线的安装支架及抱杆须良好接地。（5） 与TD-SCDMA共址站的GPS安装或共享要求n 与TD-SCDMA设备同厂家时：如TD-LTE与TD-SCDMA的BBU安装在一起，可选择利用TD-SCDMA已有GPS同步信号，直接从TD-SCDMA的BBU连接基带同步信号给TD-LTE的BBU，无须另外安装一套TD-LTE的GPS天馈线系统。n 与TD-SCDMA设备异厂家时：可选择加装分路器射频共享TD-SCDMA的GPS同步信号或独立安装TD-LTE GPS天馈系统的方案。选择射频共享方案时，需确保不影响原有TD-SCDMA的GPS同步信号质量要求。5.6 防雷箱/电源箱（盒）安装验收5.6.1 直流室内防雷箱（盒）安装验收（1） 直流室内防雷箱（盒）的安装位置应尽量靠近馈线窗，同时不能在馈线窗正下方，尽量缩短接地线至室外接地排的连接长度。安装高度宜为1.41.8米，方便安装及维护操作。（2） 直流室内防雷箱（盒）可采用挂墙安装方式。（3） 室外电源线接入直流防雷箱（盒）时，应去除部分绝缘护套，使室外电源线的金属屏蔽层与防雷箱（盒）紧密连接，保证可靠的接地效果。（4） 直流电源防雷箱（盒）可提供多路独立的48V直流电源防雷，连接的每路电源线均应有明确的颜色标识以及注明对应的扇区或RRU的标签，便于安装和维护操作。（5） 直流室内防雷箱（盒）应采用不小于16平方毫米的接地线，并应引接至室外接地排。（6） 为维护检修便利，直流室内防雷箱（盒）的走线槽道不宜密封处理。5.6.2 直流室外防雷箱（盒）安装验收（1） 室外防雷箱（盒）可
