框架结构办公楼保温工程施工.doc

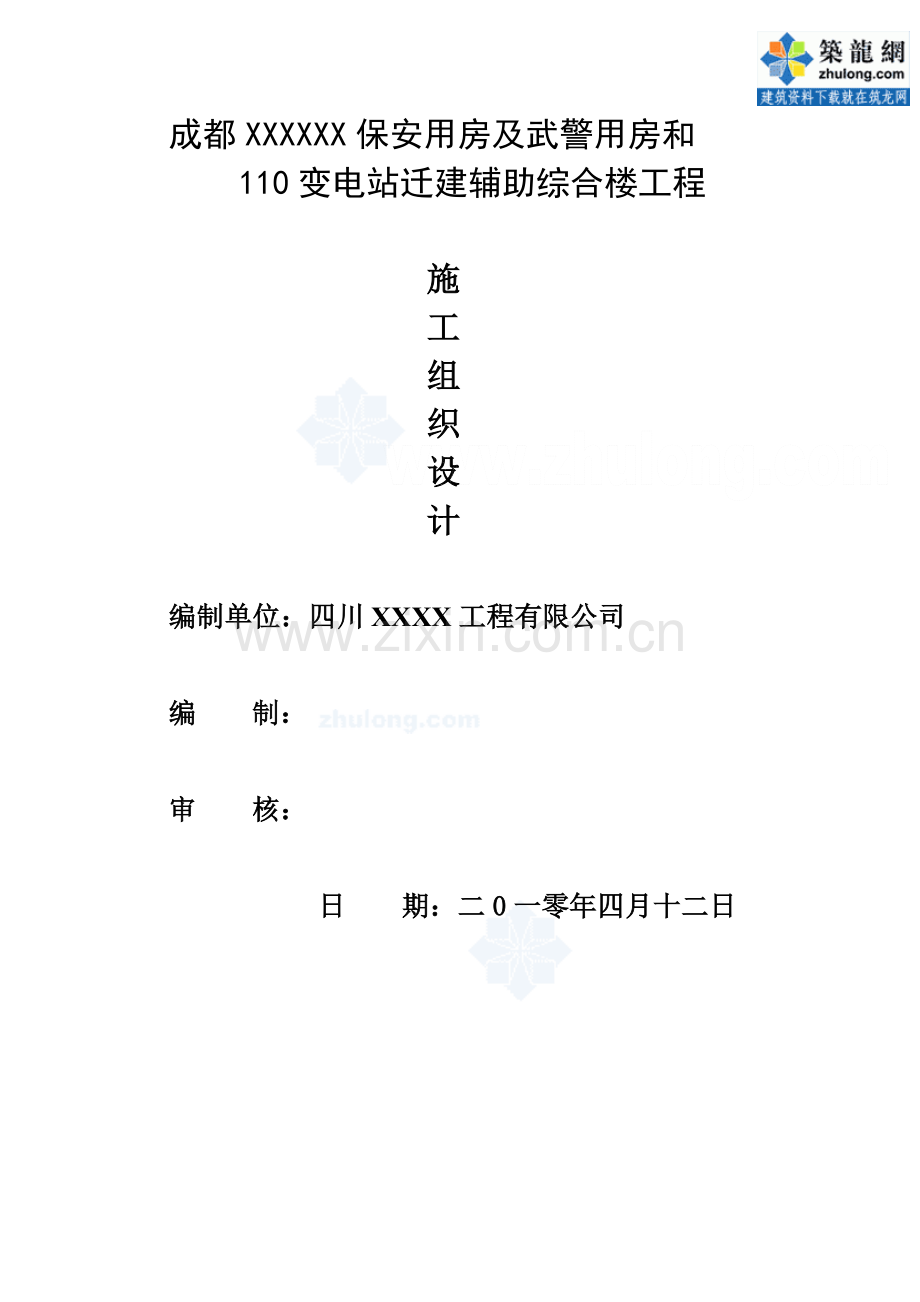

成都XXXXXX保安用房及武警用房和
110变电站迁建辅助综合楼工程

施
工
组
织
设
计

编制单位：四川XXXX工程有限公司

编 制：

审 核：

日 期：二0一零年四月十二日

目 录
一、施工组织设计 1
综合说明 1
第一节 编制说明以及编制依据 1
第二节 施工组织设计编制原则 3
第三节 工程概况 4
第一章 施工组织机构 8
第一节 组建精干高效的项目管理机构 8
第二节 奋斗目的及机构组成 10
一、质量目的 10
二、工期目的 10
三、安全目的： 10
四、环境保护和文明施工目的： 10
五、团结合作目的 11
六、项目施工管理人员职责 11
七、公共安全应急领导小组 12
八、施工组织管理机构高效运转保障措施 12
第三节 机构管理重点 12
第二章 施工工期及进度计划 14
第一节 总工期 14
第二节 进度计划 14

第三节 施工现场平面布置 18
第四章 施工方案和技术措施 24
第一节 测量放线 30
第二节 土石方工程 30
第三节 独立柱基础施工 33
第四节 主体工程施工 35
第五章 安装施工方案 66
一、管道施工技术措施 66
（二）、管道的配管 72
（三）、室内管道的敷设 72
（四）、埋地管的敷设 74
（五）、质量检查与验收 75
二、电气施工技术措施 76
（一）、电气安装工艺流程 76
（二）、电气配管 76
（三）、电缆敷设 77
（四）、防雷接地 77
（五）、导线接头规定 78
（六）、管线敷设规定 79
（七）、配电箱安装 79
（八）、灯具安装 80

（九）、其他规定 80
第六章 防水工程施工方案 83
◆ 屋面施工 83
◆卫生间防水施工 87
第七章 保温工程施工 90
第八章 装饰施工方案 102
& 8.1 施工总体指导思想 102
& 8.2 装饰工程标高、高程控制 104
&8.3 抹灰工程 105
& 8.4 楼地面工程 107
& 8.5 乳胶漆工程 112
& 8.6 门窗工程 112
& 8.7 内墙砖工程 112
& 8.8 吊顶工程施工 121
& 8.9 外墙面砖 124
& 8.10 油漆工程 126
第九章 脚手架技术措施 128
（一）脚手架的材料规定 128
（二）荷载 130
（三）脚手架的构造规定： 132
第十章 质量控制措施 134
第一节 基础控制措施 134
第二节 装饰质量控制措施 144
第三节 重要部位的技术措施 146
第四节 质量保证措施 147
第十一章 劳动力安排计划 157
第十二章 施工机械的配备 158
第十三章 工期保证措施 160
第十四章 安全文明、环保施工措施 168
第一节 安全施工措施 168
第二节 安装工程安全施工的措施 177
第三节 文明、环保施工措施 179
第四节 安全防护图 185
第十五章 雨季、夏季、冬季和夜间施工 187
一、雨季施工措施 187
二、夏季施工 189
三、冬期施工措施 189
第十六章：与相关部门配合协调措施 190

保温工程施工
本工程涉及楼屋面保温、外墙保温。
一、施工条件
1、施工现场应具有通电、通水条件，并应保持工作环境的清洁，防止成品污染。
2、

3、施工现场环境温度和基层墙体表面温度连续24小时中的最低温度不应低于5℃，风力不大于5级。冬期施工时，应采用相应保护措施，雨天应停止施工或采用有效措施，防止雨水冲刷墙面。
4、

5、墙体系统在施工过程中，应采用必要的保护措施，防止施工墙面受到污染和损害，待建筑泛水、密封膏等构造细部按设计规定施工完毕后，方可拆除保护物。
6、

7、墙体外保温施工各道程序，可以做出样板，经业主代表和监理部门认可后方能施工。
二、重要施工工具

三、施工程序
保温系统施工程序应符合（图一）的规定。

四、施工要点
1、基层墙体的解决
（1）

（2基层表面应清洁，无油污、蜡、脱模剂、憎水剂、涂料、风化物、污垢、霜、泥土等其它妨碍粘接的材料，必要时可用高压水冲洗，化学清洗、打磨、喷砂等方法清除污物和涂料。
（3）

（4）对于基层墙体过干时，应喷水湿润。喷水宜在贴保温板前根据不同基层材料适时进行，宜使用喷浆泵或喷雾器喷水，不可喷水过量，不得向墙面泼水。
（5）

（6）基层墙体检查解决，应按隐蔽工程施工管理程序办理有关手续。
2、粘结砂浆的配制
（1） 粘结砂浆的配制应严格按规定的配合比在现场进行，除规定之外，严禁涂加任何添加剂。应根据气候情况，掌握粘结砂浆的粘稠度，严格控制水的加入量，并应以滴注等缓慢方法加入适量的水。
（2）

3、保温板粘贴
（1）根据设计规定，在经平整解决的外墙面上用墨线弹出距散水标高20mm的水平线，当需设立系统变形缝时，应在墙面相应位置弹出变形缝及宽度线，标出保温板粘结位置，并应视墙面洞口分布进行保温板排板、基层上弹线。
（2）

实验项目
允许偏差
厚度
≤50mm
±1.5
>50mm
±2.0
长度、宽度（mm）
±2.0
对角线差（mm）
±3.0
板边平直（mm）
±2.0
板面平整度（mm）
±1.0
（3）

（4）首层的装饰面层需贴面砖时，应先安装角钢托架，并采用膨胀螺栓与墙体联结。每个托架应不少于Φ80膨胀螺栓，螺栓嵌入墙体内不少于50mm。
（5）

（6）无特殊规定，粘结胶浆应涂在保温板上，而不是涂在基层上，涂点应按面积均布，板侧面不得涂砂浆。
（7）

（8）保温板应由底部开始，自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝1/2板长在墙角处应交错互锁，并应保证墙角垂直度。
（9）

（10）门窗口内壁面贴保温板，其厚度视门窗框与洞口间隙大小定，一般不宜小于30mm。
（11）

（12）粘贴上墙后的保温板应静置至少24h后才可用搓抹子磨平，然后将保温板面打磨一遍，随时清理干净，操作人员可戴防护面具（或口罩）。
4、玻纤网铺设
（1）

（2）

（3）加强网的铺设按上述方法进行，抹面砂浆厚度控制在3-5mm之内。
（4）玻纤网的铺设应自上而下，沿外墙一圈一圈铺设。
（5）当碰到门窗洞口时，应在洞口四角处沿45度方向补贴一块标准网，以防止开裂。
（6）铺设玻纤网应注意以下几点：

c 在转角部位，标准网应是连续的并从每边双向绕角后包墙的宽度不小于200mm，加强网应顶角对接布置。
d

e 所有抹面砂浆和玻纤网铺设完毕后，不得挠动，至少静置养护24h，才可进行下一道工序的施工。在寒冷潮湿的气候条件下，还应适当延长养护时间。
f 对已经竣工的部分，应采用适当措施，避免雨水的渗透和冲刷。
（7）翻包标准网的环节如下：
a 裁剪窄幅标准网，长度由需翻包墙体部位尺寸而定；
b

c 将窄幅标准网的一端100mm压入粘结剂内，余下的另一端甩出备用，并应保持清洁；
d

e 将翻包部位的保温板的正面和侧面，均涂抹上抹面砂浆，将预先甩出的窄幅标准网沿板厚翻包，并压入抹面砂将内，当需要铺设加强网时，则应先铺设加强网，再将翻包标准网压在加强网之上。
5、装饰件的安装
（1）装饰件应采用与墙体保温材料性能相同的保温板；
（2）

（3）装饰线凹进墙面时，应在粘贴完毕的保温用保温板上，按设计规定用墨线弹出装饰线的具体位置，用开槽器按图纸规定切出凹线或图案，凹槽处保温板的实际厚度不得小于20mm。然后在凹槽内及凹槽周侧100mm范围内，均刮上一层抹面砂浆，然后压入标准网。墙面粘贴的标准网与凹槽周边甩出的网布需搭接；
（4）装饰件凸出墙面保温板的宽度不得大于600mm。
五、成品保护措施和修补
1、成品保护
（1）

（2）对抹完聚合物水泥砂浆的保温墙体，不得随意开凿孔洞，如的确需要，应在聚合物水泥砂浆达成设计强度后方可进行，安装物件后其周边应恢复原状。
（3）应防止重物撞击墙面。
2、修补

（2）割除损坏范围内的保温层，使其露出与割口表面相同的大小和洁净的墙体基层面，并在割口周边外80mm宽范围内磨去面层，直至露出原有的玻纤网；
（3）应在修补范围外侧贴盖防污胶带后，再粘贴修补保温板和玻纤网。
（4）修补面整平后，应经24h养护才可刷新的面层涂料或贴面砖。纹理、色彩应和原墙面一致。
六、质量检查标准
1、主控项目
（1）

（2）保温层的厚度及构造做法应符合设计规定。
检查方法：现场抽查。
（3）保温板必须与墙面粘结牢固，无松动和虚粘现象。
检查方法：观测和用手推拉检查，并进行基层墙体附着力实验。
（4）

检查方法：用小锤轻击和观测检查。
2、一般项目
（1）

（2）尼龙螺栓胀塞尖进入钢筋混凝土、实心粘土砖墙体不小于50mm，进入混凝土空心砌块、烧结多孔砖、蒸压粉煤灰砖墙体不小于90mm。
检查方法：退出螺丝，进行量测。
（3）保温板碰头缝不抹粘结剂。
检查方法：观测检查。
（4）

（5）聚合物抹面砂浆总厚度，首层5-7mm，其余层3-5mm。
检查方法：在砂浆凝结前进行。
（6）

抹灰面层的允许偏差和检查方法
项目
允许偏差mm
检查方法
立面垂直度
4
用2m垂直检查测尺检查
表面平整度
4
用2m靠尺和塞尺检查
阴阳角方正
4
用直角检测尺检查
界格缝直线
3
用钢尺检查
3、工程质量验收
（1）

（2）内保温工程所含检查批均应符合合格质量的规定：质量控制资料完整；观感质量验收应符合规定。
（3）内保温节能检测应符合有关规定。
