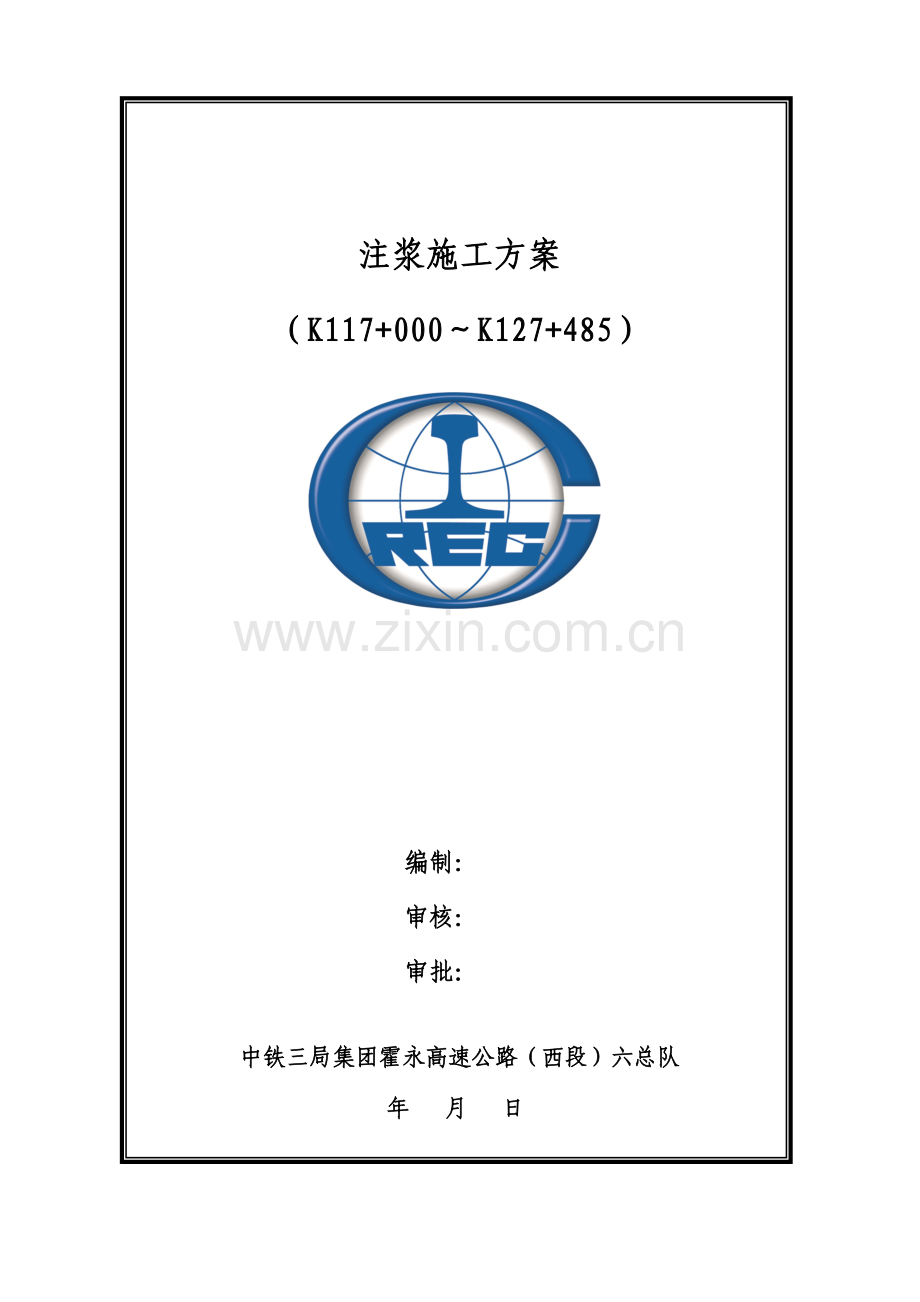

注浆施工方案
（K117+000～K127+485）

编制：
审核：
审批：

中铁三局集团霍永高速公路（西段）六总队
年 月 日

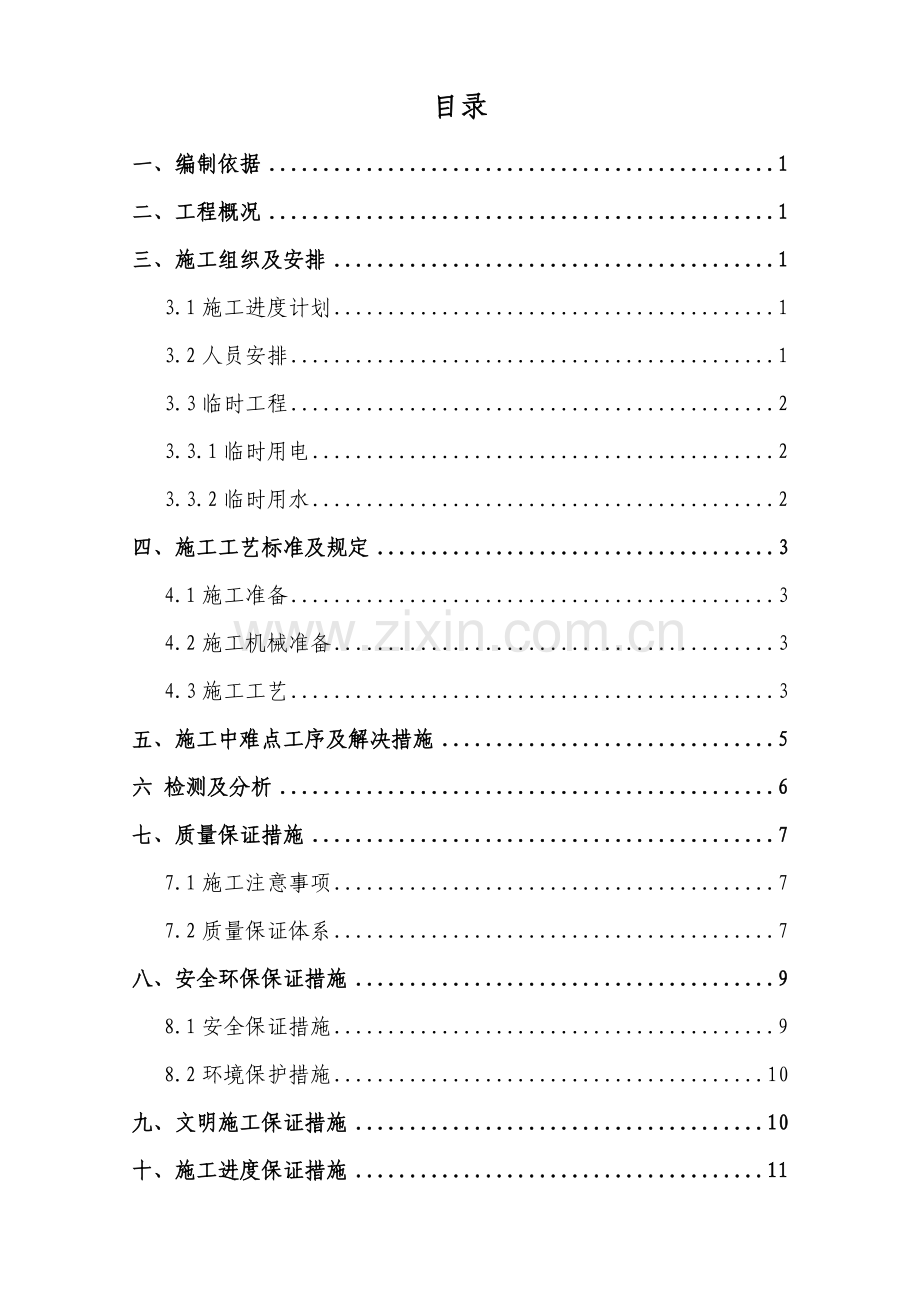

目录
一、编制依据 1
二、工程概况 1
三、施工组织及安排 1
3.1施工进度计划 1
3.2人员安排 1
3.3临时工程 2
3.3.1临时用电 2
3.3.2临时用水 2
四、施工工艺标准及规定 3
4.1施工准备 3
4.2施工机械准备 3
4.3施工工艺 3
五、施工中难点工序及解决措施 5
六 检测及分析 6
七、质量保证措施 7
7.1施工注意事项 7
7.2质量保证体系 7
八、安全环保保证措施 9
8.1安全保证措施 9
8.2环境保护措施 10
九、文明施工保证措施 10
十、施工进度保证措施 11
十一、设备材料保证措施 12
11.1材料保证措施 12
11.2设备保证措施 12

注浆施工方案
（K117+000～K127+485.39）
一、编制依据
1、《公路路基施工技术规范》（JTGF10-2023）。
2、《公路工程质量检查评估标准》（JTG F80/1-2023）。
3、本单位的技术水平、装备能力、管理水平以及施工经验。
二、工程概况
山西省永和地区自进入7月份来连续发生大到暴雨，我管段所属桥涵及路基工程受到严重冲刷，路基边坡、路基防护、路基排水及桥梁锥坡工程导致严重破坏，直接或间接危及路基的稳定，为保证工程质量及以后运营安全，我总队贯彻指挥部会议精神，预对桥头搭板及大纵坡边沟底进行注浆解决。
三、施工组织及安排
3.1施工进度计划
六总队管段内注浆段落准备安排三个作业队施工，计划开工时间为2023年8月10日，完毕时间为2023年8月31日。
3.2人员安排
(1)根据职责分工，项目重要管理人员如下：
总负责人： 刘 研 施工负责人：胡国建
技术负责人：朱延学 现场技术负责人：张宇
安全负责人：王志勇 实验负责人：王世君
测量负责人：张 磊 物资负责人：王秀军
表二 项目重要管理人员分工表
人 员
职 责
项目经理
全面负责项目的施工组织指挥与管理；对各项工作负总责。
施工负责人
负责现场施工组织工作，按照项目制定的工期计划组织施工，协调施工现场各班组的交叉作业，按照项目文明施工的相关规定控制好施工现场。
现场技术负责人
负责现场施工各个施工工序的技术交底，记录各个施工参数。
安全负责人
负责现场安全的指挥和调配，并对施工现场安全负首要责任。
测量负责人
负责注浆段落位置的施工放样、水准测量。
实验负责人
负责浆液配比及进场原材检测。
物资负责人
负责物资采购、储备、供应；设备购置、维护、保养。
(2)施工队伍人员安排
管理人员 1人、技术人员1人、注浆工人4人、钻孔工人2人。
以上人员根据一个班组施工人员。
3.3临时工程
3.3.1临时用电
采用1台135KW发电机。
3.3.2临时用水
靠近周边村落引管用水，并配备水车可随时供水，满足施工需要。

四、施工工艺标准及规定
4.1施工准备
(1)由实验室通过各种规程，拟定最佳浆液配合比为1:0.75～1:1（质量配合比）。
(2)水泥采用普通硅酸盐水泥p.o32.5，并需经实验室取样检测合格。
(3)按照注浆，拟定注浆范围，采用钢尺按平面布置示意图布点，拟定注浆孔位置。
4.2施工机械准备
4.2.1钻孔机械：
潜孔钻机
4.2.2注浆机具：
活塞式注浆机
搅拌机
空压机
发电机（135Kw）
4.3施工工艺
(1)孔位布置
依据加固范围（桥头搭板全断面加固，路基加固至有缺陷外2米），绘制孔位平面布置图。孔位按梅花桩布置，间距均为3米。根据孔位平面图，采用全站仪测量放出基桩后，用钢卷尺拉出孔位，保证孔位偏差不大于0.2m。
(2)机械配备
根据六总队注浆情况及工期规定，我总队计划组织3个注浆组施工来满足施工进度需要。机械人员配置见表1。
表1 机械人员配置
机械名称
型号
数量
人数
潜孔钻机

3
6
注浆泵
BW-15型
3
12
发电机组
135KW
1
灰浆搅拌机
HJ800
3
⑶钻孔
钻孔施工采用潜孔钻机，采用98mm钻头钻进至原地面1米。若钻进中碰见空洞或有掉钻现象，则钻进至洞底不小于1米。在钻孔过程中，采用干钻，不得采用泥浆钻、大水冲水钻进。在钻进中泥浆会直接填满裂隙，给注浆带来一定的负面效果，影响工程质量。
⑷埋设注浆管
注浆管采用Φ3.6水管，注浆管埋设距孔底1米，高出孔顶0.5米，孔口采用水泥拌合半湿性土封口并固定注浆管。
⑸注浆
在施工前除对水泥、水玻璃进行优选，进行原材进场检测，对注浆设备、注浆压力表要根据实际施工更需要进行合理选用。我总队选用的注浆设备为BW-15注浆泵，2.5Mpa压力表。
注浆前应先选定注浆水泥浆配合比。水泥浆配合比选定应根据现场注浆情况、裂隙情况、渗透系数的大小、地质构造、环境情况等综合考虑，我工区注浆配合比选定为1:0.75～１:１水泥浆（水泥为P.O32.5）。在水泥浆液外冒的况下，在注浆过程中适量掺入水玻璃。水玻璃浓度为38～43Be,模数2.4～3.0。
1）注浆原材料p.o32.5水泥和水玻璃入场前都要进行必要的实验检测，合格后才干正常使用。
2）水泥浆由搅拌机充足搅拌均匀后，将拌好的浆液用注浆泵送入孔内。注浆浆液一般遵循由稀至浓，注浆压力由低至高，逐级加压的原则。注浆压力控制在不大于0.５Mpa，在注浆达成控制压力后调节回浆阀连续5Min后即可结束注浆。
3）注浆施工中一般采用纯水泥单液注浆，水灰比为1：0.75～1:1；在水泥浆液外冒和钻孔有空洞情况下注浆采用双液注浆，双液注浆施工时，水玻璃的掺入量为水泥浆的1/10；当注浆久注不满、压力注浆压力一直不上升、未达成控制压力而出现孔口或地面冒浆时，需采用间歇注浆，即注一段时间，间歇一段时间，让每次注入空洞的浆液有析水凝结过程，从而有效充填空洞、孔隙、阻止再冒浆、防止浆液流出解决范围之外时采用间歇注浆或二次注浆。
⑹施工工艺流程图
施工准备

孔位布设

钻孔、清孔

埋设注浆管

注浆
五、施工中难点工序及解决措施
岩溶注浆施工中难点控制：注浆管长度的选择及封实、注浆过程中的孔位串浆、冒浆解决及注浆结束标准的选择。
1）注浆管长度的选择及封实：每个注浆孔必须下注浆管，注浆管长度选择：注浆管距离孔底1米，高出孔口0.5米，注浆管上部必须封实，避免管壁外冒浆，影响工程质量。注浆管封实采用在孔口处挖深约0.3米，直径为0.3米的坑，采用水泥拌合半湿粘土（拌合比列1：1）分层填筑坑内，并用重锤依层夯实。
2）注浆过程中孔位冒浆及串浆：
（1）、注浆孔外冒浆： 孔外冒浆，分点状冒浆和裂缝状冒浆，重要是土层中由于地层初期产生变形遗留下的软弱面或近期施加的外力不均匀沉降留下的结构面。可在裂缝（点）处挖深约（0.1～0.2）m宽0.1m的沟（坑），待沟（坑）内充满水泥浆液后停止注浆，若停浆后沟（坑）内浆液不向裂缝内吸入，这种情况可以停止注浆用重锤沿裂缝夯实；若停浆后沟（坑）内浆液向裂缝内吸入，可在停浆的同时将水玻璃以1/3沟内的浆液量与沟内浆液混合，让沟内水泥浆与水玻璃混合液吸入裂缝内，停止注浆15～20分钟，即可封堵漏浆。
（2）、孔位串浆：串浆分为单孔和多孔串浆，重要是由于孔间地层孔隙或裂隙通道连通，浆液通过通道进入另一注浆孔，为了使浆液填充通道，注浆时在被串浆孔内注满水泥浆或封住孔口即可。
3）孔内漏浆：是指注浆时单孔进浆量太大，为了使浆液扩散在加固范围之内，保证工程质量，应以控制进浆量达成设计压力为重要目的，此时应采用以下方法堵漏：加大浆液浓度、浆液中掺入水玻璃的双液注浆或间歇注浆。以上方法在实际工作中应遵循先少量后大量，先小后大的原则，不可一次加入量太大对质量导致负面影响，增长施工投入。
4）注浆结束标准的选择：砂性土壤达成压力0.2Mpa，粘性土壤达成0.5Mpa，可停止注浆。注浆完毕后应及时冲洗机具及设备管路，以免浆液凝固后堵塞管路，影响压浆的正常进行。每一注浆孔注浆结束后，必须用水泥砂浆回填至地表方可终孔。
六 检测及分析
注浆质量检测方法重要有物探、钻孔取芯、压水实验三种方法，满足下述条件之一，可视为合格，否则应重新补钻孔注浆，直到满足为止：
⑴注浆后地层单位长度吸水率小于注浆前的５％；
⑵检查孔岩芯可见水泥块；
⑶检查孔补注采用水灰比2：1的浆液时，初始的前10分钟进浆量小于10L；
⑷检查孔注浆结束后的补注浆量小于常见注浆量的一半。
七、质量保证措施
7.1施工注意事项
1、成孔注意事项
(1)机械规定安装平稳，在施工过程中机架不应发生位移和倾斜。
(2)成孔后，由现场技术人员检查孔深度是否符合规定。
2、注浆注意事项
⑴注浆孔应跳孔施钻,不应所有钻孔完后再注浆,以免孔位串浆,增长难度及清孔工作量。
⑵注浆过程加强地面观测记录。在注浆区域埋设观测桩,在注浆前后观测其地表沉降。一般应在线路中心、路基两侧路堤或路堑坡脚、以及坡脚外（或堑顶外）5m各设一排观测桩，纵向间距一般不大于20m，过渡段范围及非均质地区应加密观测剖面。施工期间必须天天进行地表变形监测，实测地表变形量，并做好具体记录，根据观测数据控制注浆压力，以免堑坡的稳定性或附近构筑物受影响。
7.2质量保证体系
项目部建立行之有效的质量保证体系，并保证其独立畅通运营，项目部配备专职质检工程师，工程队设专职质检负责人，工班设兼职质检员。
1、成立以项目经理为首的质量管理小组，全面负责质量管理工作。项目经理部配备专职质检工程师，工程队设专职质检员，工班设兼职质检员。项目部与各施工队签订质量包保责任状，各级质量管理人员分工负责，互相协调，层层贯彻职能和责任，做到各司其职，各负其责，保证质量保证体系正常运作和发挥保障作用。
2、抓好思想教育，提高质量意识，针对施工中出现的一些问题对职工进行技术培训门，熟悉施工工艺和质量标准。本项目岗前培训内容：施工技术规范、施工工艺、质量标准、安全施工规程、施工进度计划、环境保护措施等。
3、建立健全质量管理制度，做到质量标准、工作标准、管理标准相协调，使质量工作纳入标准化体系。
4、严格按协议条款和施工规范办事，坚决服从监理工程师的管理，按监理工程师的指令办理一切施工事宜。
5、抓好施工技术管理工作。认真审核图纸，具体技术交底，施工中技术人员跟班作业，做好工中指导。及时办理各种签证手续，上道工序未经监理工程师认可签字，下道工序不得开工。
6、抓好施工现场管理。做到科学组织，文明施工。现场布置合理，机械和各种材料存放整齐，妥善保管，树立标牌。
7、制定质量奖罚制度。坚持评选兑现，对施工质量低劣、管理差的工点除限期改正外，视具体情况处以一定金额的罚款。
8、项目部设档案管理室负责技术资料、来往文献、会议纪要等的收集、整理及分类归档工作。制定档案管理制度，明确责任，及时对过期文献、资料进行清理，保证施工资料、文献的有效性。
八、安全环保保证措施
8.1安全保证措施
7.1.1驾驶员职责
（1）机械驾驶员上岗要通过考核，持证上岗,严格按机械操作规程作业。
（2）机具停放不得侵入建筑物接近限界，并要停放平稳。
（3）设立调头会车段，机械在路基上不得随便调头。
（4）实行中设专职安全员进行机械移动指挥。
7.1.2健全组织机构，贯彻岗位职责。
（1）成立以队长（刘研）为组长，工点负责人胡国建、总工程师段久波、安全工程师王志勇及专职安全员曹露为成员的安全小组。
（2）建立健全安全目的和制订安全生产责任状。
（3）定期对全体施工人员进行安全培训教育，要先合格，后持证上岗。
（4）施工现场进行安全控制，建立安全管理和责任体系，以施工负责人为第一负责人。明确各岗位的安全责任，做到分工明确，责任到人，各负其责，严格把关，保证施工安全。发现问题及时报告解决。
（5）严格技术交底，施工前负责人再组织学习教育，并进行全面细致的安全交底，做到无安全技术交底不开工。
（6）安全员要认真学习和掌握安全规则和注意事项，纯熟使用防护器材。在岗时精力集中，坚守岗位，及时发现和消除安全隐患。
（7）经常进行安全检查、验收评选、奖罚兑现、措施得力。
（8）做好安全记录。
（9）合理安排作业时间，目前天气炎热，避免施工人员中暑，根据天气的情况，尽量安排温度较低的情况下进行施工。
8.2环境保护措施
1、严格遵守国家《环境保护法》及山西省有关环境的法规、条例的规定，加强对施工人员相关法律、法规的教育，强化施工人员的环保意识。
2、建立健全环境保护管理机构，配备环保员。
3、对注浆孔注浆时，应按照操作规程的规定进行施工，减少浆液的浪费；对废弃浆液必须按指定的地点进行排放，注意与周边水沟的畅通，保证与周边环境的协调统一。
4、选择性能优良、噪音小的施工机械，对本工程使用的钻机、注浆机等机械要进行定期保养维护，以减少因机械故障产生的附加噪声与振动。
5、加强施工机械管理，注重平常保养，防止油品存放和机械在使用、维修、停放时油料泄漏、渗漏，污染水体
九、文明施工保证措施
1、进一步了解本地的风俗民情、民风、民俗，爱惜群众，保护群众利益。坚持互助互利的原则，充足调动地方群众的积极性，发挥地方人力、物力的优势，带动本地经济发展。
2、成立文明施工管理领导小组。
3、工地始终做到整洁有序、文明施工、工完料尽，保护本地水资源和建筑物，避免导致损失。
4、对所有参与施工人员经常进行文明施工教育，增强文明施工意识，树立公司文明施工形象。
5、施工现场设立工程标牌，标明建设项目名称、项目法人、勘察设计、施工监理、施工单位名称和负责人。
6、施工现场内施工用电安装规范、安全、可靠，排水设施畅通。各种材料堆放整齐，标牌明确，不同材料不混放。
7、机械设备停放有序、清洁，施工机运车辆在道路上行驶要遵章守纪，文明驾驶，礼让三先，保证交通安全和施工安全。
8、施工营地建设按批准的布置图进行施工，使其符合消防、环保和卫生规定，做到排水畅通，生活用电符合规定，生活垃圾按规定及时解决。各种娱乐设施，文化活动场合设立简朴齐全，并设专人管理，使施工人员有良好的生活环境。
十、施工进度保证措施
建立以项目经理为核心的施工进度领导小组，贯彻各层次的进度控制人员，拟定各自的责任，明确其任务。项目经理部要做到提前指挥、高速运转，同时配备业务精、技术好、事业心强，有类似工程施工经验的技术人员，各专业施工队伍及其作业层由施工骨干力量组成，既要质量也要数量，为保证工期目的的实现提供组织保证。
1、实行岗位责任制，任务分解到班组，责任贯彻到人头，强化管理，加强考核，将利益与进度、质量、安全三挂钩，贯彻多劳多得，调动施工人员的积极性。
2、各施工队坚持天天一次的生产布置会，做到当天的问题当天完毕，并让每个生产者清楚明天的工作，及时安排布置。
3、项目部每周定期召开一次由各施工队负责人参与的生产调度会，及时协调各队伍之间的生产关系，合理调配机械设备、物资和人力，及时解决施工生产中出现的问题，并积极参与协调好工程施工外部的关系。
4、实行施工进度快报制度，坚持天天报一次各工序的进展情况，每周报实际进度和计划进度的对比情况，并分析两者相差的因素，全面及时了解各部分工程的进展情况，采用相应的对策措施。
十一、设备材料保证措施
11.1材料保证措施
凡工程用材料必须按规定在使用前，根据国家、行业标准、设计文献和施工技术规范及验收评估标准的规定进行抽样实验和检查，合格后方能使用。严禁不合格材料流入施工现场。
工程材料的取样及频次，应按国家、行业标准、规范、评估标准的规定进行。
工地所需各种原材料在进货前由项目实验室进行必要的实验，以拟定供方。材料进场后，由物资人员在《实验告知单》中注明材料的产地、规格、批号、进场数量、用途，连同产品质量合格证，及时告知实验室，由实验室按规定进行取样实验。检查合格后由实验室及时将实验报告反馈给物资人员和现场技术人员。检查不合格的材料，应及时告知物资部门清理出场，不充许用于施工中。
11.2设备保证措施
1、“三定制度”即定机、定人、定岗。把设备的安全、使用、维护、保管（涉及随机资料和工具）工作贯彻到人。
2、持证上岗制度。设备操作人员必须通过培训，考核合格后持证上岗，严禁无证操作。
3、交接班制度。由值班司机执行，多人操作单机或机组，除执行岗位交接外，值班负责人或机组长要进行全面交接，并填写设备运转记录和交接记录。
4、设备磨合期的规定。新购置或大修出厂的设备，磨合期满后，要将磨合期的使用情况记入设备履历书。
5、设备用油、用水管理要做到安全规范。对设备使用的燃油、润滑油、液压油和冷却水等，无论是存放、保管、检测还是使用都要建立严格的安全保障措施。
6、设备进场检查制度。设备进场后需经设备管理人员和设备维修人员对设备进行机况汇诊、检查鉴定，并做出相应的维修保养计划，根据计划在规定的时间内实行维修保养。
7、设备保养制度。机械设备要做到定期保养、定期维护，对大型重要设备更要建立每日擦拭、每日检查、每日保养、定期检修制度。特别是压路机、路拌机等大型机械应定期进行维护检查。
8、各种设备无论是存放还是运转,均应按贯标规定进行标牌标记。
9、设备报废。设备的报废要遵照《中铁三局集团公司设备管理办法》执行。
10、租赁设备。凡需租用设备，必须充足论证单位设备更新与租用的经济性和必要性。
