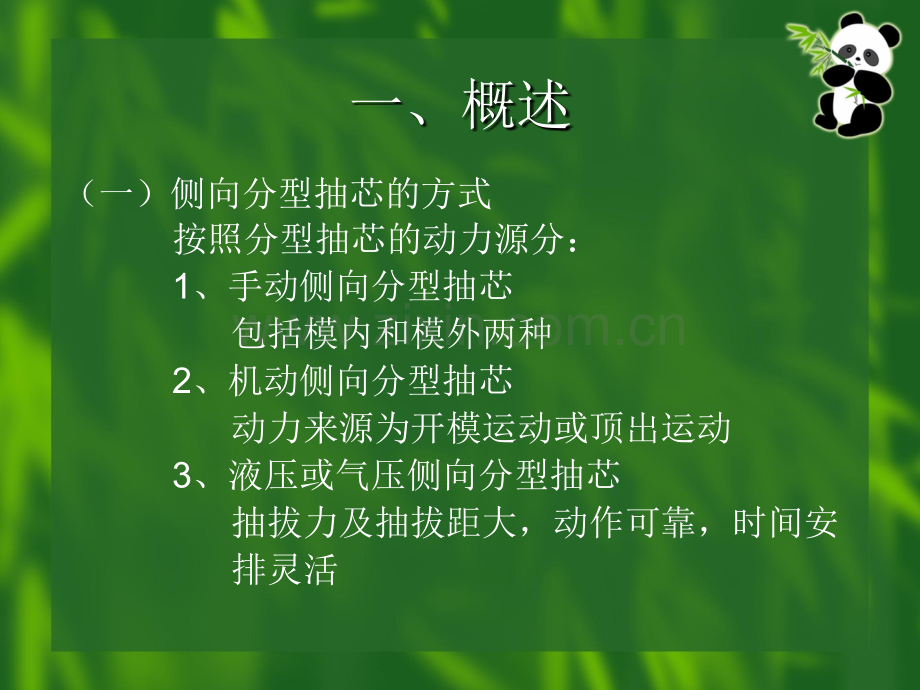

侧向分型抽芯机构侧向分型抽芯机构 完成侧分型面分开和闭合的机构叫侧向分型机构；完成侧型芯抽出和复位的机构叫侧向抽芯机构；侧向分型机构和侧向抽芯机构统称为侧向分型抽芯机构第七节一、概述（一）侧向分型抽芯的方式 按照分型抽芯的动力源分：1、手动侧向分型抽芯 包括模内和模外两种 2、机动侧向分型抽芯 动力来源为开模运动或顶出运动 3、液压或气压侧向分型抽芯 抽拔力及抽拔距大，动作可靠，时间安 排灵活（二）抽拔力及抽拔距v抽拔力 抽拔力的大小可以参照脱模力的大小影响因素进行考虑v抽拔距（S）指将滑块或侧型芯从成型位置抽至不妨碍 塑件脱膜的位置 S=h+23mm h：塑料件侧孔或侧凹在抽拔方向上的最大 深度二、机动式侧向分型抽芯机构v常见方式 1、利用斜面将开模或顶出运动转变为侧 向分型与抽芯运动 例：斜导柱、弯销、斜槽、斜滑块 2、利用弹簧或者齿轮齿条来实现运动转 换，从面实现侧向分型抽芯运动二、机动式侧向分型抽芯机构v工作原理二、机动式侧向分型抽芯机构v斜导柱侧抽芯工作原理二、机动式侧向分型抽芯机构v齿轮齿条侧抽芯工作原理（一）斜导柱侧向分型抽芯机构v斜导柱侧向分型抽芯机构的结构组成 1、斜导柱 2、导滑槽 3、滑块 4、楔块 5、档块 6、弹簧 7、螺钉（1）斜导柱1、固定部分配合精度：固定部分配合精度：H7/k6H7/k62 2、导滑部分：、导滑部分：1mm1mm左右间隙左右间隙3 3、头部：圆锥形或半球形、头部：圆锥形或半球形4 4、安装角、安装角5 5、其它技术要求、其它技术要求 同导柱同导柱斜导柱长度的确定（2）滑块设计要点v组成：本体部分；成型部分；导滑部分v斜导柱孔：进口处圆角，倒圆半径13mmv滑块导滑部分长度：大于滑块高度v滑块运动至终点时，滑块留在导滑槽内的长度应大于滑块导滑部分长度的三分之二v结构：整体式或组合式滑块结构形式（3）导滑槽1、作用：保证滑块在抽拔和复 位过程中平稳滑动，防止上下左右滑动2、配合：H8/f73、结构：整体式；组合式导滑槽结构形式（4）滑块定位装置作用：将滑块停留在和斜导柱相脱开的位置 上不再移动，保证合模时斜导柱能顺 利进入滑块的导滑斜孔使滑块复位滑块定位装置（5）楔紧块1、作用 （1）锁紧滑块，防止在注射过程中移位 （2）完成滑块的最终复位2、设计要点 （1）楔紧块的斜角比斜导柱的安装斜角 大 23 （2）结构形式楔紧块结构形式3 3、斜导柱、斜导柱 侧向分型抽芯机构的结构形式侧向分型抽芯机构的结构形式（1）斜导柱在定模、滑块在动模（1）斜导柱在定模、滑块在动模斜导柱在定模、滑块在动模（2）斜导柱在动模、滑块在定模（3）斜导柱、滑块同在定模（4）斜导柱、滑块同在动模（二）弯销侧向分型抽芯机构（二）弯销侧向分型抽芯机构弯销侧向分型抽芯机构弯销侧向分型抽芯机构（三）斜槽侧向分型抽芯机构（三）斜槽侧向分型抽芯机构（三）斜槽侧向分型抽芯机构（四）楔块侧向分型抽芯机构（四）楔块侧向分型抽芯机构（五）斜滑块侧向分型抽芯机构（五）斜滑块侧向分型抽芯机构斜滑块侧向分型抽芯机构斜滑块侧向分型抽芯机构斜滑块侧向分型抽芯机构斜滑块侧向分型抽芯机构（六）弹簧侧向分型抽芯机构（六）弹簧侧向分型抽芯机构弹簧侧向分型抽芯机构弹簧侧向分型抽芯机构弹簧侧向分型抽芯机构（七）齿轮齿条侧向抽芯机构（七）齿轮齿条侧向抽芯机构齿轮齿条侧向抽芯机构齿轮齿条侧向抽芯机构三、液压侧向分型抽芯机构三、液压侧向分型抽芯机构液压侧向分型抽芯机构液压侧向分型抽芯机构四、手动侧向分型抽芯机构手动侧向分型抽芯机构模外手动侧向分型抽芯机构模外手动侧向分型抽芯机构
