ABBXE系列电磁流量计操作手册

99
2020年4月19日
文档仅供参考

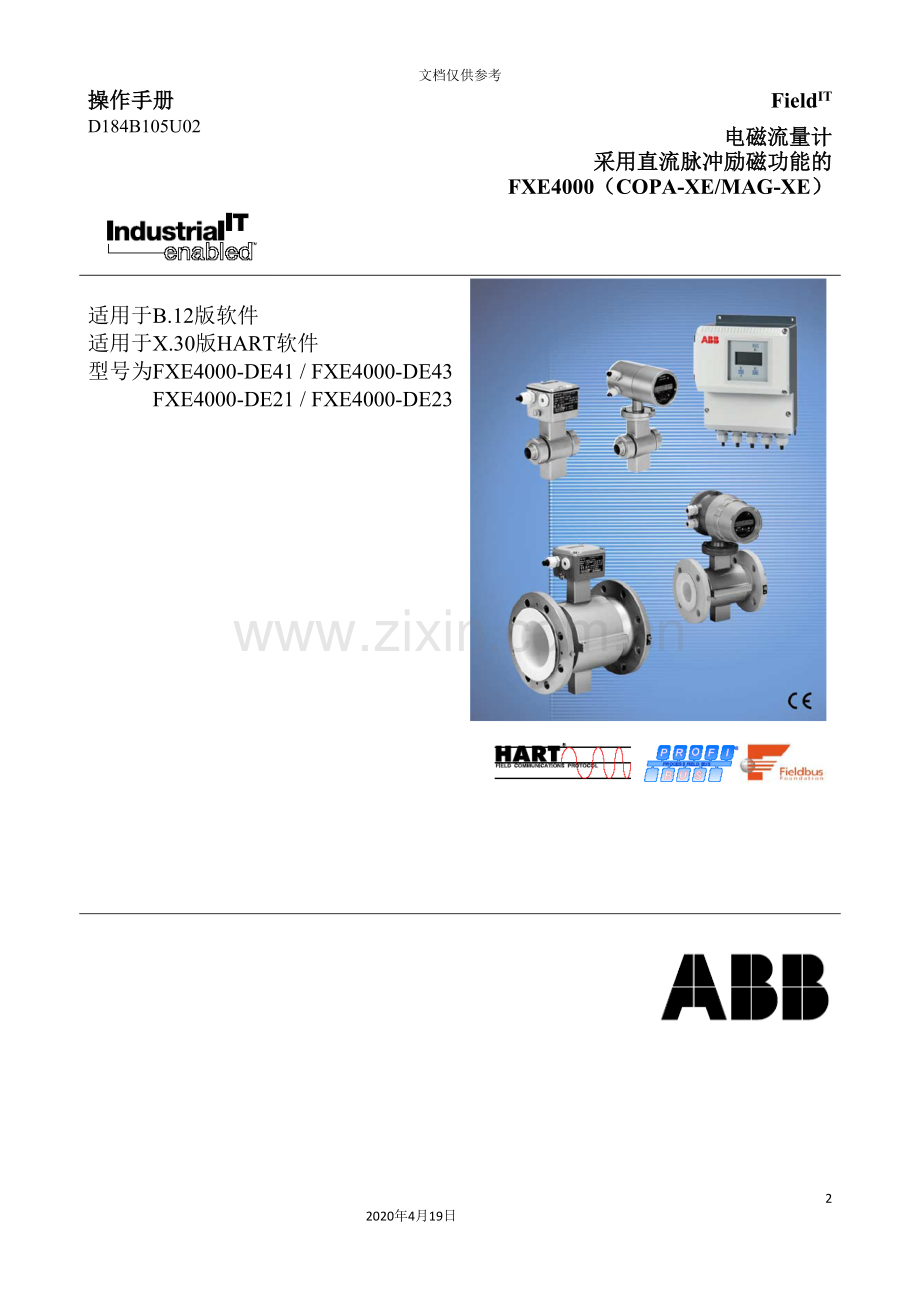

操作手册
D184B105U02

FieldIT
电磁流量计
采用直流脉冲励磁功能的
FXE4000（COPA-XE/MAG-XE）

适用于B.12版软件
适用于X.30版HART软件
型号为FXE4000-DE41 / FXE4000-DE43
FXE4000-DE21 / FXE4000-DE23

仪表类型
FXE4000

操作说明
部件号：D184B105U02
发布日期：04.04
修订：02

制造商：
上海ABB工程有限公司
中国上海市外高桥保税区
富特东三路27号厂房一层 31

电话：[phone]
传真：[phone]

ABB自动化产品公司（ABB Automation Products） 权
我们保留进行技术修改的权力。
本文档受到版权保护。本文档中的信息仅用于协助用户安全并高效的操作设备。在未事先得到版权所有人的书面批准时，不得复制任何文档内容。

1 安全信息 7
1.1 基本安全要求 7
1.1.1 仪表安全标准 7
1.1.2 使用方法 7
1.1.3 规格限制 7
1.1.4 允许介质 8
1.1.5 安全标志，符号，类型，铭牌以及CE-标志 8
1.1.6 型号和铭牌 9
1.1.6.1 转换器铭牌规格 9
1.1.6.2 传感器铭牌规格 9
1.1.7 人员资质 10
1.1.8 人员职责 10
1.1.9 仪表运输风险 10
1.1.10 机械安装过程中风险 11
1.1.11 电气安装过程中风险 11
1.1.12 正常操作过程中风险 11
1.1.13 检查和维护过程中风险 11
1.1.14 返回 12
2 操作原理，传感器与转换器 13
2.1 操作原理 13
2.2 测量原理 13
2.3 设计 13
2.4 传感器和转换器 14
3 装配和安装 15
3.1 检查 15
3.2 运输概述 15
3.2.1 尺寸≥DN 350 [14”] 法兰型仪表的运输 15
3.2.2 尺寸≥DN 350 [14”] 的基座及支撑 16
3.2.3 安装要求 16
3.2.4 推荐的安装条件 16
3.2.5 上、下游直管段 17
3.2.6 流量计传感器安装 19
3.2.7 扭矩数值 20
3.2.7.1 法兰型仪表的扭矩规格 20
3.2.7.2 夹持型和多种工艺接头仪表的扭矩规格 20
3.2.8 大口径管道上的安装 21
3.2.9 流量计口径，压力等级，流量量程 22
3.2.10 机构认证的电磁流量计 24
4 电气连接，接地 26
4.1 流量计接地 26
4.1.1 接地型FXE4000-DE21_ 和FXE4000-DE23_ 29
4.1.2 衬里为硬（软）橡胶的接地 29
4.1.3 为配有保护板的仪表接地 29
4.1.4 使用导电PTFE接地环接地 29
4.2 FXE4000（MAG-XE_）型的信号和励磁电缆连接，保护等级IP68的特殊要求 30
4.2.1 信号和励磁电缆结构 30
4.2.2 传感器的连接区 31
4.2.2.1 使用弹簧连接端子 32
4.2.3 保护等级为IP 68的装配和安装 33
4.2.3.1 软管连接设计 33
4.2.3.2 无软管连接设计 33
4.2.4 转换器中的电气连接区 34
4.2.4.1 FXE4000 （MAG-XE） 34
4.2.4.2 FXE4000 （COPA-XE） 35

4.3 接线图 36
4.3.1 FXE4000（COPA-XE）接线图，
模拟通讯的连接选项（包括HART） 36
4.3.2 FXE4000（COPA-XE）接线图，数字通讯的连接选择方案
（PROFIBUS DP，PROFIBUS PA， FOUNDATION 现场总线，ASCII） 37
4.3.3 FXE4000（MAG-XE）接线图，
模拟通讯的连接选项（包括HART） 38
4.3.4 FXE4000（MAG-XE）接线图，数字通讯的连接选项
（PROFIBUS DP，PROFIBUS PA，FOUNDATION 现场总线，ASCII） 39
4.3.5 使于模拟通讯的外围设备接线示例（包括HART） 40
4.3.6 使用数字通讯的外围设备接线示例
（PROFIBUS DP，PROFIBUS PA，FOUNDATION现场总线， ASCII协议） 41
5 启动 43
5.1 初始检查/启动流量计系统 43
5.1.1 流量计FXE4000（COPA-XE） 43
5.1.2 流量计FXE4000（MAG-XE） 43
5.2 系统零点调整 44
5.3 “空管道”检测器 44
5.4 更换转换器 44
5.5 内存模块的插座位置（外部EEPROM） 45
5.6 旋转显示器/旋转外壳 45
6 规格 46
6.1 法兰型FXE4000-DE41F / FXE4000-DE43F，
夹持型FXE4000-DE41W / FXE4000-DE43W 46
6.1.1 型号FXE4000-DE41F / FXE4000-DE43F的材料负载曲线（法兰型） 46
6.1.2 型号FXE4000-DE41W / FXE4000-DE43W 的材料负载曲线（夹持型） 48
6.1.3 FXE4000-DE41F/FXE4000-DE43F，
FXE4000-DE41W / FXE4000-DE43W型号规格 48
6.2 不锈钢流量计规格 49
6.2.1 型号FXE4000-DE21_ 或者FXE4000-DE23_
（配有多种工艺接头）的材料负载曲线，DN 3 - DN 100 [1/10” -4”] 50
6.2.2 型号FXE4000-DE21F / FXE4000-DE23F
的材料负载曲线（法兰型仪表） 51
6.2.3 型号FXE4000-DE21W / FXE4000-DE23W
的材料负载曲线（夹持型仪表） 52
7 转换器编程 55
7.1 显示格式 55
7.2 数据输入 56
7.3 压缩格式的数据输入 57
7.4 压缩格式的参数和数据输入 58
8 参数输入 68
8.1 量程/数字输入 69
8.2 脉冲系数正向和反向流量方向/数字输入 69
8.3 脉冲宽度/数字输入 70
8.4 滤波器（抑制噪声）/表格中输入 71
8.5 密度/数字输入 72
8.6 系统零点调节/数字输入 72
8.7 子菜单单位 72
8.7.1 量程单位/从表格中的输入 73
8.7.2 单位累积值/从表格中输入 73
8.7.3 用户可编程单位 74
8.7.3.1 单位系数/数字输入 74
8.7.3.2 单位名称/从表格中的输入 74
8.7.3.3 可编程单位/从表格中的输入 74

8.8 子菜单“可编程输入/输出”/表格中输入 74
8.8.1 功能端子P7，G2（Ux，P7用于PROFIBUS DP） 75
8.8.1.1 一般报警（错误0 至 9，A，B）/从表格输入 75
8.8.1.2 空管道/从表格输入 75
8.8.1.3 F/R-信号/从表格中输入 75
8.8.1.4 无功能 75
8.8.1.5 最高报警/从表格中输入 75
8.8.1.6 最低报警/从表格中输入 75
8.8.1.7 最高/最低报警/从表格中输入 76
8.8.2 端子X1/G2（在PROFIBUS PA/DP以及FOUNDATION现场总线中不提供） 76
8.8.2.1 外部归零/从表格中输入 76
8.8.2.2 外部累加器复位/从表格中输入 76
8.8.2.3 外部累加器停止 76
8.8.2.4 无功能/表格中中输入 76
8.9 子菜单功能测试/仅用于Iout的数字输入 76
9 通讯 78
9.1 PROFIBUS PA （Profile 3.0） 78
9.2 通讯FOUNDATION 现场总线 82
9.3 HART通讯 85
9.3.1 一般说明 85
9.3.2 SMART VISION 软件 85
10 错误信息 86
11 维护和修理 87
11.1 一般信息 87
11.1.1 流量计传感器 87
11.1.2 转换器 88
12 可替换部件清单 89
12.1 一体型仪表的可替换部件清单 89
12.2 用于流量计传感器的可替换部件 90
12.3 转换器E4的可替换部件清单 91
12.3.1 现场安装外壳 91
12.3.2 19“ 插件可替换部件清单 92
12.3.3 面板安装外壳可替换部件清单 92
12.3.4 导轨安装外壳可替换部件清单 92
13 尺寸 93
13.1 FXE4000（MAG-XE）转换器尺寸 93
14 准确度 95
15 转换器规格 96
16 参数设置和流量计设计选项综述 98
17 EU符合性认证 99

1 安全信息
1.1 基本安全要求
1.1.1 仪表安全标准
l 本仪表符合压力设备规范以及最新技术的安全要求。本仪表已在安全操作条件下经过测试，并从我厂直接发货。为使仪表在操作过程中仍符合安全指标，必须遵守本操作手册中列出的要求。
l 仪表符合在EN61326 / NAMUR NE21中的电磁兼容（EMC）要求。
l 如果出现断电，所有仪表参数都将存储在非易失随机存储器（NVRAM）中。在恢复供电之后，仪表可立即运行。
1.1.2 使用方法
本仪表用于：
l 传输并计量具有导电性能的液体、浆液或者泥浆的流量
l 体积流量
l 质量流量（密度为常数）——在选择质量工程单位时

规定的使用方法包括：
l 在技术指标的限制范围内安装
l 遵守操作手册中的信息
l 遵守所附资料中的信息（规格，图表，尺寸）

禁止下列使用方法：
l 作为管路中的弹性补偿元件使用，例如用于补偿管道错位，管路振动，管路膨胀等等，
l 作为攀爬用的支撑，例如用于装配目的。
l 作为外部负载的支撑，例如支撑管路等等，
l 在铭牌上涂上其它材料，或者经过焊接添加其它部件
l 去除某些材料，例如在外壳上钻孔
l 维修，更改，扩展以及使用备件都只能按照操作手册中的说明进行。其它操作必须经过我方允许，除非此类操作由ABB授权的地点执行。对于未经授权操作而引起的问题，我们不承担任何责任。
必须遵守本操作手册中的操作以及维护要求。对于不适当或者不规范的使用所造成的损坏，制造商不承担任何责任。

1.1.3 规格限制
仪表的使用范围绝不可超出铭牌以及操作手册中规定的限制。下列限制必须遵守：
l 允许压力（PS）和允许介质温度（TS）不可超过本操作手册中列出的压力/温度数值（p/T额定值）。
l 不可超过仪表规格中列出的最高和最低操作温度。
l 不可超过仪表中列出的允许环境温度。
l 保护等级符合EN60529 IP 67或者IP 68。
l 禁止使用石墨垫圈，因为在某些条件下，传感器测量管道内部可能形成导电涂层。
l 流量计不可在强电磁场附近安装，例如电机，泵，变压器。应至少保持100 mm的距离。对于在钢制部件上的安装（例如钢架），最小距离应为100 mm。（该数据依据IEC801-2或者IEC TC 77B （SEC 101）而定）。

1.1.4 允许介质
l 只有根据最新技术或者用户的使用经验能够确认的介质才可进行测量，且接触液体的部件（电极，接地电极，衬里，工艺连接件，接地板或者保护板）对介质的抗化学和物理能力不会在仪表的使用寿命中受到负面影响。
l 具有未知特性的流体只可在用户执行了常规且合适的检查程序，并确保仪表的安全条件之后才可进行测量。
l 必须遵守铭牌上的规格。

1.1.5 安全标志，符号，类型，铭牌以及CE-标志
所有安全标志，符号以及铭牌和类型铭牌都应保持可读，不得损坏或者遗失。注意下列概述：

警告！
表示存在风险或者危险的信息，可能导致严重的或者致命的人员伤害。

小心！
表示可能存在危险状况的信息。如果不进行纠正，产品或者附近的物品可能损坏。

信息！
信息符号是一种用户提示，或者包含了特别重要的信息，如果忽略，可能导致操作复杂化，或者影响仪表的功能。

CE标志
CE-标志表示仪表符合下列规定，并满足基本的安全规范要求：
l 类型铭牌上的CE-标志（在转换器上）
- 符合电磁兼容规范 89/336/EWG
- 符合低电压规范 73/23/EWG
l 铭牌上的CE-标志（在流量计传感器上）
- 符合压力设备规范（PED/DGRL）97/23/EU
如果存在下列条件，压力设备的铭牌将不添加CE-标志：
- 最大允许压力（PS） 低于0.5 bar。
- 存在最小压力风险（表头尺寸≤DN 25 [1"]）.
对于这种设备，不要求执行认证程序。
- 在水处理/污水处理厂中用作水表的仪表。
适用于尺寸>DN 600 [24”]. 的仪表

1.1.6 型号和铭牌
1.1.6.1 转换器铭牌规格
铭牌位于转换器外壳上。
转换器上的输入、输出变量号
CE标志（符合EU）
转换器输入、输出变量号
（参见下表）
仪表型号
订单号
传感器管道衬里材料
外壳保护等级
电源
最大允许介质温度
功率
Cs， Cz标定系数

转换器类别可在转换器金属壳体的铭牌中找到（参见图片），或者位于转换器外壳的铭牌上。
变量01号
电流输出＋脉冲输出有源＋触点输入＋触点输出
变量02号
电流输出＋脉冲输出有源＋触点输入＋触点输出＋HART协议
变量03号
电流输出＋脉冲输出无源＋触点输入＋触点输出
变量04号
电流输出＋脉冲输出无源＋触点输入＋触点输出＋HART协议
变量05号
电流输出＋脉冲输出无源＋触点输出＋RS485
变量06号
脉冲输出无源+触点输出＋PROFIBUS DP
变量14号
PROFIBUS PA 3.0
变量15号
FOUNDATION 现场总线
变量16号
PROFIBUS PA 3.0 （配有M12插头）

1.1.6.2 传感器铭牌规格
铭牌位于流量计传感器外壳上。存在两种不同的铭牌，这取决于仪表是否符合PED应用范围，（同时请参见Sect 3 Par 3 PED/DGRL 97/23/EU），：

a） 符合PED/DGRL应用范围的压力设备
CE-标志（标识测试机构的编号），验证仪表符合压力设备规范97/23/EU的要求。
制造商提供的序列号，用以标识压力设备。
压力设备的仪表口径以及压力等级
法兰，衬里以及电极材料（接触液体的部件）。
压力设备的制造日期，以及符合PED/DGRL（压力设备规范）介质组1＝危险液体，气体标准的介质接地规格
压力设备制造商。
铭牌包含下列规格：

b）不符合PED/DGRL应用范围的压力设备
铭牌基本上包括与a）相同的内容，可是存在下列区别：
l 根据PED/DGRL中规定的第三章第三节，不存在压力设备CE-标志，因为这种压力设备不符合压力设备规范97/23/EU的应用范围。
l 在PED中，此种例外的基本原因在PED/DGRL的第三章第三节中有所说明。压力设备可分类于SEP这一节（＝良好的工程实例）。

1.1.7 人员资质
l 只有经系统操作员培训并授权的人员才可进行仪表的电气安装，开车以及维护。这些人员必须阅读并理解操作手册，而且遵守之。

1.1.8 人员职责
l 在测量腐蚀性或者磨损性介质之前，操作员必须评估接触液体部件的抗腐蚀与磨损能力。ABB将愿意为其选择的介质提供评估帮助，但不承担任何责任。
l 符合中国国家标准（适用于测试电气仪表的操作，维修以及维护）。

1.1.9 仪表运输风险
在将仪表运输至安装地点时需注意：
l 重心可能偏移。
l 安装在工艺连接件上，并用于PTFE/PFA衬里传感器的保护板或者端盖只能在将仪表安装到管路上之前拆除。
l 小心安装，确保内衬的完好以免引起泄漏。

1.1.10 机械安装过程中风险
在安装之前确保：
l 流动方向应与仪表箭头方向一致（如果存在）。
l 勿超过法兰螺栓的最大扭矩值。
l 仪表安装不应存在应力（扭转，弯曲），法兰型和夹持型的仪表安装应采用轴对称的、平行匹配的法兰及垫圈，以适应于预期的操作条件。

1.1.11 电气安装过程中风险
电气安装只能由授权的经培训的人员根据连接图表完成。
l 应特别遵守本操作手册中关于电气连接的信息，否则电气保护类型可能会受到负面影响。
l 流量计系统接地。

注意！
在外壳保护盖被拆除时，不再提供EMC和人员保护。
l 外壳内存在电路，接触时存在危险。因此，在开启外壳保护盖之前先断电。
l 只有经培训的人员才可执行安装和维护任务。

1.1.12 正常操作过程中风险
l 在测量高温介质时，接触流量计传感器表面可能导致烫伤。
l 腐蚀性或磨损性介质可能导致衬里或者电极损坏，从而在带压工作时出现意外的介质泄漏。
l 由于法兰或者工艺连接件垫圈的老化（例如食品行业接头，三爪卡接头等等），可能在带压工作时出现介质泄漏。
l DE21和DE23型产品的内部平垫圈可能由于CIP/SIP（溶剂矿浆萃取）工艺而脆化。

1.1.13 检查和维护过程中风险
l 拆卸仪表之前确保仪表以及附近的管路或储罐已经卸压。
l 拆卸仪表之前，检查仪表是否应用于测量危险介质。危险的残留物可能依然存在于仪表中，拆卸表头时会发生泄漏。
l 管路存在振动时，紧固法兰螺栓和螺帽，以防止松动。
l 在用户责任的范围内，应定期执行仪表检查，包括：
- 压力，包含压力设备的壁面/衬里
- 测量功能是否正常
- 密封是否完好
- 磨损情况（腐蚀）

警告！
l 当仪表口径大于等于DN 350 [14"]时，其检查螺钉（用于去除冷凝物）可能存在压力。介质可能喷出，并导致严重的伤害。
l 如果仪表发生故障，在拆除保护盖时危险介质可能流出。故应确保管路在开启保护盖之前已卸压。

检查螺钉

1.1.14 返回
l 如果必须将仪表返回ABB工厂进行维修或者重新标定，请使用原始的包装材料或者适当的保护性包装材料。请注明返回原因。

信息！EU-危险材料规范
特殊废物的所有者应负责消除污染，且必须在装运之前满足下列要求：
l 所有返回ABB用于维修的流量计传感器以及/或者流量计转换器都不得存在任何危险材料（酸，碱，溶剂等等）这包括冲洗以及清除表头管道和外壳之间传感器的孔洞中可能存在的危险材料。对于流量计传感器尺寸≥DN 350 [14"] 的情况，位于外壳下部的检查螺钉（用于吹除冷凝物）应拆除，以便清除危险材料或者冲洗线圈和电极区以中和危险材料。流量计应附加证明已经执行这些措施的书面确认。
l 如果用户无法完全清除危险材料，则应在装运时附加适当的文件，声明该情况。在维修过程中，ABB公司清除危险材料所需费用将由仪表所有者承担。

2 操作原理，传感器与转换器

2.1 操作原理

ABB自动化产品系列的电磁流量计（EMF）是测量具有低电导率液体，泥浆以及泥浆的理想仪表。该流量计测量准确，无压损，无可动或突出部件，耐磨损，抗腐蚀。能够安装于任何管道系统中。

ABB自动化产品系列的电磁流量计经受了几十年的考验，在化工，制药和化妆品行业，市政供水和污水处理厂，食品以及造纸行业都深受欢迎。

2.2 测量原理
电磁流量计运用法拉第感应定律，即导电液体流过与磁场方向正交的仪表管道产生电动势，参见示意图。
UE ~ B·D·V
信号电压由对称分布的两个电极进行测量。信号电压UE与磁场强度B，电极间距D以及平均流速v成正比。注意，磁场强度B与电极间距D为常量，这说明信号电压UE与平均流速v成正比。从计算体积流量计算公式可见*） UE ~ qv，即信号电压与体积流量成正比关系。
电磁线圈
电极平面内的测量管
信号电极
信号电压
信号电压
磁感应强度
电极间距
平均流速
体积流量

图1：电磁流量计示意图

2.3 设计
电磁流量测量系统包括一个传感器和一个转换器。传感器安装在规定的管路中，而转换器可安装在现场（MAG-XE_）或者中央位置。如果是紧凑式设计（COPA-XE_），传感器和转换器成一个整体。

2.4 传感器和转换器
一体型FXE4000（COPA-XE）
带微处理器的转换器与传感器构成一个单独的机械整体。
铝外壳传感器：
FXE4000-DE43F型以及FXE4000-DE43W型
不锈钢外壳传感器：
FXE4000-DE23_型

分体型FXE4000（MAG-XE）
带微处理器的转换器安装在距离流量计传感器较远的位置。对于电导率大于5μS/cm，电缆长度可达50 m。
转换器与传感器之间的电气连接可在接线盒中使用一根信号电缆即可完成。
铝外壳传感器
FXE4000-DE41F型以及FXE4000-DE41W型
不锈钢外壳传感器
FXE4000-DE21_型

法兰型
夹持型
多种工艺连接
不锈钢材质

19”
导轨安装面板安装

现场安装
外壳

法兰型
夹持型
多种工艺连接
不锈钢材质

3 装配和安装

3.1 检查
在安装电磁流量计系统之前，检查是否存在装运过程中由于不正确操作导致的机械损坏。一旦发现应立即向货运商说明所有损坏情况。

3.2 运输概述
注意在向安装地点运输仪表时：
l 重心可能偏移。
l 用于PTFE/PFA内衬的保护板或者端盖只可在仪表安装前拆除。
l 小心安装，确保衬里完好，以免泄漏。
l 不能用转换器外壳或者接线盒提升法兰型仪表。
l 在运输尺寸≤DN 300 [12”] 的法兰型仪表时，请使用提升带，并将其定位在两个工艺连接件（如法兰）的周围（图2）。不应使用链条，因为可能会损坏外壳。

警告！
整个仪表的重心可能高于提升带的提升点。如果仪表移动，可能导致人员伤害！确保仪表在运输过程中不会意外滑落或者旋转。

图2：尺寸≤DN 300 [12”] 法兰型仪表的运输

3.2.1 尺寸≥DN 350 [14”] 法兰型仪表的运输
不应用接线盒提升法兰型仪表。只能使用仪表上的吊环提升，并将流量计定位在管路中。

注意！
不应使用叉车运输仪表。那样会导致外壳压碎，损坏内部线圈。

图3：尺寸≥DN 350 [14”] [14”]法兰型仪表的运输

3.2.2 尺寸≥DN 350 [14”] 的基座及支撑

仪表必须安放在适当的基座或支撑上。
注意！
仪表不可直接靠其外壳定位，否则内部线圈可能会损坏。
外壳

图4：流量计口径≥DN 350 [14”] 的支撑

3.2.3 安装要求
在安装过程中，确保：
l 流动方向与传感器上的流动箭头方向一致（如果存在）。
l 所有法兰螺栓都已紧固到最大扭矩值。
l 仪表安装不存在机械应力（扭转，弯曲），法兰型/夹持型的配对法兰保持轴对称与平行条件，且使用适当的垫圈。
l 垫圈未伸入流动区，否则可能导致漩涡，从而影响仪表的精度。
l 管路不会在仪表上产生任何力或力矩。
l 显示面向用户。
l 电缆接头中的保护塞只能在接线时拆除。
l 远程安装的转换器（MAG-XE）一定要安装在基本无振动的位置。
l 转换器不可直接暴露在阳光中（配有一个遮阳装置）。

3.2.4 推荐的安装条件
l 仪表管道必须始终充满介质。
l 电极轴最好水平安装，反之，则与水平方向夹角不超过45°（图5）
l 管路稍微倾斜，以便排气，参见图6。
l 存在磨损时应垂直安装，流向向上，最大3 m/s（图7）
l 阀门和关闭装置应安装在下游。
l 对于自由流进流出管道，应提供合适的反转管，确保管路始终充满介质（图8）
l 对于自由流出管道，不要在最高点或者向下的管路上安装仪表（传感器管道可能会排空或者处出现气泡），（图9）
电极轴与水平假想电极轴之间
最大夹角为 45°

图5：

图6：在水平管路中安装

图7：在垂直水平管路中安装

图8：

图9：

3.2.5 上、下游直管段
只要涡流不进入测量段（如果流量计传感器上游存在双弯管，切向流或者部分开启闸门阀，则可能出现这种情况），测量原理就与流动状态无关。否则，应采取整流措施。经验表明在大多数情况下，上游直管段长度3 x D，下游直管段长度2 x D即可（D为流量计传感器尺寸）图10。对于标定，按EN 29104要求：上游直管长度为10 x D，下游直管长度为5 x D。
对于经过认证的贸易交接应用，仪表采用特殊要求（参见第3.2.10节）。

图10：
夹持型阀门在安装时应保证在开启时不会伸入流量计。阀门或者其它关闭装置应安装在下游。

对于具有高污染介质，建议使用图11所示的旁路，以便在清洗时，系统运行不被中断。

图11：
对于安装在泵或者其它产生振动的设备周围的流量计传感器，应使用机械缓冲器（图12）。

图12：

3.2.6 流量计传感器安装
只要满足安装要求，电磁流量计可安装在管路中的任何位置（参见3.2.3）。
在选择安装地点时，应考虑确保潮气不会进入电气连接或者转换器区域。安装和启动完成之后，仔细固定垫圈并紧固保护盖。紧固电缆线接头。
电缆接头中的保护塞只能在准备安装电缆时拆除。
DN 3至DN 8 [1/10”至5/16”] 的法兰型传感器，应采用DN 10 [3/8”]的配对法兰。这样DN 3，4，6或者8 [1/10”，5/32”，1/4”或者5/16”]的管道就会与仪表成为一体。
另外，DN 3至DN 8 [1/10”至5/16”]法兰型传感器，还可使用DN 15 [1/2”]的配对法兰。

信息！
石墨不可用于法兰或者工艺连接件垫圈，因为在一定条件下，仪表管道内部可能形成导电涂层。管路中应避免出现真空冲击，以防止可能对衬里（PTFE）以及仪表造成的损坏。
配对法兰的垫圈表面
安装中，平行配对法兰的垫圈材料必须适于介质和操作条件。只有这样才能够避免泄漏。为了确保最佳的测量结果，须保证传感器垫圈应法兰同心。
保护板
保护板用于防止衬里的损坏。只有在传感器将安装在管路中时才能够拆除保护板。必须谨慎小心，确保衬里未在安装过程中脱落或者损坏，造成泄漏。
法兰螺栓紧固扭矩
安装螺栓应按照一般的方式平均紧固，不可在某一侧过度紧固。我们建议螺栓在紧固之前添加润滑油，并交叉紧固，如图13所示。在第一轮紧固过程中，螺栓拧紧50％，在第二轮中提高至80％，最后使用最大扭矩紧固。不应超过最大扭矩，见下表。

图13：

3.2.7 扭矩数值
3.2.7.1 法兰型仪表的扭矩规格

表1

3.2.7.2 夹持型和多种工艺接头仪表的扭矩规格

表2

3.2.8 大口径管道上的安装
流量计可使用缩径安装在大口径管道中。由于缩径引起的压降可在图14的曲线图中根据下列方法确定：
1. 计算直径比d/D。
2. 计算与仪表口径和流量成函数关系的流速。
流速也可从流速曲线图（图15）中确定。
3. 压降可在流速曲线与X轴上“直径比d/D”值的交点处的Y轴坐标上读出，如图14所示。
电磁流量计内径
管路内径
流速[m/s]
压降[mbar]
直径比d/D
压降p[mbar]

图14：配有法兰缩径接头的电磁流量计压降曲线图（α/2= 8°）

3.2.9 流量计口径，压力等级，流量量程

流量曲线图
流量是介质流速与流量计口径的函数。流量曲线图显示了每一种不同流量计口径的流量量程，以及适于具体流量量程的流量计口径。
举例：
流量＝7 m3/h（最大流量＝流量量程极限值）。口径为DN 20至DN 65 [3/4”至2-1/2”]2-1/2”]的流量计适用的流速范围是0.5到10 m/s。
示例

图15：流量曲线图DN 3至DN 1000 [1/10”至40”]

3.2.10 机构认证的电磁流量计
型式批准
测量仪表“带电子计数器的电磁式体积流量累加器的设计已经过德国物理技术研究院（Physikalisch- Technischen Bundesanstalt用于州际贸易交接的）认证。下面是由一个流量计传感器和转换器构成的体积流量累积器型式批准证书。

配有B级电子计数器的电磁体积流量累积器（用于冷水及废水）

配有电子计数器的电磁体积流量累积器（非水液体）
对于配有电子计数器的电磁体积流量累积器，1988认证规定的附件（EO 6）和附件5 （EO 5） 适用。
校准
配有电子计数器的电磁体积流量累积器已在德国哥廷根的流量测试场地上进行了标定，该试验装置已经过认证标定。今后在更改量程时，要求在经过某一机构认证的试验台上进行新的标定。
批准用于“冷水及废水”的流量计口径

批准用于“非水液体”的流量计口径

最低流量和介质
DN 英寸
最低流量 l/min
介质
25 1
32 1/4
40 1-1/2
50 2
8
5
20
200
啤酒，奶，果汁
啤酒，奶，果汁
啤酒，奶
啤酒，麦芽汁
65 2-1/2
80 3
100 4
150 5
500
500

奶，麦芽汁，啤酒
奶，麦芽汁，啤酒
盐水，麦芽汁
盐水
最小流量量程ca.2.5 m/s
最大流量量程ca.10 m/s

流量量程如表所示。今后在更改量程时，要求在经过某一机构认证的试验装置上进行新的标定。

体积流量累积器的安装要求
必须遵守下列安装要求：
对于“冷水及废水”，上游直管段的长度必须至少为5倍传感器口径，下游直管段的长度必须至少为2倍传感器口径。对于“非水液体”（奶，啤酒，麦芽汁，盐水），应使用图16的括号中所列出的数值。
在双向流动测量（正向和反向）中：对于“冷水及废水”，经认证的流量计传感器的两侧直管段长度必须至少为5倍流量计传感器口径；对于“非水液体”，经认证的流量计传感器的两侧直管段长度必须至少为10倍流量计口径。管道系统必须始终保持充满介质。信号线长度不得超过50m。
对于正向和反向测量

图16：管道安装，按要求缩径。

4 电气连接，接地

4.1 流量计接地
必须遵守本手册中说明的接地程序。对应于VDE 0100， Part 540，流量计传感器上的接地螺钉（位于法兰和转换器外壳上）应使用铜线（横截面积至少为2.5mm2）与地面连接。为了符合EMC电阻/低压规定，流量计传感器表头管道和接线盒，或者COPA外壳必须连接大地。请使用货物中所附的黄绿线进行连接。由于测量原因，应保持大地电位与管路电位相同。不另外要求接线盒接大地。
对于塑料管道或者装有绝缘衬里的管道，流体的接地将经过安装接地环
