工程项目部品牌形象实施手册.doc

一、集团标识和集团简介内容

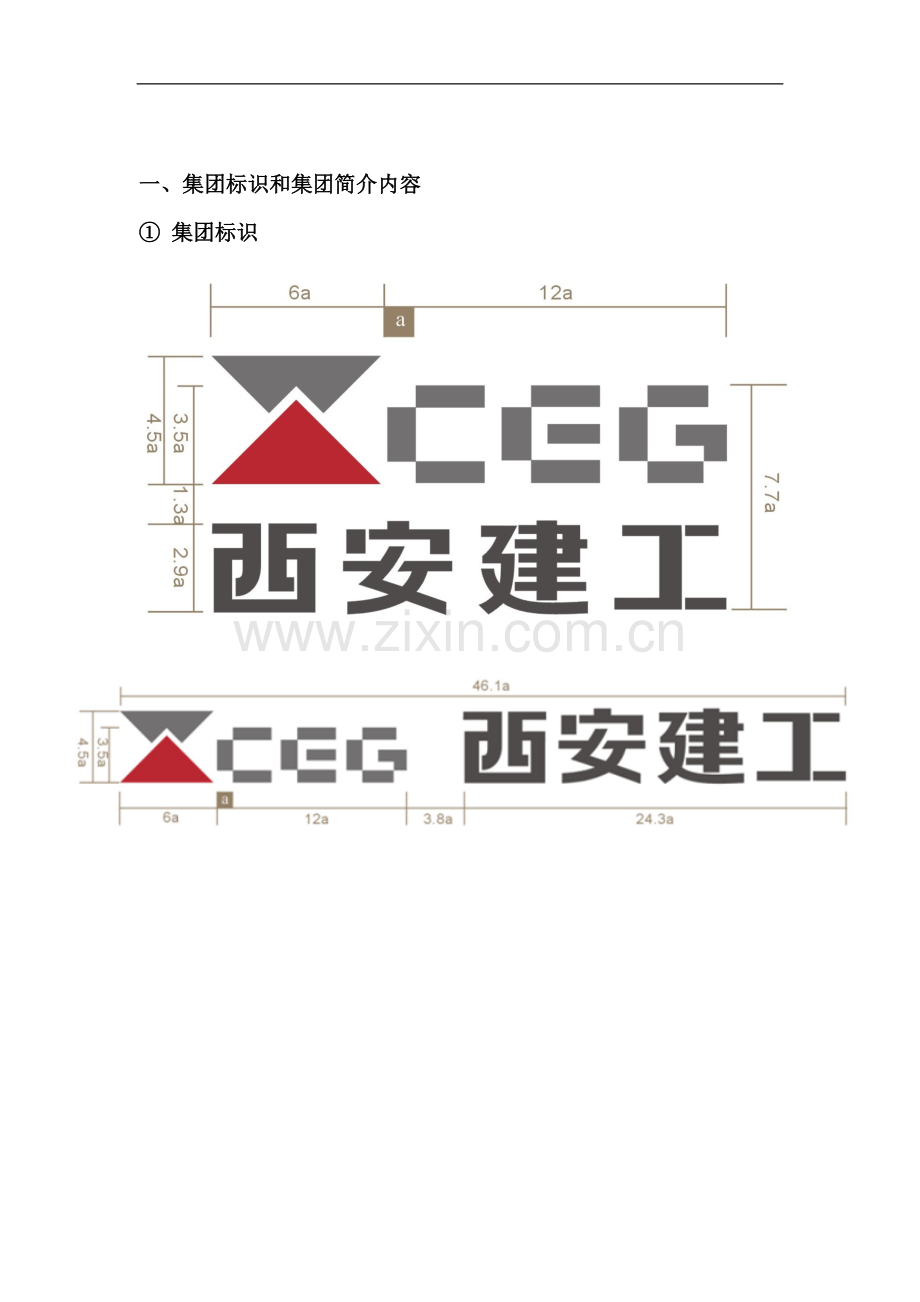

① 集团标识

色号：

② 集团简介内容
(集团简介内容每年3月份由集团市场部更新，项目部使用前必须经公司管理部门审核，以确认简介内容为最新)
西安建工（集团）有限责任公司简介
西安建工集团是西安市委、市政府根据全市经济发展和城市建设新要求，借鉴全国建设行业成功经验，以西安市建筑工程总公司、西安市城建开发总公司、西安市建筑设计研究院三家单位为基础，于2009年6月组建的大型国有独资企业，为市政府授权的国有资产运营机构。
    西安建工集团拥有总资产24.9亿元（集团公司注册资本金1.5亿元），全系统在册登记员工14502人（含集团公司总部员工80人），其中在岗5041人，下岗2607人，离退休6854人。企业拥有各类专业技术人员1828人，其中具有中、高级职称专业技术人员1592人。领导班子共计14人，95%以上为大学本科以上学历，平均年龄47岁。集团公司员工平均年龄40岁，大学本科以上学历占到员工总数的87%。
    西安建工集团总部设办公室、党群工作部、资本运营部、安全生产监督管理部等十个职能部门；拥有市建总公司、城建开发总公司、建筑设计院等八家全资公司及大唐钢构、源源工程等四家控股子公司，十二家子公司又下设若干分公司、项目公司和项目部；原市建总公司下属的市建一公司、市建机械化施工公司等十家企业按照行政隶属关系仍由集团公司进行管理。
    西安建工集团具有房屋建筑施工总承包、房地产开发、建筑工程设计、地基基础工程施工、市政总承包、钢结构施工、装饰装修工程七个国家一级（甲级）资质，同时具备园林仿古工程施工、机电设备安装、水利工程施工三个二级资质，以及商务部颁发的对外承包工程资格证书和商务部对外成套项目援助资质，已经形成了集施工、开发、设计、投融资、项目管理、市政交通、园林园艺、现代物流管理于一体、产业链较为完备的大型现代化建设企业集团。
    西安建工集团通过四年多的改革发展，集团公司步入了快速健康的发展轨道，企业的生产经营实现了跨越式发展，主要经营指标连年大幅度增长，集团成立之初的2009年，企业生产总值仅为22.3亿元，2010年达到49.12亿元，较上年增长1倍多，实现财务收入30.85亿元，实现利税1.0715亿元，较上年增长92.23%； 2011年完成生产总值72.01亿元，较上年增长46.6%，实现财务收入42.88亿元，实现利税1.9673亿元，比上年增长83.6%；2012年，完成企业总产值96亿元，较上年增长33%；实现财务收入53.57亿元，较上年增长25%；实现利税2.75亿元，较上年增长39.8%。目前，集团公司系统在建项目总数约190个，建设规模超过1300万平方米，工程总造价超过350亿元。根据目前的发展态势，预计2013年企业总产值有望达到120亿元。
    未来的西安建工集团将抢抓西安国际化大都市建设的重大机遇，进一步找准发展定位，明晰发展思路，明确核心产业，不断提高企业管理水平，增强核心竞争力，努力打造以施工、开发为两翼，集设计、项目管理、物流供应、物业管理、投资等为一体全产业链的现代建设企业集团和西安市的旗舰企业，积极以企业化方式推动西安城市建设，为国家的经济和社会发展做出更大贡献！
二、大门和门柱布置
1、门柱
柱正面采用四周刷深灰色边，中间白色，喷红色“创时代精品，建满意工程”对联。柱其它部分都刷深灰色涂料。门柱顶为白色球灯，夜晚点亮。
2、铁皮门
白色面漆，上下刷深灰色150mm宽灰边，左右门扇中间各喷集团标识，位置在所在门扇的正中间。
实际效果：

3、墙

以上为参考尺寸，具体按实际尺寸设计

刷涂料实际效果图
三、项目部文化墙布置
A、对外宣传文化墙布置
1、用喷绘布和木线进行文化墙布置。
2、大门左侧第一幅图放置集团简介（注意简介以最新为准）。

样式一

样式二
3、大门右侧第一幅图放置本项目的项目简介。
4、其它喷绘图，用集团标准宣传图与风景图上添加文明宣传标语，穿插进行布置。或以体现当地历史文化的内容进行宣传布置。

当墙体较长时可采用以上样式做为项目效果图

风景图及文明标语样式

用于文化墙喷绘的集团4副标准图：
标准图边界为安装木线压边后的效果
5、喷绘图必须用木线压边：木线为有压痕、50或60mm宽木线。喷绘图四角木线必须切45度角对接。（如下图）

木线的样式和颜色实际效果图
B、项目部内部文化墙布置

文化墙实际效果图：

四、大型宣传牌布置
尺寸按照1：3的比例设计。长度方向只能比规定尺寸大一些，不得小于规定尺寸。推荐4m×12m；5×15m；6m×18m，具体按照现场条件进行布置，尽量选择大的，以保证效果。
集团宣传图

项目宣传图

实际效果图：

该宣传牌尺寸为：4m×12m

该宣传牌尺寸为：6m×18m（该图右侧集团宣传图不在使用有挖掘机的）

该宣传牌尺寸为：5m×15m
五、 施工现场旗帜台布置
1、旗杆
旗杆高度根据施工现场情况决定。
旗杆高度：中间旗杆高度为L，左侧旗杆高度为：L-1m，右侧旗杆高度为：L -1.2m。
彩旗规格： 240cm×160cm 工艺：热转印或丝网印
效果图:

2、旗台
长度为： 3m,高为700mm。

（参考图）

实际效果图：

六、施工现场八牌二图
1、 八牌二图一般应布置在大门近门处。尺寸按高宽比1:2的比例设计。参考尺寸：4m×8m；5m×10m；6m×12m等。
2、 根据是否已经有专门的集团简介宣传，来决定八牌二图上是用集团简介还是用项目简介。

七、办公生活区布置

1、会议室布置

① 一端山墙上粘贴材料为亚克力的集团刻字。集团刻字有三种颜色分别是：红色、灰色、黑色，这里较容易出错，必须要注意。需要先进行效果图设计。

下图是昆仑厂519专项工程的会议室刻字制作前进行的效果设计

刻字的尺寸必须根据本项目的会议室实际情况进行设计
实际效果图：

② 会议室长度方向两侧：分别布置‘优质 高效 诚信 守约’和‘科学 管理 精心 施工’16个红色贴字，每字大小为350mm。

③ 体系保证图：制度牌大小规格（600mm×900mm），

④网络计划图等

⑤项目效果图
项目效果图按实际条件设计图片的大小，张贴在集团标识对面的山墙上。

其他图片
主要张贴领导关怀的图片和集团公司获奖工程图片等

桌旗

材料：国旗专用布
实际效果图：

2、办公楼2楼护栏宣传条幅

项目上有多栋办公活动房时可用的其它标语参考如下：
1、 创时代精品，建满意工程。
2、 秉承诚信精神，构筑完美产品。
3、 质量为本，安全为先。
4、 精心操作铸造工程精品，文明施工塑企业形象。
5、 兴大厦建乐园质量为本，重信誉增效益用户至上。
6、 矗起摘星脚手架，建成揽月摩天楼。
7、 安全生产以防为主，常抓不懈警钟常鸣。

3、门牌

实际效果：

八、安全通道布置

九、安全帽集团标识布置

红色和蓝色安全帽贴喷白色字体，黄色安全帽贴喷红色字体，白色安全帽贴喷彩色字体。项目部管理人员原则使用红色安全帽，劳务分包队伍使用蓝色安全帽。如建设单位有特殊要求，颜色可以调整。

安全帽两侧都要贴集团标识

贴字形式如下图：

其它颜色安全帽贴字或喷字：

十、生产区操作规程布置
① 材料标识牌尺寸：250mm×400mm。
② 操作规程牌尺寸：500mm×700mm。

实际效果图：

十一、加工棚标识布置
加工棚安装喷绘四周必须敷设面板并平整，以保证喷绘布安装后的效果。
实际效果图：

十二、在建楼体集团标牌布置
在建楼体集团标牌有两种情况，一种采用普通喷绘形式，另一种是采用LED发光字。
标牌具体要求如下：
1、原则上主体到四层即开始悬挂。
2、具体尺寸比例严格按照集团BVI手册执行，喷绘字一般按照每个字4m×4m布置，LED发光字按照每个字3m×3m布置，特殊情况另行设计后报集团工程部后实施。但必须保证宣传效果。喷绘字布置方案根据立面实际尺寸分为两种，详见下面实际效果图。
3、根据外立面实际尺寸确定标牌排布方式，尺寸允许则按单行布置，即白天、夜间效果图1，尺寸不允许则按两行布置，即白天、夜间效果图2。
4、喷绘字夜间采用射灯进行点亮处理。
白天效果图1

白天效果图2

夜间效果图1
夜间效果图2

楼体LED发光字效果图（根据外立面实际尺寸确定标牌排布方式，尺寸允许则按图1单行布置，尺寸不允许则按图2两行布置）

十三、 塔吊标识布置
实际效果图：

十四、升降机标识规范
尺寸:根据实际情况确定 工艺:喷漆
升降机效果图：

十五、施工现场工作人员服装
十六、竖旗、道旗
1、竖旗
工艺:喷绘制作
规格:800㎜×1800㎜(或根据具体情况按比例制作)
竖旗效果图：

2、道旗
工艺:喷绘制作
规格:根据实际情况按设定单位大小比例制作
道旗效果图:

十七、施工现场门房
尺寸:根据具体情况比例制作
材料:铝型材喷漆

门房效果图:

十八、施工现场宣传条幅
条幅为大红底色白字，按照下面图中样式设计制作，标语可以根据需要更换。
实际效果图：

条幅用语宣传要体现：质量、安全、保工期、文明、和谐、节能环保等。
如宣传保安全方面：
1、安全连着千万家，幸福全靠你我他。
2、安全我负责，他人安全我有责。

十九、宣传栏和公示牌布置

公示牌样式

实际效果图：

二十、安全警示标识

参考尺寸：500mm×620mm

警示内容可根据需要更换
参考尺寸：150×500mm
安全标识按规范规定的图案

安全标识样式

二十一、工作证和出入证样式

二十二、员工食堂布置
参考图如下：
1、用活动房搭设的食堂按下图：

2、临时搭设的食堂
应外包喷绘布进行装饰参考下图：

二十三、卫生间和垃圾台标识布置

二十四、土方车辆机械标识布置

运土车车贴尺寸：300mm×800mm

挖掘机车贴尺寸：600mm×1200mm

二十五、市政道路、交通建设工地围挡布置
按照市提升办《关于提升整治市政道路交通建设工地环境及城市线杆工作的通知》（市提升办〔2012〕2号）和市市政公用局《关于市政建设工地围挡设置及线杆整治有关规定的通知》（市市政发〔2012〕66号）中有关要求，具体设置标准如下：
（一）围挡分类
固定基础式围挡结构(工期为3个月以上工程现场)：下部采用24砖墙，水泥压光，外刷采用钢结构1.8米高白色彩钢板。每2米设一根立柱(槽钢)与基础景墙用膨胀螺栓连接固定，色彩为青灰色，总高度2.5米(含下部基础，地铁工地可根据实际将围档搭建到3米)。
固定基础式围挡实际效果图

拆装式围挡结构(工期为3个月以下工程现场)：采用1.8米高白色快拆式彩钢板，与围挡下部基座连接，基座为预制混凝土块基座，高度40厘米，外刷青灰色反光警示漆，每隔2米设槽钢定柱，色彩为青灰色。顶部设警示红灯及照明灯。
拆装式围挡实际效果图（固定式围挡实际效果图参下图）

其它特殊围挡，可根据现场情况定，色彩为白墙青灰柱，围挡下部设置警示标志。
（二）围挡搭建要求
围挡搭设须保证整齐、严密、牢固，美观，围挡施工过程中彩钢板不能出现锈迹、破损；施工完后，彩钢板与固定柱之间连接牢固，板与板衔接平顺，直线段应在一条直线上，板与板之间不得有明显缝隙。
为保证交通路口行车视距，距离路口20米范围内的围挡连续基座以上部分采用通透式围档。
注：以后如市上相关部门对以上围挡布置要求进行修改调整，集团新建项目须及时以最新要求进行围挡布置。
（三）围挡形象标识布置
根据施工场地要求和每段围挡的长度的要求每块围挡的企业标识和警示标识间距可以根据围挡长度适当放大。
围挡形象标识效果图

公司简介、工程简介、平面图和质量要求等可以集中安排放置在每段围挡预留的出入口处。

二十六、西安建工集团关于规范施工项目管理用房的规定
西建工发〔2012〕132号
西安建工（集团）有限责任公司
关于规范施工项目管理用房的通知

集团公司总部各部室，直属各单位，所属各公司（厂）：
为进一步推动集团公司施工管理标准化，提升集团公司企业形象，规范管理集团公司所属各施工项目部管理用房，杜绝因材料质量而引发的质量和安全问题，经集团公司研究决定，集团公司所属施工项目管理用房实行统一形象、统一规格和统一材质管理，请各单位按照如下要求贯彻执行。
一、施工项目管理用房均应确保具备A级防火功能，应选用安全性强的材质，优先选用岩棉复合板。
二、施工项目管理用房的要求（具体详见附件）：
（一）房屋类型应采用装配式，双坡屋顶；
（二）楼梯采用外挂式半封闭楼梯；
（三）屋顶、屋檐包边、房屋立柱均设为红色；
（四）房屋正面二楼栏杆、背面、侧面均应有集团公司统一宣传标识；
（五）按照施工现场总平面图位置布置，防火间距、消防通道符合安全、消防要求，并合理配置消防器材。
三、集团公司工程管理部是集团公司施工项目管理用房质量的监督部门，各单位对其项目部自行采购的用房质量负责，西安建工建材科技有限公司对集团公司集中采供的用房质量负责（联系人：武晓琴。电话：[phone]）。
四、集团公司所有施工项目及所有新开施工项目均按此执行，各项目部要对原有用房应进行全面核查，采取有效措施，坚决杜绝安全隐患。对不按此要求执行的单位，集团公司工程管理部将按照《西安建工集团标识标牌管理办法》进行处理。
五、附件：
1．西安建工集团施工项目管理用房技术标准。
2．集团公司施工项目管理用房效果图。

西安建工（集团）有限责任公司
2012年10月31日

附件1：
西安建工集团施工项目管理用房技术标准

一、总则
为统一集团公司所属各项目部管理用房规格、材质，提升集团公司整体形象，杜绝因材料质量，房屋安装等问题引发的质量和安全问题，特制定本技术标准。
二、施工项目管理用房的规格要求
1、施工项目管理用房类型：装配式，屋顶形式为双坡，主体材质为岩棉复合板（防火等级为A级），楼梯采取外挂式，施工项目用房的房屋顶、屋檐包边、房屋立柱均为红色。房屋正面二楼栏杆、背面、侧面均应有集团统一宣传标识。
2、具体规格要求（按现场具体情况进行调整）：房屋为轻钢结构，采用方管柱，角铁主梁及连系片梁，楼房下层前后均采用（1.8㎜左右壁厚）80×80方管，需要拼接的构件用螺丝拼接，要求满足有关规范手册外，须满足等强、等钢度要求。屋面与墙体彩钢板采用铝型材和抽芯铆钉相固定。落水系统采用屋面外挑20㎝，自由落水。窗采用塑钢窗，门采用钢制防盗门。
三、施工项目管理用房设计负载
1、楼面每平米承重150kg；
2、屋面每平米承重60kg；
3、抗风力7-8级；
4、地震设防烈度：8级；
5、屋面雪荷载：0.4kn/㎡；
6、屋面风荷载：0.6kn/㎡；
四、房屋材料、部件质量要求
1、彩钢夹芯板质量要求：
（1）钢板及夹芯板应有产品质量合格证明书；
（2）板面平整，色泽均匀，无明显凹凸、翘曲、变形、伤痕；
（3）表明整洁，板面无胶痕与油污；
（4）切口平直，面板向内弯包；
（5）芯板切面整齐，无大块剥落，接缝处无明显间隙。
2、彩钢、铝合金、膨胀螺栓、铆钉等连接材料均应有产品质量合格证明书，表面不得有锈迹、污斑、麻点、划痕。
3、岩棉保温复合板防火等级须达到A级，应有原材料质量保证书和出厂合格证明。
4、轻钢结构的原材料应有质量保证书，轻钢结构构件应有出场厂合格证明。
五、房屋选址的基本要求
1、按照施工现场总平面图位置布置，符合安全、消防要求。
2、不得设置在高压线下，也不得设置在沟边、崖边、江河岸边、强风口处等影响安全的地点。
3、施工项目管理用房应与作业区、居民区保持有效距离。
六、搭设的基本要求
必须符合坚固、安全、防潮、保暖、通风明亮和消防安全规定，不影响周边环境要求。
七、房屋使用及注意事项
1、必须按照生产厂家的规定和要求使用，不得超载使用，严禁改变房屋的构件和使用功能。
2、每间宿舍居住人员不得超过12人，严禁在宿舍里打通铺，不得将用具、工具等带入宿舍内，以增加楼面负载。
3、不得在宿舍内放置电视机，以防人多聚集观看电视，增加楼面负载，造成安全隐患。
4、在浇地坪时要注意楼面承重量，不可超过2㎝厚度。
八、施工项目管理用房验收标准
1、彩钢板无明显擦痕和色差。
2、彩钢板与其他固定物体连接必须牢固。
3、彩钢板垂直偏差不得大于15㎜。
4、彩钢板与彩钢板之间不得有明显缝隙。
5、封檐板安装完毕后，必须检查密封胶是否涂完整。
6、彩钢板与铝材固定时，抽芯铆钉必须排列整齐，间距不得大于400㎜。
7、塑钢窗安装必须平直，与墙板间不能有过大的缝隙，接缝处必须涂密封胶。
8、楼梯必须安装牢固，栏杆板要直，不能有偏差。
9、安装完毕后应打扫清理干净灰尘、垃圾，保持房屋清洁整齐。
九、拆除
待施工人员退场后可拆除该临建房，拆除一般在白天进行，与安装程序相反，必须统一指挥。

附件2： 集团公司施工项目管理用房效果图

装配式双层双坡外挂式半封闭楼梯施工项目用房-前立面（1）

装配式双层双坡外挂式楼梯施工项目用房-前立面（2）

装配式双层双坡楼梯外挂式施工项目用房-背立面

西安建工集团办公室 2012年10月31日印发
