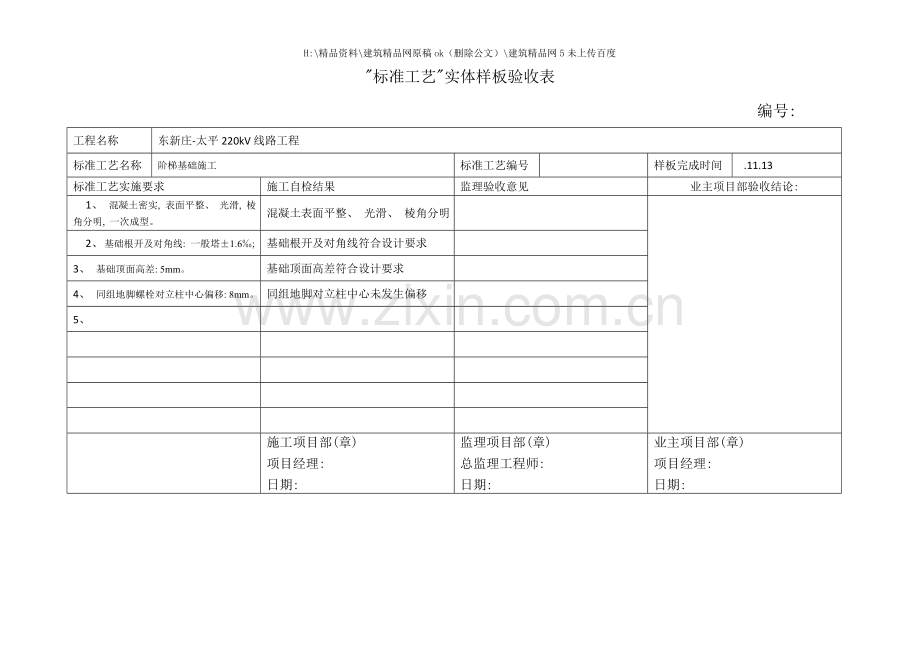

"标准工艺"实体样板验收表
编号:
工程名称
东新庄-太平220kV线路工程
标准工艺名称
阶梯基础施工
标准工艺编号

样板完成时间
.11.13
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
1、 混凝土密实, 表面平整、 光滑, 棱角分明, 一次成型。
混凝土表面平整、 光滑、 棱角分明

2、 基础根开及对角线: 一般塔±1.6‰;
基础根开及对角线符合设计要求

3、 基础顶面高差: 5mm。
基础顶面高差符合设计要求

4、 同组地脚螺栓对立柱中心偏移: 8mm。
同组地脚对立柱中心未发生偏移

5、

施工项目部(章)
项目经理:
日期:
监理项目部(章)
总监理工程师:
日期:
业主项目部(章)
项目经理:
日期:

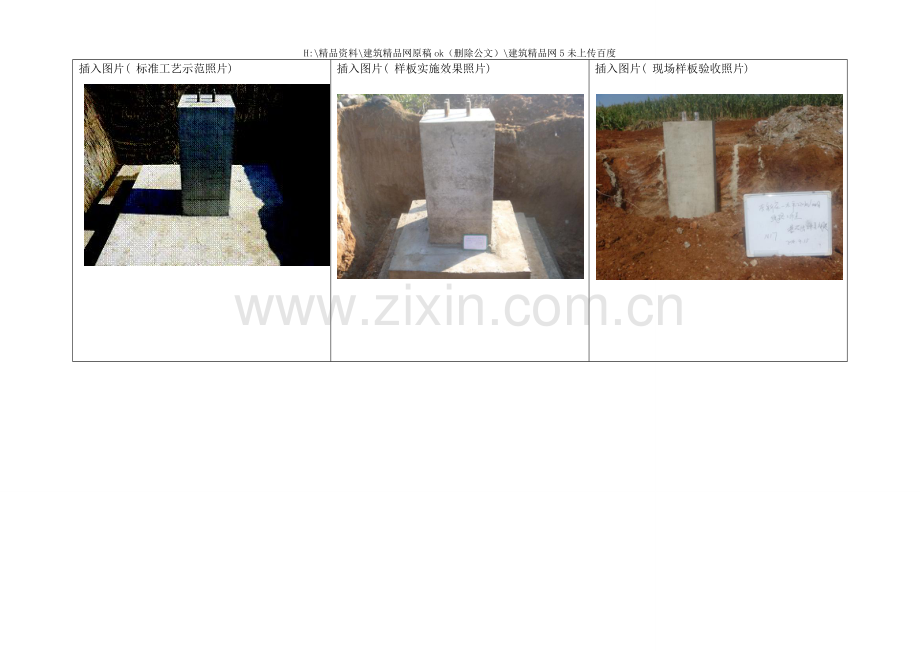

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)
插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号:
工程名称
东新庄-太平220kV线路工程
标准工艺名称
角钢插入基础施工
标准工艺编号

样板完成时间
.11.13
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
1、 插入角钢及钢筋规格、 数量应符合设计要求且制作工艺良好。
角钢及钢筋规格、 数量符合设计要求

2、 基础根开及对角线: ±0.8‰
基础根开及对角线符合设计要求

3、 插入角钢顶点高差: 5mm。
基础顶面高差符合设计要求

4、 插入角钢形心对立柱中心偏移: 8mm。
插入角钢形心对立柱中心未发生偏移

5、 整基基础中心位移: 顺线路方向24mm; 横线路方向24mm。
整基基础中心无位移

施工项目部(章)
项目经理:
日期:
监理项目部(章)
总监理工程师:
日期:
业主项目部(章)
项目经理:
日期:
插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号:
工程名称
东新庄-太平220kV线路工程
标准工艺名称
掏挖基础施工
标准工艺编号

样板完成时间
.11.13
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
1、 孔深不应小于设计值
孔深符合设计要求

2、 成孔尺寸应不小于设计值, 且底部应保证设计锥度和高度。
成孔尺寸符合设计要求。而且底部的锥度和高度符合要求

3、 基础根开及对角线: 一般塔±1.6‰;
基础根开符合要求

4、 整基基础扭转: 一般塔8′
整基基础无扭转

5、

施工项目部(章)
项目经理:
日期:
监理项目部(章)
总监理工程师:
日期:
业主项目部(章)
项目经理:
日期:
插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号:
工程名称
东新庄-太平220kV线路工程
标准工艺名称
接地体制作
标准工艺编号

样板完成时间
.11.13
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
1、 接地体连接前应清除连接部位的浮锈, 接地体间连接必须可靠。
本工程所使用的地线是热镀锌地下

2、 接地体焊接部分应进行防腐处理。
焊接处已做防腐处理

3、

4、

5、

施工项目部(章)
项目经理:
日期:
监理项目部(章)
总监理工程师:
日期:
业主项目部(章)
项目经理:
日期:
插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号:
工程名称
东新庄-太平220kV线路工程
标准工艺名称
角钢铁塔分解组立
标准工艺编号

样板完成时间
.3.21
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
1.塔材无弯曲、 脱锌、 变形、 错孔、 磨损。
检查中未发现塔材弯曲、 脱锌、 变形

2.螺栓的螺纹不应进入剪切面。
由专人进行螺栓分类

3、 自立式转角塔、 终端塔应组立在斜平面的基础上, 向受力反方向预倾斜, 预倾斜符合规定。
组立中由专人进行测量

4、 铁塔组立后, 各相邻节点间主材弯曲度不得超过1/800
符合规定

5、 螺栓穿向应一致美观。螺母拧紧后, 螺杆露出螺母的长度: 对单螺母, 不应小于两个螺距; 对双螺母, 可与螺母相平。螺栓露扣长度不应超过20mm或10个螺距。

符合规定

6.杆塔脚钉安装应齐全, 脚蹬侧不得露丝, 弯钩朝向应一致向上
脚钉朝向一致

7.防盗螺栓安装到位, 扣紧螺母安装齐全, 防盗螺栓安装高度符合设计要求
防盗螺栓安装齐全

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 001
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
OPGW架构型耐张串安装
标准工艺编号

样板完成时间
.05.06
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 绝缘子表面完好干净。

悬挂前进行瓷瓶清理

( 2) 金具串上的各种螺栓、 穿钉及弹簧销子, 除有固定的穿向外, 其余穿向应统一。
螺栓、 穿钉穿向统一

( 3) 引线全线安装位置要统一, 接地引线应自然、 顺畅、 美观。
引线顺畅、 美观

( 4) 放电间隙安装方向朝上。
放电间隙朝上

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 002
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
OPGW防振锤安装工程
标准工艺编号

样板完成时间
.05.06
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 安装OPGW地线上的防振锤应与OPGW平行, 并加装预绞丝, 其安装距离允许偏差≤±24mm。

安装距离符合要求

( 2) 防振锤大小头及螺栓的穿向应符合图纸要求。
安装符合要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 003
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
导地线展放工程
标准工艺编号

样板完成时间
.04.05
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 导地线规格应符合设计要求。

导地线规格符合设计要求

( 2) 导地线接续管位置与耐张线夹、 悬垂线夹的距离满足规范要求。

满足规范要求

( 3) 在不允许接头档内, 严禁接续或补修。

严格按照设计要求进行施工

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 004
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
附件安装
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 绝缘子表面完好干净。

绝缘子表面完好

( 2) 绝缘子串上的各种螺栓、 穿钉及弹簧销子, 除有固定的穿向外, 其余穿向应统一。

统一穿向

( 3) 安装线夹时应按设计规定在铝股外缠绕铝包带或预绞丝护线条。

按设计要求缠绕铝包带

( 4) 悬垂线夹安装后, 绝缘子串应垂直地平面, 个别情况其顺线路方向与垂直位置的偏移角不应超过4°, 且最大允许偏差≤150mm。

安装后符合要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 005
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
导线耐张管压接
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 耐张管、 引流板的型号和引流板的角度应符合图纸要求。

符合图纸要求

( 2) 导线的连接部分不得有线股绞制不良、 断股、 缺股等缺陷。压接后管口附近不得有明显的松股现象。

由专人进行压接

( 3) 压后弯曲度不能大于1.6%, 否则应校直, 校直后的耐张管不得有裂纹。

由项目部质量员现场进行检查

( 4) 铝件的电气接触面应平整、 光洁, 不允许有毛刺或超过板厚极限偏差的碰伤、 划伤、 凹坑及压痕等缺陷。

由项目部质量员现场进行检查

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 006
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
地线耐张管压接
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 接续管的型号应符合图纸要求。

符合图纸要求

( 2) 地线的连接部分不得有线股绞制不良、 断股、 缺股等缺陷; 压接后管口附近不得有明显的松股现象。

由专人进行压接

( 3) 压后弯曲度不能大于1.6%, 否则应校直, 校直后的耐张管不得有裂纹。

由项目部质量员现场进行检查

( 4) 铝件的电气接触面应平整、 光洁, 不允许有毛刺或超过板厚极限偏差的碰伤、 划伤、 凹坑及压痕等缺陷。

由项目部质量员现场进行检查

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 007
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
多联导线耐张绝缘子串安装
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 绝缘子串表面完好干净。在安装好弹簧销子的情况下, 球头不得自碗头中脱出。绝缘子串与端部附件不应有明显的歪斜。

绝缘子表面完好干净, 各部销钉安装完整

( 2) 球头和碗头与绝缘子连接应装备有可靠的锁紧装置。

连接可靠

( 3) 各联绝缘子串受力应均衡。
符合要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 008
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
导线I型悬垂绝缘子串安装工程
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 绝缘子表面完好干净。在安装好弹簧销子的情况下, 球头不得自碗头中脱出。绝缘子串与端部附件不应有明显的歪斜。

绝缘子表面完好干净, 各部销钉安装完整

( 2) 球头和碗头与绝缘子连接应装备有可靠的锁紧装置。

连接可靠

( 3) 各种类型的铝质绞线, 安装线夹时应按设计规定在铝股外缠绕铝包带或预绞丝护线条。
符合要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 009
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
均压环、 屏蔽环安装工程
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 均压环、 屏蔽环不得变形, 表面光洁, 不得有凸凹等损伤。

安装完整

( 2) 均压环、 屏蔽环对各部位距离满足设计要求。

符合要求

( 3) 均压环应与导线平行, 屏蔽环应与导线垂直。
符合要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 010
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
接地型地线悬垂金具安装
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 地线悬垂串上的各种螺栓、 穿钉及弹簧销子, 除有固定的穿向外, 其余穿向应统一。

统一穿向

( 2) 悬垂线夹安装后, 悬垂串应垂直地平面。

符合要求

( 3) 接地引线全线安装位置要统一, 接地引线应顺畅、 美观。
接地引线统一美观

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 011
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
接地型地线耐张金具安装
标准工艺编号

样板完成时间
.8.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 地线金具串上的各种螺栓和穿钉, 除有固定的穿向外, 其余穿向应统一。

统一穿向

( 2) 接地引线全线安装位置要统一, 接地引线应顺畅、 美观。

接地引线统一美观

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 012
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
软引流线制作
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 引流线不宜从均压环内穿过, 并避免与其它部件相摩擦。

符合要求

( 2) 引流线间隔棒( 结构面) 应垂直于引流线束。

符合要求

( 3) 引流线安装后, 检查引流线弧垂及引流线与塔身的最小间隙, 应符合要求。

符合要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 013
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
地线防振锤安装
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 导线防振锤应与地平面垂直, 其安装距离允许偏差≤±24mm。

符合要求

( 2) 防振锤分大小头时, 大小头及螺栓的穿向应符合图纸要求。

符合设计要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 014
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
OPGW弧垂控制
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 当穿越电力线时, 在被穿越导线最大弧垂状态下, OPGW对被穿越导线的净空距离, 应符合规程规定。

符合规程规定

( 2) 挂线时对孤立档或较小的耐张段及大跨越耐张段等的过牵引长度不得超过设计值。

符合设计要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 015
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
OPGW悬垂串安装
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 金具串上的各种螺栓、 穿钉, 除有固定的穿向外, 其余穿向应统一。

穿钉、 螺栓穿向符合统一要求

( 2) 接地引线全线安装位置要统一, 接地引线应顺畅、 美观。
符合设计要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 016
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
OPGW接头型耐张串安装
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 金具串上的各种螺栓、 穿钉, 除有固定的穿向外, 其余穿向应统一。

穿钉、 螺栓穿向符合统一要求

( 2) 接地引线全线安装位置要统一, 接地引线应顺畅、 美观。
符合设计要求

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)

"标准工艺"实体样板验收表
编号: 017
工程名称
东新庄-太平220kV双回线路工程
标准工艺名称
OPGW直通型耐张串安装
标准工艺编号

样板完成时间
.05.10
标准工艺实施要求
施工自检结果
监理验收意见
业主项目部验收结论:
( 1) 采用预绞式耐张线夹。

缠绕紧密, 美观

( 2) 金具串上的各种螺栓、 穿钉及弹簧销子, 除有固定的穿向外, 其余穿向应统一。
螺栓、 穿钉穿向统一

( 3) 引线全线安装位置要统一, 接地引线应自然、 顺畅、 美观。
引线顺畅、 美观

施工项目部(章)
项目经理:
日 期:
监理项目部(章)
总监理工程师:
日 期:
业主项目部(章)
项目经理:
日 期:

插入图片( 标准工艺示范照片)

插入图片( 样板实施效果照片)

插入图片( 现场样板验收照片)
