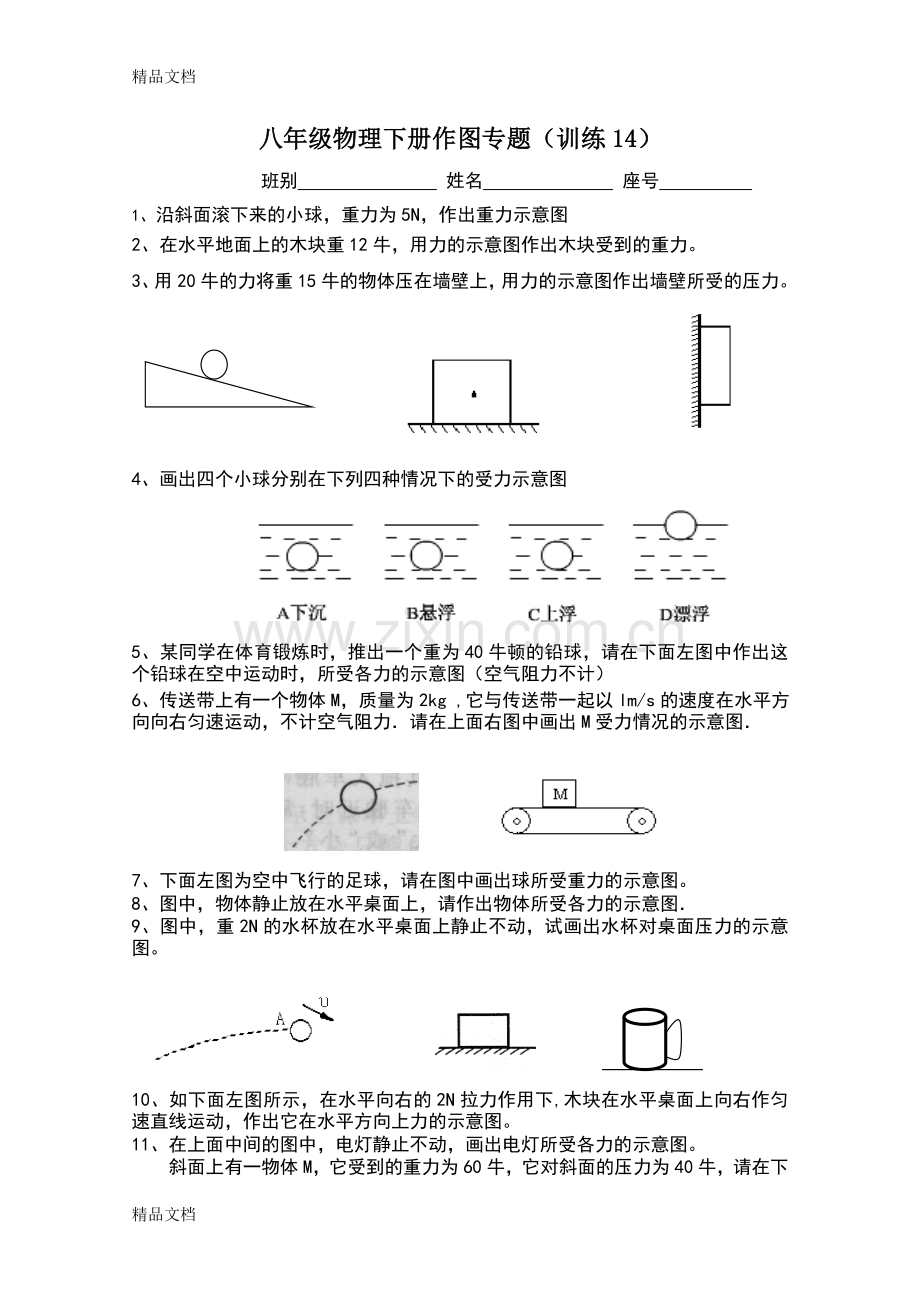

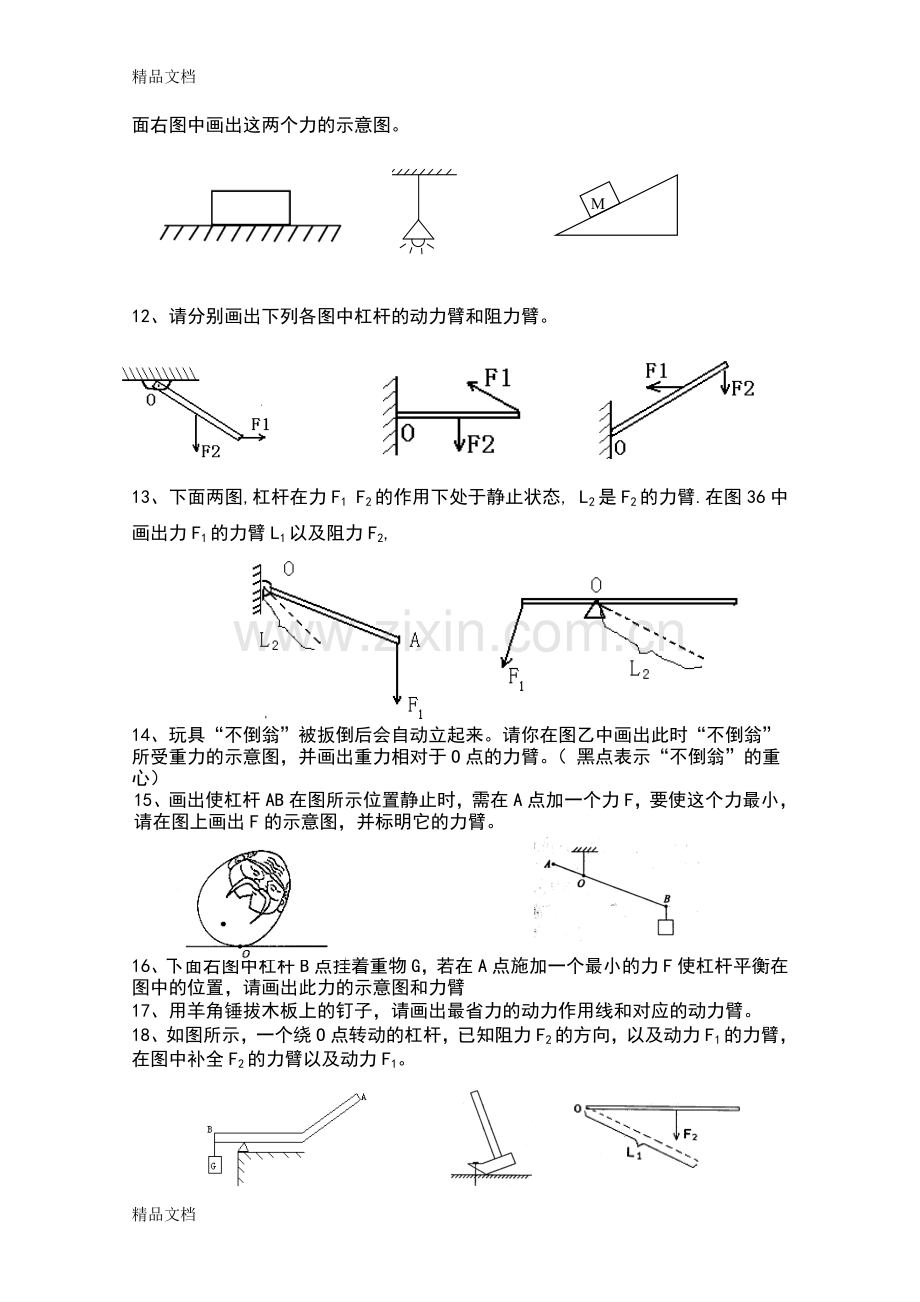

精品文档八年级物理下册作图专题（训练14）班别 姓名 座号 1、沿斜面滚下来的小球，重力为5N，作出重力示意图2、在水平地面上的木块重12牛，用力的示意图作出木块受到的重力。 图25 图263、用20牛的力将重15牛的物体压在墙壁上，用力的示意图作出墙壁所受的压力。4、画出四个小球分别在下列四种情况下的受力示意图5、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在下面左图中作出这个铅球在空中运动时，所受各力的示意图（空气阻力不计）6、传送带上有一个物体M，质量为2kg ,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力请在上面右图中画出M受力情况的示意图7、下面左图为空中飞行的足球，请在图中画出球所受重力的示意图。8、图中，物体静止放在水平桌面上，请作出物体所受各力的示意图9、图中，重2N的水杯放在水平桌面上静止不动，试画出水杯对桌面压力的示意图。10、如下面左图所示，在水平向右的2N拉力作用下,木块在水平桌面上向右作匀速直线运动，作出它在水平方向上力的示意图。11、在上面中间的图中，电灯静止不动，画出电灯所受各力的示意图。斜面上有一物体M，它受到的重力为60牛，它对斜面的压力为40牛，请在下面右图中画出这两个力的示意图。M12、请分别画出下列各图中杠杆的动力臂和阻力臂。13、下面两图,杠杆在力F1 F2的作用下处于静止状态, L2是F2的力臂.在图36中画出力F1的力臂L1以及阻力F2, 14、玩具“不倒翁”被扳倒后会自动立起来。请你在图乙中画出此时“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂。（ 黑点表示“不倒翁”的重心） 15、画出使杠杆AB在图所示位置静止时，需在A点加一个力F，要使这个力最小，请在图上画出F的示意图，并标明它的力臂。16、下面右图中杠杆B点挂着重物G，若在A点施加一个最小的力F使杠杆平衡在图中的位置，请画出此力的示意图和力臂17、用羊角锤拔木板上的钉子，请画出最省力的动力作用线和对应的动力臂。18、如图所示，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。 17、按要求串绕滑轮组。（起作用的绳子根数分别是2、3、4、4）18、车子陷在坑里，画出图中滑轮组拖车的最佳绕法。18、如图，自来水管中的水正在流淌，请大致画出B管中水面的位置。19如图所示，工人用200 N的沿斜面向上的推力，将 一个物重为300N的木箱推上斜面请作出木箱受到的重力和推力的图示20.一球体从空中下落时,已知小球受到的重力为9N,请用力的示意图画出小球受到的重力.21.如图七，一物体m被传送带从A点匀速送到B点，请在图中用示意图表示m受到的所有力。历年中考题22如图841所示，作出物体A对支承面BC的压力示意图。 B B C C如果顾客在消费中受到营业员的热情，主动而周到的服务，那就会有一种受到尊重的感觉，甚至会形成一种惠顾心理，经常会再次光顾，并为你介绍新的顾客群。而且顾客的购买动机并非全是由需求而引起的，它会随环境心情而转变。图841附件（二）：调查问卷设计AA300-400元1632%（2） 缺乏经营经验23、如图所示，作出物体重力和对斜面的压力的示意图。（1） 政策优势24、如图所示，作出物体的重力6N和压力3N的图示25、右图所示是三个相同的烧杯，甲杯放盐水，乙杯放煤油，丙杯放水，当杯底受到液体压强相等时，画出杯内液面的大概位置。此次调查以女生为主，男生只占很少比例，调查发现58的学生月生活费基本在400元左右，其具体分布如（图1-1）价格便宜些 服务热情周到 店面装饰有个性 商品新颖多样是 否26（1）画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图词 （2）如图2，杠杆OB，画出力F的力臂L（3）如图13所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。 根据调查资料分析：大学生的消费购买能力还是有限的，为此DIY手工艺品的消费不能高，这才有广阔的市场。27(1)如图7所示，物体静止在斜面上，画出它所受重力和支持力的示意图。(2)画出图6中力F的力臂 （二）创业优势分析精品文档
