PCR实验室北京儿童医院.pptx

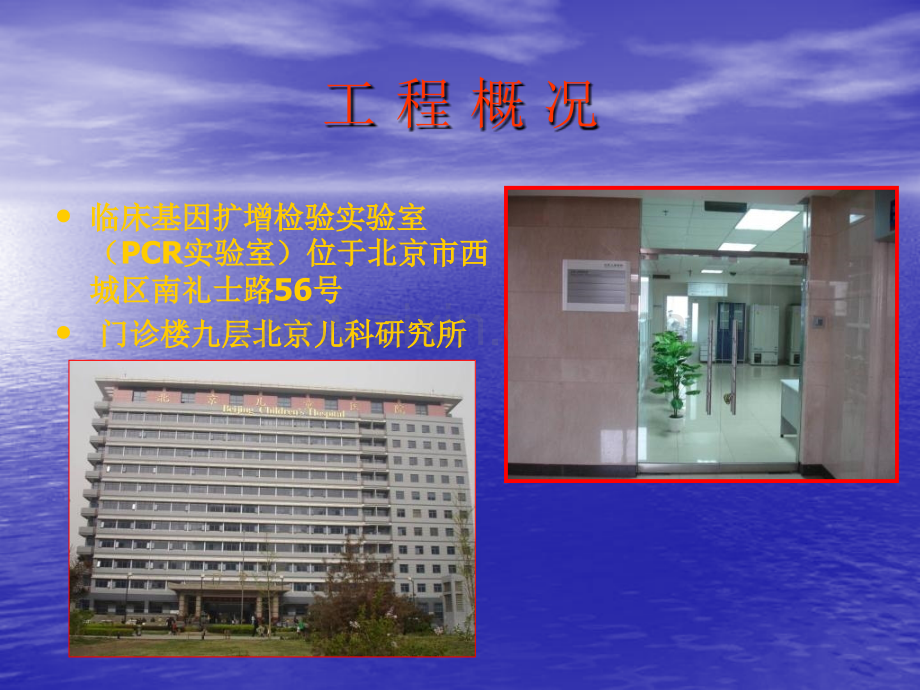

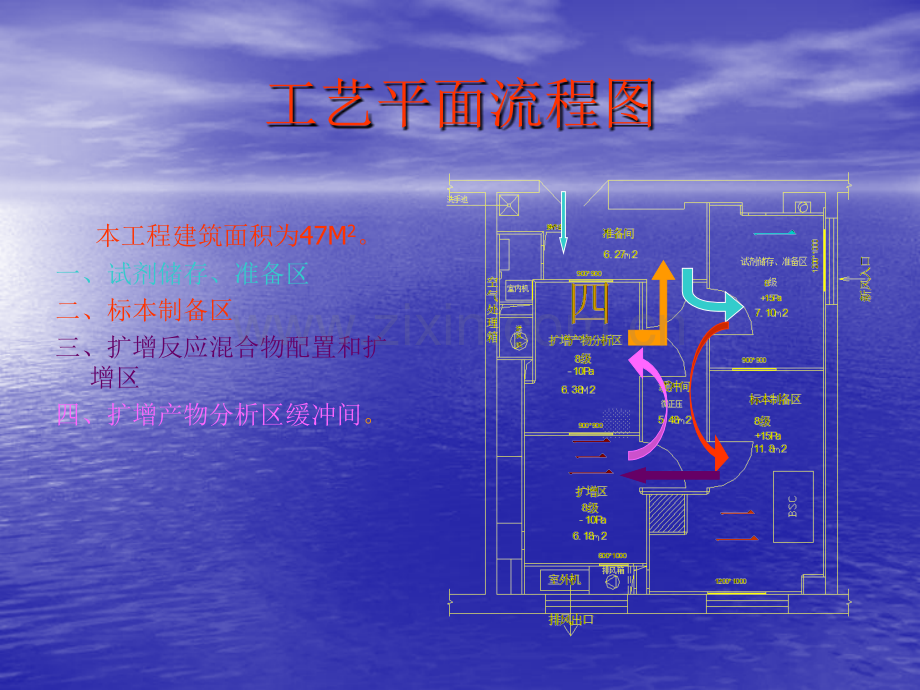

工 程 概 况临床基因扩增检验实验室临床基因扩增检验实验室（PCR实验室）位于北京市西实验室）位于北京市西城区南礼士路城区南礼士路56号号 门诊楼九层北京儿科研究所门诊楼九层北京儿科研究所工艺平面流程图 本工程建筑面积为47M2。一、试剂储存、准备区二、标本制备区三、扩增反应混合物配置和扩增区四、扩增产物分析区缓冲间。设计依据 1 1、临床基因扩增检验实验室管理暂行办法临床基因扩增检验实验室管理暂行办法 卫生部卫生部 2 2、生物安全实验室建筑技术规范生物安全实验室建筑技术规范 GB50346-2004 GB50346-2004；3 3、洁净厂房设计规范洁净厂房设计规范GB50073GB5007320012001；4 4、高效空气过滤器高效空气过滤器GB13554GB135549292；5 5、实验室生物安全通用要求实验室生物安全通用要求GB 19489-2004GB 19489-2004；6 6、中华人民共和国卫生部中华人民共和国卫生部WS233-2002WS233-2002微生物和生物医微生物和生物医 学实验室生物安全通用准则；学实验室生物安全通用准则；PCR实验室导向图导向图作用：1、在准备间可更直观的了解实验室的布局；3、减少对实验室的污染；2、了解实验室参数；各区域都必须有明确的标记一、试剂储存、准备区专用办公用品 各区域都必须有明确的标记二、标本制备区生物安全柜代替超净台 各区域都必须有明确的标记三、扩增反应混合物配置和扩增区不同的工作区域物品不不同的工作区域物品不能混淆能混淆 不间断电源保证资料不间断电源保证资料不丢失不丢失不同工作区域设备设备明确标记各区域都必须有明确的标记 四、扩增产物分析区缓冲间房间布局明确的房间标示生物安全标示正压负压各区不同颜色 特定工作服新风系统综合利用原有中央空调；不破坏建筑物外立面；窗口取新风；降低运行成本。送风系统原理图送风气流；全新风系统：经粗效、中效、高效三级过滤。空气混合处理箱送风系统人性化设计：人性化设计：1 1、便于检修；、便于检修；2 2、每个部分清楚；、每个部分清楚；定风量阀送风系统初、中、高效过滤器过滤0.3 m微生物排风系统为中效过滤器送风系统风管保温尚未加装保温已经增加保温紧急发光疏散指示标志消防疏散指示标示消防疏散指示标示人性化设计在准备间可方便观察实在准备间可方便观察实验室运行参数；验室运行参数；电泳铝合金密闭门；电泳铝合金密闭门；防止对室内污染；防止对室内污染；人性化设计压差表：压差表：试剂储存和准备区（试剂储存和准备区（+15Pa+15Pa）；）；标本制备区标本制备区(+15Pa)(+15Pa)；扩增反应混合物配置和扩增区扩增反应混合物配置和扩增区(-10Pa)(-10Pa)；扩增产物分析区扩增产物分析区(-10Pa)(-10Pa)。建筑、结构、装修可自动关闭的密闭门；闭门器；建筑、结构、装修宽敞明亮的缓冲走廊；宽敞明亮的缓冲走廊；各区不同颜色特定工作服；各区不同颜色特定工作服；带观察窗电泳铝合金密闭门带观察窗电泳铝合金密闭门建筑、结构、装修两区之间明亮宽敞的观察窗；具有安全感；建筑、结构、装修可自动关闭的密闭门；闭门器；建筑、结构、装修宽敞明亮的缓冲走廊；宽敞明亮的缓冲走廊；各区不同颜色特定工作服；各区不同颜色特定工作服；带观察窗电泳铝合金密闭门带观察窗电泳铝合金密闭门排风系统原理图全排风系统全排风系统经中效过滤经中效过滤排出建筑物排出建筑物排风系统人性化设计：1、便于检修；2、每个部分清楚；排风系统全排风系统；中效过滤器；可调百叶。通风空调系统降噪和防震的软连接软连接设计竣工报告专家验收；仪器调试；竣工报告权威机构检测报告；一次验收合格；竣工报告一次检测合格优 势PCRPCR实验室的设计、建造、检验、验收、运行使实验室的设计、建造、检验、验收、运行使用的各个环节，必须严格遵从各有关规定，循序用的各个环节，必须严格遵从各有关规定，循序进行，严格控制，一个好的工程建成必定是参与进行，严格控制，一个好的工程建成必定是参与各方科学决策，精心设计，紧密配合，严格管理，各方科学决策，精心设计，紧密配合，严格管理，精心实施的结晶。精心实施的结晶。本公司在众多工程实践中，已积累了一定的经验，本公司在众多工程实践中，已积累了一定的经验，形成了鲜明的设计特色和建造风格，在业内确立形成了鲜明的设计特色和建造风格，在业内确立了一定的领先优势。了一定的领先优势。感谢各位领导观赏北京克力爱尔生物实验室工程有限公司北京克力爱尔生物实验室工程有限公司
