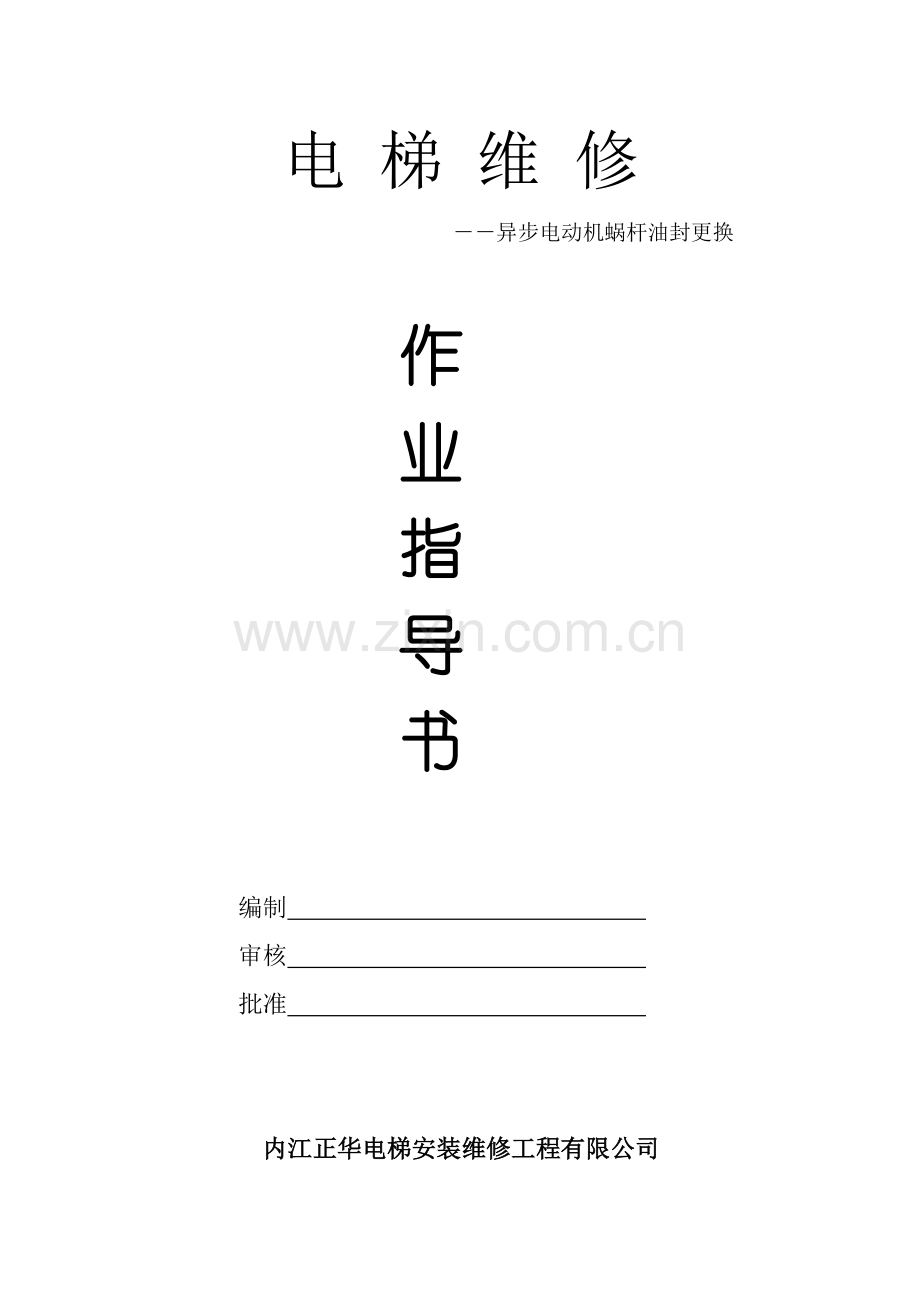

电 梯 维 修
－－异步电动机蜗杆油封更换

作
业
指
导
书

编制
审核
批准

内江正华电梯安装维修工程有限公司
前言
在电梯维修中，经常遇到曳引机使用几年后油箱因油封老化或磨损而密封不严，造成涡轮蜗杆处渗漏机油，使油箱油位下降或严重不足，使机房环境恶化。若不及时处理，严重时会使涡轮蜗杆油隙不足磨损铜质涡轮，使曳引机抖动、转动力矩增大，造成永久性损坏。因而在维修保养过程中要经常进行油箱油位和油封密闭性的检查，尤以蜗杆为高速转动部件且处油箱低位，对油封的磨损和渗漏更应引起重视。
下面以三菱异步电动机为动力的曳引机蜗杆油封更换为例，详细阐述蜗杆油封更换步骤和注意事项。
一、 熟悉现场情况
1、 机房吊钩的设置和位置是否方便承吊曳引电机
2、 曳引机的结构是否方便拆卸
3、 现场确认所需工具的型号
4、 确认所需更换材料的型号和使用量
5、 机房空间和照度的勘察
二、 人员的组织
需配备专业电工、钳工各一名，辅工两名。
三、 工具的领用
1、30#呆板、梅花板 各一把
2、16-18呆、梅 各一把
3、14#、10#呆板 各一把
4、二吨手拉葫芦 一个
5、电筒
6、吊绳
7、油盆及油污容器
8、常用电工工具一套
四、 材料的准备
1、 油封 55×78×12
2、 曳引机油 8升（公斤）
3、 汽、柴油 5升（公斤）
五、 劳保防护用品的领用
1、 手套
2、 去污棉纱
六、 施工步骤
1、 在首层放置或悬挂“电梯正在维修中”警示标牌。
2、 电梯运行至顶层并关闭厅轿门，机房转检修状态，关闭供电电源。
3、 手动溜车使对重全部承载在对重缓冲器上。可完全打开抱闸，用盘车手盘上下晃动予以确认。（在此过程中可先行拆松联轴器螺母，方便后续的联轴器拆卸工作。严禁当前拆除螺栓。）
4、 松弛抱闸，利用吊钩用手拉葫芦悬吊曳引电机使其力
5、 放干曳引油箱内的曳引机油。
6、 拆卸。
拆卸电气：
⑴拆除旋转编码器‘
⑵拆除电机接线
⑶拆除抱闸线圈和抱闸检测触电的接线
机械拆卸：
⑴拆除联轴器螺母、螺栓
⑵拆除电机与曳引机的连结螺栓，取出定位销。
⑶起吊并拆下电机
⑷拆除抱闸轮鼓
⑸拆下蜗杆油封盘并拆下损坏的油封
7、 将完好的油封组装进油封盘内，并小心敲平齐。
8、 清扫各工件卫生，各组装工作面应擦拭干净，螺栓、螺母擦抹润滑油备用。
9、 用汽、柴油清洗曳引机涡轮油箱，确认已无油泥和金属碎屑。
10、 擦拭干净蜗杆，在蜗杆上套入柔软的塑料薄膜进行防护。
11、 组装工作
机械组装：
⑴在蜗杆上小心套入有封盘， 不要损伤油封工作面，同步扯出保护用的塑料薄膜，并安装定位。
⑵在蜗杆上装好轴销，将内圈涂抹润滑油的抱闸轮毂套入蜗杆，并安装定位。
⑶吊入曳引电机，使联轴器对位并穿好连结螺栓
⑷安装电机螺栓---> 对位插入定位销--->敲进定位销----> 拧紧电机螺栓--à戴上联轴器螺栓的螺母并拧紧（为方便操作，此部拧紧工作可在慢车运行时进行）
⑸在曳引机油箱内注入齿轮油至油表范围。
电气组装：
⑴安装旋转编码器 并接线。
⑵曳引电机的接线
⑶抱闸线圈和抱闸检测触电的接线
12、 检查并调整抱闸间隙小于0.7mm
13、 手动盘车使对重离开缓冲器应灵活无擦挂阻碍。
七、试车
1、再次确认手动盘车无异常，抱闸弹簧压缩量足够。
2、检修状态运行应正常无异响、抱闸无摩擦。
3、快车运行应正常，电机和曳引机无异响、无明显温升。
4、轿内无人状态下进行快车拉闸实验。上下行制动范围应在250mm----350mm之间，制动良好。
5、对重缓冲器复位良好，开关动作可靠。
6、电流测定 ：检修\自动 两种工况下，实际电流≤额定电流。
八、表格的填写
本次工作相关项目的表格参数的填写与确认。
