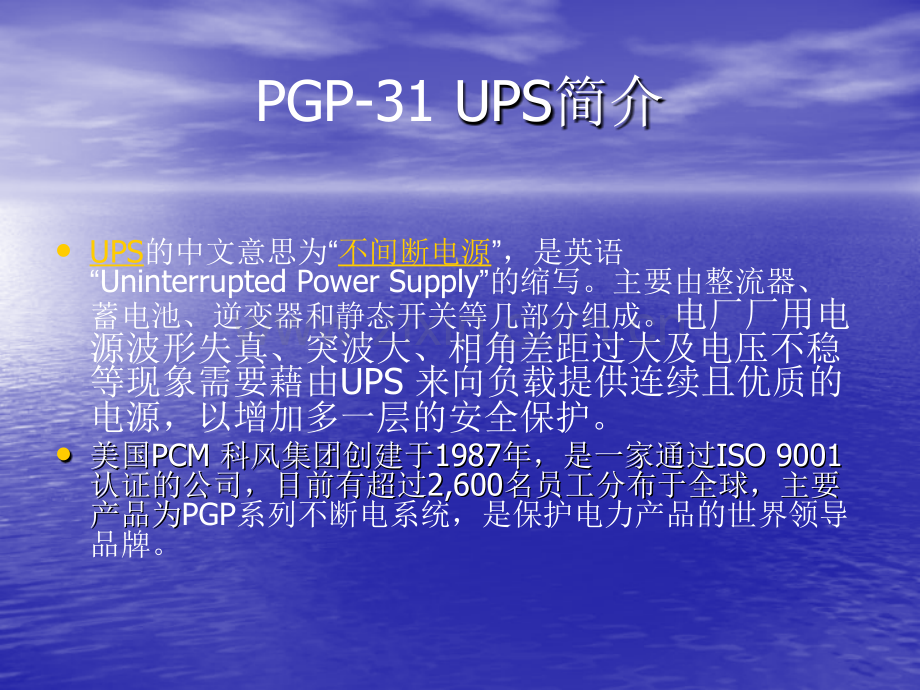

金陵电厂金陵电厂PGP-31 UPS简介杨玮峰PGP-31 UPS简介UPS的中文意思为“不间断电源”，是英语“Uninterrupted Power Supply”的缩写。主要由整流器、蓄电池、逆变器和静态开关等几部分组成。电厂厂用电源波形失真、突波大、相角差距过大及电压不稳等现象需要藉由UPS 来向负载提供连续且优质的电源，以增加多一层的安全保护。美国美国PCM PCM 科风集团创建于科风集团创建于19871987年，是一家通过年，是一家通过ISO 9001 ISO 9001 认证的公司，目前有超过认证的公司，目前有超过2,6002,600名员工分布于全球，主要名员工分布于全球，主要产品为产品为PGP系列不断电系统，是保护电力产品的世界领导品牌。特色与优点工业型电厂专用UPS，采用高效能和宽大安全范围之零件，适用于相对较恶劣的温度、湿度或较污秽的工业环境输入、输出隔离变压器，增强UPS 抗电压和负载的冲击能力。可靠逆向二极管，使直流母线可直接入。可靠静态旁路和手动维修旁路。输出过载、短路保护功能，确保设备安全。输入高低压保护，当输入电压过高或过低，超过额定值时，系统会跳至旁路，以保护系统本身。双工作电源，提供两组独立的工作电源，当主工作电源损坏时，立即由第二组工作电源替补上，不会造成系统无法工作，以提高系统的稳定性及可靠性。工作、旁路切换无延时。正常切换0ms；故障切换2ms。系统结构方框图(1)主电源输入开关(S3)；(2)备用电源输入开关(S2)；(3)输入继电器(4)AC 电感器；(5)输入隔离变压器；(6)维修旁路开关(S6)(7)整流器；(8)电池辅助开关(S1)；(9)DC 电感器(10)电池开关(S4)；(11)逆向二极管；(12)逆变器IGBT 模组(13)逆变器之隔离变压器(14)静态开关 (15)输出开关(S5)系统主要模组功能介绍整流器模组(1)整流器模组使用SCR（可控硅整流器）元件，将交流转变爲直流电压。(2)在整流器模组里，结合CPLD（可编程逻辑器件）与DSP（数字信号处理）双重控制法则，让整流器更稳定与可靠。(3)完善的过高压保护系统。(4)相序错误及欠相侦测。(5)DC 电压缓启动功能。逆变器模组(1)使用IGBT（隔离栅双极晶体管）作爲功率元件。(2)导入高科技DSP 应用技术，逆变器模组控制数位化。(3)采用数位控制处理，改善模拟零件老化、温度偏移及降低使用零件数量，以提高系统可靠度。(4)数位控制整合A/D 讯号处理，10bit 解析度及高速转换能力。(5)可与整流充电机、AS-400 介面板、IGBT Driver、静态转换板、LCD 面板、PT 板、CT板来连接串成整机。静态开关模组(1)主要使用SCR 元件来作爲INV 及BYPASS 回路切换，并以高频的电子技术来作控制。(2)采用高频技术隔离触发电路，此电路功能能有效率对SCR 来作触发控制，使两组回路达到零中断。(3)完全接受DSP 主动控制，具有非致能、旁路和逆变回路的触发状态。输入启动/保护电磁开关(1)市电复电及初次供电时，将经由主控板侦测电压以推迟投入输入电磁开关，避免在市电复电时，突波冲击到主机输入。(2)无论初次送电或是运转中，输入过高/低压，或是欠相及相序错误时，经由主控板作侦测控制，作爲输入电磁开关动作切离，保护主机设备。操作面板下图为PGP-31 系列二代机操作面板，置于系统机箱前端，系统所有状态皆可在面板上一目了然，并可透过面板上的操作按键来进行控制及设定。面板中包含了LCD 显示器、系统流程指示灯、八个操作按键、一个紧急停止按键、蜂鸣器、告警LED、状态LED。LCD 显示器LCD 显示器可显示许多系统重要信息、历史纪录、系统参数、现在时间等系统信息。本系统的LCD 显示器使320*240 像素背光型液晶显示器，内含背光LED 可使画面更加清晰明亮，当系统操作按键超过三分钟未被使用时，系统会使LCD 内的背光LED 熄灭，以节省电源，而当操作按键再次被使用时，LCD 内的背光LED 会立即恢复明亮，供使用者使用。系统流程指示灯输入LED(INPUT)-正常电源输入时时，此LED 灯会亮起，表示输入电源正常。整流器LED(RECTIFIER)-当整流器在正常情况下工作时，此LED 灯会亮起，表示整流器工作正常。充电LED(CHARGE)未用放电LED(DISCHARGE)-当系统无电源输入，由电池供电时，此LED 灯会亮起，表示此时系统是由电池供电。逆变器LED(INVERTER)-当逆变器激活时，此LED 灯会亮起，表示系统输出是由逆变器供应。输出LED(OUTPUT)-此LED 灯亮起，表示系统已提供输出电源旁路LED(BYPASS)-当系统由旁路电源提供输出时，此LED 灯会亮起维修旁路LED(MANUAL BYPASS)-此LED 灯亮起，表示此时已在维修旁路状态，逆变器无法激活，系统将主电源直接输出。正常运行模式系统流程指示灯运行时，共可分为下列四种模式：系统正常运转模式:INPUT、RECTIFIER、CHARGE、INVERTER、OUTPUT 灯亮，其余熄灭。系统旁路运转模式:BYPASS、OUTPUT 灯亮，其余熄灭。电池供应运转模式:DISCHARGE、INVERTER、OUTPUT 灯亮，其余熄灭。维修旁路运转模式:S6 无熔丝开关切换至ON 位置时，只有MANUAL BYPASS 灯亮，其余熄灭，此时表示系统已正确切换到维修旁路，待S1、S2、S3(无熔丝开关)、S4(电池开关)OFF 后，再使用放电治具泄放DC 电容器上之电压完成后，MANUALBYPASS 熄灭，此时即可执行保养与维修。告警LED当系统有较严重的异常状况发生时，告警LED 会亮起，使用者可透过亮起的LED 灯，查看对应的错误讯息整流器电源异常(RECT AC FAIL)-整流器的交流输入电源异常，可能是交流输入电源超过所能承受的范围、频率超出范围或相序错误所引起，而导致整流器关闭，系统关机。备用电源异常(RES AC FAIL)-备用交流输入电源异常，可能是备用交流输入电源超过所能承受的范围、频率超出范围所引起。温度异常(TEMP)-机内温度过高。系统过载(OVERLOAD)-当系统输出负载超过设定值时，此LED 灯亮。直流电压过高(HIGH DC)-直流电压超过范围时，此LED 灯亮。电池低电压(BAT LOW)-直流电压低于范围时，此LED 灯亮电池电压过低关机(BATTERY LOW SHUTDOWN)-直流电压低于电池低压点，逆变器禁止工作，系统关机，此LED灯亮异常(FAULT)-系统有不正常情况发生时，如温度过高、过载、直流电压过高、短路、旁路开关开启或紧急停止按键被按下时，导致系统逆变器关闭。状态LED共有22 个状态LED，可将系统目前状态信息提供给使用者，当系统有不正常情况发生时，LED 灯会亮起，告知使用者，快速的判定UPS 的状况逆变器运转(INVERTER ON)逆变器已激活，正在运转中。逆变器静态开关开启(INVERTER STATIC SWITCH ON)逆变器的静态开关开启，当此开关开启时，备用电源的静态开关相对关闭，此时的输出电压由逆变器提供。输出短路(OUTPUT SHORT CIRCUIT)系统输出短路。逆变器异常逆变器关闭(INVERTER FAIL INV SHUTDOWN)由于逆变器的输出电压异常，导致逆变器关闭。旁路开关开启逆变器关闭(BYPASS ON INV SHUTDOWN)当系统逆变器运转中，维修旁路无熔丝开关被开启时，系统逆变器将强制关闭，此灯亮起。直流链电压过高逆变器关闭(HIGH DC BUS INV SHUTDOWN)系统运转中，直流链电压超过额定值，系统逆变器关闭。逆变器过载逆变器关闭(INV OVERLOAD INV SHUTDOWN)系统输出负载超过逆变器所能负荷的范围时，逆变器将自动关闭，此时请将负载降低，系统会自动侦测负载量，若在允许的额定范围内时，系统会再次激活。状态LED备用电源电压异常(RESERVE AC FAIL)交流备用电源电压异常，超过额定范围。电池测试(BATTERY TEST)当系统正在执行电池测试时，此LED 灯会亮起。70%负载(70%LOAD)系统输出负载在额定的70%以上125%负载(125%LOAD)系统输出负载在额定的125%以上。备用电源频率异常(RESERVE FREQ FAIL)交流备用电源频率异常，超过额定范围。电池低电压(BATTERY LOW)直流电压低于范围时，接近电池低电压关机时，此LED 灯亮起。电池低电压逆变器关闭(BATTERY LOW SHUTDOWN)直流电压低于电池低压点，低于逆变器最低工作电压，逆变器强制关闭，此LED 灯亮起。整流器电源异常(RECTIFIER AC FAIL)整流器的交流输入电源异常，导致整流器关闭，系统关机。输入相序错误(ROTATION ERROR)系统交流输入相序错误。状态LED整流器关闭(RECTIFIER SHUTDOWN)整流器输入电源异常，导致整流器关闭，当异常状况排除后，系统会自动激活。整流器直流电压过高(RECTIFIER HIGH DC)直流电压高于范围时，高于逆变器最高工作电压，逆变器强制关闭，此LED 灯亮起。均充中(BOOST CHARGE)当此灯亮起时，表示系统对电池均充中。紧急关机按键激活(EMERGENCY STOP)紧急关机按键被按下，系统逆变器强制关闭。110%LOAD系统输出负载在额定的110%以上。150%LOAD系统输出负载在额定的150%以上。操作流程开、关机操作程序S1 开关：电池辅助开关S2 开关：备用电源输入开关S3 开关：主电源输入开关S4 开关：电池输入开关S5 开关：主机输出开关S6 开关：主机维修时手动旁路开关操作流程维修操作程序检修：按LCD 面板OFF 按键后，LCD 会跳出确认画面，此时请按ENTER 确认，此时面板LEDINVERTER 灯熄灭转由BYPASS 灯亮，移除S6 压板，打开S6，再依次关闭S5，S4，S3，S2即可恢复：依序开启S1、S2、S3 及S5，关闭S6，此时BYPASS LED 灯亮起，经过510 秒后，开启S4 开关，关闭S1 开关，按LCD 面板ON 键，LCD 会跳出确认画面，此时请按ENTER键确认，约一分钟后INVERTER LED 灯亮，使用电表量测端子台B+及B-直流电压是否正确，以及量测端子台输出电压、频率是否正确，如果正确则此系统表示开机成功，最后将S6 压板锁回复原更换电池步骤关闭INVERTER于显示面板中按下“OFF键，再按下“ENTER(确定)键关闭UPS，此时UPS 进入旁路输入状态。(2)进入维修旁路状态将“S6开关开启到“ON的位置并使用挡片固定，然后依序关闭S5，S4，S3，S2 开关(“OFF位置)。(3)更换电池等待一分钟后，拆除电池箱连接线并更换成新的电池箱后，依照原来电池与电池间的配接方式，以及原来电池与UPS 间的配线方式重新连接。(连接完成后请确认电池输出电压及极性)。(4)重新开启UPS确认电池箱及连接方式正确无误后，依序开启S1，S2，S3 开关，静待510 秒后，开启S4 开关，并将S1 开关关闭，接着开启S5 开关，关闭S6 开关至“OFF位置并使用挡片固定，接着依照UPS 开机程序开机，待UPS 进入逆变器(Inverter)状态后即完成更换电池工作。
