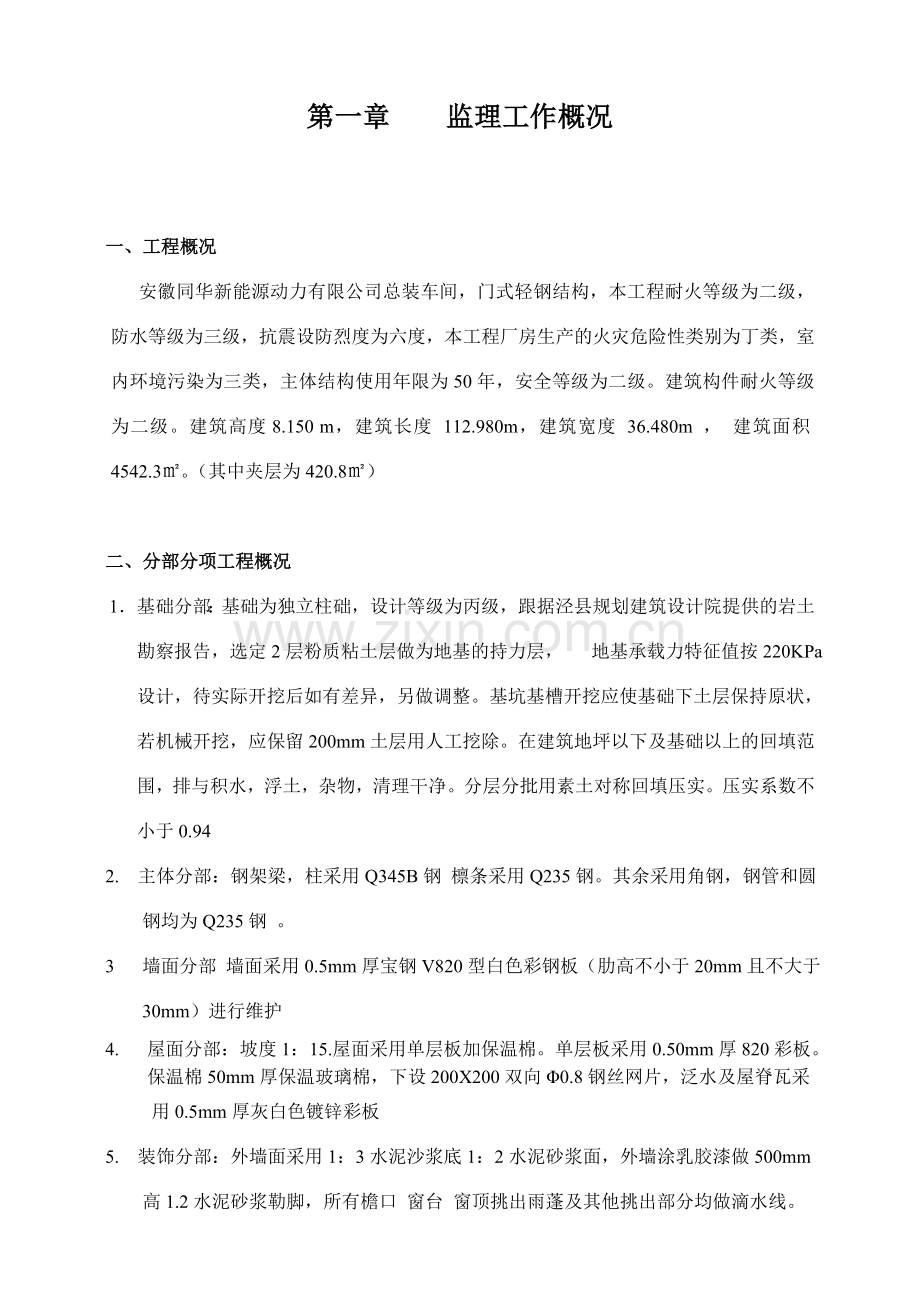

第一章 监理工作概况

一、工程概况
安徽同华新能源动力有限公司总装车间，门式轻钢结构，本工程耐火等级为二级，防水等级为三级，抗震设防烈度为六度，本工程厂房生产的火灾危险性类别为丁类，室内环境污染为三类，主体结构使用年限为50年，安全等级为二级。建筑构件耐火等级为二级。建筑高度8.150 m，建筑长度 112.980m，建筑宽度 36.480m ， 建筑面积4542.3㎡。（其中夹层为420.8㎡）

二、分部分项工程概况
1． 基础分部：基础为独立柱础，设计等级为丙级，跟据泾县规划建筑设计院提供的岩土勘察报告，选定2层粉质粘土层做为地基的持力层， 地基承载力特征值按220KPa设计，待实际开挖后如有差异，另做调整。基坑基槽开挖应使基础下土层保持原状，若机械开挖，应保留200mm土层用人工挖除。在建筑地坪以下及基础以上的回填范围，排与积水，浮土，杂物，清理干净。分层分批用素土对称回填压实。压实系数不小于0.94
2. 主体分部：钢架梁，柱采用Q345B钢 檩条采用Q235钢。其余采用角钢，钢管和圆钢均为Q235钢 。
3 墙面分部 墙面采用0.5mm厚宝钢V820型白色彩钢板（肋高不小于20mm且不大于30mm）进行维护
4. 屋面分部：坡度1：15.屋面采用单层板加保温棉。单层板采用0.50mm厚820彩板。
保温棉50mm厚保温玻璃棉，下设200X200双向Φ0.8钢丝网片，泛水及屋脊瓦采
用0.5mm厚灰白色镀锌彩板
5. 装饰分部：外墙面采用1：3水泥沙浆底1：2水泥砂浆面，外墙涂乳胶漆做500mm高1.2水泥砂浆勒脚，所有檐口 窗台 窗顶挑出雨蓬及其他挑出部分均做滴水线。
内墙面为1：1：6混合砂浆底，水泥纸筋灰面，做0.3m水泥砂浆墙裙。门窗及柱护墩阳角1：2水泥砂浆做护角
6 门窗分部：采用铝合金窗（颜色甲方定）门采用彩钢夹心板平开门
三、参见单位名录。
建设单位：安徽同华新能源动力有限公司
勘察单位：
设计单位：泾县规划建筑设计研究院
施工单位：
监理单位：安徽科信监理有限公司

第二章 质量控制要点
一、 基础分部
基础为独立柱础，设计等级为丙级，跟据泾县规划建筑设计院提供的岩土勘察报告，选定2层粉质粘土层做为地基的持力层， 地基承载力特征值按220KPa设计，待实际开挖后如有差异，另做调整。基坑基槽开挖应使基础下土层保持原状，若机械开挖，应保留200mm土层用人工挖除。在建筑地坪以下及基础以上的回填范围，排与积水，浮土，杂物，清理干净。分层分批用素土对称回填压实。压实系数不小于0.94
质量控制要点如下：
1．认真验槽，要保证持力层承载力达到设计要求，基础埋深在服从持力层承载力要求的前提下，可以根据现场实际情况使用不同的深度，不得随意超挖。验槽后应及时浇筑垫层，防止雨水浸泡持力层。一旦持力层被浸泡，按规定处理后才能浇筑垫层。
2．水泥、钢筋、砂、石进场后应取样送检，复试合格后方可使用。
3．独立柱基础在砼浇筑时应注意控制标高，坡度及截面尺寸应符合设计要求。独立柱柱筋在基础内固定，锚固长度应满足设计要求，位置应准确。在振捣砼时，要特别注意防止钢筋位移。
4．浇筑砼时，应按规范留置试块。
5．拆模后，砼经验收合格,应即使回填土.
6．基坑土方回填应从相对两侧或四周同时进行回填夯实,且待柱身砼强度达到一定强度后才能回填.
二、主体分部
钢结构工程质量控制要点
库房是本项目监控的重点和难点。并结合我公司类似工程的经验，提出以下控制要点：
.原材料及成品进场控制
1.原材料是钢结构工程的基本成分，其质量好坏将直接影响新产品质量。监理工程师应对材料的质量进行严格控制，分别从外观、材质证明、理化试验单和出厂合格证予以审查，合格后方允许进厂。对重要承重构件选用的钢材应有抗拉温度，屈服强度（或屈服点）延伸率和硫、磷含量的合格保证。对焊接结构用钢尚应具有磷含量的合格证。对重要承重结构的钢材，还应有冷弯试验的合格证。监理工程师按有在规定，对进场材料进行见证取样、送检试验和验收，只有试验合格方可使用，原材料及成品验收主控项目，[详监理细则]。
2.钢结构中焊接材料的选用，监理工程师对焊条、焊丝、焊剂的质量保证资料进行核查，审查产品的合格证、技术说明书和出厂日期。焊条、焊丝、焊剂的选用及其焊接方法，均应以焊接工艺评定试验结果为依据。手工焊、自动埋弧焊、C02气体保护焊的焊接工艺评定，经监理工程师审查合格后，将工艺评定资料加盖公章后视为本项目的焊接工艺评定文件。每批钢材或辅助材料在使用前，本工程钢材主要采用圆钢管和方钢管，制作单位均应填写《建筑材料报验单》，监理工程师审查其出厂合格证、复验报告以及外观质量，合格后方可进行使用。
3.按国家标准规定，在全面加工摩擦面之前，必须先做摩擦面的抗滑移系数试验，达到设计要求后，才能全面开展加工构件的摩擦面。
钢结构焊接工程控制
1.钢结构焊接是在原材料验收合格的基础上进行。
2.建筑钢结构工程焊接难度可分为一般，较难和难三种情况。施工单位在承担钢结构焊接工程时应具备与焊接难度相适应的技术条件。
3.焊接工序，监理工程师重点检查焊缝两端设置的引弧板和熄弧板是否合格，其材质和坡口形式应与焊件完全相同。其引入和引出的焊缝长度，埋弧焊应大于50㎜，手工焊和C02气体保护焊应大于20㎜。构件焊接完毕，应对焊缝外观质量进行检查，设计要求探伤的焊缝必须进行超声波探伤，合格后才能进入下道工序。为了保证焊接质量，监理方提出并经业主同意，邀请一家高资质探伤单位复试探伤。实践证明，这是十分有必要的。
4.质量检查人员应按施工图纸和技术文件要求，对焊接质量进行监督检查。
5.检查前应根据施工图纸及说明文件规定的焊缝质量等级要求编制检查方案，由技术负责人批准并报监理工程师备案。检查方案应包括检查批的划分，抽样检查的抽样方法，检查项目，检查方法和检查时机及相应的验收标准等内容。
6.焊接工程施工监理质量控制要点，焊接材料，焊缝裂纹，焊件变形，箱形钢柱焊接，焊接收缩。
7.焊接工程质量事故预防措施及方法
（1）焊接应在组装质量检查合格后进行。构件焊接应制定焊接工艺规程，并认真实施。
（2）焊接时应制定合理的焊接顺序，采取可靠的防止和减少焊接应力与变形措施。
8.钢结构焊接施工检查
（1）常用焊接检验方法一般分为非破坏性和破坏性试验两大类。
（2）焊接检验要求及方法（焊缝外观检验，焊缝内部缺陷检查，焊缝破坏性检查，焊缝的返修）。
紧固件连接工程控制
1.紧固件连接工程施工。
（1）高强螺栓均应有质量证明书，并符合设计文件的要求和国家标准的规定，而且必须进行相应的力学实验。
（2）高强螺栓连接钢材的摩擦面应进行喷砂处理，抗滑移系数u≥0.45。
（3）高强螺栓施工应遵守《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）。
钢零件及钢部件加工工程控制
1.监理人员应检查计量器具的效性，未经校验的不得用于放样。
2.施工单位放样划线后，监理人员要根据设计图纸对划线进行复核，确保符合设计要求后方可允许施工单位进行加工。
3.加工前，监理人员要检查材料的质量，是否有弯曲或其他变形，如有弯曲或其他变形，则要求施工单位事先要进行矫正。
4.加工过程中，监理人员要进行加工巡视和旁站检查。重点要检查所选用的加工方法是否合理，机械设备工作是否正常，加工过程是否稳定。
5.有些不在现场而在工厂进行加工的构件，为便于控制构件的加工质量，监理单位应根据与建设单位签订的构件监造阶段的委托合同，做好构件加工监造工作。
6.钢零件及钢部件加工工程施工监理质量控制要点。样板尺寸，下料尺寸，构件热矫正，零件尺寸偏差控制，板材边缘加工，零件形状加工，构件变形矫正，钢屋架杆件轴线，钢屋架节点，钢屋架起拱度，承重构件对接接头，构件裂纹处理，构件钢板夹层缺陷检查与处理。
5.1.5钢构件组装工程控制
1.组装应按工艺方法的组装次序进行。
2.为减少大件组装焊接的变形，一般应先采取小件组焊，经矫正后，再大部件组装。胎具及装出的首个成品须经过严格检验，方可大批进行组装工作。
3.组装前，连接表面及焊缝每边30-50㎜范围内的铁锈，毛刺和油污及潮气等必须清除干净，并露出金属光泽。
4.除工艺要求外板叠上所有螺栓孔等应采用量规检查。
5.焊接H型钢质量、端部铣平及安装焊缝坡口质量、钢构件外形尺寸质量应满足《钢结构工程施工质量验收规范》的要求。
钢构件预拼装工程控制
1.高强度螺栓和普通螺栓连接的多层板叠，应采用试孔器进行检查，并满足规范要求。
2.预拼装是保证安装质量的重要一环，监理工程师应严加控制。
3.钢构件组装工程施工监理质量控制要点。
钢结构安装工程控制
编制好钢结构安装施工组织设计，经审批后惯彻执行。钢结构的安装程序必须确保结构的稳定性和不导致永久性的变形。
1.钢结构安装前应对建筑物的定位轴线、基础轴线、标高和地脚螺栓位置进行检查，并应进行基础交接验收。
2.基础顶面直接作为柱的支撑面和基础顶面预埋钢板或支座作为支撑面时，其支撑面、地脚螺栓（锚栓）的允许偏差应符合规范要求。
3.钢柱采用钢垫板作支撑时，应符合有关规定。
4.钢构件安装的测量和校正，应要求施工单位根据工程特点编制相应的工艺。
5.钢结构的柱、梁、屋架、支撑等主要构件安装就位后，应立即进行校正、固定。
6.设计要求顶紧的节点，接触面应有70%的面紧贴。用0.3㎜厚塞尺检查，可插入的面积这和不得大于接触顶紧总面积的30%；边缘最大间隙不应大于0.8㎜。
7.钢构件连接接头经检查合格后方可紧固或焊接。
8.安装使用的临时螺栓、冲钉和永久性的普通螺栓连接应符合有关规定。
9.高强螺栓的安装应按一定顺序施拧，宜由螺栓群中央顺序向外拧紧，拧紧时，应分初拧和终拧，对大型节点，应分初拧、复拧和终拧，并应当天终拧完毕。复柠扭矩应等于初拧扭矩。
10.钢结构安装工程施工监理质量控制要点，基础验收，基础灌浆，垫铁垫放，钢柱标高，地脚螺栓定位，地脚螺栓纠偏，螺栓孔制作与布置，地脚螺栓埋设，地脚螺栓螺纹保护与修补，钢柱垂直度，钢柱高层，钢屋架拱度，钢屋架跨度尺寸，钢屋架垂直度，水平支撑安装，梁梁、柱梁端部节点，控制网，柱柱安装。
压型金属板工程控制
压型金属板的制作是采用金属板压型机，将彩涂钢卷进行连续的开卷、剪切、碾压成型等过程，制作过程应注意以下几点：
1.压型金属板成型后，其基板不应有裂纹。
2.由涂层、镀层压型金属板成型后，涂、镀层不应有肉眼可见的裂纹，剥落和擦痕等缺陷。
3.压型金属板的尺寸允许偏差应符合规范要求。
4.压型金属板成型后，表面应干净，不应有明显凹凸和皱褶。
5.压型金属板施工现场制作的允许偏差应符合规范要求。
6.压型金属板工程施工监理质量控制要点。
（1）压型钢板在装、卸、安装中严禁用钢丝绳捆绑直接起吊，运输及堆放应有足够支点，以防变形。
（2）铺设前对弯曲变形者应矫正好。
　（3）钢梁顶面要保持清洁，严防潮湿及涂刷油漆未干。
（4）下料、切孔采用等离子孤切割机操作，严禁用氧气乙炔切割。大孔洞四周应补强。
（5）压型钢板按图纸放线安装、调直、压实并点焊牢靠。
（6）压型钢板铺设完毕、调直固定后应及时用锁口机具进行锁口。
钢结构涂装工程控制
涂装前钢结构表面的除锈质量是确保漆膜防腐蚀效果和保护寿命的关键因素，因此，钢结构表面处理的质量控制蚀防腐涂层的重要环节。涂装前的钢材表面处理，亦称除锈。除锈不仅要除去钢材表面的污垢，油脂，铁锈，氧化皮，焊渣和已失效的旧漆膜的清除程度，即清洁度，还包括除锈后钢材表面所形成的合适的“粗糙度”。
1.钢结构防火涂料的品种和技术性能应符合设计要求，并经过国家检测机构检测符合国家现行有关标准的规定。
2.钢结构防火涂料涂装工程应由经批准的施工单位负责施工。
1
2
3.在制作前钢材表面应进行喷砂（丸）除锈处理，除锈等级为Sa2 。
4.防火涂料涂装的基层应无油污、灰尘和泥沙等污垢。
5.防火涂料的外观质量、涂料层的表面裂纹、防火涂料的厚度应满足规范要求。
6.钢构件下列部位禁止涂漆：地脚螺栓和底板；高强螺栓摩擦接触面；与混凝土紧贴或埋入的部位；焊接封闭的空心截面内壁；工地焊接部位及两侧100㎝超声波探伤要求的范围。
7.钢结构下列部位须补漆：接合部的外露部位；工地焊接部位；运输和安装过程中的损坏部位等。
8.室内地坪以下钢柱须涂刷加入2%水泥重量的NaNo2的水泥砂浆，再用C30混凝土包至室内地坪以上50㎜。

建筑及安装工程质量控制要点
土建工程

序号
工程项目
质量控制要点
控制手段
1
土石方工程
● 开挖范围
● 标高
● 土石方挖填平衡
测量
测量
测量计算
2
基础工程
● 位置（轴线及标高）
● 外形尺寸
● 钢筋王王型号、直径、数量
● 混凝土强度
● 埋置深度和嵌入深度
● 混凝土浇注
测量
测量
现场检查

审核配合比、现场取样制作试件、审核试验报告
旁站
3
钢结构工程
● 轴线、标高和垂直度
● 断面尺寸
● 钢材数量、位置、大小、接头
● 焊缝
● 连接螺栓
测量
量测
现场检查、量测

检测
现场取样、试验报告
序号
工程项目
质量控制要点
控制手段
4
模板工程
● 防止涨模
● 模板结构整体稳定
● 尺寸
● 标高
施工方案：对模板和支承系统是经力学验算，施工荷载确定是否合理
用卷尺测检查
测量
5
砌砖工程
● 砂浆强度等级（配合比）
● 灰缝、错缝
● 门窗孔位置
● 预埋件及埋设管线
● 墙面裂缝、起壳、渗水

砂浆配合比试验

旁站
量测
现场检查、量测
现场检查
6
门窗工程
● 位置、尺寸、嵌固
● 防止几何尺寸不正确
● 防止几何形状不正确
● 防止启闭零件位置不正确
● 防止渗漏水
检查、量测
生产资质
原材料；核验型材出厂合格证与质保书；型材的壁厚应符合设计要求；

五金零附件

序号
工程项目
质量控制要点
控制手段
7
彩钢屋面
● 水管：安装、接头、排水
● 轴线，高程及垂直度断面尺寸
● 面板、数量、直径、位置、接头施工缝处理
● 预埋件：型号、位置、数量、锚固
观察、量测

观察、量测

观察

观察
8
预制构配件
● 几何尺寸
● 钢筋：数量、直径、位置
● 砼强度：配合比、强度
● 安砌：平整、座浆饱满、受力方向
量测
观察检查

制作试块、审核试验报告
检查

1.准备工作
（1）对照地质勘测报告，认真调查核实工程范围内的地质地貌、土石成分、地质条件；
（2）在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、坟墓、树木等，要协助业主和督促承建方在施工前妥善处理；
（3）开工前应做好施工场地内机械运行的道路，并开辟适当的工作面，以利施工。
（4）做好排水设施，处理好场区域附近生活及生产用水，防止浸入施工地段；
2.开挖
（1）督促承包商按批准的土石方开挖方案（必须包括开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出的土石方堆放地点等内容）施工。
（2）开挖边界线、标高、土石方边坡的稳定作为关键控制点，土厂方工程施工前，应设置测量控制网，包括基线和水平基准点，要求设在不受基础施工影响之处。
（3）机械施工控制线开挖，不得超挖，土石方的放坡系数满足方案要求，保持边坡有足够的坡度，施工过程中注意对开挖界面的监测。
（4）土石方开挖时，应经常测量和校核其平面位置、边坡坡度和水平标高是否符合要求。
（5）土石方开挖应按组织设计顺序进行，严格按测量标高控制挖土深度。夜间施工时，应合理安排，防止超挖或铺填超厚。施工场地应根据需要安设照明设施，在危险地段应设置明显标志。
3、填方
（1）填土前应清除积水和有机物，按照一定的回填顺序。
（2）填方土料应满足设计要求或有关规范要求；填方施工前，应根据工程特点、填料种类、设计压实系数等合理选择压实机具，并确定填料含水量控制范围，铺填厚度和压实遍数等参数（通过填土压实试验确定）。
（3）填方施工应接近水平分层填土、压实和测定压实土后的干容量，检验其压实系数和压实范围符合设计要求后，才能添筑上层。填土压实的质量要求和取样数量应符合以下要求：填土压实后的干容量，应有90%以上符合设计要求，其余10%的最低值与设计值的差，不得大于0.08g/㎝3，且应分散不得集中。
（4）采用环刀取样时，每层400-900㎡取样一组，取样部位应在每层压实后的下半部。
（5）填料为粘性土或排水不良的砂土时，其最优含水量与相应的最大干容量，按击实试验确定。
（6）分段填筑时，每层接缝处应做成斜坡形，碾迹重叠0.5米-1.0米。上下接缝错开大于或等于1.0米。
4、雨期施工
（1）雨期施工的工作面不宜过大，应逐段、逐片的分期完成，重要的或特殊的土方工程，应尽量避开雨期。
（2）土石方雨期施工应要求承建单位有保证措施和施工方案。
（3）应对施工场地原有排水系统进行检查、疏浚或加固，必要时应增加排水设施，保证水流畅通。施工场地周围应防止地面水流入场内。结合综合管网拆建，尽量利用综合管网体系，从而减少投入并加快进度。
（4）雨期施工时，应保证现场运输道路畅通。
（5）在土石方施工中，取土、运上、铺镇、压实等各道工序应连续进行，雨前应及时压完不透水十层或将表面作成坡势，以利排除雨水。
（6）边坡稳定。必要时可适当放缓边坡坡度或设置支撑，施工时应加强对边坡和支撑的检查。
5、工程验收
（1）验收挖方、填方工程和场地平整时，监理工程师应检查下列各项并记录检查结果：
a平整区域的坐标、高程和平整度；
b挖方、填方的中线位置、断面尺寸和标高；
c边坡坡度和边坡的加固；
d水沟和排水设施的中线位置、断面尺寸标高；
e填方压实情况和压实系数（或干容量）；
f隐蔽工程记录。
（2）土方工程的挖方、填方和场地平整的允许偏差：
a表面标高：人工清理，50㎜；机械清理，+100㎜；
b长度、宽度（由设计中心线向两边量）——不应偏小；
c边坡坡度；人工施工——表面平整、不应偏陡；机械施工——基本成型、不应偏陡；
（3）排水沟土方工程的允许偏差；
a底面标高——0-50㎜；
b底面宽度（由设计中心线向两边量）——0-+100㎜；
c边坡坡度——表面平整、不应偏陡；
d边坡和沟底的加固——符合设计要求。
（4）填土压实后的干容量，应有90%以上符合设计要求，其余10%的量子低值与设计值的差，不得大于0.08g/㎝3，且应分散不得集中。采用环刀法取样时，场地平整填方每层按400-900㎡取样一组，取样部位应在每层压实后的下半部。
(5)场地平整爆破工程的允许偏差：
a水平标高——+100㎜、-300㎜；
b长度、宽度（由设计中心线向两边量）——-100㎜、+400㎜；
c边坡坡度——不应偏陡。
（6）对下列隐蔽工程，必须经过中间验收，并作好记录：
a管沟开挖竣工图和基础情况；
b对不良基土采取的处理措施（如换土、泉眼或洞穴的处理、地下水的排除等）；
c排水盲沟的设置情况；
d填方上料、及填土压实试验等记录。
（7）土方与爆破工程竣工后，施工单位应提出下列资料。
a土石方竣工图；
b有关设计变更和补充设计的图纸或文件；
c施工记录；
d隐蔽工程验收记录；
e永久性控制桩和水准点的测量结果；
f质量检查和验收记录；
g现场材料质量的监控要点；
加强现场材料的监控力度，是确保本工程质量的重要环节，也是施工阶段监理工作重点，我们现场监理对于重点钢筋、水泥原材料质量控制有采取职下措施：
（1）钢筋
监控内容
作用
监理方法
经常留意钢筋进场情况，对未生锈已松捆的钢筋尤应注意，可采用下筋吊牌或检看进货台帐（发料单）同报审资料对照方法核查。
及时发现已进场（或已使用）的未复试的钢筋
当报审资料中无此炉批号时，则该批钢筋未作复试，应予追查并处理。
核查进货台帐（或发料单）的进货数量和报审吨位数是否一致。
作取样复试依据
当发料单上的进货数量＞60T而报审吨位数≤60T时应追加复试组数
检查质保书的炉批号吨位数是否小于报审吨位数。当一份质保书有多个炉批号，而仅采购其中一个炉批号时尤应注意，当质保书仅标明捆数和总吨位数时应给予估算。
确保质保书有效，并作取样复试依据
当质保书的炉批号吨位数小于报审吨位数时，应追查其他炉批号的质保书，符合要求后追加其他炉批号的复试
检查进货台帐（或发料单）质保书、钢筋吊牌上的炉批号是否一致。

当炉批号不一致时，该批钢筋质保资料不齐全，应予处理
当质保书为复印件时，应注意生产日期、购货商、供应商等的印章是否齐全。仔细检查质保书中炉批号、吨位数主要内容有否涂改现象（如某处字迹不一致或复印深浅不一致等），必要时要求提供原件以便核对。
确保质保书有效
当发现质保书有涂改现象时，应予追查并处理。
当一份质保书有多个炉批号时应对所采购的炉批号进行标识。
便于追溯
可采用打“√”方式标识

（水泥）
监控内容
作用
监理方法
经常核查水泥仓库或搅拌机旁堆放的水泥上的水泥编号（一般采用印刷或盖章形式）是否同已报审资料一致。

及时发现已进场（或已使用）的未复试的水泥
当报审资料中无此水泥编号时，则该批水泥未作复试，应予追查并处理。
当报审的水泥吨位数较大而现场的水泥仓库较小时，水泥分批进场的可能性较大，应予重点核查。
当发现后续进场水泥编号同已报审的水泥编号不一致时，应追查新水泥编号的质保书，并作复试。
核查质保书的水泥编号同进场的水泥编号是否一致，特别应注意该批水泥中是否存在多个水泥编号。核查质保书的吨位数是否小于报审吨位数。
确保质保书有效，并作取样复试依据
当两者的水泥编号不一致时，该批水泥质保资料不齐全，应予处理。当同批水泥中存在多个水泥编号时，应追查其他水泥编号的质保书，符合要求后追加其他水泥编号的复试（质保书上吨位数小于报审吨位数时同理）
及时催要28天强度的质保书和复试报告。核查3天强度质保书和28天强度质保书是否配套，可对两份质保书在右上角的铅印编号进行核对。
确保质保资料齐全
当两份质保书的铅印编号不一致时，该28天强度质保书无效，应重新催要。
当进场水泥的吨位数较大或中途遇长假（如春节）、暂停施工时，应留意复试期限。
确保复试期限有效
当超过三个月时应重新复试

序
号
工程项目
质量控制要点
控制手段
1
管道安装
工程
● 管道接口、坡度
● 管道支、吊托架的选择及间距标高
● 预埋套管的垂直度
● 预留孔洞的尺寸
● 伸缩节、检查口、清扫口的安装
● 卫生洁具的安装
● 管道防腐、保温
● 污水井、雨水井的标高
● 水压试验
● 排水系统通水试验

测量
测量
测量
测量
现场检查
现场检查
现场检查
测量
水压试验
通水、闭水试验
2
电气工程
● 交配电设备的安装、位置、标高、线路连接
● 金属管道套丝、管口毛刺
● 砼强度：配合比、强度
● 安砌：平整、座浆饱满、受力方向
● 管子的弯曲半径、进入盒箱的管长度
● 接线箱盒的标高
● 放线的穿线方法
● 导线连接的接头制作
● 导线的分相及颜色
● 接地线截面、接点
测量

现场检查
测量
测量
现场检查
现场检查
现场检查
测量
3
设备安装工程
● 安装标高及就位中心线
● 基础地脚螺钉的预留孔位
测量
现场检查
4
避雷接地工程
● 避雷针、避雷带、接地极的材料应严格符合国标规范及设计要求
● 避雷针及引下线的设置，应与屋面结构牢固相连
● 有均压环防雷要求的，对于金属栏杆及门窗需接地，应设予埋件与过梁钢筋连接
● 利用钢筋作防雷导体，焊接质量应每层办隐蔽验收手续，在钢筋连接好后应及时做好测试记录

第三章 监理工作范围、内容和目标

一 、监理工作范围
1．熟悉施工图纸，并将发现的问题汇总，书面提交建设单位转设计单位；参加设计交底；
2. 审核承包单位提交的施工组织设计及施工方案，提出审核意见，并监督其执行；
3. 监督承包单位严格按照施工图及有关文件,并按照国家及当地政府发布的政策、法令、法规、规范、规程、标准及管理程序施工,控制工程质量;
4. 监督承包单位按照施工合同和承包单位编制的工程进度计划施工，控制工程进度；
5. 审核会签工程变更文件;
6. 组织对工程质量问题的处理；
7. 调解建设单位与承包单位之间的争议；
8. 定期主持召开监理工作会议，检查工程进展情况，协调各方之间的关系，处理需要解决的问题；
9. 每月编制监理月报，向建设单位及有关部门汇报工程进展和监理工作情况；
10. 签署工程款付款凭证；
11. 监督施工现场安全防护、消防、文明施工及环保卫生情况，并提出改进意见；
12. 组织工程阶段性验收及竣工预验收，提出工程质量评估报告；
13. 参加工程竣工验收；
14. 进行项目监理工作总结并向建设单位提交；

二、监理工作内容
1．施工准备阶段的监理:组织图纸会审:参与设计交底:审核施工组织设计(施工方案);查验施工测量放线成果;参加第一次工地会议;编制监理规划;检查开工条件;
2．施工阶段的监理:工程进度控制;工程质量控制;工程投资控制;施工合同其他事项的管理;组织协调;监理资料的管理
三、监理工作目标
1 造价目标
以建设单位与承包单位签订的建设工程施工合同及其变更、协议为投资控制依据。投资控制在施工合同约定的范围内。
2 质量目标
工程质量必须符合设计图纸和现行建筑工程施工质量验收规范的要求，并达到建设单位和承包单位签订的施工合同约定的工程质量合格标准。
3 进度目标
施工合同约定工期目标.

第四章 监理工作依据
一、 按照《建设工程监理规范》(GB50319-2000)要求,认真执行施工阶段的监理工作程序;严格管理监理资料;实施与落实“四控”(质量、进度、投资、安全)、“两管”、(合同、信息) 、“一协调”的责任目标.
二、 国家现行建筑工程施工质量验收规范、规程、施工技术标准、设计图及设计文件.
三、 建设工程强制性条文(房屋建筑2002年版).
四、 本工程地质勘察资料、设计图纸、设计变更、洽商及有关的设计文件.
五、 建设单位与承包单位签订的建设工程施工合同及其变更、协议.
六、 建设单位与监理单位签订的建设工程委托监理合同及协议.
七、 建设工程安全法律、法规、规范、规程及行业标准.

第五章 项目监理机构的组织形式及人员配备
计划、人员岗位职责
一、项目监理机构的组织形式：采用直线制

总监
↓
监理员

二、项目监理机构人员配备计划表
人员配备
序号
姓名
岗位
性别
职称
专业
1
韩瀚
总监
男
高级工程师
工民建
2
朱圣清
监理工程师
男
工程师
工民建
3
张洪旭
监理员
男
工程师
工民建
4

三 监理人员岗位职责
(一)、项目总监职责
项目总监对内向监理单位负责，对外向业主负责。其主要职责如下：
1 确定项目监理部人员的分工和岗位职责。
2 主持编写项目监理规划、审批项目监理实施细则，并负责管理监理机构的日常工作。
3 审查分包单位的资质，提出审查意见。
4 检查和监督监理人员的工作，根据工程项目的进展情况可进行人员调配，对不称职的人员应调换其工作。
5 主持监理工作会议，签发项目监理部的文件和指令。
6 审定承包单位提交的开工报告、施工组织设计、技术方案、进度计划。
7 审核签署承包单位的申请、支付证书和竣工结算。
8 审查和处理工程变更。
9 主持或参与工程质量事故的调查。
10 调解建设单位与承包单位的合同争议、处理索赔、审批工程延期。
11 组织编写并签发监理月报、监理工作阶段报告、专题报告和项目监理工作总结。
12 审核签认分部工程和单位工程的质量检验评定资料，审查承包单位的竣工申请，组织监理人员对待验收的工程项目进行检查，参与工程项目的竣工验收。
13 主持整理工程项目的监理资料。
(二)、监理员职责
监理员是监理实务的直接作业者，一般应按专业及主要工程配备（如土建、水电等）其主要职责如下：
1 在专业监理工程师的指导下开展现场监理工作。
2 检查承包单位投入工程项目的人力、材料、主要设备及其使用、运行状况，并做好检查记录。
3 复核或从施工现场直接获取工程计量的有关数据并签署原始凭证。
4 按设计图及有关标准，对承包单位的工艺过程或施工工序、安全隐患进行检查和记录，对加工制作及工序施工质量检查结果进行记录。
5 担任旁站工作，发现问题及时指出并向专业监理工程师报告。
6 做好监理日记和有关的监理记录。
7 负责现场施工安全、防火的检查、监督。
8 及时报告现场发生的质量事故，安全事故和异常情况。
(三)、监理人员进场计划安排
工程开工之前,监理人员进驻现场,并随着工程进度进展情况进行调整,工程完工,项目监理部撤离现场.

第六章 监理工作程序
一、 施工阶段监理工作总程序
施工阶段监理工作结束时，进行监理总结，编写工程质量评估报告，整理监理资料建档；协助业主编写工程竣工报告；核签工程结算；办理工程移交手续

总监
●项目总监组建机构人选，经公司批准后报业主备查并送承包单位

● 规划由项目总监组织、专业监理工程师编写
● 公司技术负责人审批
进入工程保修阶段
接受监理委托选派项目总监

监理公司
组建项目监理部

项目总监
向业主等收集和索取有关资料

项目总监、专业监理工程师
编制监理规划

总监及专业监理工程师
召开第一次工地会议进行监理交底

业主、监理、承包单位
按合同实施施工阶段监理工作

项目监理部成员
监理结束

二、 施工图纸会审程序
熟悉施工图纸，书面列出图纸中问题的清单

各专业监理工程师
组织图纸会审

项目总监主持
在会审记录（二）的左侧填写所提出的问题

承包单位汇总、监理审核
设计人亲笔“会审记录（二）”的右侧逐一回答所提问题，并盖设计章

项目总监
业主、施工、监理、会签、盖公章

设计回答内容：
● 设计必须对所提问题逐条回答
● 监理审核内容是否对每条做出回答
● 是否答非所问
汇总问题时要注意：
● 把各方所提出问题全部汇总进去
● 按图纸编号顺序汇总
审核时要注意：
● 会上各方所提题是否已全部归入
● 是否按图号顺序有条不紊地汇总
发包商实施

监理、承包单位

设计、承包单位监理有关人员参加

三、 施工组织设计(方案)审核程序
提交施工组织设计

承包单位
提出审核意见

监理工程师
签 发

项目总监

● 专业监理工程师审核并提出审核意见
● 项目总监复审并提出复审意见
必要时：
由总监主持组织会审，设计、业主、施工参加形成会审意见
执 行

承包单位

● 填写施工组织设计报审表
● 须有承包单位技术负责人签字
● 应符合施工合同要求
会审结果

监理工程师
● 报业主备查
修改

承包单位
不同意

四、 工程材料、构配件和设备质量控制基本程序
承包单位另选

承包单位填写

《工程材料/构配件报审表》A9

监理工程师审核
承包单位使用

不合格
方法：
1) 审核证明材料
2) 到厂家考察
3) 进场材料检验
4) 进场验证

五、检验批施工质量控制工作流程
是
本分部、分项工程完成
合格
否
不合格
检验批完成后自检合格

承包单位
本分部、分项工程施工
填报《报验申请表》A4

承包单位
检查检验批质量

现场检查、试验室检验

监理工程师
签署《报验申请表》A4

监理工程师
本分部、分项工程是否全部完成
指
示
整
改

合格
不合格
承包单位自检、自评合格，并附报
● 自检记录
● 质量评定表
● 其他有关资料
监理工程师审查隐蔽验收
记录并进行现场隐蔽
检查验收
监理工程师在隐蔽验收单上签字认可
施工单位取得签字认可后进行下道工序施工
监理工程师签发
“不合格项目通知”
报送《隐蔽工程报验单》

承包单位
六、隐蔽工程验收监理流程

七、中间验收程序

是
施工单位初验合格后填报
《报验申请表》A4
监理工程师
组织会议评审
合 格？
不
返修
会同现场检查
核验质量文件
进行下一道工序施工

第七章 监理工作方法

第一节 质量控制方法

一、工程质量控制的方法
1 质量控制应以事前控制（预防）为主。
2 应按监理规划的要求对施工过程进行检查，及时纠正违规操作，消除质量隐患，跟踪质量问题，验证纠正效果。
3 应采用必要的检查、测量和试验手段，以验证施工质量。
4 应对工程的某些关键工序和重点部位的施工过程进行旁站，填写《旁站监理记录》。
5 严格执行现场见证取样和送检制度。
6 应建议撤换承包单位不称职的人员与不合格分包单位。
二、工程质量的事前控制
1 . 核查承包单位的质量管理体系
2 . 核查承包单位的机构设置、人员配备、职责与分工的落实情况：
（1） 督促和检查质量检查人员的配备情况；
（2） 查验现场管理人员及专业操作人员的持证情况；
（3） 检查承包单位质量管理制度是否健全。
3．查验承包单位的测量放线：
（1）查验施工控制网（平面和高程）；
（2）查验施工轴线控制桩位置；
（3
