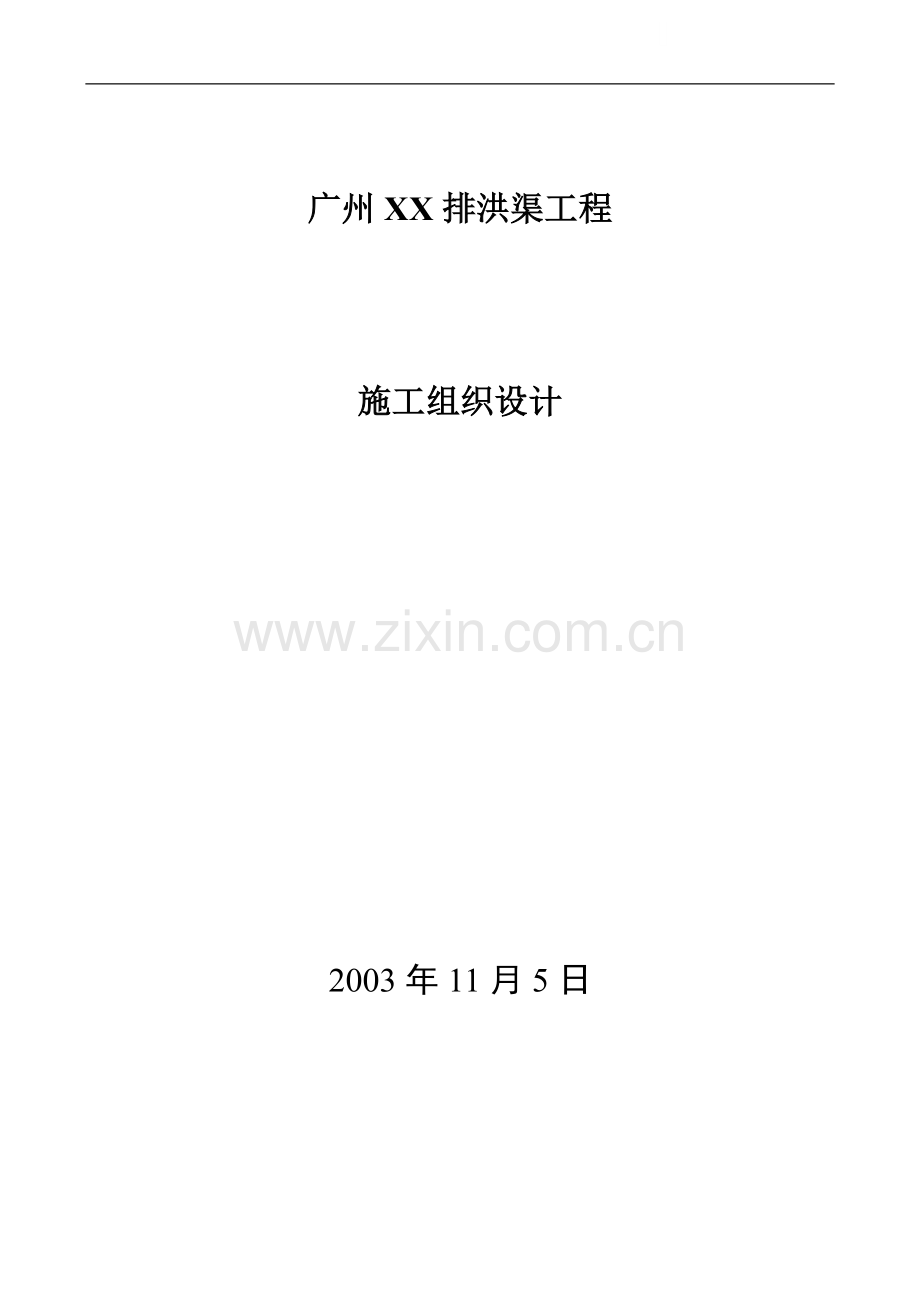

广州XX排洪渠工程施工组织设计2003年11月5日1 工程说明1.1工程概况广州科学城位于白云山生态保护区边缘，东接黄埔区、北邻白云区、南望珠江、西靠珠江新城。1998年12月28日正式奠基启动，总体规划面积37.7平方公里，科学城中心区有1.6平方公里。它是广州市东部发展战略的中心区域，是广州市发展高新技术产业的示范基地。广州科学城中心区蓝轴、绿轴工程中的 “蓝轴”作为东西向主轴线，结合东西向排洪沟渠，布置带状滨水广场，并在中心区两个入口处及市民广场形成开阔湖面。“绿轴”则是贯穿南北的中央绿化带，由北面山脉、行政广场、中心区主广场、市民文化广场组成，以绿地为主，两旁种植高大乔木。1.2施工特性排洪渠工程的主要项目：1、排洪渠及支渠挡土墙及护坡工程：土方开挖、土方回填、砂方回填、浆砌石挡墙、浆砌石护坡、干砌石护脚、以及其他相关工程。2、滚水堰：土方开挖、砼底板、浆砌石、砼排空管槽、埋设铸铁排空管、柱墩及汀步板浇筑、钢筋制作安装、六角形预制块及其他相关工程。3、C区右岸陡坡段加固：井字明暗梁、砖砌排水沟、浆砌石排水沟其他相关工程。4、堤顶道路：铺水泥石粉垫层、混凝土面层、铺面砂浆、铺面层材料及其他相关工程。5、其他临时建筑工程（1）生产、生活供水系统，由发包人提供水点，我方负责从供水点至施工场地内各用水点的材料、安装使用等一切费用。（2）生产、生活供电系统，由发包人提供供电点，我方负责从供电电源点至施工场地内各用电点的材料、安装配电设备、安装使用等一切费用。1.3对外交通条件科学城中心区的对外交通主要通过外围萝南公路、珠吉路、丰乐路与周边地区相联系，利用广深高速路解决长距离交通问题。1.4材料供应条件按招标文件的要求，我方的主要材料将采用广州市重点工程选用品牌，现我方拟考虑采用的有如下几项：钢筋使用广钢、韶钢、首钢、鞍钢、武钢生产的产品；水泥使用金羊、五羊、越秀、石井品牌的产品；球墨铸铁供水管使用新兴铸管、鞍钢铸管品牌的产品；阀门使用上海冠龙、天津塘沽等品牌的产品；排水管使用广州市政水泥制品厂、新塘大岭山水泥构件厂、金盘岭水泥制品厂、番禺建新、顺德庄头水泥制品厂生产的产品。以上各项主材将按各生产厂家的实际情况择优录取。1.5主要工程量我方负责的排洪渠工程主要包括科学城中心区排洪渠及支渠，水塘的开挖，渠两岸的砼护岸，渠坡的稳定的工程措施，五座滚水堰及上下游防护等。主要工程量见下表：广州XX排洪渠工程工程量表序号项目名称单位工程量一、排洪渠1挖渠道及基础土方m3210079.202运土方m3210079.203回填土m33992.804碎石垫层m32000.635M7.5浆砌块石基础及挡墙m36574.766M7.5浆砌块石基础及护坡m31579.747干砌片石护脚m33961.708回填中粗砂m311890.90二、排洪渠滚水堰9挖土方m31546.0510运土方m31314.1411回填土m3231.9112砂垫层m317.2013碎石垫层m3453.5014C20混凝土基础底层m3416.7015C25混凝土基础底层m3315.1016M7.5浆砌块石堰体m3223.0017C20混凝土渠口盖板m30.2018C20混凝土渠口m32.5019C20混凝土柱、压顶m327.7020C20混凝土汀步板m37.8021铺鹅卵石m3113.802230cm C20预制植草砖安砌m31552.902340铸铁管安装m261.1024钢筋制安t1.0425100PVC排水管安装m5.0026土工布m278.0027消力池前设块石块5.00三、堤顶道路286%水泥石屑稳定层，厚10cmm23024.8029C15混凝土压顶m3244.0030C15混凝土路面m23024.80四、C区陡坡加固31挖土方m3132.3032运土方m394.5033回填土m337.8034C25混凝土明暗竖横梁m335.7335砖砌水沟m313.25361：3水泥砂浆抹面m385.5037M7.5浆砌块石水沟m325.2938碎石垫层m320.23注：工程量以工程量清单为准我方完成的施工临时设施项目包括（1）施工道路：为完成本标段施工的全部施工临时道路。（2）现场施工临时设施：为完成本标段施工所需的临时设施，包括施工供电、供排水、供风、砼拌制、运输以及所需的施工厂，还包括施工临时用房、生活用房、仓库等。2 施工组织机构与施工协调本施工项目将按照合同条款，参照现代的管理模式，从施工计划编制、施工组织机构、技术应用、施工设备、劳动力安排、质量监控、资金使用和成本控制等方面进行科学、周密的组织管理，以达到资源优化配置、人员合理安排，工程优质按期完成。2.1施工组织机构本施工项目以项目管理的模式进行施工管理。我们将建立工程项目经理部，全权负责本工程的施工组织管理。我项目经理部以高效率、高素质、高能力的人员组成原则，并根据本工程的规模、特点，决定成员的组成如下图：项目经理项目副经理项目技术负责人测量组检验组安全组质检组技术组办公室计财组材料组机电组综合施工队钢管安装队钢筋施工队模板安装队混凝土施工队土方施工队浆砌石施工队2.2拟参加本工程施工的管理人员2.3 施工管理2.3.1技术管理工程的技术管理主要分为四个阶段，即计划、执行、检查和改进措施，简称PDCA循环。它包括了施工前的施工图纸会审、施工组织设计编制、技术交底，施工中的技术检查、拟定各项技术措施和实施各种技术规程、进行技术培训，并在施工中总结其中的经验与不足，以便下一阶段的施工工作更好的完成。只有搞好技术管理，搞好PDCA循环，才能有效地保证工程质量，为工程带来良好的经济效益，为企业、社会创造出优质、满意的工程。具体技术措施如下：建立健全的技术管理制度，搞好PDCA循环：包括图纸会审制度，技术责任制，技术交底制度，技术复核审批制度，物料进场检查检验制度，施工日志填写制度，工程质量验收制度和工程技术档案制度。2.3.2质量管理（1）加强对施工人员的质量意识教育，在施工过程中严格把好质量控制关。（2）作好各项工序的施工记录，对各种材料进行取样检测，对每道工序的质量按规范进行量测、取样，并真实、完整地记录下相关数据。（3）注重施工人员的技术能力培养，并对其进行必要的技术培训。（4）保证施工人员持证上岗，禁绝无相应上岗证的施工人员上岗。2.3.3施工协调以项目经理部为现场施工的指挥管理机构，全权负责现场施工中的一切事宜。对外负责与各有关协作单位进行业务联系，疏通协调施工中的各种关系；对内统一指挥，全面协调各专业施工队伍进行施工，以确保工程能按期、按量完成。项目经理全面统筹和协调整个施工现场管理工作，对施工区的环境保护、内部施工协调、施工安全、卫生、施工用水、用电等负起全部责任，按合同要求保证各专业进场应达到的全部条件。密切与业主、工程师及各协作单位沟通，虚心听取意见，积极改进工作，在任何情况下配合及支持各有关协作单位的工作。 (1)项目部在每周定期召开协调会议，检查各施工班组进度计划执行情况和工程质量情况，协调解决工程施工中的问题。(2)各班组应每月提交月进度报告，其主要内容有上月施工进度计划要求和实际完成的累计工程量统计，本月实际完成的工程量统计及工程形象进度；施工中存在的问题以及采取的改进措施等。3 施工总平面布置3.1布置原则施工总布置主要包括生活区、钢筋加工场、木材加工场、石料加工场、仓库、机械设备维修停放场、混凝土预制场、施工道路、施工供水、排水、供电系统等的布置和完善、完建以及业主提供场地的规划、布置。施工总布置的原则是：紧凑实用、施工方便、经济合理，节约用地。3.2 生活区布置办公室、宿舍、各辅助设施布置见平面布置图，其建筑面积见下表。设施名称单位面积办公室450会议室100医务室60宿舍300食堂100民工工棚800洗澡间50厕所30文化场所100合计19903.3施工工场布置钢筋加工场、木材加工场、石料加工场、仓库、机械设备维修停放场、混凝土预制场等布置见平面布置图，共约1010m2，主要如下：施工工场单位建筑面积钢筋加工场120木材加工场120石料加工场120试验室70机械设备维修停放场180材料仓库100其它工器件仓库150混凝土预制场150合 计10103.4施工用水、电及通讯3.4.1施工用水施工期间的生活用水,可以直接从附近的自来水引用；拌和用水直接利用自来水或河水。3.4.2施工用电主要分为生活用电和生产用电，电源由业主提供。工地全线架设380V电线，在各个工作面安接电箱。生产用电：主要是混凝土系统，、钢筋加工、施工机械及抽水等，同时工地设置一台75KW的柴油发电机作为备用电源。3.4.3施工期间的通讯：本工程施工期间，在项目部办公室设一部程控电话用于项目部对外通讯联络，主要施工管理人员配备移动电话方便对外联系。3.5对外、场内施工道路布置3.5.1对外交通科学城中心区的对外交通主要通过外围萝南公路、珠吉路、丰乐路与周边地区相联系，利用广深高速路解决长距离交通问题。3.5.2场内交通 按照减少经济投入，方便施工为原则，场内交通主要依靠现有的交通公路。并且对现有道路进行必要的修补加固。3.5.3道路维护施工期间，安排有专职人员组成的养路队，负责对外交通道路和场内施工道路的维护、保养、清理，并加强沿线设施的保护。考虑到施工中道路使用频密，为保证施工进度及施工安全，施工过程中我方将派专人负责现场交通指挥，随时疏导车辆，及时处理车辆故障和交通事故，尽量减少和避免运输中的相互干扰，保持施工交通顺畅。3.6施工照明 施工期间在作业工作点安装1000W碘钨灯作为照明。3.7环保措施遵守国家规定的有关法律、条例、遵守业主制定的有关环境保护管理实施办法的规定。做好施工现场及附近区域的环境保护工作，防止施工活动界限内的土壤冲蚀、河床岸冲刷、淤积、水土流失。自建的生产、生活设施均按业主的总体规划要求布设，做好全面规划、健全工区的建筑物、道路、生产生活设施、绿化区等，形成整洁有序、协调美观的优良环境。工程弃渣、废渣运至监理及业主制定的弃渣场地。生产区建设足够的卫生设施对生活区定期清扫生活垃圾、无毒性的生产废料运到制定地点处理。4 主要分项工程施工方法及技术要求4.1现场施工测量放线4.1.1基准点、基准线、水准点复核 根据工程监理提供的测区范围内有关基准点、基准线、水准点的基本资料和数据，组织测量人员用全站仪对其进行复核。如发现有不符之处，将立刻以书面形式向工程监理反映，共同进行核实。核实后的数据由工程监理重新以书面形式向我方提供。4.1.2施工测量控制网点的布设与保护根据工程监理提供的测量基准点增设控制点，组成一个平面轴线控制网，这些增设的控制点必须完全吻合工程监理提供的测量基本数据，且满足规定的施工测量精度要求。我方将负责保护和保存好全部测量基准点和自己增设的控制点，使之容易进入和通视，防止移动和损坏。一旦发生移动和破坏将立即报告工程监理，并与其共同协商补救措施。4.1.3施工测量工作的运作在施测前10天将有关施工测量的意见报告（一式四份）报送工程监理审批，该报告的内容包括施测方法和计算方法、操作规程、观测仪器设备的配置和测量专业人员的设置等。组织测量人员根据工程监理提供的测量基准准确地测定建筑物的位置，进行放样和完成全部测量数据的计算工作。全部测量和放样都经工程监理检查，必要时可在工程监理的直接监督下进行对照测量。4.1.4测量成果的处理检验各测量数据的可靠性，并在现场进行简易平差，对测量成果进行精度评定后，供施工使用，并呈送有关管理部门备案。要求测量原始记录用正规的测量记录手簿记录；即时进行测量技术交底；即时复核测量资料，并填写测量复核记录，以便归档。4.1.5施工测量主要精度指标应符合下列规定：施工测量主要精度指标：（单位：mm）项 目精 度 指 标说明分部工程部 位内 容平面位置中 误 差高 程中误差混凝土、浆砌石、干砌石岸、翼墙轮廓点放样3030平面相对于轴线控制点; 高程相对于工地水准基点护底、护坡轮廓点放样4030土石方开挖轮廓点放样5050包括保护层开挖外部变形观测位移测点(13)相对于观测基点机电与金属结构安装安装点(13)(13)相对建筑物安装和相对水平度 4.2基础土方开挖施工方法4.2.1基础土方开挖流程图测量放样工程师审核确定开挖顺序和坡脚线渣场堆弃弃土挖运（包括料场土料）排洪渠护坡填筑面回填土料挖运（分段、分层均衡开挖）修坡和清底结构物施工基坑回填、开挖面、坡面植草皮自检（三检）监理机构检验隐蔽工程验收4.2.2基础土方开挖工程简述本工程基础土方开挖包括全渠段的渠道及基础土方、滚水堰基础土方、C区右岸陡坡段加固土方开挖共211757.55m3，开挖区表土和清基弃土运至监理机构批准的弃渣场堆弃。基础土方开挖采用55KW推土机推土，1m3挖掘机挖装，5t自卸汽车运土综合机械化施工。4.2.3基础土方开挖施工方法4.2.3.1测量放样根据确定的控制点及基线进行构造物基础开挖边线，开挖区开挖轮廓线等测量放样，严格按照有关规范和技术要求施测，并随时根据工程需要进行复测，保证测量成果误差控制在允许误差范围内。对已测好的开挖线做好标志，堤坝断面放样后对填筑轮廓设立样架，以便于实施开挖或填筑，并控制好开挖坡比。4.2.3.2土方开挖（1）土方开挖分层土方开挖应从上至下分层分段依次进行，杜绝自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水，开挖过程中避免边坡稳定范围形成积水。（2）开挖工作面划分土方开挖施工，沿排洪渠轴线B、C、E、F、G五个区各设1个作业面，共5个作业面全渠段进行作业。（3）土方开挖施工方法本工程表层土方可全面开挖，施工方法用推土机推土集碴，1m3挖掘机挖装， 5t自卸汽车运土。无用料（表土、弃土等）运至经监理机构批准的弃碴场堆弃；弃碴不乱堆乱放，不污染环境。弃碴场做好挡土、排水沟等防护措施，防止水土流失，污染周边环境。在清理完表层土后，按规划好的5个工作面布置施工机械和其他设施，有用的土料运至填筑作业区，用于土方回填，减少无效弃土。土方开挖分段进行，土方开挖采取分层剥离的方式，先上层、后下层，上层土方开挖完成后形成一个新的开挖作业平台，施工面加宽，并减轻下层土方开挖的施工难度，增强施工工效。各层土方开挖后，新的开挖作业平台四周做好排水沟排水，平台面须修整成自然排水坡地状，防止积水或坡面被冲刷。（4）渠底排水措施在渠底开挖边线外设一长宽深为10010080cm的集水井，集水井四周堆砂袋护壁，集水井底铺30cm厚碎石护底，每个集水井布设两台4寸泥浆泵，其中一台备用。4.2.3.3土方开挖主要机械设备土方开挖主要机械设备表序号投入机械名称单位数量型号备注1推土机台5T1802挖掘机台10TC20035t自卸汽车辆20东风牌4泥浆泵台83PN5抽水泵台41.114KW4.2.3.4土方开挖施工质量保证措施（1）对定位标准桩、轴线引桩、标准水准点注意保护和校核，随时复测基槽的开挖边坡坡比及高程，保证开挖尺寸、坡比符合图纸要求，防止超挖和欠挖。（2）表土清挖必须满足设计和监理机构的要求。（3）土料开挖必须严格控制施工顺序，对于山坡段开挖，开挖顺序从高往低逐层开挖。上、下层梯段式开挖时，应注意掌子面顺坡，严禁倒坡偷土。土方明挖过程中，发现裂缝和滑坡迹象时，将即时暂停施工并采取应急抢救措施。在开挖边坡上遇有地下水渗流时，进行有效疏导和保护。（4）为防止施工机械下沉，施工时必须了解土质和地下水位情况，挖土机一般在地下水位0.8m以上挖土，以防机械自重下沉。（5）控制开挖尺寸，边坡坡比，基槽开挖宽度和坡度，如排水设施施工、支撑结构等所需的宽度。（6）人工配合机械进行边坡修整和清理，保证边坡坡面的平整度符合设计要求，机械进行边坡修整时适当留有修坡余量再用人工修整，确保边坡施工外表整洁美观。（7）为防止修整后开挖边坡遭受雨水冲刷，及时做好边坡护面和加固。4.3土方填筑施工方法4.3.1土方填筑工程概述本工程土方填筑主要为排洪渠两侧护坡挡墙后方回填，土方填筑总量4262.51m3，外运取土运距4km。部分土料采用本工程排洪渠基础开挖的有用弃土。回填土要求：按照SL260-98的方法进行碾压试验。回填土方分层填筑，每层填筑厚度宜为0.30.5m。4.3.2土方填筑施工程序流程图修筑施工道路植被、表土清理现场施工测量分层取样试验挖结合槽结合层处理推土机分层平土基底验收碾压试验土方分层铺填人工夯实配合振动压路机分层压实工序循环土料生产、运输土料试验人工修坡夯实验收签证4.3.3施工测量4.3.3.1施工测量在开工前，按监理机构提供的测量基本数据、精度要求校测基本控制点和基线的测量精度，并复核其资料的准确性，提交报告与发包人。根据确定的控制点及基线进行填筑轮廓放样，会同监理人进行断面测量，双方校签测量成果及计算工程量。排洪渠基线相对于邻近基本控制点，平面位置允许误差50mm，高程允许误差30mm。排洪渠断面放样、立模、填筑轮廓设立的样架，其测定相对设计的限值误差，平面为50mm，高程为30mm，高程负值不得连续出现，并不得超过总数测点的30%。4.3.4土方填筑施工方法说明4.3.4.1填土表面清基土方填筑前，先将地表基础面杂物、杂草、树根、表层腐植土等全部清除干净，清理范围超过设计基面边线外50厘米；高低结合处每填一层前先填有推土机推成台阶状，交接宽度不少于50厘米，地表先进行压实和基础处理，测量出地面标高，断面尺寸，验收合格后，方进行填筑。4.3.4.2土料采运及土料碾压试验（1）经实际场地考察和检测，土料储量和土质初步认为均满足设计需求。如现场施工时实际情况有变化，即与业主和监理部门协商解决。若我公司中标，在土料填筑开工前，项目经理部再进一步对土料现场复查：核查料场位置、开采范围和开采条件，对开采厚度和储量作出估算；普查料场土质的天然含水量；根据设计要求对料场土质做鉴别，对土料的使用性做初步评估；核查土料特性，采集代表土样按规范要求做颗粒组成、粘性土的液塑限和击实、砂性土的相对密度等试验。土料开采前，首先清除乱石及障碍物，表层土用推土机并辅以人工清除，选择开采工作面后用1m3反铲挖掘机反向开挖，侧向装车，并备一台推土机平整场地。若土料天然含水量偏高，应进行翻晒处理至设计要求，相反则洒水水处理。（2）碾压试验土方压实是控制填筑施工质量的关键工序，必须经过碾压试验，确定施工参数和施工机械。开工前选用有代表性的土料进行碾压试验，验证土料压实质量能否达到设计干密度，根据试验结果与监理机构共同研究，确定松铺厚度，、含水量大使用范围，碾压机械类型和重量、压实遍数、碾压方法等施工压实参数，土料最佳含水量及配套施工机具和质量控制的技术要求。根据试验确定的各参数进行施工，如土料出现异常，应根据施工时取得的数据进行分析和调整处理，必要时取不同的土料进行第二次碾压试验，以便修整施工参数。4.3.4.3施工方法（1）施工工艺流程填土表层清理、刨毛、湿润检验土质分层铺土检验密实度分层碾压密实修整找平验收（2）土方填筑施工方法铺料方法采用5t自卸车运输、推土机平土，即汽车在已压实的刨毛土层卸料，用推土机向前进占平料。填土由低往高分层填筑施工，每一层填土铺料厚度小于40厘米，实际厚度由压实试验确定，填土宽度比设计边线超宽3050厘米的余量。雨后填筑新料时应清除表面浮土，同时减小铺土厚度，在平料过程中，应及时检查铺层厚度，发现超厚部位要立即进行处理，要求平土厚度均匀，表层平整，为机械压实创造条件。推土机平整完一段后，即可进行下一段平土，对平整好的这一层土料，采用1215T重型压路机进行分段碾压，行车速度为2公里/时，采用前进后退错距碾压方式，压实遍数初定为46遍，准确数由现场试验确定。粘性土的铺料厚度与碾压工序必须连续进行，如需短时间停工其表面风干土层应经常洒水湿润，保持含水量在设计控制范围内。碾压完成后即进行刨毛（深12厘米）处理并洒水至表面湿润，此道工序完成后质量检查合格即可进行下一层土料的填筑。4.3.4.4土方填筑主要机械设备土方填筑主要机械设备表序号投入机械名称单位数量型号备注1推土机台2T1802挖掘机台6TC20035t自卸汽车辆8东风牌4振动碾压机台2TW1004.3.5土方填筑质量控制4.3.5.1土料铺填（1）铺料前必须清除结合部位的各种杂物，将土料厚度铺至规定部位，严禁将不合格土料混杂上堤，上堤土料中的杂质应予以清除。（2）地面起伏不平时，按水平分层由低处开始遂层填筑，不得顺坡填筑，统一碾压，严禁出现界沟。（3）相邻施工段的作业面均衡上升，若段与段之间不可能避免出现高差时，以斜坡面相接。（4）已铺土料表面在压实前被晒干时，洒水湿润。（5）铺料时控制铺土厚度和他块直径的最大尺寸，两者和施工控制尺寸，一般通过压实试验确定。（6）铺料至设计边线时，超填一定余量，人工铺料宜为1020厘米，机械铺料则宜为3050厘米。4.3.5.2碾压作业（1）施工前先做碾压试验，验证碾压质量能否达到设计压实度，并根据碾压试验确定出参数的各项指标。（2）碾压机械行走方向平行于坝轴线。分段、分片碾压，相邻作业面的答接碾压宽度，平行坝轴线方向不少于50厘米，垂直轴线方向小于3米。（3）机械碾压时控制行车速度，以不超过下列规定为宜：平碾2公里/时，振动碾为2公里/时，铲运机为2档。（4）若发现局部“弹黄土”、层间光滑、干松土层或剪切破坏等质量问题时，即使进行处理，并经过检验合格后，方准铺填新土。（5）机械碾压不到的部位，辅以夯具夯实，夯实时采用连环套打法夯实，夯迹双向套压，4.3.5.3结合面处理（1）结合面处理时，彻底清除各种工程物料和疏松土层。施工过程中发现的各种洞穴、软土等隐患，会同发包人、设计单位、监理机构研究处理。（2）纵向接缝采用平台和斜坡相间形式，结合面的新老土料，均严格控制土块尺寸、铺料厚度及含水量，并加强压实控制，确保接合质量。（3）斜坡结合面上，随填筑面上升进行削坡直至合格层；坡面经刨毛处理，并使含水量控制在规定内，然后再铺填新土进行压实。压实时跨缝答接碾压，搭接宽度不小于3米。4.3.5.4雨天施工雨天填筑、碾压施工应符合下列要求：（1）雨前及时压实作业面，并做成中央突起向两侧微倾的表面。当降小雨时，应停止粘性土填筑。（2）及时排除填筑面积水。粘性土填筑面在下雨时行人不宜践踏，并严禁车辆通行。雨后恢复施工时，填筑面应经晾晒，复压处理前，必要时对表层再次进行清理，并待质检合格后及时复工。4.3.6填筑质量检测项目经理部执行严格的质量保证体系，施工现场按“三检制度”进行质量检测；每填筑完一层土，自检、互检、专职检查合格后通知监理验收，合格后才能进行下一层填土。本工程填土工程量较小，工地试验室将对土料质量随时进行检测，不合格涂料不准上堤。密实度现场检测一般采用环刀取样法，每填筑完一层土，还要进行标高、断面、坡度等平面尺寸的检测。4.4中粗砂填筑施工方法4.4.1土方填筑工程概述本工程中粗砂填筑主要为排洪渠两侧护坡挡墙后方回填，中粗砂填筑总量为11890.90m3，外运取砂运距4km。回填用的中粗砂在沿河多个供砂码头选择采购，并指派试验人员会同监理工程师在开采现场做取土试验，质量标准应符合设计图纸及相关规范的要求，且不含植物根茎、砖瓦、垃圾等杂物，其含水量与最优含水量的允许偏差值控制在2.0%以内。4.4.2中粗砂填筑施工程序流程图修筑施工道路植被、表土清理现场施工测量砂料分层铺填分层取样作密实度试验基底验收加水振冲密实砂料试验验收签证4.4.3中粗砂回填施工方法简介（1）施工测量：在开工前，按监理机构提供的测量基本数据、精度要求校测基本控制点和基线的测量精度，并复核其资料的准确性，提交报告与发包人。根据确定的控制点及基线进行填筑轮廓放样，会同监理人进行断面测量，双方校签测量成果及计算工程量。（2）清基：利用推土机清理表面植被及表土；用反铲式挖掘机挖至设计深度，并用5t自卸汽车装运弃土，运至弃碴场堆放。（3）回填中粗砂：用5t自卸汽车运输砂方，并把砂料直接卸入基坑。回填前，我方将协同监理工程师、质检部门检验所用回填砂的质量，经检验合格后，方进行回填施工。如不合格，将换用其它符合要求的砂料。（4）加水振冲密实：当砂方回填至设计高程时，我方将对其进行加水振冲。我方将利用振冲器的强力振动，使饱和砂层发生液化，使孔隙减少而得到加密。为保证孔周砂层有足够的振密时间，我方将控制振冲器下沉的速度为12m/min，同时注意调节水量和水压以保证下沉速度正常。4.4.4砂方填筑主要机械设备砂方填筑主要机械设备表序号投入机械名称单位数量型号备注1推土机台3T1802挖掘机台5TC20035t自卸汽车辆8东风牌4振冲器台10HIB4.4.5填筑质量检测我项目经理部将严格按照质量保证体系“三检制度”的要求，对回填的砂方进行质量检测。工地试验室将对回填砂料的质量检测以密实度现场检测为主。密实度现场检测一般采用环刀取样法，对检测不及格的，将重新振冲，直至达到设计要求为止。每填筑完一层砂，还要进行标高、断面、坡度等平面尺寸的检测，为工程量验收及下一阶段回填施工的开展做准备。4.5排洪渠及支渠左右岸挡土墙、护坡施工方法4.5.1排洪渠及支渠左右岸挡土墙、护坡工程概述本工程的排洪渠全长1747.617m，支渠长235.091m。M7.5浆砌石基础及挡墙6574.76m3，M7.5浆砌石基础及护坡1579.74m3，干砌片石护脚3961.70 m3。本工程排洪渠及支渠渠道右岸挡墙为花岗岩毛石砌筑，表面勾凹缝；渠道左岸为花岗岩毛石砌筑护岸，表面一层石块自然坐砌，即非平整的，按设计美观的要求砌筑。表面自然坐砌的石块须在设计人员指导下砌筑出一个标准段后，才可按照标准段的模式完成其他段的施工。4.5.2排洪渠及支渠左右岸挡土墙、护坡施工程序流程图砌筑浆砌石挡墙、砌筑浆砌石护坡干砌石护脚埋设PVC排水管，设伸缩缝测量放样清基铺碎石垫层验收签证养护护坡表面堆放山石4.5.3排洪渠及支渠左右岸挡土墙、护坡施工方法4.5.3.1铺筑碎石垫层在浆砌石挡墙及浆砌石护坡的基础面上须铺设一层200mm厚的碎石垫层。对碎石垫层分段铺筑时，必须作好接缝各段之间的连接，防止产生段间错动或折断现象。在斜面上的横向接缝应收成缓于1：2的斜坡。经压实后的垫层的相对密度不应小于2.2g/cm2。垫层与岸边接触处可用振动平碾顺岸边进行压实，碾压前应加水润湿。4.5.3.2浆砌石砌筑施工方法浆砌石砌筑包括浆砌石挡墙和浆砌石护坡。在压实好碎石垫层后，可用花岗岩毛石砌筑浆砌石挡墙和浆砌石护坡。4.5.3.2.1浆砌石铺砌工艺流程搭设样架安放石料砌筑面准备铺（坐）浆选料勾凸缝检查砌筑质量清除石面浮浆捣实竖缝灌浆养护4.5.3.2.2浆砌石施工方法1、铺砌操作要求（1）铺浆浆砌石采用水泥砂浆作为胶结材料，铺浆厚度为设计灰缝厚度的1.5倍，有利于灰浆座实。挡墙和护坡的毛石砌体，要求逐块座浆，逐块安砌，避免形成空洞。（2）摆放石料在已座浆的砌筑面上，摆放洗净的湿润的石料，并用铁锤敲击石面，使座浆溢出为度。（3）竖缝灌浆石料摆放就位后，及时进行竖缝灌浆，并插捣密实。2、断面控制按照设计断面分段搭好坡架，并在施工中经常检查，防止出现偏移等现象，并注意按设计要求的位置安放排水管等。3、砌筑质量要求砌筑质量要求为“平、稳、满、错”四个字。“平”：同一层的石块大致砌平，相邻石块高差不宜过大，以利于上、下层水平缝结合密实，亦有利于丁、顺石的交错安砌。“稳”：单块石料的安砌务求自身稳定，要求大致向下放置。“满”：砌体的上下左右砌缝中和胶结料必须饱满密实，使各单位石能互相胶结紧密。“错”：同一砌筑层内，石块互相错缝砌筑，不允许存在通缝。上下相邻砌筑的石块也应错缝搭接，避免形成竖向通缝。4、浆砌石勾缝对浆砌石面勾缝质量控制要求；粘结牢固，压实抹光，无开列等缺陷。横平竖直，交接处平顺，深浅宽窄一致，无漏缝。灰缝颜色一致，石面洁净。拌和砂浆配合比1：2（水泥：砂），随用随拌。勾缝顺序由上而下，先勾水平缝，后勾立缝。砌石面勾缝按设计要求施工，勾缝保持块石砌合的自然接缝，力求美观、匀称。块石形态突出，表面平整。石面勾缝做到横平竖直，深浅一致，十字缝搭接平整、压实、压光，不得有遗漏。对已勾好的缝当砂浆已终凝后，洒水养护。表面砂浆应清楚干净。4.5.3.3埋设PVC排水管、设伸缩缝在浆砌石挡墙、护坡砌筑到设计高程时，将直径50的PVC排水管按间距1500mm埋设在浆砌石挡墙或浆砌石护坡内。埋设时，PVC排水管应该向渠内下倾5，同时管端应包土工布，土工布的尺寸为250250。为减少温度应力对浆砌石挡墙和浆砌石护坡的破坏，浆砌石挡墙和护坡每20m设一道伸缩缝，缝宽为20mm，缝内填沥青木板。4.5.3.4干砌石护脚(1)干砌石砌筑，应在夯实的砂砾石垫层上，以一层与一层错缝锁结方式铺砌，砂砾垫层料的粒径应不大于50mm，含泥量小于5，垫层应与于砌石铺砌层配合砌筑，随铺随砌。(2)护坡表面砌缝的宽度不应大子25mm，峦石边缘应顺直、整齐牢固。(3)砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。(4)为使沿石块的生长有坚实支承，所有前后的明缝均应用小片石料填塞紧密。4.5.4砌筑质量控制（1）对材料严格控制，石料应质地坚硬，不易风化，无剥落层，没有裂缝，抗水性、抗压强度等均符合设计要求的毛石料，并要求干净、不染灰泥。块石料应上下两面平行且大致平整，无尖角，薄边，块厚大于20厘米，毛石料单块重25公斤。（2）砂浆拌制应按设计配合比，搅拌充分。（3）浆砌块石砌体采用铺浆法砌筑，注浆厚度大约8厘米左右，砌筑时，石块分层卧砌，上下错缝，内外搭砌，不得采用外面侧立块石，中间填心的方法。不得有空缝，灰缝厚度一般为2035厘米。较大空隙采用先填砂浆后用碎石填塞。（4）砌体基础的第一层石块将大面向下，第一层及转角交叉处，先用较大的平整毛石，砌筑过程，按设计要求设置排水孔，做好排水孔处的反滤层，保证排水畅顺。（5）在铺砌砂浆之前，石料应洒水湿润。块石每天砌筑高度，不宜超过1.5米，砌筑过程中因故临时中断，留阶梯槎，其高度不应超过0.5米。（6）砌体完成后，由专人进行洒水养护14天。（7）砌体的结构尺寸和位置，符合施工详图规定，其砌体允许偏差应符合砌体石工程施工及验收规范（GB203-83）的规定。（8）砌石施工由专业队进行铺砌操作，并对铺砌的每一环节设专职人员管理检查。4.6滚水堰施工方法4.6.1滚水堰工程概述本工程的滚水堰共有5座，其中1#、2#、4#、5#滚水堰主要是浇筑混凝土护底，并在护底上面铺10cm厚的黄、黑色鹅卵石；每座滚水堰用浆砌石砌筑两座跌水坝，跌水坝的跌水处以600650mm高的自然石砌筑出美观的艺术效果；在两座滚水堰的上游浇筑一排柱墩并在柱墩上面浇注汀步板连通排洪渠两岸；最后在滚水堰左侧设一直径为D400mm铸铁管作为排空管。而3#
