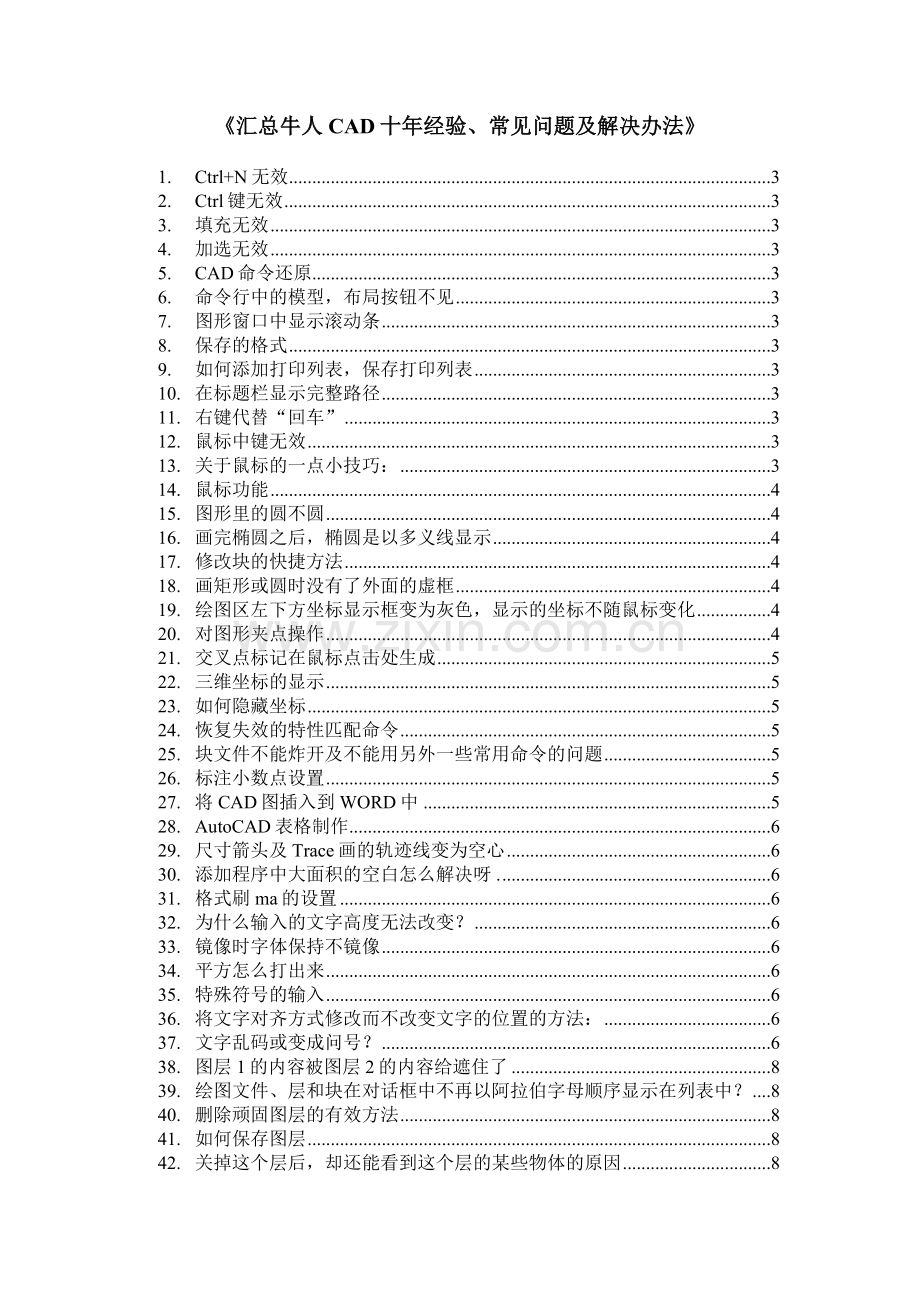

《汇总牛人CAD十年经验、常见问题及解决办法》

1. Ctrl+N无效 3
2. Ctrl键无效 3
3. 填充无效 3
4. 加选无效 3
5. CAD命令还原 3
6. 命令行中的模型，布局按钮不见 3
7. 图形窗口中显示滚动条 3
8. 保存的格式 3
9. 如何添加打印列表，保存打印列表 3
10. 在标题栏显示完整路径 3
11. 右键代替“回车” 3
12. 鼠标中键无效 3
13. 关于鼠标的一点小技巧： 3
14. 鼠标功能 4
15. 图形里的圆不圆 4
16. 画完椭圆之后，椭圆是以多义线显示 4
17. 修改块的快捷方法 4
18. 画矩形或圆时没有了外面的虚框 4
19. 绘图区左下方坐标显示框变为灰色，显示的坐标不随鼠标变化 4
20. 对图形夹点操作 4
21. 交叉点标记在鼠标点击处生成 5
22. 三维坐标的显示 5
23. 如何隐藏坐标 5
24. 恢复失效的特性匹配命令 5
25. 块文件不能炸开及不能用另外一些常用命令的问题 5
26. 标注小数点设置 5
27. 将CAD图插入到WORD中 5
28. AutoCAD表格制作 6
29. 尺寸箭头及Trace画的轨迹线变为空心 6
30. 添加程序中大面积的空白怎么解决呀 . 6
31. 格式刷ma的设置 6
32. 为什么输入的文字高度无法改变？ 6
33. 镜像时字体保持不镜像 6
34. 平方怎么打出来 6
35. 特殊符号的输入 6
36. 将文字对齐方式修改而不改变文字的位置的方法： 6
37. 文字乱码或变成问号？ 6
38. 图层1的内容被图层2的内容给遮住了 8
39. 绘图文件、层和块在对话框中不再以阿拉伯字母顺序显示在列表中？ 8
40. 删除顽固图层的有效方法 8
41. 如何保存图层 8
42. 关掉这个层后，却还能看到这个层的某些物体的原因 8

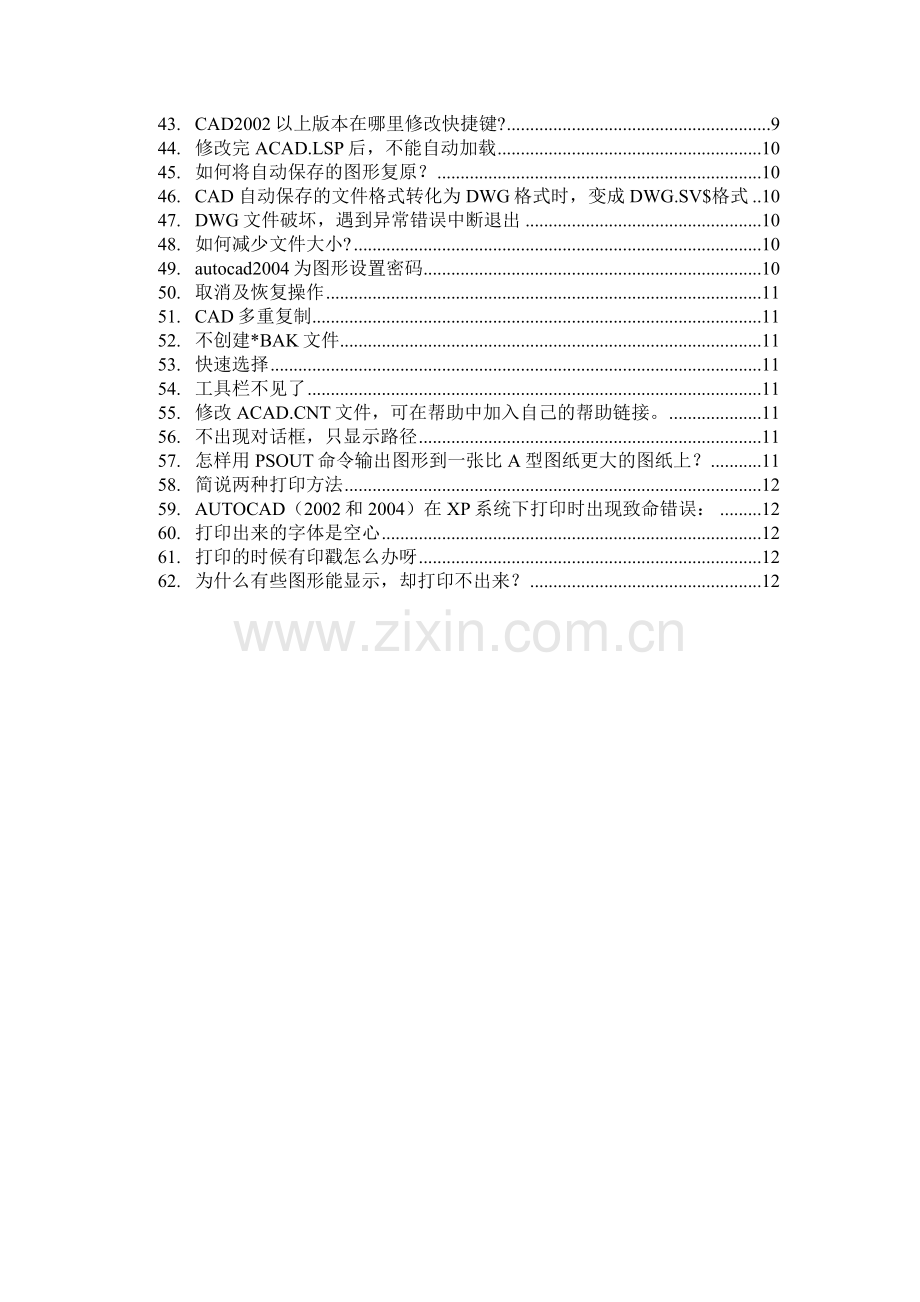

43. CAD2002以上版本在哪里修改快捷键? 9
44. 修改完ACAD.LSP后，不能自动加载 10
45. 如何将自动保存的图形复原？ 10
46. CAD 自动保存的文件格式转化为DWG格式时，变成DWG.SV$格式 10
47. DWG文件破坏，遇到异常错误中断退出 10
48. 如何减少文件大小? 10
49. autocad2004为图形设置密码 10
50. 取消及恢复操作 11
51. CAD多重复制 11
52. 不创建*BAK文件 11
53. 快速选择 11
54. 工具栏不见了 11
55. 修改ACAD.CNT文件，可在帮助中加入自己的帮助链接。 11
56. 不出现对话框，只显示路径 11
57. 怎样用PSOUT命令输出图形到一张比A型图纸更大的图纸上？ 11
58. 简说两种打印方法 12
59. AUTOCAD（2002和2004）在XP系统下打印时出现致命错误： 12
60. 打印出来的字体是空心 12
61. 打印的时候有印戳怎么办呀 12
62. 为什么有些图形能显示，却打印不出来？ 12

1. Ctrl+N无效
CTRL+N是新建命令，但有时候CTRL+N则出现选择面板
操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）
2. Ctrl键无效
有时我们会碰到这样的问题
比如CTRL+C（复制），CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效
操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）
3. 填充无效
有的时候填充时会填充不出来
操作：OP---------显示-----------应用实体填充（打上勾）
4. 加选无效
AD正确的设置应该是可以连续选择多个物体 ,但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体
操作：OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）
命令：PICKADD 值 ：0/1
5. CAD命令还原
如果CAD里的系统变量被人无意更改 ,或一些参数被人有意调整了怎么办
操作： OP选项-----配置-----重置
6. 命令行中的模型，布局按钮不见
操作：OP----选项------显示---------显示布局和模型选项卡（打上勾即可）
7. 图形窗口中显示滚动条
操作：OP----显示------图形窗口中显示滚动条即可
8. 保存的格式
操作：OP----打开和保存----另存为2000格式
9. 如何添加打印列表，保存打印列表
操作：OP选项-----打印------添加打印列表
但在这之前，你得自己建立一个属于自己的例表
10. 在标题栏显示完整路径
操作：OP选项-----打开和保存------在标题栏中显示完整路径（勾选 ）即可
11. 右键代替“回车”
操作：OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键 ，单击进去------把所有的重复上一个命令打上勾
12. 鼠标中键无效
CAD的滚轮可用来放大和缩小，还有就是平移（按住）时候，按住滚轮时，不是平移，而是出下一个菜单。
变量mbuttonpan 初始值：1；0 支持菜单 (.mnu) 文件定义的动作
13. 关于鼠标的一点小技巧：
***AUX2
\'_zoom _w

***AUX3
\'_zoom _p
\'pan

***AUX4
\'layer$p0=tool $p0=*
\'layer

在acad.mnu中做上面的设置你只要按住shift键然后击鼠标
右键就可以框选放大(zoom w)
按住ctrl键然后击鼠标
右键就可以回到上一次图形窗口(zoom p)
14. 鼠标功能
二键+中间滚轮鼠标
左键 ： 选择功能键（选象素 选点 选功能）
右键： 绘图区-----快捷菜单或[ENTER]功能
1.变量 SHORTCUTMENU 等于0---------[ENTER]
2.变量 SHORTCUTMENU 大于0---------快捷菜单
3.或用于环境选项--------使用者设定---------快捷菜单开关设定
中间滚轮 1.旋转轮子向前或向后，实时缩放、拉近、拉远
2.压轮子不放并拖曳 实时平移
3.双击 ZOOM ------E缩放成实际范围
[Shift]+压轮子不放并拖曳 作垂直或水平的实时平移
[Ctrl]+压轮子不放并拖曳 随意式实时平移
Mbuttonpan=0 （系统默认值=1） 按一下轮子 对象捕捉快捷菜单
[Shift]+右键 对象捕捉快捷菜单
15. 图形里的圆不圆
命令：RE
16. 画完椭圆之后，椭圆是以多义线显示
椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。为0时，显示的是实体
17. 修改块的快捷方法
修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存
18. 画矩形或圆时没有了外面的虚框
当绘图时没有虚线框显示，比如画一个矩形，取一点后，拖动鼠标时没有矩形虚框跟着变化 ，这时需修改DRAGMODE的系统变量，推荐修改为AUTO。
系统变量为ON时，在选定要拖动的对象后，仅当在命令行中输入DRAG后才在拖动时显示对象的轮廓。
系统变量为OFF时，在拖动时不显示对象的轮廓。
系统变量位AUTO时，在拖动时总是显示对象的轮廓。
19. 绘图区左下方坐标显示框变为灰色，显示的坐标不随鼠标变化
这时需按F6键或者将COORDS的系统变量修改为1或者2。
系统变量为0时，是指用定点设备指定点时更新坐标显示。
系统变量为1时，是指不断更新坐标显示。
系统变量为2时，是指不断更新坐标显示，当需要距离和角度时，显示到上一点的距离和角度。
20. 对图形夹点操作
当你用鼠标左键点击图形，图形上便会出现许多方框这些就是夹点。
通过控制夹点便能进行一些基本的编辑操作。如：COPY，MOVE，改变图形所在的图层等基本操作。而且不同的图形，还有其特殊的操作。如：直线有延伸操作。
21. 交叉点标记在鼠标点击处生成
当选取对象时，拖动鼠标产生的虚框变为实线框且选取后留下两个交叉的点时，将BLIPMODE的系统变量修改为OFF即可。
22. 三维坐标的显示
在三维视图中用动态观察器变动了坐标显示的方向后，可以在命令行键入“-view”命令，然后命令行显示：-VIEW 输入选项 [?/正交(O)/删除(D)/恢复(R)/保存(S)/UCS(U)/窗口(W)]:
键入O然后再回车，就可以回到那种标准的显示模式了。
23. 如何隐藏坐标
答：UCSICON 调置为OFF，即可关闭 ，反之ON打开
24. 恢复失效的特性匹配命令
方法1.在命令行键入menu命令，在弹出的"选择菜单文件"对话框中，选择acad.mnu菜单文件，重新加载菜单；
方法2.在命令行键入appload命令，在弹出的"加载AutoLISP ADS 和 ARX 文件" 对话框中，选择并加载AutoCAD R14目录下的match.arx文件。
其实，对于其它命令失效的问题，也可以灵活运用以上方法。
★：暴力破解法：找到AutoCAD目录下的match.arx或者acmatch.arx文件，直接用鼠标拖放到ACAD绘图区。
25. 块文件不能炸开及不能用另外一些常用命令的问题
可能是感染了一个基于AutoLISP语言的病毒程序acad.lsp。它的主要表现特征为打开任意一张图纸均不能炸开图块，即explode命令无效。该病毒运行时将在所有打开过CAD图纸的目录下，生成acad.lsp病毒程序，并在CAD的安装目录Support下，生成acadapp.lsp病毒程序。
可以有两种方法解决，一是删除acad.lsp和acadapp.lsp 文件，大小应该一样都是3K， 然后复制acadr14.lsp两次，命名为上述两个文件名，加上只读，就免疫了。要删掉你DWG图形所在目录的所有lsp文件。不然你会感染别人的。 二是有种专门查杀该病毒的软件。
下面是另外清除该病毒的方法：
(1)打开系统的查找“文件或文件夹”对话框；
(2)在“文件或文件夹名”数据框中输入：acad.lsp;acadapp.lsp；
(3)在“包含文字”数据框中输入：explode；
(4)在“搜索” 数据框中选择：所有硬盘驱动器；
(5)将搜索到的这两个文件全部删除后，问题就已经解决了。
注意：一定要将硬盘是的所有目录都搜索一遍，这样才能将病毒清除干净。
★补充： 那病毒文件的名字也可能叫Support \\ acadiso.lsp
26. 标注小数点设置
标注为100mm，但实际在图形当中标出的是100.00或100.000等等这样的情况
“dimzin”系统变量最好要设定为8，这时尺寸标注中的缺省值不会带几个尾零，我们直接输入此命令进行修改很是方便 。
27. 将CAD图插入到WORD中
答：Word文档制作中，往往需要各种插图，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法。可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。另外，AutoCAD图形插入Word文档后，往往空边过大，可用Word图片工具栏上的裁剪功能进行修整。
28. AutoCAD表格制作
先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择编辑菜单中的选择性粘贴，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字。
29. 尺寸箭头及Trace画的轨迹线变为空心
用FILLMMODE命令，在提示行下输新值1可将其重新变为实心。
30. 添加程序中大面积的空白怎么解决呀 .
运行regedit.exe 到HKEY_LOCAL_MACHINE\\SOFTWARE\\Microsoft\\Windows\\CurrentVersion\\Uninstall，查找"AutoCAD 2002" ，应该是在{5783F2D7-0101-0409-0000-0060B0CE6BBA}里，（也可能不能完全对应这些数值），然后双击右边的DisplayIcon项，把最后的数字改为0（原来是-1）。
31. 格式刷ma的设置
有的时候用MA这个小刷子刷物体的时候 ，不能刷其线型，或颜色等
答：MA--选中源对像--S设置---这里把想刷的打上勾即可
32. 为什么输入的文字高度无法改变？
答：使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注
33. 镜像时字体保持不镜像
mirrtext值为0时，可保持镜像过来的字体不旋转。为1时，进行旋转
34. 平方怎么打出来
T文字命令，输入数字35 2
在2前面输入SHIFT+6，然后按B/A 键，此方法为下标
在2后面输入SHIFT+6，然后按B/A 键，此方法为上标（即平方）
35. 特殊符号的输入
我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入
可是在CAD里咋输入特殊符号啊
1.T文字命令，拖出一个文本框框
2.在对话框中右键-------符号------会出现一些选项
36. 将文字对齐方式修改而不改变文字的位置的方法：
修改——对像——文字—对正，改变对齐方式，文字的位置不会改变。
37. 文字乱码或变成问号？
原因可能是：
1. 对应的字型没有使用汉字字体，如HZTXT.SHX等；
2. 当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中（一般为...\\FONTS\\）；
3. 对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成？号。
快捷解决方法：新设置正确字体及大小，新写一个文字，然后用格式刷点新输入的字体去刷错误的字体。
命令:FONTALT 用于字体的更换
需要用cad读取不同设计院的cad图纸，大家可以把以下这段添加到cad目录下的acad.fmp文件中，解决在读取cad无这种字体下造成的乱码现象。
hztxtb;hztxt.shx
hztxto;hztxt.shx
hzdx;hztxt.shx
hztxt1;hztxt.shx
hzfso;hztxt.shx
hzxy;hztxt.shx
fs64f;hztxt.shx
hzfs;hztxt.shx
st64f;hztxt.shx
kttch;hztxt.shx
khtch;hztxt.shx
hzxk;hztxt.shx
st64s;hztxt.shx
ctxt;hztxt.shx
hzpmk;hztxt.shx
china;hztxt.shx
hztx;hztxt.shx
fs;hztxt.shx
ht64s;hztxt.shx
kt64f;hztxt.shx
eesltype;hztxt.shx
hzfs0;hztxt.shx
常用的SHX字体:
txt ：标准的 AutoCAD 文字字体。这种字体可以通过很少的矢量来描述，它是一种简单的字体，因此绘制起来速度很快，txt字体文件为txt.shx。
monotxt ：等宽的 txt 字体。在这种字体中，除了分配给每个字符的空间大小相同（等宽）以外，其他所有的特征都与 txt 字体相同。因此，这种字体尤其适合于书写明细表或在表格中需要垂直书写文字的场合。
romans ：这种字体是由许多短线段绘制的 roman 字体的简体（单笔划绘制，没有衬线）。该字体可以产生比 txt 字体看上去更为单薄的字符。
romand ：这种字体与 romans 字体相似，但它是使用双笔划定义的。该字体能产生更粗、颜色更深的字符，特别适用于在高分辨率的打印机（如激光打印机）上使用。
romanc ：这种字体是 roman 字体的繁体（双笔划，有衬线）。
romant ：这种字体是与 romanc 字体类似的三笔划的 roman 字体（三笔划，有衬线）。
italicc ：这种字体是 italic 字体的繁体（双笔划，有衬线）。
italict ：这种字体是三笔划的 italic 字体（三笔划，有衬线）。
scripts ：这种字体是 script 字体的简体（单笔划）。
scriptc ：这种字体是 script 字体的繁体（双笔划）。
greeks ：这种字体是 Greek 字体的简体（单笔划，无衬线）。
greekc ：这种字体是 Greek 字体的繁体（双笔划，有衬线）。
gothice ：哥特式英文字体。
gothicg ：哥特式德文字体。
gothici ：哥特式意大利文字体。
syastro ：天体学符号字体。
symap ：地图学符号字体。
symath ：数学符号字体。
symeteo ：气象学符号字体。
Symusic ：音乐符号字体。
常用的大字体：
Hztxt ：单笔划小仿宋体。
Hzfs ：单笔划大仿宋体。
china ：双笔划宋体。
38. 图层1的内容被图层2的内容给遮住了
如果在一个图里，图层1的内容被图层2的内容给遮住了，用工具——显示——前置即可将遮住的内容显示出来。
39. 绘图文件、层和块在对话框中不再以阿拉伯字母顺序显示在列表中？
系统变量MAXSORT决定了文件名、层名、块名、线型等等在AutoCAD对话框中以字母顺序排列。可在“Preferences（系统配置）”对话框中的“General（基本）”标签下，设置“maximum number sorted symbols（存储符号的最大数量）”。
缺省的MAXSORT值是200，这意味着至多200个实体能被在列表框中依字母顺序排序，如果在列表框中一个项目的序号超过了200，将不能对其排序。
且记，MAXSORT值太大将会占用更多的内存，也将要花更多的时间来排序一个大的列表项。如果发现图形文件列表变得越来越长，就需要组织你的图形文件到不同的子目录下，而不是去增加变量MAXSORT的值。对于长的块名和层名列表，应该周期性地重新评定它们中那些是必要的，以维持列表项目的数目在一个合理的范围内。
40. 删除顽固图层的有效方法
删除顽固图层的有效方法是采用图层影射，命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层，可以说是万能图层删除器。
41. 如何保存图层
新建一个CAD文档，把图层，标注样式等等都设置好后另存为DWT格式（CAD的模板文件）。
在CAD安装目录下找到DWT模板文件放置的文件夹，把刚才创建的DWT文件放进去，以后使用时，新建文档时提示选择模板文件选那个就好了。或者，把那个文件取名为acad.dwt（CAD默认模板），替换默认模板，以后只要打开就可以了。
42. 关掉这个层后，却还能看到这个层的某些物体的原因
因为我们凭时所插入的块，大部分都是从别的地方考过来的，而且也有大部分的图块都是分层建立 ，所以不能进行其整体关闭 。
举个例子，“直线”~
操作步骤如下：
1.画两组两条直线（共四条）
2.左边这组直线为CAD默认颜色（A）
右边这组直线为自定义颜色（B），红，黄，蓝，任何颜色均可（需要说明的是，为此组线条建立一个新层）
3.分别为两组线条写入块（W）命令
注意：虽然都成为块，但A组线条是无图层的块，而B组线条是带图层定义的块
4.定义块结后，记住所保存的位置，以便插入
5.分别将两组图块插入到图纸界面
6.建立两个新层，然后将两组线条分别放到两个新建层当中
7.分别进行块冻结
8.你会发现，A项线条可以被冻结，B项线条不可以被冻结

解决问题的办法是：要自己找到这个图块的原始文件，打开该图，并将其改为都在同一图层上，再将原始图块文件另改名存放。重新打开你的图形，插入你新改好的图块，放在某一空白处，然后就用这个新图块，全面替换原图块。这时候你才可以用‘清理全图’(Purge)命令。这样一来就可以一劳永逸地解决了。
　　如果无法找到原文件，则在此另教你一招：将你的图中被你怀疑的块，拷贝一个，把它放在图中某一空白处。我假定你叫他作‘新样’然后就将这个‘新样’中所有实体全部改为某一图层，再把这个‘新样’作为块，另外命名，再用‘新样’图块作一次全局替换。这样就保证你的图中没有了旧的图块，这时你才可以用 Purge 命令。
建议：做块的时候只能在一个层上做(最好是0层)，可以用不同的颜色，别用不同的层！
43. CAD2002以上版本在哪里修改快捷键?
Auto cad提供了一个名为ACAD.PGP的文件，该文件称为AUTO CAD程序参数文件，定义了命令的简写。
在以往的版本中，该文件存放在安装目录的support文件夹下，但是在cad2004中有了改变，它被放在了C:\\Documents and Settings\\mh\\Application Data\\Autodesk\\AutoCAD 2004\\R16.0\\chs\\Support下（mh是我的计算机用户名）。
如果不知道具体路径的话，用户可以打开cad，选择“工具“菜单下的“ 自定义/编辑自定义文件/程序参数（acad.pgp）”，系统会直接打开文件。 进行命令缩写的自定义，你只需在文件中找到相应的命令全名，在它的前面有它的缩写。保持其格式不变，把前面的缩写改成自己想要的按键就可以了。在完成之后，一定要进行保存，然后就可以关闭它了。
但是修改还不会立即生效，这时你可以用两种方法：一种是重启一下cad，它就会保存你的修改，再打开cad时就可以用了。另一种是输入命令“reinit”，会弹出一个“重新初始化”的对话框，选择PGP文件，点“确定“即可
个人建议命令缩写的自定义不要太多，因为每次打开一个图形文件，首次使用一个自定义的命令缩写时，系统都会有一个加载的过程，其时间长短视个人的配置而定。使用了过多的自定义，反而不利于绘图!
例如：将“M, *MOVE ” 改为“MO, *MOVE”
44. 修改完ACAD.LSP后，不能自动加载
每次新建文档或者打开AUTOCAD都必须手动加载ACAD.LSP文件，若要想每次启动或者新建都能自动加载LISP文件，
那么可以将ACADLSPASDOC的系统变量修改为1。
★补充：这个。。。ACADLSPASDOC的含义是这样的：
0 只在开第一张图的时候加载acad.lsp1 每次开图均重新加载acad.lsp
只要acad.lsp的路径正确，每次打开CAD，它至少会被自动加载一次，然后才归ACADLSPASDOC干活。路径正确的意思，是放到支持文件搜索路径里面。
简单说，cad根目录、support和当前工作目录最保险。
45. 如何将自动保存的图形复原？
答：AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。
一般该文件存放在WINDOWS的临时目录，如C:\\WINDOWS\\TEMP。
补充：
默认状态下*.sv$文件的存放位置：win9x：一般该文件存放在WINDOWS的临时目录，如C:\\WINDOWS\\TEMP；winnt/2000/xp：
开始菜单->运行，输入%temp%，(有可能%tmp%也行)，确定
46. CAD 自动保存的文件格式转化为DWG格式时，变成DWG.SV$格式
答：因为文件扩展名被隐藏起来了。在IE浏览器菜单“工具”－“文件夹选项”－“查看”中先去除“隐藏已知文件类型的扩展名”再重命名sv$文件。
47. DWG文件破坏，遇到异常错误中断退出
1）在“文件（File）”菜单中选择“绘图实用程序/修复（Drawing Utilities/Recover）”项，在弹出的“选择文件（Select File）”对话框中选择要恢复的文件后确认，系统开始执行恢复文件操作；此方法50%有效
2.如果用“Recover”命令不能修复文件，则可以新建一个图形文件，然后把旧图用图块的形式插入在新图形中，也许能解决问题；
4.在AutoCAD2002或2004中打开后另存为2002或2004的文件，然后重新打开文件，并选择采用局部打开方式，打开几个图层另存为一个文件，再打开剩下的图层，再另存为第二个文件，最后把两个文件复制重合在一起就会复原图了；
5.如果打开CAD图某一百数(如30%)时就停住没反映了，这说明图纸不一定被损坏，把电脑内的非AutoCAD提供的矢量字体文件删除(移到别的地方)后再试试(保留2～3个也可以)，说不定文件就能正常打开了。
48. 如何减少文件大小?
在图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。-purge，前面加个减号，清理的会更彻底些。
用WBLOCK命令。
把需要传送的图形用WBLOCK命令以块的方式产生新的图形文件，把新生成的图形文件作为传送或存档用。这是笔者发现的最有效的“减肥”方法。
49. autocad2004为图形设置密码
具体的设置方法如下：
（1）执行保存命令后，在弹出的save drawing as（图形另存为）对话框中，选择对话框右上方tools（工具）下拉菜单中的security OPtions（安全选项），autocad会弹出security OPtions（安全选项）对话框，
（2）单击password（口令）选项卡，在password or phrase to OPen this drowing (用于打开此图形的口令或短语）文本框中输入密码。确定后，会出现密码确认对话框，在此再次输入你刚才输入的密码，两次输入的要完全一致。确定之后你的文件就加密了。再次打开时就要输入密码了。忘了密码文件就永远也打不开了，所以加密之前最好先备份文件。此外，利用digital sinnature(数字签名）选项卡还可以设置数字签名。
50. 取消及恢复操作
在cad中可以用ctrl+z取消上面的操作，用ctrl+y恢复，但是在2004之前只能恢复一步，而2004后可以多次恢复。
51. CAD多重复制
在复制对象时，多重复制总是需要输入M，显得比较麻烦，你可以在acad.lsp文件中添加程序实现不必输入M
(defun C:CVV ()
(setvar "cmdecho" 0)
(setq css (ssget)) (command "cOPy" css "" "m"
(setq css nil) (setvar "cmdecho" 1)
(prin1) )
即输入CVV回车，即可实现多重复制。
编完之后，AP加载此LSP程序
52. 不创建*BAK文件
有了BAK不用愁，一个命令为您解分忧，嘻~~
（1）工具——选项，选“打开和保存”选项卡，再在对话框中将“每次保存均创建备份”即“ CREAT BACKUP COPY WITH EACH SAVES”前的对钩去掉。
（2）也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0，系统变量为1时，每次保存都会创建“*BAK”备份文件。
53. 快速选择
在快速选择时，可以用FI命令来设置快速选择的类型样式，并用命令FI来筛选所需对象。
补充：除了fi(lter)，还有个简化版的命令，QSELECT，比前者易用
54. 工具栏不见了
如果在AUTOCAD中的工具栏不见了时，在工具栏处点右键，或者工具——选项——配置——重置，也可用命令：MENULOAD命令，然后点击浏览，选择ACAD.MNC加载即可。
如果正常关闭导致的不见 ，在视图工具栏里选中你想应用的工具栏即可
★补充：命令 : toolbar
★★★★★★★★★废话一堆★★★★★★★★★
55. 修改ACAD.CNT文件，可在帮助中加入自己的帮助链接。
56. 不出现对话框，只显示路径
命令：FILEDIA 设为1即可
57. 怎样用PSOUT命令输出图形到一张比A型图纸更大的图纸上？
R14中，如果直接用PSOUT输出EPS文件，系统变量FILEDIA又被设置为1，输出的EPS文件，只能送到A型图纸大小。
如果想选择图纸大小，必须在运行PSOUT命令之前取消文件交互对话框形式，为此，设置系统变量FILEDIA为0。或者为AutoCAD配置一个Posts cript打印机，然后输出到文件，得到任意图纸大小的EPS文件。
注意：如果在当前的绘图期间你已经以文件对话框的方式运行了PSOUT命令，你就必须关闭并且重新打开该文件，然后再运行上述指令。
★提示：BMPOUT为输出位图的命令
58. 简说两种打印方法
打印无外乎有两种，一种是模型空间打印，另一种则是布局空间打印
例：平面图，平面布置图，天棚图，地板图，部面图
1.切换到布局，进行页面设置（纸张大小，或四周的边距等）
2.删掉原图
3插入1：1的图框（确定你有这个框）
4视图视口，拖出原来的图
5定义比例（针对图形）
命令：Z空格S空格。这时需用MS 或PS命令进行框内与框外的切换
6.Z空S空，如果给的比例为1/180，那么你这个图的比例就为1/180
我们设上面这个图为X
接下来为所有的图进行操作，关键在这里，
1) 右键点击布局，选择移动或复制，这时会出现一个对话框。你把“副本”勾选，然后移到结尾，当然，这根据你打图的排列顺序有关，你可以自定。
2) 这时又出现了一个副本，也就是X图形的副本，这时你用MS命令切换到框内，用P平移命令，找到第二个你想打印的图形，然后进行比例缩放。如果图形都一样，如果X图为平面，这个图为天棚，这个比例就不用调了，因为都是一样的大小
3) PS命令切换到框外，Z空格E空格，最大化，自己感觉一下图形是否合适 。如不合适再进行调整
4.接下来的操作都一样，就是复制副本
59. AUTOCAD（2002和2004）在XP系统下打印时出现致命错误：
在AUTOCAD中不开启打印戳记功能，如已开，则需将AUTOCAD根目录下的ACPLTSTAMP.ARX文件改为其它的名称或者删除。但是在删除时不能运行AUTOCAD，而且要具有管理员权限，否则不能删除。这样再进行打印就不会再出错了，但也少了打印戳记的功能。该方法对于2002版及2004版均有效。
60. 打印出来的字体是空心
在命令行输入TEXTFILL命令。值为0则字体为空心。值为1则字体为实心。
61. 打印的时候有印戳怎么办呀
答：打开打印机的对话框中，右侧有一个打印戳记，把它前面的对勾去掉 。
62. 为什么有些图形能显示，却打印不出来？
如果图形绘制在AutoCAD自动产生的图层（DEFPOINTS、ASHADE等）上，就会出现这种情况。

牛人十数年CAD经验
翻过很多CAD的教材，觉得如果对照那些教材学习CAD的话，确实都能够在一定程度上掌握这个软件，如果到设计院或事务所，也都能勉勉强强的开始画图。但是，我觉得这远远不够，从书本到实战，还有一大段距离。
本人早年毕业于同济，目前早已是一级注册建筑师，在公司里照看着一大堆的小朋友。虽然这些小朋友都能够完成绘图和简单的设计工作，但我感觉距离真正的掌握和运用CAD，还有很多距离。至于公司里的其他专业，更可以用惨不忍睹来形容。
因此，我将连续编写有关CAD的一系列的心得体会，将会在我公司的刊物上发表，同时，我也在这里发表，以飨大家。
AUTOCAD使用心得连载之一

使用的三个基本方面
目前，我公司的设计文件，特别是图纸，都是用AUTOCAD软件绘制的。但是，现在还有很多人对CAD并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，在我们公司，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。同时，每个人绘制出来的图纸看上去感觉都不经相同，有些图纸看上去一目了然、清晰漂亮，而有些图纸不但表达不清，过分点可以用惨不忍睹来形容。
　　从本期工程设计开始，本人会将十几年绘图经验的点点滴滴作为连载，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对CAD的使用展开一次交流和讨论，相互提高。
另外，因为本人是建筑专业的，对其他专业不胜了解，因此，今后的举例将主要是和建筑专业有关的，希望大家能举一反三。
不知大家认为，使用CAD画图，最重要的是什么？对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。
我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。
有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。
清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。
准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000X2000，而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线，量出来却是2999.87。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。只有做到这两点，才能够说绘图方面基本过关了。
图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。能够
