wincc-全套脚本总结.doc

——————1、wincc全局脚本动作-------隐藏控件——————

#include "apdefap.h"
int gscAction( void )
{
// WINCC:TAGNAME_SECTION_START
// syntax: #define TagNameInAction "DMTagName"
// next TagID : 1
// WINCC:TAGNAME_SECTION_END
int value;
value=GetTagBit("IM_in");//"IM_in"为触发的变量。
if(value==1)
{
SetVisible("lianxi.pdl","按钮8",TRUE);//lianxi.pdl为控制对象所在画面名，“按钮8”为对象名称
}
else
{
SetVisible("lianxi.pdl","按钮8",FALSE);//lianxi.pdl
}
// WINCC:PICNAME_SECTION_START
// syntax: #define PicNameInAction "PictureName"
// next PicID : 1
// WINCC:PICNAME_SECTION_END

return 0;
}
=====================================================
说明：在触发器里选择变量IM_in

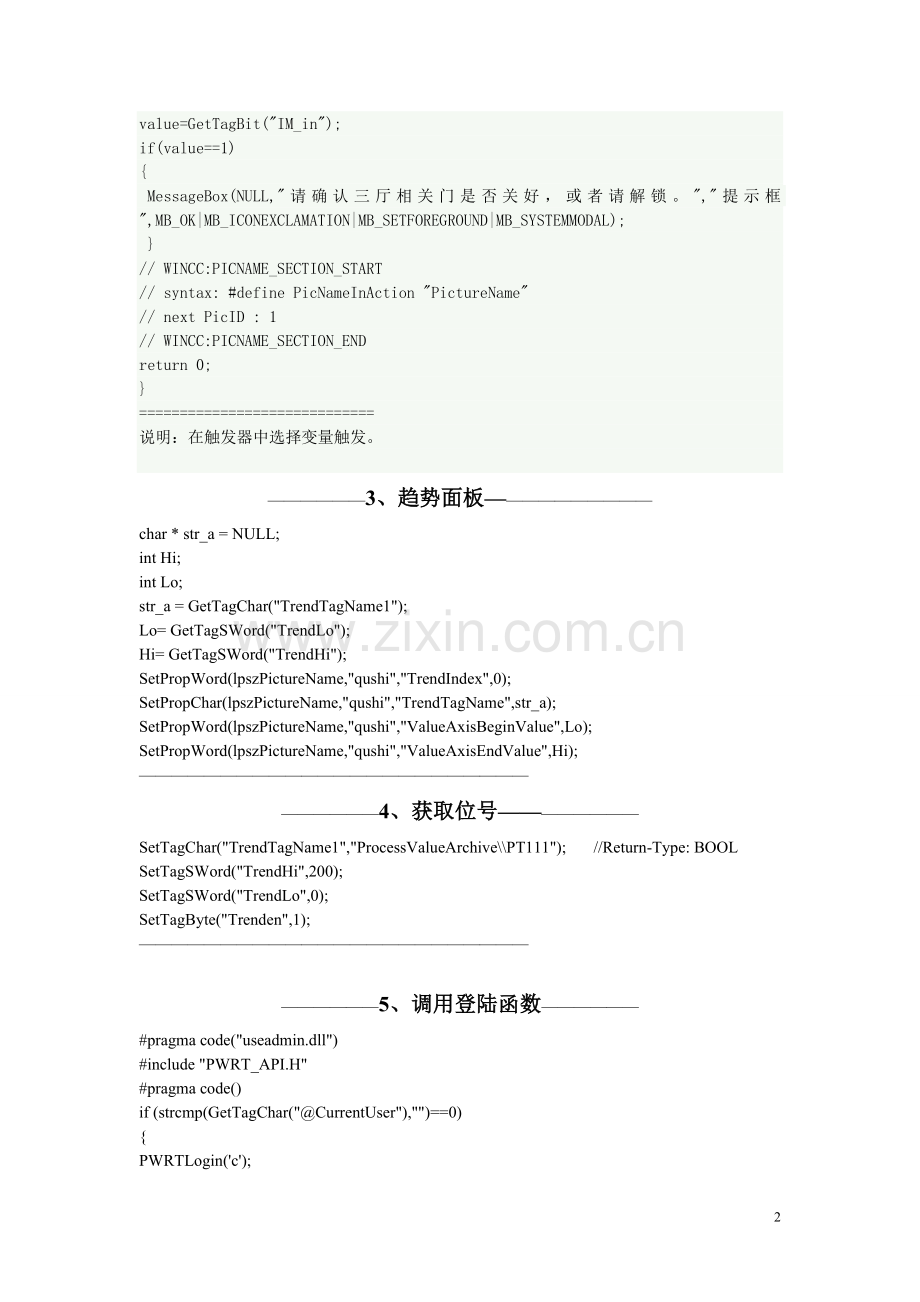

——————2、wincc全局脚本动作----提示框——————

#include "apdefap.h"
int gscAction( void )
{
// WINCC:TAGNAME_SECTION_START
// syntax: #define TagNameInAction "DMTagName"
// next TagID : 1
// WINCC:TAGNAME_SECTION_END
int value;
value=GetTagBit("IM_in");
if(value==1)
{
MessageBox(NULL,"请确认三厅相关门是否关好，或者请解锁。","提示框",MB_OK|MB_ICONEXCLAMATION|MB_SETFOREGROUND|MB_SYSTEMMODAL);
}
// WINCC:PICNAME_SECTION_START
// syntax: #define PicNameInAction "PictureName"
// next PicID : 1
// WINCC:PICNAME_SECTION_END
return 0;
}
=============================
说明：在触发器中选择变量触发。

——————3、趋势面板——————————
char * str_a = NULL;
int Hi;
int Lo;
str_a = GetTagChar("TrendTagName1");
Lo= GetTagSWord("TrendLo");
Hi= GetTagSWord("TrendHi");
SetPropWord(lpszPictureName,"qushi","TrendIndex",0);
SetPropChar(lpszPictureName,"qushi","TrendTagName",str_a);
SetPropWord(lpszPictureName,"qushi","ValueAxisBeginValue",Lo);
SetPropWord(lpszPictureName,"qushi","ValueAxisEndValue",Hi);
————————————————————————
——————4、获取位号————————
SetTagChar("TrendTagName1","ProcessValueArchive\\PT111"); //Return-Type: BOOL
SetTagSWord("TrendHi",200);
SetTagSWord("TrendLo",0);
SetTagByte("Trenden",1);
————————————————————————

——————5、调用登陆函数——————
#pragma code("useadmin.dll")
#include "PWRT_API.H"
#pragma code()
if (strcmp(GetTagChar("@CurrentUser"),"")==0)
{
PWRTLogin('c');
}
-------------------------------------

——————6、时间同步——————
void SetCpuTime()
{
#pragma code("kernel32.dll");
void GetLocalTime(SYSTEMTIME *lpst);
#pragma code();
SYSTEMTIME time
BOOL ret;
//printf("Start function SetCpuTime\r\n");
GetLocalTime(&time);
ret= SetTagMultiWait("%d%d%d%d%d%d%d",
"data_year",time.wYear-2000,
"data_month",time.wMonth,
"data_day",time.wDay,
"data_hour",time.wHour,
"data_MINUTE",time.wMinute,
"data_SECOND",time.wSecond,
"data_FLAG",1
)
}

-------------------------------------

——————7、对话框调用——————
BOOL A;
BOOL B;
HWND hwnd=NULL;
int RetMsg;
A=GetTagBit("TJ_ANNIU"); //Return-Type: BOOL
hwnd=FindWindow(NULL,"WinCC-运行系统 - ");
if (A==0)
{
RetMsg =MessageBox (hwnd, "确定要停机？", "停机警告", MB_OKCANCEL|MB_SYSTEMMODAL|MB_SETFOREGROUND);
if (RetMsg==IDOK)
{
SetTagBit("TJ_ANNIU",1);
MessageBox (hwnd, "停机", "停机警告", MB_OK|MB_SYSTEMMODAL|MB_SETFOREGROUND);
SetTagBit("TJ_ANNIU",0);
}
else B=0;
}
else
{
}
------------------------------------------
——————8、声音报警——————
#pragma code("Winmm.dll")
VOID WINAPI PlaySoundA(char* pszSound,char* hmode,DWORD dwflag);
#pragma code()

if(GetTagFloat("LIST555")>500)

PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\Horn_Attention.wav",NULL,1);
if(GetTagFloat("LIST555")<300)

PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\alsndmgr.wav",NULL,1);
-----------------------------------------------

——————9、水平移动——————
建立内部变量BOOL-Q，无符号32位-P
全局动作
int a;int a1;
a=GetTagBit("Q");a1=GetTagDWord("P");
if(a==1)
{
a1=a1+10;
}
if(a1>=100)
{
a1=0;
}
SetTagDWord("P",a1);
然后用一个按钮控制二进制变量Q，为启动信号。物体的X位置对应的是变量P，设置为模拟量。当P为1的时候对应的X位置。P为2的时候对应X的位置，以此类推，就可以做出物体移动画面了，要做全局脚本
-----------------------------------------------
——————10、WinCC中调用SQL语言 ——————
1、创建一个 SQL文件，此文件在ISQL中建立，文件内包含所要执行的SQL语句。Windows对话框实现。具体如下：
2、在WinCC中用C Script 调用上述SQL文件，如下所示：
#include&quot;apdefap.h&quot;
void OnLButtonDown(char* lpszPictureName,
char* lpszObjectName,
char* lpszPropertyName,
UINT nFlags,int x,int y)
{
char*a=&quot;c:siemenscommonSQLANYISQL-q-b-c
UID=DBA;PWD=SQL;DBF=E:testsqltestsqlRT.DB;
DBN=CC_testsql_99-12-03-12:48:26R;READ
E:testsqltest.sql&quot;;
Printf(&quot;%srn&quot;,a);
ProgramExcute(a);
}
下面是一个简单的SQL文件内容：
select *from pde#hd#t#test;
output to e:test2.txt FORMAT ascii
注意：文件名及路径中不要带空格。
——————11、设置或重置一个变量——————
void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName)
{
BOOL z;
z=GetTagBit(&quot;MyBitVariable&quot;);//获得变量值
if (z==0)
SetTagBit(&quot;MyBitVariable&quot;,1); //设置变量值
else
SetTagBit(&quot;MyBitVariable&quot;,0);
}
——————12、运行时图形产生动态旋转——————
#include &quot;apdefap.h&quot;
long _main(char* lpszPictureName, char* lpszObjectName, char*
lpszPropertyName)
{
static int x=25,y,z;//x为半径的初始值为25，y为切换变量，z为搅拌机运行状态变量
z=GetTagBit(&quot;202搅拌机运行&quot;); //取得PLC搅拌机的运行状态
if(z!=0)
{
switch(y)
{
case 0:
x=x-4;
if(x&lt;=0)
y=1;
break;
default :
x=x+4;
if(x&gt;=25)
y=0;
break;
}
}
return x;
}
——————13、WINCC--如何在程序中动态修改用户密码 ——————
1、 点击“开始”--》“设置”--》“控制面板”--》“管理工具”--》“数据源（ODBC）”，打开ODBC数据源管理器
2、在用户DSN页面的用户数据源中找到与当前项目所关联的一项，其名称为“CC_项目名_项目建立日期时间”，记下该项的名称
3、在脚本中加入以下代码：
#pragma code("UseGen.dll")
#include "USEGENAP.H"
#pragma code()
LPCMN_ERROR err; //定义的LPCMN_ERROR型变量,在函数调用中需使用
if (PWGENConnect("CC_ass_04-09-21_16:35:22",err)) //建立与数据库的联接,其中CC_ass_04-09-21_16:35:22用第二步中记下的名称取代
{
if (PWGENChangePassword(GetTagChar("user"),GetTagChar("oldpassword"),GetTagChar("password"),err)) //修改密码,user,oldpassword,password分别为存贮用户名,原密码,新密码的内部变量,类型为文本变量8位字符集
{
//密码修改成功后的操作,如给用户提示等
}
}
PWGENDisconnect(err); //断开与数据库的联接
4、编译运行程序
5、工作完成
6、与用户管理相关的函数定义存贮在APPLIB目录下的USEGENAP.H文件中，可根据上面示例自行完成添加用户，修改权限等功能。

——————14、WinCC如何实现鼠标OnMouseOVer事件 ——————
用WINDOWAPI函数GetCusorPos获取当前鼠标位置，用GetWindowRect函数获取窗口位置，两值相减得鼠标在WINCC frame上的相对位置。用全局脚本（设定为1s定时刷新），然后获取要OnMouseOver事件的物体的位置，并与鼠标位置相比较，如一致则触发自己定义的动作。
#include "apdefap.h"
int gscAction( void )
{
#pragma code("user32.dll");
BOOL GetCusorPos(POINT lpPoint); //获取鼠标的位置（绝对位置-对应屏幕分辨率）
BOOL GetWindowRect(HWND hwnd,LPRECT lpRect); //获取窗体位置
#pragma code();
POINT pPos;
RECT rRec;
HWND hwnd;
BOOL bRet,bRet2;
long lLeft,lTop,lWidth,lHeight;
long lX,lY;
char szStr[100];
hwnd=FindWindow(NULL,"WinCC-Runtime - "); //如语言为中文应为"WinCC 运行系统-"
if (hwnd==0) {printf("rnError! WinCc Handle is %d",hwnd);goto over;}
bRet=GetCursorPos(&pPos);
if (bRet==0) goto over;
bRet2=GetWindowRect(hwnd,&rRec);
if (bRet2==0) goto over;
lX=pPos.x-rRec.left; //鼠标 对{置
lY=pPos.y-rRec.top; //鼠标 位置
//如果为非全屏模式，需将上述数值中的高height判断减去标题栏的宽度
//printf("The Current Cusor Pos is x:%d,y:%drn",pPos.x,pPos.y);
//printf("The Cusor Pos in Window is x:%d,y:%drn",pPos.x-lLeft2,pPos.y-lTop2);
lLeft=GetLeft("NewPdl0.Pdl","Text1"); //Return - Type :long int
lTop=GetTop("NewPdl0.Pdl","Text1"); //Return - Type :long int
lWidth=GetWidth("NewPdl0.Pdl","Text1"); //Return - Type :long int
lHeight=GetHeight("NewPdl0.Pdl","Text1"); //Return - Type :long int
if ((lX>=lLeft)&&(lY>=lTop)&&(lX<=lLeft+lWidth)&&(lY<=lTop+lHeight)) {
sprintf(szStr,"%d,%d",lX,lY);
SetText("NewPdl0.Pdl","Text1",szStr); //Return - Type :char*
}
//printf("The Text1 Pos is x:%d,y:%drn",lLeft2,lTop-lTop2);
over:
return 0;
}
———————————————————————————————————————
——————15、如何在退出WINCC监控时直接关闭电脑 ——————
1. 利用动态向导
2.在脚本中加入 DMExitWinCCEx (DM_SDMODE_SYSTEM);也可以

——————16、过WINCC API函数读出当前报警消息 ——————
1、使用GMsgFunction中读出当前报警信息的ID（dwMsgNr）；
2、使用MSRTGetMsgCSData函数读出该报警信息ID对应文本库TEXTLIB中的文本ID（dwTextID1）；
3、使用MSRTGetMsgText函数读出该文本ID的文本。
信息到达处理：如果读取文本成功，则置文本变量MSG。
信息离去处理：如果MsgNr与上一次相同，则复位MSG，如果不是，则继续保持信息。
具体函数说明请看ODK文档
BOOL GMsgFunction( char* pszMsgData)
{
#pragma code("msrtcli.dll")
＃i nclude "msrtapi.h"
#pragma code();
MSG_TEXT_STRUCT tMeld;
MSG_CSDATA_STRUCT sM;
CMN_ERROR err;
BOOL bRet;
DWORD dwTextID1;
DWORD dwMsgNum;
char szMsg[255];
#define TAG_MSG "MSG"
MSG_RTDATA_STRUCT mRT;
memset( &mRT, 0, sizeof( MSG_RTDATA_STRUCT ) );
if( pszMsgData != NULL )
{
printf( "Meldung : %s rn", pszMsgData );
sscanf( pszMsgData, "%ld,%ld,%04d.%02d.%02d,%02d:%02d:%02d:%03d,%ld, %ld, %ld, %d,%d",
&mRT.dwMsgNr, // Meldungsnummer
&mRT.dwMsgState, // Status MSG_STATE_COME, .._GO, .._QUIT, .._QUIT_SYSTEM
&mRT.stMsgTime.wYear, // Tag
&mRT.stMsgTime.wMonth, // Monat
&mRT.stMsgTime.wDay, // Jahr
&mRT.stMsgTime.wHour, // Stunde
&mRT.stMsgTime.wMinute, // Minute
&mRT.stMsgTime.wSecond, // Sekunde
&mRT.stMsgTime.wMilliseconds, // Millisekunde
&mRT.dwTimeDiff, // Zeitdauer der anstehenden Meldung
&mRT.dwCounter, // Interner Meldungsz?hler
&mRT.dwFlags, // Flags( intern )
&mRT.wPValueUsed,
&mRT.wTextValueUsed );
//**************************************************************************************code for dcount
if (mRT.dwMsgState==MSG_STATE_COME)//信息到达处理
{
dwMsgNum=mRT.dwMsgNr;
printf("rnThe Alarm Message No is %d !rn",dwMsgNum);
bRet=MSRTGetMsgCSData(dwMsgNum,&sM,&err);
if (bRet==TRUE)
{
dwTextID1=sM.dwTextID[0];
printf("rnThe TextID of The MessageNr %d is %d !rn",dwMsgNum,dwTextID1);
bRet=MSRTGetMsgText(1,dwTextID1,&tMeld,&err);
if (bRet==TRUE)
{
sprintf(szMsg,"%s",tMeld.szText);
printf("rnThe Text of TextID %d is %s !rn",dwTextID1,szMsg);
}

}
}
if (mRT.dwMsgState==MSG_STATE_GO)//信息离去处理
{
dwMsgNum=mRT.dwMsgNr;
if (dwMsgNum==GetTagDWord(TAG_MSG_NR)) SetTagChar(TAG_MSG,"");
}
//**************************************************************************************code for dcount
// Meldungsdaten einlesen
// Prozesswerte lesen, falls gew???????§???1nscht
}
printf("Nr : %d, St: %x, %d-%d-%d %d:%d:%d.%d, Dur: %d, Cnt %d, Fl %drn" ,
mRT.dwMsgNr, mRT.dwMsgState, mRT.stMsgTime.wDay, mRT.stMsgTime.wMonth, mRT.stMsgTime.wYear,
mRT.stMsgTime.wHour, mRT.stMsgTime.wMinute, mRT.stMsgTime.wSecond, mRT.stMsgTime.wMilliseconds, mRT.dwTimeDiff,
mRT.dwCounter, mRT.dwFlags ) ;
SetTagChar(TAG_MSG,szMsg);
return( TRUE );
}

——————17、实现用户登陆日志（wincc中用c脚本实现?)——————
用户登陆日志：（包括用户的登陆退出信息，以便查询在什么时间段是哪个用户在使用这个监控软件）
＃i nclude "apdefap.h"
int gscAction( void )
{
#pragma code("kernel32.dll")
VOID GetLocalTime(LPSYSTEMTIME lpSystemTime);
#pragma code()
char* username;
char buf[128];
static char preuser[128];
unsigned a,b,c,d,e,f;
FILE* fp;
SYSTEMTIME sysTime;
//读取系统时间,并且复制给变量a,b,c,d,e,f
GetLocalTime(&sysTime);
a=sysTime.wHour;
b=sysTime.wMinute;
c=sysTime.wSecond;
f=sysTime.wYear;
e=sysTime.wMonth;
d=sysTime.wDay;
//得到当前用户名称
username = GetTagChar("@CurrentUser");
fp= fopen("c:wincclog.txt", "a+");
if(strcmp(username, preuser)!=0) //如果当前用户名称和前一个用户名不同
{
if((strcmp(username, "") != 0)&&(strcmp(preuser, "") == 0)) //如果当前用户名称不空同时前一个用户名为空

{
sprintf(buf, "用户:%st登陆时间是：t %d-%d-%d,%d-%d-%dn", username,a,b,c,d,e,f);
fputs(buf, fp);
}
else
{
if((strcmp(username, "") == 0)&&(strcmp(preuser, "") != 0)) //如果当前用户名称为空同时前一个用户名不空

{
sprintf(buf, "用户:%st退出时间是：t %d-%d-%d,%d-%d-%dn", preuser,a,b,c,d,e,f);
fputs(buf, fp);
}
else
{
sprintf(buf, "用户:%st退出时间是：t %d-%d-%d,%d-%d-%dn", preuser,a,b,c,d,e,f);
fputs(buf, fp);
sprintf(buf, "用户:%st登陆时间是：t %d-%d-%d,%d-%d-%dn", username,a,b,c,d,e,f);
fputs(buf, fp);
}
}
}
strcpy(preuser, username);
fclose(fp);
return 0;
}

——————18、全局脚本--声音报警——————
#pragma code("Winmm.dll")
VOID WINAPI PlaySoundA(char* pszSound,char* hmode,DWORD dwflag);
#pragma code()
if (GetTagBit("XY")==0)
{
if(GetTagFloat("LIST555")>500) //热井液位
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\热井液位高1.wav",NULL,0);
}
if(GetTagFloat("LIST555")<300) //热井液位
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\热井液位低1.wav",NULL,0);
}
if(GetTagFloat("TE421A")>100 || GetTagFloat("TE421B")>100 || GetTagFloat("TE423A")>100 || GetTagFloat("TE423B")>100 || GetTagFloat("TE425")>100 || GetTagFloat("TE427")>100 || GetTagFloat("TE442")>100) //轴瓦温度
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\轴瓦温度高1.wav",NULL,0);
}
if(GetTagFloat("TIE485")>45) //冷油器出口油温
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\冷油器出口油温高.wav",NULL,0);
}
if(GetTagFloat("PT091")<0.5) //进汽压力
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\蒸汽压力低.wav",NULL,0);
}
if(GetTagFloat("PT109")>40) //真空低
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\排汽压力高.wav",NULL,0);
}
if(GetTagFloat("PT131")<0.13) //润滑油压力低
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\润滑油压力低1.wav",NULL,0);
}
if(GetTagFloat("PDT213")>0.05 || GetTagFloat("PDT215")>0.05 || GetTagBit("PDS071")==0 || GetTagBit("PDS073")==0) //滤油器差压
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\滤油器差压高.wav",NULL,0);
}
if(GetTagFloat("PT121")<0.65) //主油泵出口压力
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\主油泵出口压力低.wav",NULL,0);
}
if(GetTagFloat("LIST551")<-190) //油箱油位
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\油箱油位低.wav",NULL,0);
}
if(GetTagFloat("VE735A")>52 | GetTagFloat("VE737A")>52 | GetTagFloat("VE745A")>52 || GetTagBit("XE202")==1 || GetTagBit("XE204")==1 || GetTagBit("XE206")==1) //振动大
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\轴瓦振动高.wav",NULL,0);
}
if(GetTagFloat("ZE769")>0.4 || GetTagFloat("ZE769")<-0.4 || GetTagBit("ZE208")==1) //汽机转子轴向位移
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\轴相位移高.wav",NULL,0);
}
if(GetTagFloat("ZDE785")>3 || GetTagFloat("ZDE785")<-2 || GetTagBit("VE209")==1) //汽机转子胀差
{
PlaySoundA("D:\\DCSDATA\\CG_wincc\\Horn\\胀差高.wav",NULL,0);
}
if(GetTagFloat("AI_0094")>3240) //转速
{
PlaySoundA("D:\\DCSD
