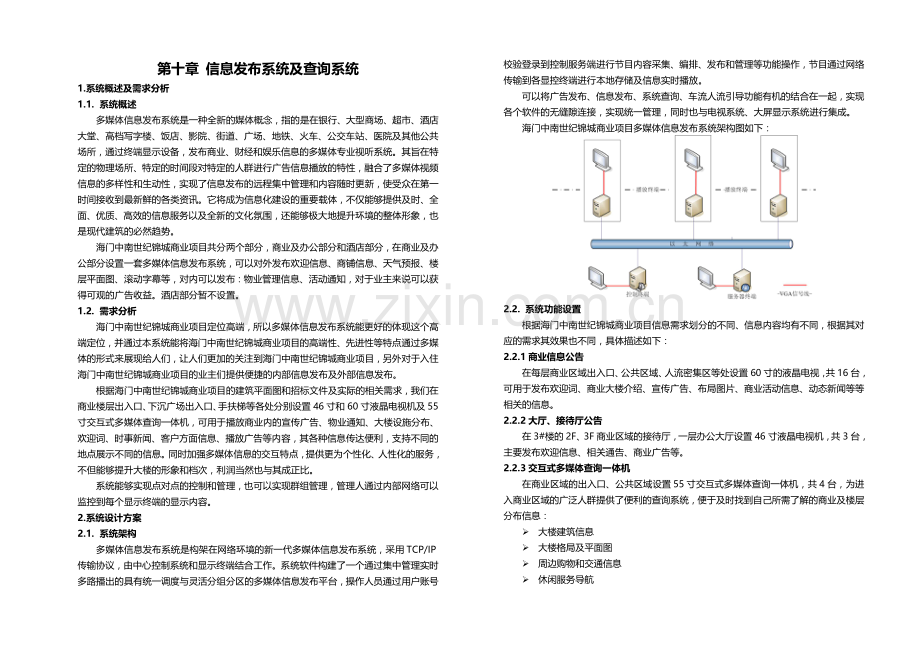

第十章 信息发布系统及查询系统
1. 系统概述及需求分析
1.1. 系统概述
多媒体信息发布系统是一种全新的媒体概念，指的是在银行、大型商场、超市、酒店大堂、高档写字楼、饭店、影院、街道、广场、地铁、火车、公交车站、医院及其他公共场所，通过终端显示设备，发布商业、财经和娱乐信息的多媒体专业视听系统。其旨在特定的物理场所、特定的时间段对特定的人群进行广告信息播放的特性，融合了多媒体视频信息的多样性和生动性，实现了信息发布的远程集中管理和内容随时更新，使受众在第一时间接收到最新鲜的各类资讯。它将成为信息化建设的重要载体，不仅能够提供及时、全面、优质、高效的信息服务以及全新的文化氛围，还能够极大地提升环境的整体形象，也是现代建筑的必然趋势。
海门中南世纪锦城商业项目共分两个部分，商业及办公部分和酒店部分，在商业及办公部分设置一套多媒体信息发布系统，可以对外发布欢迎信息、商铺信息、天气预报、楼层平面图、滚动字幕等，对内可以发布：物业管理信息、活动通知，对于业主来说可以获得可观的广告收益。酒店部分暂不设置。
1.2. 需求分析
海门中南世纪锦城商业项目定位高端，所以多媒体信息发布系统能更好的体现这个高端定位，并通过本系统能将海门中南世纪锦城商业项目的高端性、先进性等特点通过多媒体的形式来展现给人们，让人们更加的关注到海门中南世纪锦城商业项目，另外对于入住海门中南世纪锦城商业项目的业主们提供便捷的内部信息发布及外部信息发布。
根据海门中南世纪锦城商业项目的建筑平面图和招标文件及实际的相关需求，我们在商业楼层出入口、下沉广场出入口、手扶梯等各处分别设置46寸和60寸液晶电视机及55寸交互式多媒体查询一体机，可用于播放商业内的宣传广告、物业通知、大楼设施分布、欢迎词、时事新闻、客户方面信息、播放广告等内容，其各种信息传达便利，支持不同的地点展示不同的信息。同时加强多媒体信息的交互特点，提供更为个性化、人性化的服务，不但能够提升大楼的形象和档次，利润当然也与其成正比。
系统能够实现点对点的控制和管理，也可以实现群组管理，管理人通过内部网络可以监控到每个显示终端的显示内容。
2. 系统设计方案
2.1. 系统架构
多媒体信息发布系统是构架在网络环境的新一代多媒体信息发布系统，采用TCP/IP传输协议，由中心控制系统和显示终端结合工作。系统软件构建了一个通过集中管理实时多路播出的具有统一调度与灵活分组分区的多媒体信息发布平台，操作人员通过用户账号校验登录到控制服务端进行节目内容采集、编排、发布和管理等功能操作，节目通过网络传输到各显控终端进行本地存储及信息实时播放。
可以将广告发布、信息发布、系统查询、车流人流引导功能有机的结合在一起，实现各个软件的无缝隙连接，实现统一管理，同时也与电视系统、大屏显示系统进行集成。
海门中南世纪锦城商业项目多媒体信息发布系统架构图如下：

2.2. 系统功能设置
根据海门中南世纪锦城商业项目信息需求划分的不同、信息内容均有不同，根据其对应的需求其效果也不同，具体描述如下：
2.2.1商业信息公告
在每层商业区域出入口、公共区域、人流密集区等处设置60寸的液晶电视，共16台，可用于发布欢迎词、商业大楼介绍、宣传广告、布局图片、商业活动信息、动态新闻等等相关的信息。
2.2.2大厅、接待厅公告
在3#楼的2F、3F商业区域的接待厅，一层办公大厅设置46寸液晶电视机，共3台，主要发布欢迎信息、相关通告、商业广告等。
2.2.3交互式多媒体查询一体机
在商业区域的出入口、公共区域设置55寸交互式多媒体查询一体机，共4台，为进入商业区域的广泛人群提供了便利的查询系统，便于及时找到自己所需了解的商业及楼层分布信息：
Ø 大楼建筑信息
Ø 大楼格局及平面图
Ø 周边购物和交通信息
Ø 休闲服务导航
Ø 商业文化平台
Ø 商业和公益广告
Ø 周边交通和旅游信息
Ø 其他平面和立体资讯
2.3. 系统点位分析及点表
根据场所的不同，设置不同的显示设备，具体点表如下：
区域
楼层
名称
46寸液晶电视
60寸液晶电视
55寸交互式多媒体查询一体机
地下区域
地下一层
商业公共区域

2

1#
1F
出入口

2
1
2F
商业公共区域

1

3F
商业公共区域

1

4F
商业公共区域

1

室外立面
商业公共区域

2#
2F
商业公共区域

3
1
3F
商业公共区域

3
1
4F
商业公共区域

3
1
3#
1F
办公大厅
1

2F
接待大厅
1

3F
接待大厅
1

合计：
3
16
4
将多媒体控制器放置于就近的弱电间，控制器与显示终端之间全部用信号收发器收发信号，安装方便，操作简单。
本次控制机房设置在地下一层弱电中心机房。
2.4. 系统实现功能及软件界面介绍
2.4.1多媒体信息发布系统功能
1、节目管理子系统
Ø 能够显示各类当前流行的静态格式，如JPG, GIF, BMP、…..；
Ø 能够显示各类当前流行的动态格式，SWF, HTM, EXE, PPT….；
Ø 能够显示各类当前流行的视像格式，MPEG2, MPEG4, AVI, AVI (DIVX)….；
Ø 控制端显示端可执行文件格式，例如：EXE文件以及COM格式文件；
Ø 能够实现视频点播格式：MMS视频实时流媒体，支持ASF/WMV等流媒体格式实现远程点播功能；
Ø 在播出节目过程中还可以插入网页作为内容，终端可以自动在有效时间内显示网页内容。

2、字幕管理子系统
Ø 能够定义字幕列表，并且能够定义子字幕名称；
Ø 字幕内容：天气预报、大厦通知、物业排等等；
Ø 可执行功能：能够定义文字大小、字体、文字效果；
Ø 字幕效果：能够定义字幕边框的大小、线条的粗细、背景颜色以及显示速度。
3、播出任务子系统
Ø 可以设定独立播放时间表，透过独立时间表管理显示屏播放信息；
Ø 可以设定群组播放时间表，设置多个显示屏播放的相同时间表；
Ø 播放时间表容许预先设定不少于180天的播放信息；
Ø 能够自订时间单位（00:00 – 23:59）；
Ø 能够自订播放周期单位 (5mins, 10mins等)，这样可以控制每次信息显示时间；
Ø 定时播放：指定于某天内的某一段时间播放讯息；
Ø 指定时间播放：指定于今天至某天来的某一段时间播放讯息；期间播放：指定于每星期某天的某一段时间播放讯息；
Ø 提供播放前预览功能；
Ø 能够编制广告播放时间及支持循环播放功能（日、周、季度、半年等）。

4、发送管理子系统
Ø 具有发送日志的显示功能，能够详细记录每次发送的情况；
Ø 能够发送远程显示终端开机关机指令；
Ø 能够发送节目、节目列表、字幕表、播出任务表；
Ø 能够发送串口通讯指令便于调节显示终端的参数；
Ø 能够发送时间校对命令进行显示终端时间校对，保证工作站时间统一；
Ø 能够控制其它外围设备，能够集成相关的电视、DVD等设备实现统一时间控制与设备管理。

5、紧急插播子系统
Ø 能够定义紧急插播的类型，例如消防联动插播、紧急通知文件插播、当前任务插播等等；
Ø 能够定义紧急插播的时间模式，例如：直到收到终止命令、指定中断时间；
Ø 插播文件类型：能够插播节目清单、紧急字幕、具体的文件；
Ø 能够插播节目及紧急信息到指定显示终端显示器上。

6、终端管理子系统
1) 控制终端管理
Ø 能够定义终端属性，例如：IP地址、名称、MAC地址等等；
Ø 能够定义分组，能够对显示终端进行分组，例如：PDP显示组；
Ø 具有任务关联功能，能够将任务与显示终端关联起来；

Ø 远程开关机控制；
Ø 系统具有探测硬盘状态功能, 硬盘空间不足可以轻易知道。
2) 显示终端管理
Ø 在能够在指定时间段关闭显示终端的信息发布，当无需进行信息发布时，便可实现关闭显示功能，使显示屏进入待机状态。
Ø 系统可发送RS-232指令控制显示设备的电源开关和模式切换；可对不同的显示设备进行电源和模式管理，如投影仪、液晶电视、等离子显示屏等。
7、电源管理子系统
系统可以远程控制每一个视屏的开关规则, 包括在指定的时间开机及关机, 或每周特定的时间设定规则，方便客户终端管理及节约电源，看下图:

Ø 能够做到无人值守实现电源管理；
Ø 能够按单个的显示终端管理，也可以按组进行管理；
Ø 能够定义开机规则、关机规则；
Ø 针对规则能够分别或分组定义指定日期的开机或者关机，也可以指定每天、每周；
Ø 支持断电后来电自启动；
Ø 可以远程启动及关闭终端；

Ø 对终端作时间校准；
Ø 每一个终端都有一个指定的IP地址及mac地址, 清楚知道每个终端的位置及跟进设定；

Ø 能够定义分组，能够对显示终端进行分组，例如：PDP显示组；
Ø 具有任务关联功能，能够将任务与显示终端关联起来。
8、屏幕监控子系统
Ø 能够选择要监控的显示终端，然后将前端正在播放的内容进行图片截取，获得后台的监控。

9、用户管理子系统
Ø 具有用户添加功能；
Ø 具有用户删除、编辑、密码修改功能。

10、日志及报表统计

系统详细列出每一个终端的运行及传送状态, 如果发生问题, 状态会出现警告字句, 以下是主要功能:
Ø 能够自动检测整个系统的工作状态，能够智能地判断故障出现，并自动告警和日志记录；
Ø 创建各种日志数据，包括告警日志、事件日志、用户操作日志、分类信息的播放日志、外部系统导入/导出信息日志等等；
Ø 集中保存系统的各种设置信息，包括系统的工作模式参数、各种自动维护程序的运行参数等；
Ø 集中保存系统的结构配置信息；
Ø 集中保存系统的用户配置信息，包括用户帐号名称、用户密码、用户权限、用户组等；
Ø 集中保存系统的各种日志信息，包括告警日志、事件日志、用户操作日志、分类信息的播放日志、外部系统导入/导出信息日志等。
2.4.2交互式多媒体查询一体机
Ø 远程控制查询机开关机、定义时间规则自动远程管理查询机开关机；
Ø 查询机无人查询时可设定任意时间，自动发布信息，如：动态图片。
3. 产品选型说明
3.1. 产品选型说明
本次多媒体信息发布系统选用清鹤品牌，是一套专用于电子公告信息显示控制与设备管理的系统。能够将各种不同类型显示终端有效的集成起来实现远程集中控制，还能够对所集成的显示终端进行内部指令控制。
3.2. 主要产品技术参数
1、控制器主要技术参数
硬件采用sigma系列专业高清解码芯片，嵌入式系统，8G固态电子硬盘，支持AV/HDMI输出，高稳定性，配置升级版。
4. 系统设备配置清单
项目名称：海门中南世纪锦城商业项目智能化系统工程
系统名称：信息发布系统
序号
设备及材料名称
品牌
型号规格
产地
单位
数量
商业、办公部分

一、信息发布系统

1
60寸液晶电视
创维
26寸（甲供）
中国
台
16
2
46寸液晶电视
创维
46寸 （甲供）
中国
台
2
3
55寸多媒体查询一体机
清鹤
CLEAR-TTSVL-550
中国
台
4
4
触控查询软件
清鹤
CLEAR IMS-TOUCH 2.0
中国
套
1
5
播控工作站
联想
M4380，22寸屏
中国
台
1
6
多媒体控制器
清鹤
CLEAR-IMS STB-71H
中国
台
18
7
音视频发送器
清鹤
CLEAR-VGA+RC
中国
台
18
8
音视频接收器
清鹤
CLEAR-100
中国
台
18
9
信息发布管理软件
清鹤
CLEAR IMS V2.0
中国
套
1
10
媒体显示端软件
清鹤
CLEAR PLAYER V2.0
中国
套
18
11
机柜
康达
42U
中国
台
1
12
音视频线材
国产
RGB信号线、音频线的相关接头、线材制作
中国
套
1
