水果分选机设计(含全套CAD图纸).doc

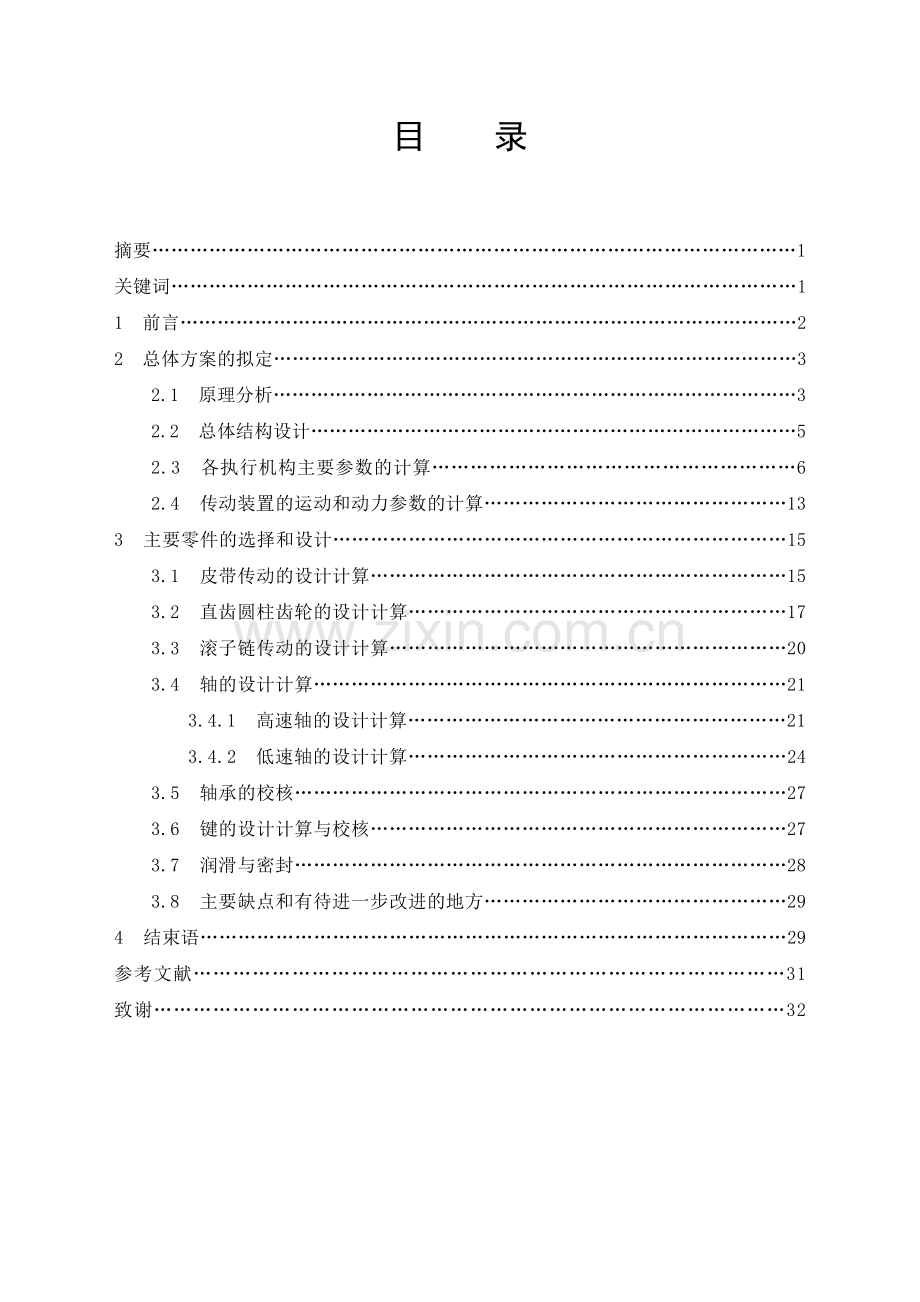

毕业设计（论文）题目 水果分选机设计 二级学院 重庆汽车学院 专 业 机械设计制造及其自动化 班 级 2009级机械设计5班 学生姓名 学号 指导教师 职称 时 间 2013年5月20日 目 录摘要1关键词11 前言22 总体方案的拟定32.1 原理分析32.2 总体结构设计52.3 各执行机构主要参数的计算62.4 传动装置的运动和动力参数的计算133 主要零件的选择和设计153.1 皮带传动的设计计算153.2 直齿圆柱齿轮的设计计算173.3 滚子链传动的设计计算203.4 轴的设计计算213.4.1 高速轴的设计计算21 3.4.2 低速轴的设计计算243.5 轴承的校核273.6 键的设计计算与校核273.7 润滑与密封283.8 主要缺点和有待进一步改进的地方294 结束语29参考文献31致谢32水果分选机的设计 学 生： 指导老师：摘 要：本文分析了中国国内外水果分级分选机的研究和发展现状，对未来进行了展望，设计出了一种新型水果分级分选机构。该水果分级分选机是由分级滚筒、传动机构和电动机组成。采用电动机提供动力，通过带轮传动机构，将运动和动力传送到直齿圆柱齿轮减速器，然后再通过链轮传动机构，将所需的运动和动力传送至分级滚筒上，从而实现水果的分选。整个机构简单且易于操作，便于维护，提高了生产效率，降低了劳动强度，为实现水果加工机械化与规模化提供了前提。关键词：水果；形状；分选机构；分级滚筒； The design of fruit sorting machineStudents:Tutor: Abstract: This paper analyzes the present situation of the Chinese domestic and foreign fruit sorting machine research and development, on the future prospects, we design a new type of fruit sorting mechanism. The fruit sorting machine is composed of grading cylinder, transmission mechanism and a motor. The power provided by a motor, through a belt pulley transmission mechanism, the movement and power is transmitted to the straight tooth cylindrical gear reducer, and then through the chain wheel transmission mechanism, the required movement and power is transmitted to the classification on the drum, thereby we can realize the separation of fruit. The entire mechanism is simple and easy to operate, easy to maintain, improve production efficiency, reduce labor intensity, which help to achieve the fruit processing mechanization and scale and to provide the premise.Key Words: fruit; shape; the grading mechanism; grading cylinder1 前言1.1 选题研究意义 水果分选是水果进入流通领域的一个重要环节，直接关系到水果生产的效益。在市场经济高度发达的今天，异地销售、大宗农产品交易和农产品国际贸易等均离不开标准化。而水果分选就是实现苹果商品标准化的最基础的一步。我国是水果生产大国，但绝大部分苹果来源于农村集体和个体种植户，其品质差别很大，加上采摘及运输过程中不同程度的损伤等影响，给水果的分选工作带来一定的困难。目前苹果分选工作多由人工完成，缺点是劳动强度大，生产率低且分选精度不稳定。采用微机控制的机电一体化设备来代替人工作业，可以实现苹果分选的自动化，有效地提高分选效率和分选精度。因此，研究开发水果采后的自动化处理设备，对苹果进行分级筛选然后销售或加工。1.2 国内外水果机械化发展概况我国是世界水果生产消费大国，但还不是水果加工强国。水果的品质还难以完全满足国内外消费者的要求，水果市场主要还在国内。随着我国加入WTO，水果生产销售面临着激烈的全球市场竞争，因此必须尽快提升我国水果种植和加工的水平，缩短与国外的差距。近几十年来，我国的水果加工水平提高缓慢，主要是我国的水果机械加工技术水平落后造成的。20世纪50年代以前，我国几乎没有食品机械工业，更不用说水果加工。水果的生产加工主要以手工操作为主，基本属于传统作坊生产方式。仅在沿海一些大城市有少量工业化生产方式的水果加工厂，所用设备几乎是国外设备。进入20世纪5070年代，水果加工业及水果机械行业得到一定的发展，全国各地新建了一大批水果加工工厂。但这样依然没有从根本上改变水果加工落后的面貌，这些加工厂尚处于半机械半手工的生产方式，机械加工仅用于一些主要的工序中，而其他生产工序仍沿用传统的手工操作方式。到了20世纪80年代以后，水果工业发展迅速。这得益于80年代以后的改革开放政策。随着外资的引入，出现很多独资、合资等形式的外商水果加工企业。这些企业在将先进的水果生产技术引进国内的同时，也将大量先进的水果机械带入国内。再加上社会对水果加工质量、品种、数量要求的不断提高，极大地推进了我国水果工业以及水果机械制造业的发展。通过消化吸收国外先进的水果机械技术，使我国的水果机械工业的发展水平得到很大提高。20世纪80年代中期，我国水果工业实现了机械化和自动化。进入20世纪90年代以后，又进行了新一轮的技术改造工程。在这一轮的技术改造工程中，许多水果加工厂对设备进行了更新换代，或直接引进全套的国外先进设备，或采用国内厂家消化吸收生产出的新型机械设备。经过两轮的技术改造工程，极大推进了我国水果机械工业的发展，水果机械工业现已形成门类齐全、品种配套的产业，已经为机械工业中的重要产业之一。1.3 国内水果机械化未来发展方向水果在中国食品产业占有重要地位，随着社会发展和进步，水果不但是人们生活的必需品，而且对经济起了很好的作用，而水果分选机是水果生产中的一种主要机械。21世纪，中国将实现水果生产和加工全程机械化，以满足水果生产规模化、经营产业化、水果产品多元化、水果质量无公害化的要求。水果机械将集机、电、液于一体，向智能化、自动化跨越。1.4 目前国内常见的水果分选机主要有以下几种类型目前我国水果业生产上使用的分选机类型很多，大小不一。根据水果检测指标的不同，水果分选机大致可以分为大小分选机、重量分选机、外观品质分选机和内部品质分选机。本课题主要研究的是大小分选机，而根据其结构和工作原理的不同，大小分选机可分为筛子分选机、回转带分选机、辊轴分选机、滚筒式分选机。2 总体方案的拟定2.1 原理分析分选机上的分级装置的孔眼的大小和形状必须根椐水果的大小、形状和产品工艺要求确定。特别注意分级级数的设计计算，提高分选质量，以保证后序工序的顺利进行。水果分选机是由分选机构、传动机构和电动机组成。水果分选时将水果运送至进料斗，然后流入到分级滚筒或摆动筛中，使水果在滚筒里滚转和移动或在摆动筛中作相对运动，并在此过程中通过相应的孔流出，以达到分级目的。2.1.1 方案选择为了实现预定的功用，有两套方案可以实现：(参见图1、图2)方案一 采用摆动筛式进行水果的分选图1方案一 示意图Fig1 The figure of program 1方案二 采用滚筒式进行水果分选图2 方案二 示意图Fig2 The figure of program 22.1.2 方案的比较方案一采用摆动筛式来进行水果的分选，其机械振动装置由皮带传动使偏心轮回转，偏心轮带动曲柄连杆机构实现机体的直线往返式摆动。摆动筛分选机的优点为：结构简单，制造、安装容易；筛面调整方便，利用率高；以直线往复摆动为主。振动为辅，对物料损伤少；适用多物料及同一物料多种不同规格的分级。缺点为：动力平衡困难，噪音大，清洗不方便等。方案二采用滚筒式来进行水果的分选，其滚筒由摩擦轮带动，物料通过料斗流入到滚筒时，在其间滚转和移动，并在此过程中通过相应的孔流出，以达到分级目的。滚动式分选机的优点为：结构简单，分级效率高，工作平稳，不存在动力不平衡现象。缺点为：机器占地面积大，筛面利用率低；由于筛孔调整困难，对原料的适应性差。本课题研究的主要目的是实现水果生产的规模化和机械化，而且主要针对单一物料进行分级，对水果的损伤情况不做过多要求，故采用方案二比较合理。2.2 总体结构设计2.2.1 总体结构总体结构分为以下主要部分（如图3所示）：进料斗、滚筒、收集料斗、机架、传动装置、摩擦轮等。 图3 水果分选机结构图Fig3 The principle figure of the structure of the fruit sorter2.2.2 传动路线水果分选机的传动路线如图4所示，该机构是通过电动机驱动皮带传动，将运动和动力直齿圆柱齿轮减速器，通过减速器减速后，再由链轮传动机构将运动和动力传递给摩擦轮，在摩擦轮的带动下，以实现对水果的分级。1.电机 2.皮带轮 3.摩擦轮 4.摩擦轮轴 5.单级直齿圆柱齿轮减速器 6.链传动 图4 水果分选机的传动路线Fig4 The transmission route of the fruit sorter2.3 各执行机构主要参数的计算2.3.1 滚筒设计考虑到水果大小形状的差异，将滚筒的分级情况定为6级。在实际分级中，可以将相邻的两级料斗合为一级，以满足不同分级的需要。现在设计采用5节筛筒，6级分级。2.3.2 滚筒孔眼总数的确定生产能力G可由下式计算： G 3600zm10001000 （2-1）式中：z为滚筒上的孔眼总数；G为生产能力；为在同一秒内从筛孔掉下物料的系数，因分选机型和物料性质不同而异，滚筒式可取1025；m为物料的平均质量。根据设计要求给定的参数G=12 t/h，m=400g，= 2.0可求出z =10001000G3600m =100010001236000.02400 =417（个）2.3.3 滚筒直径D、长度L以及各级排数P和各排孔数Z的确定在生产能力已知的情况下，通过式（2-1）求取的Z为滚筒上所需的孔数。但由于各级筛孔孔径不同而滚筒直径相同，所以这个总孔数不能平均分配在各级中，而应根据工艺的要求分成不同直径的若干级别，再依级数设每级排数以确定同一级每排筛孔数。若把滚筒展开成平面，则其关系为每级孔数=排数每排孔数每级长度=（每级筛孔直径每排孔数）（筛孔间隙各排孔数）则 滚筒的圆周长度=（排数各级孔径）（排数孔径）理论上，每级的孔数之和等于总孔数Z，每级长度之和是所设计的滚筒长度，但这样设计计算各级滚筒的直径各不相同，无法连接在一起。因此一般取滚筒中直径较大的一级作为整个滚筒的直径。初步确定滚筒直径和长度后，用D:L=1:46进行校核，若不在此范围内，就应重新调整每级排数或孔数，直至达到此比例范围内为止。一般若L6D，则可适当增加排数，减少每排孔数；若L6D，则应增加每排孔数，减少排数。现在由分选所需水果的需求，对筛筒孔径作如下估计：表1 筛孔孔径的参数Table 2 the parameter of screen size筛孔 孔径长宽（mm）孔隙（mm）粒径分布比例系数ai轴向分布比例系数bi第一级8040151/81/2第二级8545201/21/4第三级9050251/41/8第四级9555301/81/8第五级10060351/81/82.3.4 各级筛孔数的计算（1）各级筛孔的孔数 Z1=ai bi Z。 （2-2） 式中：Z1每个筛孔的个数，个；ai原料粒径分布比例系数；bi原料沿滚筒轴向分布比例系数；Z。基准孔数，个。（2）基准孔数为 Z。=Z/ai bi （2-3）则 Z。=417 /（ 1/81/21/21/41/41/81/81/81/81/8）=1668（个）则，可求 Z1=ai bi Z。=1/81/21668=104 Z2=ai bi Z。=1/21/41668=209Z3=ai bi Z。=1/41/81668=52Z4=ai bi Z。=1/81/81668=26Z5=ai bi Z。=1/81/81668=26（3）筛孔排数与每排孔数的计算已知u = L/D （2-4）式中：u长度与直径之比；L滚筒的长度，m；D滚筒的直径，m。又知滚筒的长度可表示为L=Li =1/P0Zi/Ci(diei) （2-5）式中：P0基准排数，通常以第一级为基准；di各级筛孔的直径，m；ei个级筛孔的孔径，m；Ci筛孔的直径及间隙对排数的影响比例系数。又知CI= P1P0 （2-6）式中：P1各级筛孔的排数因 Si= diei故 Pi=2D / Si则将这些转换式对L=Li =1/P0Zi/Ci(diei)进行化简，得L=2D / SiZ1(d1e1)2Z2(d2e2)2Z3(d3e3)2Z4(d4e4)2Z5(d5e5)2又估计u = L/D=4 则D= 1/4L则L2=2 / 104(0.0800.015)2209(0.0850.020)252(0.0900.025)226(0.0950.030)226(0.1000.035)2解得L=2.3 m则D= 1/4L=0.575 m则由Pi=2D / Si ，得P1=20.575 / (0.0800.015)=23P2=20.575 / (0.0850.020)=20P3=20.575 / (0.0900.025)=18P4=20.575 / (0.0950.030)=17P5=20.575 / (0.1000.035)=15由此可得各级滚筒每排孔数：由ZPi=Zi/Pi 可得 ZP1= Z1/P1 = 10423 =5 ZP2= Z2/P2 = 20920 =10ZP3= Z3/P3 = 5218 =3ZP4= Z4/P4 = 2617 =2ZP5= Z5/P5 = 2615 =2经圆整后，各级滚筒每排的孔数为：ZP1=4 ZP2=7 ZP3=3 ZP4=3 ZP5=2（4）滚筒直径的确定各级滚筒的周长为 li = /2 (diei)Pi （2-7） l1 = 3/2 (d1e1)P1=/2 (0.0800.015)23=1.892 ml2 = 3/2 (d2e2)P2=/2 (0.0850.020)20=1.819 ml3 = 3/2 (d3e3)P3=/2 (0.0900.025)18=1.793 ml4 = 3/2 (d4e4)P4=/2 (0.0950.030)17=1.840 ml5 = 3/2 (d5e5)P5=/2 (0.1000.035)15=1.754 m各级计算周长中，最长的作为整个滚筒的周长，则l=1.892 m。（5）筛孔间隙修正因为各级计算周长与确定的滚筒轴长l存在差值，则按下式修正： ei=2l/ Pidi （2-8）则 e1 =21.892/230.080 =0.015e2 =21.892/200.085 =0.024e3 =21.892/180.090 =0.031e4 =21.892/170.095 =0.034e5 =21.892/150.100 =0.046（6）滚筒直径 D=l/ （2-9）则 D=1.892/=0.60 m（7）长径比验算总长度的确定，应将各级的一侧边缘尺寸fi计入，因此 L=Lifi （2-10）又知 fi= Si 2=1/2(diei) （2-11）则滚筒的长度为 L=ZPi(diei)1/2(diei) （2-12）则 L=ZPi(diei)1/2(diei) （2-13）L=4(0.0800.015)7(0.0850.020)3(0.0900.025)3(0.0950.030)2(0.1000.035) 1/2(0.0800.015)(0.0850.020)(0.0900.025)(0.0950.030)(0.1000.035)=2.393 m将计算出的滚筒长度和直径代入长径比公式中进行验算，若不超过规定长度比的5，则可确定长度和直径；否则要重新进行校正。由计算知 D=0.60 m L=2.393 m则u = L/D=2.393/0.60=3.99规定的u = L/D=4 则相差值为4-3.99=0.015，符合要求。故可确定滚筒 D=0.60 m L=2.393 m2.3.5 转速n及水平倾角a的确定滚筒的转速影响分级效率及生产能力，而滚筒的转速取决于直径。滚筒一般呈倾斜放置，则通常转速可由以下公式确定： n = 1214 /R （2-14）则由前面滚筒尺寸参数计算中，知D=0.60 m，根据公式可得本设计中的转速范围n = 1214 /R=1214 /0.60=1518 r/min又考虑滚筒的转速一般为1015 r/min，一般不超过30 r/min。在结合实际生产需求，最终确定滚筒的转速n=18 r/min。 由上式可知，n与R成反比，即滚筒直径越大，其转速越小。而滚筒的倾角a与滚筒的长度有关，一般约为3 o5 o，长的滚筒取小值，短的取大值。本设计中滚筒的长度为L=2.393 m，结合实际生产的需要，取a=4 o。2.3.6 滚轮和摩擦轮滚轮和摩擦轮工作时，滚圈的动力是由摩擦轮与之摩擦所产生的，她们是一对相对运动的部件。通常为了维修及更换零件的方便，在设计上，摩擦轮所选择的材料要比滚圈耐磨性差，以便把磨损落在摩擦轮上。摩擦轮和滚圈的结构如图5所示。滚圈的常用材料为Q235、Q255、40号碳素钢。摩擦轮的材料常为HT250、HT200等。这里取滚圈的材料为Q235，摩擦轮的材料为HT200。 摩擦轮的宽度b一般比滚圈宽度B大3040 mm，以补偿筒体热胀冷缩和轴向窜动的需要，经计算摩擦轮外径为d=375 mm，宽度为90 mm（由与滚圈宽60 mm关系式计算得出）。1.滚筒 2.摩擦轮 3.滚圈图5 摩擦轮与滚圈Fig5 The friction wheel and the rolling ring2.3.7 功率计算对于摩擦轮传动式，其功率可用下式计算： P=Rn(m113m2)g/60 （2-15） 式中：P滚筒转动所需要的电动机功率，W；R滚筒内半径，m；n滚筒转速，r/min；m1滚筒本身质量，kg；m2滚筒内原料质量，kg；传动效率，一般取0.60.7。本设计中取=0.6。 m2=R2Lr1 （2-16） 式中：L滚筒的长度，m；r1物料的密度，kg/m3； 物料在滚筒中的填充系数，一般为0.050.10。 在本设计中，所涉及的滚筒用来筛选水果，按其平均质量和半径，估算出物料密度1.2103 kg/m3，填充系数选取=0.07，则m2=R2Lr1=3.14（0.60-0.0022）/222.3931.21030.07=56 kg 将以上结果代入滚筒转动时所需的电动机功率P的计算公式中：P=Rn(m113m2)g/60=（0.60-0.0022）/218(621356) 9.81/600.6=1155 W2.3.8 筛孔的设计筛孔是分选机械的主要工作部分，其优劣程度直接影响分级效果。筛孔有正方形、矩形、正三角形等排列。经计算，正三角形排列筛面的有效系数比正方形排列增加16，如图6所示，其有效筛面面积更大，故在设计中采取正三角形排列。图6 正三角形排列Fig6 The equilateral triangle arrangement2.3.9 选择电动机（1）选择电动机类型和结构形式生产单位一般用三相交流电源，如无特殊要求(如在较大范围内平稳地调速，经常起动和反转等)，通常都采用三相交流异步电动机。我国已制订统一标准的Y系列是一般用途的全封闭自扇冷鼠笼型三相异步电动机，适用于不易燃、不易爆、无腐蚀性气体和无特殊要求的机械，如金属切削机床、风机、输送机、搅拌机、农业机械和食品机械等。由于Y系列电动机还具有较好的起动性能，因此也适用于某些对起动转矩有较高要求的机械(如压缩机等)。在经常起动，制动和反转的场合，要求电动机转动惯量小和过载能力大，此时宜选用起重及冶金用的YZ型或YZR型三相异步电动机。 三相交流异步电动机根据其额定功率(指连续运转下电机发热不超过许可温升的最大功率，其数值标在电动机铭牌上)和满载转速(指负荷相当于额定功率时的电动机转速，当负荷减小时，电机实际转速略有升高，但不会超过同步转速磁场转速)的不同，具有系列型号。为适应不同的安装需要，同一类型的电动机结构又制成若干种安装形式。各型号电动机的技术数据(如额定功率、满载转速、堵转转矩与额定转矩之比、最大转矩与额定转矩之比等)、外形及安装尺寸可查阅产品目录或有关机械设计手册。按已知的工作要求和条件，选用Y型全封闭笼型三相异步电动机。（2）选择电动机类型的功率由前面设计计算已知，工作机所需的电动机输出功率为P工作输出=1.155 KW 电动机至运输带之间的总效率为总=皮带齿轮3滚动轴承链轮2摩擦轮 =0.960.970.9930.960.902 =0.703 所以电动机的输入功率为P电动机输入= P工作输出/总=1.155/0.703 =1.64 kW（3）初选同步转速为750 r/min的电动机由P电动机输入P电动机额定，故根据机械设计课程设计手册表12-1，选择电动机型号为Y132S-8，其额定功率为2.2 KW，满载转速为710 r/min，即P电动机额定=2.2 kWn电动机额定=710 r/min2.4 传动装置的运动和动力参数的计算2.4.1 各传动装置的总传动比及各轴转速的计算的计算分配各级传动比时应考虑的问题：（1）各级传动比机构的传动比应在推荐值的范围内，不应超过最大值，已利于发挥其性能，并使其结构紧凑。（2）应使各级传动的结构尺寸协调、匀称。例如：由V带传动和齿轮传动组成的传动装置，V带传动的传动比不能过大，否则会使大带轮半径超过变速器的中心高，造成尺寸不协调，并给机座设计和安装带来困难。（3）应使传动装置外廓尺寸紧凑，重量轻。在相同的总中心距和总传动比情况下，具有较小的外廓尺寸。（4）在变速器实际中常使各级大齿轮直径相近，使大齿轮有相近的侵油深度。高、低速两极大齿轮直径相近，且低速级大齿轮直径稍大，其侵油深度也稍深些有利于侵油润滑。（5）应避免传动零件之间发生干涉碰撞。高速级大齿轮与低速轴发生干涉，当高速级传动比过大时就可能产生这种情况。除考虑上诉几点还要理论联系实际，思考机器的工作环境、安装等特殊因素。这样我们就可以通过实测与理论计算来分配各级的传动比了。电动机的满载转速为710 r/min, 要求的输出为18r/min，则总的传动比为：nm / n=710/1839.44V带传动比常用范围i7；圆柱齿轮传动单级减速器传动比的范围i46；链传动传动比的范围i6；摩擦轮传动传动比的范围i5。故设计分配传动比如下： 第一级V带传动比 i1=3；第二级齿轮传动传动比 i2=4； 第三级链传动传动比 i3=2；第二级摩擦轮传动传动比 i4=1.6。 电动机轴为0轴，减速器高速轴为1轴，低速轴为2轴，摩擦轮轴为3轴，各轴转速为：n0= nw=710 r/min n1= n0/ i1=710/3=237 r/min n2= n1/ i2=237/4=59 r/min n3= n2/ i3=59/2=30 r/min n4= n3/ i4=30/1.6=18 r/min2.4.2 各轴输入功率的计算机械效率分布如下：V带传动1=0.96；滚动轴承2=0.99；圆柱齿轮传动3=0.97；链传动4=0.96；摩擦轮传动5=0.90。各轴输入功率按电动机额定功率计算，各轴输入功率即：P0 = PW = 2.2 kWP1 = P01=2.20.96=2.11 kWP2 = P123=2.110.990.97=2.03 kWP3 = P24 =2.030.96=1.95 kWP4 = P325=1.950.990.90=1.74 kW2.4.3 各轴转矩的计算T0 = 9550 P0/ n0=95502.2/710 =29.59 NmT1 = 9550 P1/ n1=95502.11/237 =85.02 NmT2 = 9550 P2/ n2=95502.03/59 =325.58 NmT3 = 9550 P3/ n3=95501.95/30 =620.75 Nm3 主要零件的选择和设计3.1 皮带传动的设计计算根据设计可知皮带轮传动比为3，因传动速度较快，处于高速端，故采用带传动来提高传动的平稳性。并旋转方向一致 ，带轮的传动是通过带与带轮之间的摩擦来实现的。带传动具有传动平稳，造价低廉以及缓冲吸振等特点。根据槽面摩擦原理，在同样的张紧力下，V带传动较平带传动能产生更大的摩擦力。再加上V带传动允许传动比较大，结构较紧凑，以及V带以标准化并且大量生产的优点，所以这里高速轴传动选用V带传动。3.1.1 确定计算功率 Pca由机械设计表8-7 查得工作情况系数K A =1.1 故 Pca = K A P = 1.12.2=2.42 kW3.1.2 选择V带的带型根据Pca=2.42 KW,小带轮转速n1=710r/min,由机械设计图8-11选用A型。3.1.3 确定带轮的基准直径dd并验算带速v（1）初选小带轮的基准直径dd由机械设计表8-6和表8-8，取基准直径dd1=140 mm。（2）验算带速v按式v=dd1 n1/601000验算带的速度v =dd1 n1/601000 =140 710/601000 = 5.20 m/s 因为5 m/sv30 m/s，故带速合适。（3）计算大带轮的基准直径根据式dd2= idd1=3140=420 mm，根据机械设计表8-8，圆整为dd2= 400 mm。3.1.4 确定V带的中心距a和基准长度L d根据公式0.7（dd1 +dd2）a0 2（dd1 + dd2）初步确定中心距a0 =750mm由式：Ld=2a0+/2(dd1+ dd2)/+ (dd1- dd2)2/4a0 = 2750+/2(140+400)+(400-140)2/4750 = 2371 mm由机械设计表8-2 选带的基准长度 Ld=2240 mm。计算实际中心距 a =a 0 +（L d- Ld）/2=750+（22402371）/2=685 mm3.1.5 验算小带轮上的包角a1 a1 =180 o -57.5 o(dd2- dd1)/a =180 o -57.5 o(400140)/685=158 o120 o取a=158 o。3.1.6 计算带的根数z（1）计算单根V带的额定功率Pr由dd1=140 mm和n1=710r/min，查机械设计表8-4a得 P0=1.26 kW。根据n1=710r/min，i=3和A型带，查机械设计表8-4b得 P0=0.09 kW。查机械设计表8-5得Ka=0.95，表8-2得KL=1.06，于是Pr=( P0+ P0)KaKL=(1.26+0.09)0.951.06=1.36 kW（2）计算V带的根数zz= Pca/ Pr=2.42/1.36=1.78取2根。3.1.7 计算单根V带的初拉力的最小值（FO）min由机械设计表8-3得A型带的单位长度质量q=0.1 kg/m，所以（FO ）min=500(2.5Ka) Pca / Ka zv +qv2=500（2.5-0.95）2.42/（0.9525.20）+0.15.202 =193N3.1.8 计算轴压力FP由式（FP）=2Z（FO ）min sin(a1/2)=22193sin(158/2)=758N3.1.9 带轮的结构设计V 带轮结构设计从略。3.1.10 带的张紧装置各种材质的V 带都不是完全的弹性体，在预紧力的作用下，经过一段时间的运转后，就会由于塑性变形而松弛。使预紧力FO 降低。为保证带传动的能力，应定期张紧。此处采用定期张紧装置。 3.2 直齿圆柱齿
