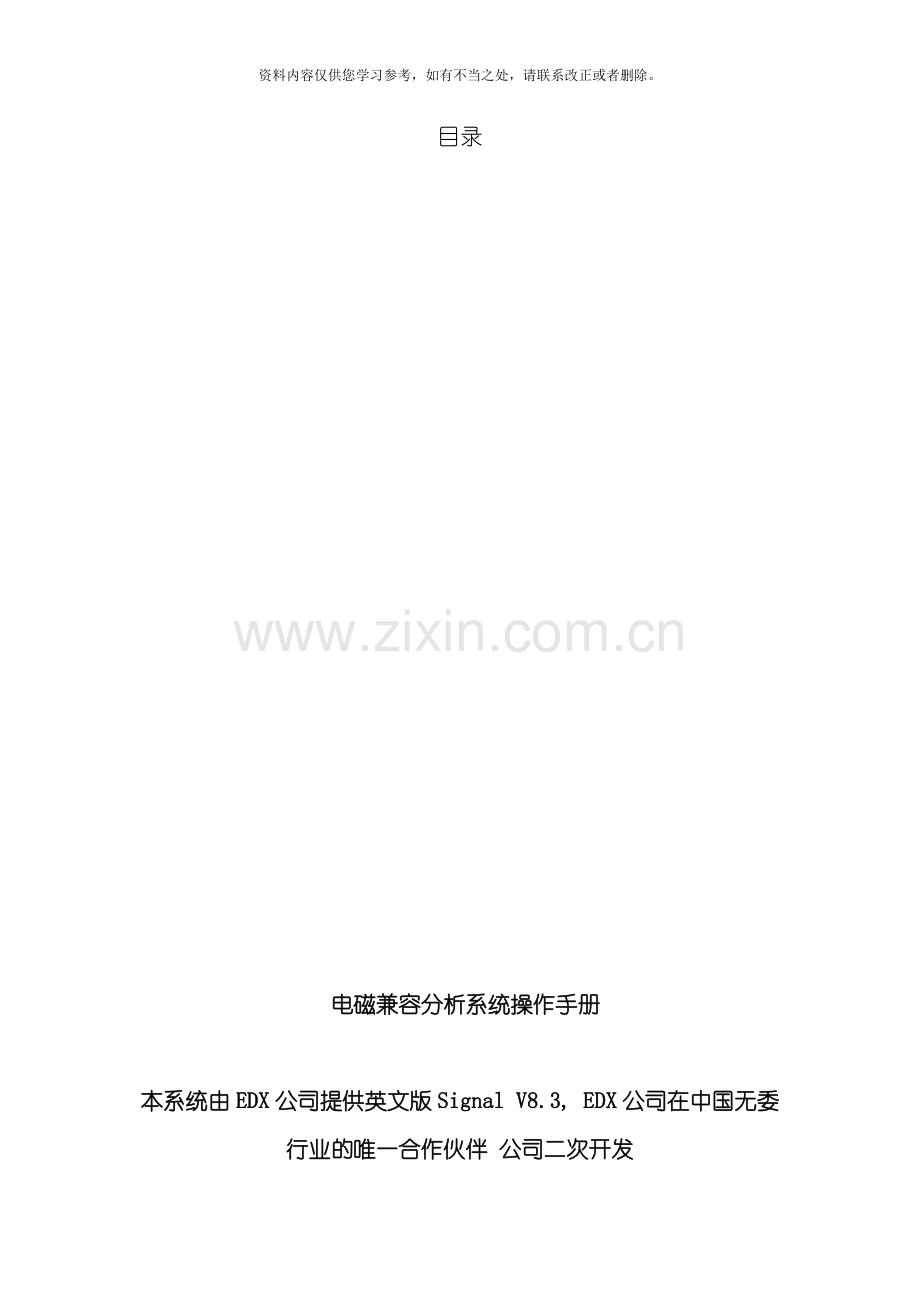

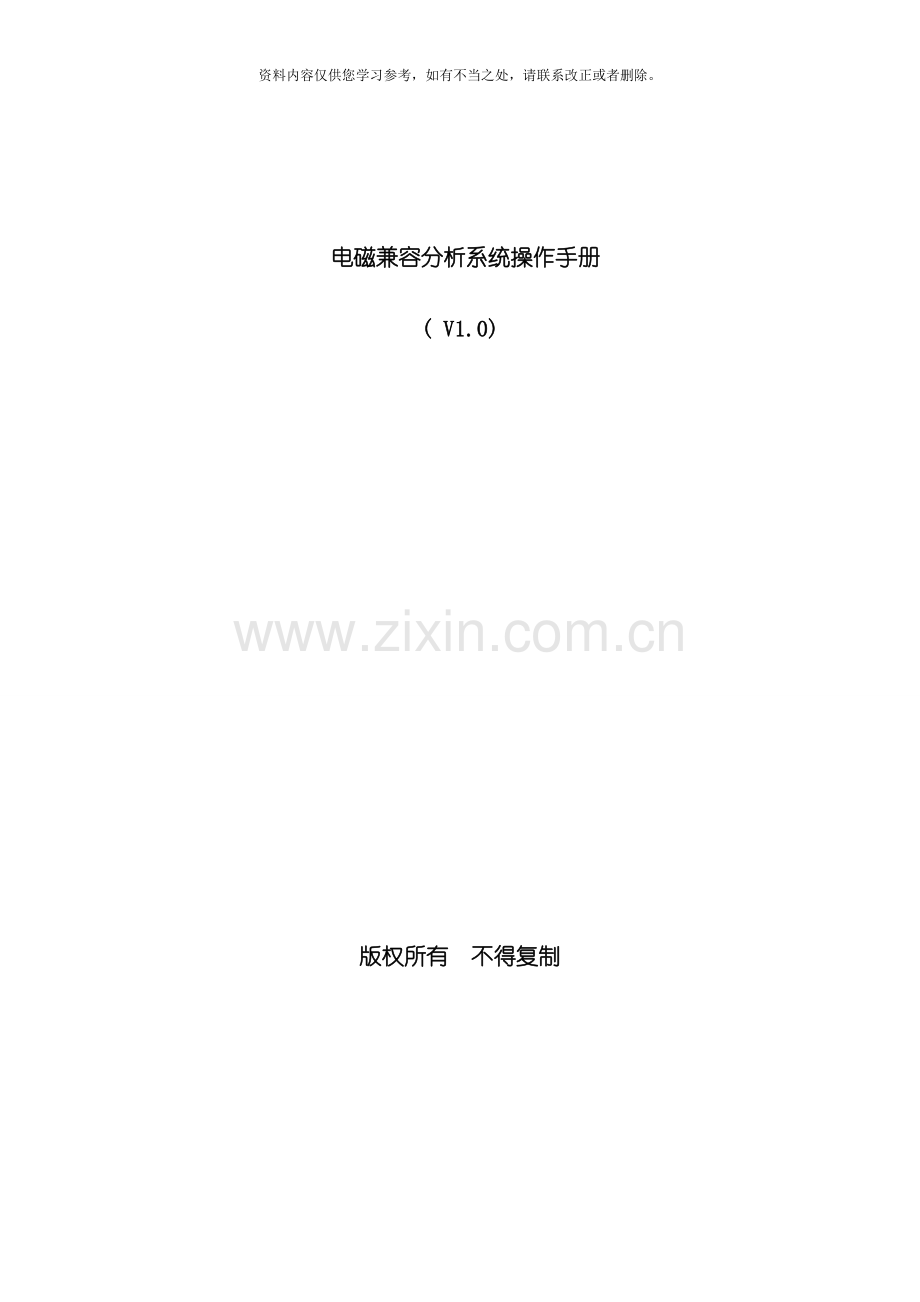

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。 电磁兼容分析系统操作手册( V1.0) 版权所有 不得复制目录 电磁兼容分析系统操作手册本系统由EDX公司提供英文版Signal V8.3, EDX公司在中国无委行业的唯一合作伙伴 公司二次开发1. 引言 XXX市 实业发展有限公司与美国EDX Wireless, LLC公司( 简称EDX公司) 合作, 并作为EDX公司在中国无线电管理委员会行业唯一授权代理, 由EDX公司提供技术核心, 我公司进行二次软件开发, 开发出 电磁兼容分析系统, 满足了无线电管理委员会电磁兼容分析的需要。 电磁兼容分析系统是一套独立完整的系统, 可满足基站场强覆盖计算、 干扰计算等多种分析项目, 使用的计算模型包括统计模型( 涵盖了世界上绝大部分知名模型) 以及精确模型, 即射线追踪模型( Ray-tracing) , 同时创造性的把电磁兼容分析系统与 无线电管理信息系统5.0完美集成, 把信息系统的台站数据、 天线数据等与电磁兼容分析系统共享, 分析结果直接保存信息系统, 大大减轻了分析人员手动添加台站、 天线数据、 分析完后结果保存不便的工作。使得管理人员对频率指配、 台站的增设等工作, 变得科学有依据。2. 运行环境运行环境在PC机中文Windows平台。2.1. 软件运行环境软件安装要求如下操作系统: 1 Windows 全系列。2 Windows 98第二版。3 XML3.0以上。2.2. 硬件运行环境奔腾1G以上1G内存128M ATI名厂显卡40G硬盘以上1024768解析度以上显示器光驱等。3. 操作说明启动软件后, 出现主界面如下: 3.1. 文件3.1.1. 新建工程弹出对话框如下: 在其中依次输入或指定工程名称、 存放工程的位置、 系统类型( 采用默认类型即可) 、 系统地理位置( 能够汉语拼音形式输入城市名称如”wuhan”、 ”huizhou”等,然后按”查找”按钮查询相应经纬度; 也可不填此项, 在下面手动输入相应经纬度) 、 经纬度( 只要位于分析区域中或附近即可, 当然越靠近中心位置越好; 另外要注意中国是位于北纬、 东经) , 然后确定, 用户界面变为: 然后就能够经过定义分析区域、 当前地图显示设置、 数据库设置、 图层配置等操作来显示指定地图, 然后经过发射站设置、 接收机参数设置、 区域分析设置( 或路线分析设置、 链路分析设置等) 、 传播模型设置、 开始计算区域分析( 或路线分析、 链路分析等) 等操作来进行各种分析计算, 然后保存工程。这些功能的使用方法将在后面按菜单次序一一进行详细说明。3.1.2. 打开工程弹出对话框如下: 指定到要打开的工程目录后, 按”确定”按钮, 就可打开已存在的工程, 如图: 3.1.3. 关闭工程弹出对话框如下: 根据需要按下相应按钮后即可关闭已打开的工程, 但不会退出Signal8.3软件的主界面, 这样用户就能够继续进行新建工程或打开其它工程等操作。3.1.4. 保存工程执行此菜单命令后, 会有信息提示保存成功。3.1.5. 另存工程为在弹出的对话框中输入新的工程名。3.1.6. 新地图视图弹出对话框如下: 输入新视图的名称后按”确定”按钮, 就会在界面中建立一个新的试图窗口, 能够经过菜单”视图” ”窗口”中的层叠、 垂直、 水平等命令对多个视图窗口进行布置, 如图( 垂直) : 能够在新地图视图中进行另外的地图显示、 分析计算等操作, 这样就能够经过不同的视图窗口同时显示几种不同的背景和分析计算结果, 方便灵活。3.1.7. 删除地图视图执行此命令会删除被激活的视图窗口。3.1.8. 拷贝地图视图要拷贝一个地图视图, 先用鼠标点击该视图窗口将其激活, 然后执行此菜单命令, 在弹出的对话框中输入将要生成的新视图窗口的名称, 确定后就会拷贝生成一个与被激活的视图窗口显示内容相同的新视图窗口。3.1.9. 存为图象文件该命令可将被激活视图窗口的内容存为JPG、 BMP、 TIF等各种格式的图象文件, 如二维、 三维等各种地图显示效果和各种分析结果均可存成图象文件。3.1.10. 图象设置弹出对话框如下: 经过此对话框, 可对将存成的图象文件的尺寸大小、 图象格式等进行设置。3.1.11. 打印预览执行该命令能够预览被激活视图窗口显示内容的打印效果。3.1.12. 打印该命令是将被激活视图窗口的显示内容打印输出。3.1.13. 打印设置可对纸张大小、 纸张来源、 打印方向、 页边距、 打印机名称及属性等与打印有关的参数进行设置。3.1.14. 参数选择弹出对话框如下: 经过此对话框, 可对工程缺省目录、 地理文件缺省目录、 地图图象文件缺省目录、 测量文件缺省目录、 天线模式文件缺省目录, 以及数据库路径等进行设置。3.1.15. 工作组服务器该功能不提供。3.1.16. 近期工程会显示最近打开过的工程的路径及名称。3.1.17. 退出执行此命令会退出EDX Signal软件, 之前会提示是否保存工程。3.2. 编辑3.2.1. 复制执行此命令后, 用鼠标在被激活的视图窗口中拉框, 就将框中的内容复制成图象, 能够在诸如Photoshop之类的图象操作软件中进行粘贴, 然后存成图象文件。3.2.2. 选择全部对象执行此命令, 可选中经过”画图”菜单创立的全部图形和文本对象, 然后可经过鼠标右键菜单对其进行删除、 颜色设置、 保存、 取消选择等操作。3.2.3. 取消全部选择取消所做的全部选择。3.2.4. 恢复包括恢复站点、 恢复链路、 恢复CPE等功能。该菜单项不常使用。3.3. 视图3.3.1. 展示工程选中此项, 会在主界面左边开出一窗口区显示当前工程的名称和内容, 包括数据库设置、 射频系统设置、 所包含的地图视图三部分, 如图: 在数据库或射频系统中的某项上双击鼠标, 会直接进入相应的设置对话框, 就如同执行了相应的菜单命令一样。在地图视图中某个视图名称上双击鼠标, 会在右边激活显示该视图窗口; 若在某个视图名称上单击鼠标右键, 会弹出包括拷贝、 删除、 更名的菜单, 可对视图窗口做相应的编辑, 就如同上面介绍过的相应菜单命令一样。3.3.2. 状态栏属性弹出菜单如下: 在其中能够对状态栏中显示的内容进行设置和编排。3.3.3. 服务连接线弹出菜单如下: 可选择是否显示MLS线, 并可对线型和颜色进行设置。若选择显示, 则在相应的视图窗口中就会显示一条从基站出发的MLS线, 随着鼠标移动而移动。3.3.4. 显示视点执行此命令可显示透视图, 如下: 可在其中对视点等进行设置, 以查看不同的效果。3.3.5. 窗口其中有层叠、 垂直、 水平三个选项, 可根据需要对视图窗口进行显示布置。3.3.6. 视图列表在”视图”菜单的最下面列出了所显示的视图窗口名称, 选中哪个就将哪个视图窗口激活。3.4. 画图3.4.1. 椭圆点击此菜单项后, 就能够用鼠标在视图窗口中画一个椭圆, 然后可经过单击鼠标右键弹出的菜单对该椭圆进行删除、 颜色设置、 存为文件、 取消所有选择等操作, 如图: 3.4.2. 画精确圆点击此菜单项后弹出对话框如下: 手动输入圆心的经纬度坐标, 或选择以当前光标位置为圆心, 或选择从指定地址得到圆心坐标, 然后输入半径, 确定后即可在激活的视图窗口中按指定画一个圆。也可经过鼠标右键菜单对其进行编辑。3.4.3. 六边形弹出对话框如下: 在其中输入半径、 设置颜色、 指定方向后按”确定”按钮, 然后用鼠标在视图窗口中点击, 即以鼠标点击位置为中心画一六边形。3.4.4. 多边形点击此菜单项后, 就能够用鼠标在视图窗口中逐点点击画一个任意多边形, 在最后一点处双击即会自动闭合。3.4.5. 折线点击此菜单项后, 就能够用鼠标在视图窗口中逐点点击画一条折线, 在最后一点处双击即结束。3.4.6. 矩形点击此菜单项后, 用鼠标在视图窗口中拉框即可画一矩形。3.4.7. 精确矩形点击此菜单项后弹出对话框如下: 手动输入中心点的经纬度坐标, 或选择以当前光标位置为中心, 或选择从指定地址得到中心点坐标, 然后输入宽度、 高度, 确定后即可在激活的视图窗口中按指定画一个矩形。3.4.8. 圆角矩形点击此菜单项后, 用鼠标在视图窗口中拉框即可画一圆角矩形。3.4.9. 点符号弹出对话框如下: 在其中能够设置点符号的形状、 颜色和尺寸大小, 确定后在视图窗口中点击即可画出点符号。可经过鼠标右键菜单对其进行删除、 颜色设置、 存为文件、 改变符号、 取消所有选择等操作。3.4.10. 文本弹出对话框如下: 在其中输入要标注的文本内容, 并能够选择字体、 大小和颜色, 以及背景颜色等, 然后按”确定”按钮, 即可在视图窗口中点击鼠标指定标注位置。3.4.11. 定义地貌类型弹出对话框如下: 经过该功能能够在视图窗口中手动画地貌区域, 并指定该区域的地貌类别及高度。该功能不常使用。3.4.12. 话务量密度设置弹出对话框如下: 经过该功能能够在视图窗口中手动画话务量区域, 并指定该区域的话务量密度。该功能不常使用。3.4.13. 输入可输入*.bna、 *.edx格式的图形文件。能够将按前面所述方法画的图形存成*.bna文件, 然后在需要时经过此功能将图形调进来。3.4.14. 删除所有图形对象只有当被激活的视图窗口中有图形对象时才能执行此功能。执行此功能会删除被激活视图窗口中的所有图形对象。在视图窗口中右击鼠标弹出的菜单中也有此项。3.5. 地图3.5.1. 当前地图视图弹出对话框如下: 在此对话框中, 能够设置地图视图的透视高度及方位角、 中心点坐标、 显示比例尺等参数。其中, 改变地图视图的透视高度及方位角, 如下: 会在视图窗口中显示建筑物的三维立体效果, 如图: 3.5.2. 地图图层弹出对话框如下: 在其中能够对图层进行设置, 如显示/隐藏图层、 增加图层、 删除图层、 当前视图设置、 图层显示样式的设置、 图层顺序的设置等。其中增加图层除了能够增加数据库中设定的图层外, 还能够增加地理图形文件( 矢量电子地图等) 、 tif格式的图象文件( 如卫星正射影像图) 、 测量数据文件等。3.5.3. 地形数据弹出对话框如下: 在其中能够对是否显示地形数据、 显示样式、 地形等高线的宽度、 不同高程值范围对应的颜色级别等进行设置。也能够在”地图图层”功能中对地形数据图层进行这些设置。3.5.4. 地貌数据弹出对话框如下: 在其中能够对是否显示地貌数据、 显示颜色级别等进行设置。也能够在”地图图层”功能中对地貌数据图层进行这些设置。3.5.5. 建筑物/平面布置图数据弹出对话框如下: 在其中能够对是否显示建筑物数据、 建筑物显示样式、 边线宽度及颜色、 对应于不同高度值范围或墙壁材料类型的建筑物显示颜色级别、 建筑物是采用海拔高度还是采用针对地面的相对高度等进行设置。也能够在”地图图层”功能中对建筑物数据图层进行这些设置。3.5.6. 人文数据。该功能是对人文数据是否显示和显示样式等进行设置。也能够在”地图图层”功能中对人文数据图层进行这些设置。只有在数据库中对人文数据进行了设置, 才能使用此项功能。3.5.7. 话务量数据弹出对话框如下: 在其中能够对是否显示话务量数据、 显示样式、 话务量属性、 颜色级别、 阻塞几率等进行设置。也能够在”地图图层”功能中对话务量数据图层进行这些设置。3.5.8. CPE( 用户站) 数据对CPE数据进行相关设置。此项功能本版本不提供。3.5.9. 坐标系统弹出对话框如下: 可在其中对坐标系统、 投影方式、 采用何种地球椭球等进行设置。坐标系统一般采用Latitude/Longitude( 纬度/经度) , 投影方式一般采用Transverse Mercator( 横向墨卡托投影) , 地球椭球一般采用WGS84。3.5.10. 单位设置弹出对话框如下: 在其中能够对距离和高度单位、 显示坐标( 经纬度或XY平面坐标) 、 功率单位、 天线增益单位等进行设置。3.6. 基本分析3.6.1. 点分析弹出对话框如下: 能够进行地形剖面、 功率、 射线、 衰减、 时延特征、 频谱特征等分析, 并可将分析图形打印输出。分析前能够对极化方式( 水平极化或垂直极化) 进行设置。在显示分析图时能够直接显示最后结果图, 也能够一步一步显示结果。地形剖面分析如下: 功率分析如下: 射线分析如下: 按”确定”后会在视图窗口中显示射线追踪情况, 如图: 空间衰落分析如下: 时延特征分析如下: 频谱特征分析如下: 3.6.2. 多点分析此功能禁用。3.6.3. 路径分析弹出对话框如下: 先经过”定义分析路线”按钮弹出如下对话框: 在其中需指定用于定义分析路线的图形文件( 能够先经过”画图”菜单功能在视图中画出一条折线, 存成*.bna格式文件, 然后在这里指定该文件, 用于路线分析) , 其余用默认值即可。确定后就能够进行功率、 RMS延迟、 载干比、 MLS等分析, 并可将分析图形打印输出。分析前能够对极化方式( 水平极化或垂直极化) 、 距离刻度( 线性或对数) 等进行设置。功率分析图如下: RMS迟延分析图如下: 载干比分析图如下: MLS分析图如下: 3.6.4. 区域分析弹出对话框如下: 经过该对话框, 能够增加、 修改、 删除分析项目, 并可选择已计算过的分析项目将其分析结果存为grid(mig)或grid(shp)格式的文件。点击”增加分析”按钮, 弹出如下对话框: 经过此对话框对区域分析类型、 第一发射站组、 第二发射站组、 区域分析显示样式、 计算方式( 射线或直接对栅格) 、 信号水平显示门阈、 噪声和干扰选择( 对载干比分析和BER分析) 、 移动/远程接收设备单元相关参数等进行设置。可选择的分析类型包括: Shadowing阴影分析, Path loss路径损耗, Delay spread路径延迟, Field strength(at remote)远端的场强, Received Power at remote远端的接收功率, Received Voltage at remote远端的接收电平, C/(I+N) at remote for strongest base station最强基站在远端的载干噪比, C/(I+N) at remote for single focus base station焦点扇区在远端的载干噪比, Bit error rate at remote误码率, Strongest(most likely)Server最佳服务扇区, Field strength at best base from remote location主站的场强覆盖, Received power at best base from remote location在主站覆盖区的移动台功率接收, Received voltage at best base from remote location在主站覆盖区的移动台电平接收, Bit error rate at best base from remote location主站覆盖区的误码率, Areas with signal levels above both base and remote thresholds基站与移动台都在接收门限以上的区域分析, C/I ratio Primary Group TXs to Second Group TXs主站组对次站组的载干比, Percent service availability有效服务区百分比, Aggregate power flux density合并功率流密度区, Simulcast RMS delay spread同播RMS频展, Maximum simulcast delay最大同播延迟, Shadow areas from satellite卫星阴影区分布, Total interference from Second Group TXs次站组对主站组的总干扰。下面显示两个样图: 1) 场强覆盖图( Received Power at remote) : 其中不同颜色代表不同的场强值, 能够对照左边的图例。2) 四种区域分析: 左上视图: 最佳服务扇区分析( Strongest(most likely)Server) 。右上视图: 主站组对次站组的载干比分析( C/I ratio Primary Group TXs to Second Group TXs) 。左下视图: 次站组对主站组的总干扰分析( Total interference from Second Group TXs) 。右下视图: 主站场强覆盖分析( Received Power at remote) 。如下: 不同颜色代表的信号强弱值也能够对照图例查看。3.6.5. 链路分析要进行链路分析, 需要先经过”射频系统”菜单中的”链路系统”菜单功能或主工具栏中的”新链路”按钮在视图窗口中建立一条链路并设置相关参数, 然后就能够经过此功能进行链路分析了。新建链路如图所示: 建好链路后, 点击”链路分析”菜单项, 即弹出链路分析图表: 在其中点击”显示信号”按钮可显示信号图, 如下: 还可上下移动图形、 放大缩小、 平移、 设置视点、 显示全景, 显示链路参数设置表, 设置显示样式, 打印输出报表, 计算路径损耗, 显示链路可靠性分析表, 显示传播模型设置对话框等。3.6.6. 多链路分析弹出对话框如下: 该功能本版本不提供。3.6.7. 定义分析格网弹出对话框如下: 在其中能够设置分析区域中心点的经纬度坐标、 分析区域的宽度和高度、 格网间隔、 区域边界线的的样式等。也能够经过点击主工具栏中的”定义分析区域”按钮, 然后在视图窗口中拉框的方式定义分析区域。3.6.8. 传播模型该功能是对分析计算将使用的传播模型进行选择和相关设置。点击此菜单项后弹出对话框如下: 经过此对话框, 能够对传播模型的种类和具体类型以及相关参数, 环境参数, 分析中是否使用地形数据、 建筑物数据、 是否考虑地面反射等进行设置。传播模型的种类有Basic( 统计模型) 和Microcell/Indoor( 精确模型) , 其中统计模型包括十五种具体类型: Free Space+RMD, FCC+RMD, ITU-R+RMD, Okumura(Hata), Hata-Extended/E-P diff, TIREM-EDX, FCC-EDX, FCC-FCC, ITU-R, FCC-Pt22, COST 231(Hata), Custom model, FCC Maritime, Longley-Rice v1.2.2, Anderson-2D v1.00。精确模型包括五种具体类型: 2D ray-tracing, 3D outdoor ray-tracing, COST-231 Walfisch-lkegami, EDX simplified indoor, 3D indoor ray-tracing。3.6.9. 人文分析弹出对话框如下: 在此对话框中进行相关设置。该功能不常使用。3.6.10. 话务量分析弹出对话框如下: 在此对话框中进行相关设置。该功能不常使用。3.6.11. 测量分析弹出对话框如下: 在此对话框中进行相关设置。该功能不常使用。3.6.12. 天线合成分析弹出对话框如下: 在此对话框中进行相关设置。该功能不常使用。3.6.13. 干扰轮廓分析弹出对话框如下: 在其中设置好各类等值轮廓线的信号水平及对应的传播模型、 时间百分比、 线型、 颜色, 指定发射机组后, 点击”开始分析”按钮, 就可在视图窗口中显示干扰等值线。3.6.14. 分析参数选择弹出对话框如下: 在其中能够设置分析参数: 是否总是重复计算工作文件, 最多计算多少个最强信号。3.7. 无线系统参数3.7.1. 基站参数该功能是用来创立、 编辑发射站并设置参数的, 并可将发射站编组。点击此菜单项弹出对话框如下: 对话框左边窗口显示的是发射站的编组情况, 至少要保留一个组即”Master group”组。可经过右边按钮进行编辑组、 创立组、 创立组的拷贝、 删除组、 激活组/不激活、 用选中发射扇区拷贝生成新组等操作。点击”创立组”按钮, 弹出对话框如下: 在其中能够进行编辑站、 创立站、 删除扇区、 编辑站的模板( 这样创立站时就能够直接使用模板中的参数) 、 选择建好的发射站扇区建立组、 输入组名等操作。点击”创立站”按钮, 弹出对话框如下: 能够从中选择发射站的类型( 是单扇区、 三扇区, 还是四扇区) , 或者直接选用之前建好的站的模板, 也能够编辑各模板。选择后即弹出相应的发射站参数对话框, 如图( 以三扇区发射站为例) : 在其中可输入站名、 站的海拔高程( 可从地形数据中自动得到, 若在建筑物楼顶则会加上建筑物高度) 、 站点经纬度、 各扇区的频率及其它属性等。然后需分别点击”发射参数”、 ”接收参数”按钮进入相应对话框输入站点的发射参数和接收参数, ”传播模型”按钮能够不点而采用默认值, ”分析扇区/扇区范围”最好点击进入设置分析半径等参数。点击”发射参数” 按钮后弹出对话框如下: 在其中能够对扇区的发射参数进行设置, 如天线类型、 极化方式、 天线模式、 天线高度、 交叉极化衰减, 发射机每个信道最大和最小发射功率, 传输系统相关参数, 调制类型等。点击”接收参数” 按钮后弹出对话框如下: 在其中能够对扇区的接收参数进行设置, 如天线类型、 极化方式、 天线模式、 天线高度、 交叉极化衰减等天线参数, 要求的服务门限、 要求的服务载干比、 接收噪声水平等接收机相关参数, 传输系统相关参数, 调制类型等。创立好发射站后, 即回到创立发射站组对话框, 这时对话框右边窗口中就显示出已建的发射站扇区, 如图: 这时就可选择扇区, 然后点击”增加扇区”按钮”加入到组中, 输入组名后点击”确定”按钮即可建立发射站组。需要说明的是, 上述创立站的位置是经过输入经纬度坐标来确定的, 用户也可根据需要, 经过主工具栏上的”建立新站”按钮, 直接在视图窗口中点击鼠标即可在鼠标位置创立一新站, 然后用鼠标右键点击该站, 选择”站点属性”菜单项即可进入发射站参数对话框设置参数。3.7.2. 移动/远程单元该功能是用来设置移动/远程接收单元相关参数的。点击此菜单项弹出对话框如下: 在其中能够输入移动/远程接收单元的相关参数, 如天线高度、 天线增益、 天线类型等天线参数, 要求的服务门限、 要求的服务载干比、 接收噪声水平等接收相关参数, 发射参数等。3.7.3. 链路系统弹出对话框如下: 对话框左边窗口显示的是链路的编组情况, 至少要保留一个组即”Master group”组。可经过右边按钮进行编辑组、 创立组、 创立组的拷贝、 删除组、 激活组/不激活、 用选中链路拷贝生成新组等操作。操作方法与发射站组对话框相似, 这里就不详述每个按钮的功能, 只具体介绍一下链路参数对话框。点击”创立组”按钮-点击”创立链路”按钮-选择模板, 或先用主工具栏上的”建立新链路”按钮在视图窗口中画一条链路, 然后用鼠标右键点击该链路, 选择”链路属性”菜单项, 都可打开链路参数对话框, 如下: 在其中能够设置链路的相关参数, 如站一和站二的名称、 海拔高程、 经纬度坐标、 频率、 传播模型、 天线参数、 发射参数、 接收参数、 传输系统参数、 调制方式等。设置好链路参数后, 就可经过”基本分析”菜单中的”链路分析”功能对链路进行分析计算, 操作方法见前面相关介绍。3.7.4. CPES本版本该功能不提供。3.7.5. 数字系统参数弹出对话框如下: 在其中能够输入数字系统相关参数。该功能不常使用。3.7.6. 射频设备列表弹出对话框如下: 能够指定各种设备的列表文件。该功能不常使用。3.8. 数据库一般主要是设置地形数据和建筑物数据。3.8.1. 地形弹出对话框如下: 其中, 类型一般是用”EDX universal .201 format”数据格式, 然后指定存放地形数据的目录, 并选中”激活”选项, 按”确定”按钮后就将其加入数据库了。一般只用一种数据类型, 如果同时用多种格式的数据, 就分别如上设置并激活即可。然后经过”地图图层”功能, 将地形数据加入图层, 就可在视图窗口中显示出来了。3.8.2. 地貌弹出对话框如下: 可在其中指定路径等。该功能不常使用。3.8.3. 建筑物弹出对话框如下: 在其中首先指定建筑物数据所存放的目录名, 然后指定墙壁材料类型数据文件的路径及文件名( 能够采用默认) 和建筑物属性文件的路径及文件名( 能够不用设置) 。在下面的选项中, 前两项应当选中, 第三项能够不用选, 其它采用缺省值即可。然后经过”地图图层”功能, 将建筑物数据加入图层, 就可在视图窗口中显示出来了。3.8.4. 人文弹出对话框如下: 可在其中指定路径等。该功能不常使用。3.8.5. 话务量数据弹出对话框如下: 可在其中指定路径并设置相关参数。该功能不常使用。3.8.6. EDX地理数据弹出对话框如下: 可在其中指定路径等。该功能不常使用。3.8.7. 地址匹配弹出对话框如下: 可在其中指定路径等。4. 主工具栏和视图窗口中鼠标右键功能说明4.1. 主工具栏中各按钮的功能其功能分别为( 按顺序) : 1) 新建工程2) 打开工程3) 保存工程4) 复制5) 打印6) 打印预览7) 放大8) 缩小9) 平移10) 拉框放大11) 显示视点12) 显示/不显示地图图例显示图例如下: 其中显示不同颜色所对应的数值范围, 能够用做分析时参照。13) 地图图层14) 点分析15) 多点分析16) 路线分析17) 开始计算区域分析18) 链路分析19) 定义分析格网20) 建立新站21) 建立新链路22) 建立新的CPE23) 测量距离24) 刷新屏幕/不刷新屏幕25) 现在刷新屏幕26) 帮助各功能的具体使用方法可查阅其对应的菜单功能说明。4.2. 视图窗口中鼠标右键功能在视图窗口中单击鼠标右键, 会弹出菜单如下: 或其功能按顺序对应为: 1) 地图图层2) 当前地图视图3) 新建A. 创立新站B. 创立新链路C. 创立新CPE4) 分析A. 区域分析B. 点分析C. 多点分析D. 路线分析E. 对点的剖面分析( 链路分析) 各功能的具体使用方法可查阅其对应的菜单功能说明。5. 常见问题及处理方法
