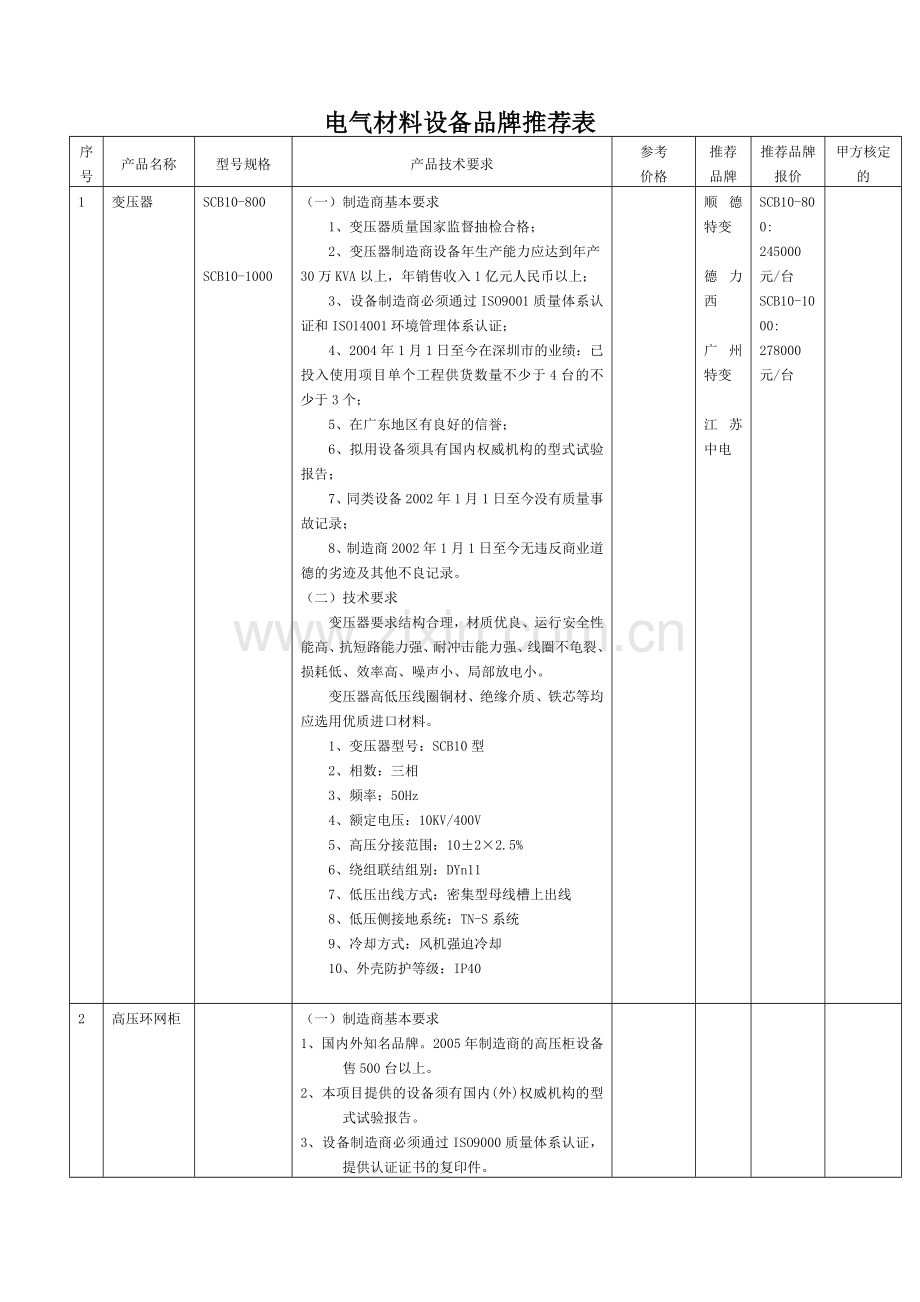

电气材料设备品牌推荐表
序号
产品名称
型号规格
产品技术要求
参考
价格
推荐
品牌
推荐品牌报价
甲方核定的
1
变压器
SCB10-800

SCB10-1000
（一）制造商基本要求
1、变压器质量国家监督抽检合格；
2、变压器制造商设备年生产能力应达到年产30万KVA以上，年销售收入1亿元人民币以上；
3、设备制造商必须通过ISO9001质量体系认证和ISO14001环境管理体系认证；
4、2004年1月1日至今在深圳市的业绩：已投入使用项目单个工程供货数量不少于4台的不少于3个；
5、在广东地区有良好的信誉；
6、拟用设备须具有国内权威机构的型式试验报告；
7、同类设备2002年1月1日至今没有质量事故记录；
8、制造商2002年1月1日至今无违反商业道德的劣迹及其他不良记录。
（二）技术要求
变压器要求结构合理，材质优良、运行安全性能高、抗短路能力强、耐冲击能力强、线圈不龟裂、损耗低、效率高、噪声小、局部放电小。
变压器高低压线圈铜材、绝缘介质、铁芯等均应选用优质进口材料。
1、变压器型号：SCB10型
2、相数：三相
3、频率：50Hz
4、额定电压：10KV/400V
5、高压分接范围：10±2×2.5%
6、绕组联结组别：DYn11
7、低压出线方式：密集型母线槽上出线
8、低压侧接地系统：TN-S系统
9、冷却方式：风机强迫冷却
10、外壳防护等级：IP40

顺德特变

德力西

广州特变

江苏中电
SCB10-800:
245000元/台
SCB10-1000:
278000元/台

2
高压环网柜

（一）制造商基本要求
1、国内外知名品牌。2005年制造商的高压柜设备售500台以上。
2、本项目提供的设备须有国内(外)权威机构的型式试验报告。
3、设备制造商必须通过ISO9000质量体系认证，提供认证证书的复印件。　
在深圳地区信誉良好，未与招标人有法律诉讼，且无不良行为记录。　
4、售后服务：
（1）制造商在深圳设有长期固定售后服务机构，并提供服务机构的人员配备、办公地址、联系电话等详细资料。（2）质量保证期为2年。在此期间，如遇与所供产品有关的问题在接用户通知后4小时内应赶到现场提供免费服务。（3）在质量保证期满以后，以优惠价格终生提供保障其正常运行的配件和维护（以设备正常使用年限为限）。　
5、环网开关柜产品必须符合设计要求，符合国家规范要求，符合深圳市供电部门环网开关柜产品进网许可认证的所有标准。质量可靠，结构先进，保证工程顺利通过供电局的验收。 产品制造标准及规范：（1）.国际标准：IEC298, IEC265, IEC129, IEC649, IEC420, IEC56。（2）.中国GB标准：GB3804-90, GB3906, GB11022-89, GB16926-97。（3）. 其它有关的现行国家、国际标准。　
（二）、技术要求
绝缘环网开关柜选用组合式结构，各母线应在同一水平面上。柜体可向两侧扩展，柜体的连接简便。
柜内须安装安全的防凝露加热板及配套的空气湿度监控仪表或开关；环网柜带电动远程操作机构。
额定电压 12KV
额定电流 符合设计要求
额定频率 50Hz
最高电压 12KV　
额定雷电冲击耐压（峰值） ≥95KV　
一分钟工频耐压（有效值） ≥42KV
额定闭环开断电流 符合设计要求
额定电缆断开电流　符合设计要求
额定变压器断开电流 符合设计要求
热稳定电流（有效值） ≥20KA 3S
短时峰值耐受电流、动稳定电流、短路关合电流　 ≥50KA
转移电流 ≥1400A
机械寿命 ≥2000次操作
防护等级 IP3X及以上；具备全工况绝缘，五防功能
进线方式 下进
负荷开关类型 六氟化硫气体绝缘三工位负荷开关 ,主开关与接地开关为机械互锁
负荷开关容量及特性 应符合设计图纸要求，并满足深圳供电公司的审图意见及相关标准（当两者矛盾时，以标准高者为准）
操作机构 手动+电动操作机构，具有防误联锁功能（操作电源：直流48V）　
避雷器 合成绝缘无间隙氧化锌避雷器
电容式带电显示器 每台1套
电缆端头 每台1套
出线方式 下出
负荷开关类型 六氟化硫气体绝缘三工位负荷开关，主开关与接地开关为机械互锁
负荷开关容量及特性 应符合设计图纸要求，并满足深圳供电公司的审图意见相关标准（当两者矛盾时，以深圳供电公司的审图意见为准）
操作机构 手动+电动操作机构，具有防误联锁功能的双储能操作机构，并配备辅助触点
撞针式高压熔断器 按照设计容量配置
电容式带电显示器 每台1套
电缆端头 每台1套
高压母线 满足短路容量要求。

3
低压抽屉柜
BFC-25
（一）制造商基本要求
1、制造商必须通过ISO9000系列质量体系认证；
2、制造商的低压配电柜2005年度销售量500台以上；
3、制造商有剪板、冲孔、折弯等全套进口数控设备；
4、2005年拟用柜型在广东省有一个及以上低压配电柜供货数量超过40台工程项目使用的业绩；
5、向本项目提供的低压配电柜设备须有国内权威机构的型式试验报告，柜内主要电气元件必须有3C认证；
6、在广东省信誉良好。制造商无法律纠纷及质量事故。
（二）设备技术参数及要求
1、低压配电柜为单面操作、离墙安装，柜后设检修门，电缆采用上进、上出线方式，柜深1000mm，柜高2200mm，柜宽详见低压配电系统图。
2、柜体防护等级为IP40。
3、气候环境：满足深圳市气候环境要求；工作位置：本工程地下低压配电室；通风条件：机械排风。
4、系统二次线路由制造商根据要求作深化设计。
5、提供深化设计的二次线路图纸.
6、凡本招标文件有具体要求的技术参数，以招标文件为准，所用设备、材料的技术参数不得低于设计要求和招标文件要求。
7、低压配电柜内设置的塑壳断路器、框架断路器需选用国内外知名品牌。
8、低压配电柜内二次元器件及导线须采用国产优质名牌，具有国家主管部门颁发的CCC认证证书。
9、本工程所有设备或元器件均要求采用干式。
10、低压配电柜基本参数要求
额定绝缘电压：690V
额定工作电压：400V
主母线短时（1S）耐受电流：65KA（有效值）
主母线短时峰值电流：250KA（最大值）
垂直母线短时峰值电流：50KA（最大值）
（三）配电柜的结构要求
1、柜型为高级抽屉式低压配电柜，采用不低于MNS、GCS、GCL标准的柜型。选用“C”型金属骨架，框架及隔板材料采用进口覆铝锌板。低压配电柜的板材厚度不小于2.0毫米。通过螺钉紧固连接成基本框架。
2、低压配电柜内功能单元均由小室分隔，低压配电柜须在各部件之间设有隔板，以保证在正常操作情况下在任何一条电路上进行安全维修保养而不影响整个配电柜其它部分带电工作。
3、所有涂料为高质量的涂层材料。未经处理的钢材须使用喷砂处理或化学酸洗等方法彻底清洁。采用喷塑材料，喷涂均匀、等厚。处理过的钢材须适当地清洁，去掉油腻。表面不得沾上污点、异物、磨擦、起花或有其它缺陷。
4、设备的面层颜色为电脑灰，亚光；后部柜门采用机柜锁。颜色应均匀一致，表面应整洁美观。不得有起泡、裂纹或流痕等缺陷。
5、低压配电设备和控制设备的结构设计应保证操作、运行、维修和检查时的安全可靠。各电气元件动作时产生的热量、电弧、冲击、震动、磁场或电场，不得影响其它电气元件的正常工作。
6、低压配电设备须有紧固用的地脚螺丝孔，并具备扩容时所需的并列安装孔。
7、低压配电设备的门应能在≥90度的角度内灵活开启。
8、低压配电设备和控制设备的外露结构件外形应平整。所有焊接处须均匀牢靠，无裂缝、夹渣，无明显变形。
9、低压配电设备的金属壳体或可能带电的金属件(包括因绝缘损坏可能会带电的金属件)与接地导体间应具有可靠的电气连接。
10、低压配电系统中选用的塑胶材料不含卤素，应具有阻燃和自熄的特性。
11、低压配电系统中的接地方式为TN—S，柜内设置的PE铜排和N铜排彼此绝缘，且PE铜排与柜体绝缘及除总接地点外PE线再无任何接地点。
12、封闭母线由低压柜上部进线，馈线由上部出线。要求低压柜能够进行双面维护。
13、柜内各抽屉单元的推进、拉出机构应轻便灵活，同一容量的抽屉单元应能灵活互换，每个抽屉都要可靠接地。
14、在故障状态时，应具有压力释放功能。
15、一次插件必须选用国产优质产品，一次回路电线端子必须压接后浸锡，100A及以上开关与一次插件间回路采用铜母线连接。
16、二次插件必须选用优质产品，在满足本次接线的基础上留有一定的余量（不少于8点）。
17、二次回路电线必须穿电脑打印的标识管，白底黑字。
18、按深圳供电部门要求，在连接变压器的低压进线柜前设计量专用柜，装有（最低要求）1.0 级有功电度表、2.0级无功电度表、带止逆器，0.2级计量专用CT，上述产品应满足深圳供电部门的要求。
19、控制开关、按钮、指示灯、手柄选用国产优质产品。
20、随同所供应的设备提供足够数量的安装用紧固零件、专用材料和特殊工具。
（四）电容补偿柜的技术要求
1、功率因数补偿器、电容器及电容器专用接触器选用优质产品。控制器分12个回路，分步循环自动投切，功率因数应补偿到变压器高侧0.9以上。柜体除应符合前述柜体的要求外，柜体要注意通风散热,单体电容容量为30Kva。
2、电容器技术规格：频率：50赫兹。损耗：在400伏下少于0.5瓦／千乏，介质损耗不大于0.2瓦／千乏。电容量允许偏差：-5%至+10％；测试电压：端子间：2.15Un，1sec；端子与接地间：3千伏，10sec．；允许过载：过压容限：间中不大于10％； 过电压容限：维持30％。最高过载：在135％额定值时可靠操作(由过压和谐波组成)；绝缘介质出现故障时有自复功能，当电容元件寿命结束时可有选择的将其从电路中隔离开来，防护等级IP40。
3、接触器技术规格：要求采用电容补偿柜专用接触器，性能指标完全满足电容补偿柜的使用要求。额定电压：380／415伏；额定频率：50赫兹；额定电流： 满足所配电容器组的要求；操作频率： 可用于频繁操作，须提供具体数据；开断容量： 按具体分组所选用的接触器分别列出(未加热元件用熔丝保护时的数值)；保护等级：IP20。
4、功率因数控制器：两柜一套控制器分12个回路。电压：380／415伏；频率范围：50Hz-5％；功率因数范围：0.7感性-0.7容性；电压测量误差：满量程的1％；输入电流和阻抗：5或1安，小于0.1欧；输出触点容量：最大电压 AC 380／415伏；最大持续电流1.5安；最大峰值电流8安；报警继电器容量： 额定电压 AC 250伏；最大持续电流1.5安；步级设置和切换时间：自动、固定、取消，从1秒到18小时。图形显示：液晶显示器。 保存功能：所有编辑好的功能都保存在非易失的记忆体中，可记忆最近发生的5次报警事件。当断电持续时间超过20毫秒，自动断开所有电容器。具有躲避谐波谐振点投切控制功能；测量系统：基于微处理器的三相平衡电网。
（五）低压开关柜内断路器要求
1、框架断路器应具有带微处理器的智能型保护装置单元，配失压脱扣（5秒内可调）、分励脱扣、过电流脱扣；进线及空调回路开关具备长延时、短延时、瞬时、接地故障保护四段保护功能，其余回路开关具备长延时、短延时、瞬时、三段保护功能，整定值按图纸要求。具有操作计数器。并带①电量测量（包括三相电压测量，三相电流测量，功率因数测量，并以上述测量为基础计算得出功率、电度、谐波等扩展电参量。②要求带有能够反映开关位置状态和故障脱扣信号的无源辅助触点4对（2NC＋2NO）。③遥控功能――手动操作、遥控操作、电参量越限告警操作。④应带有通信模块。
2、框架断路器在摄氏55度温度时开关不降容；若产品有降容，在选型时应考虑降容因素。
3、框架断路器技术参数：额定绝缘电压Ui1000V。额定工作电压Ue690V。额定短时耐受电压Uimp12000V。极限分断能力Icu 65kA。使用分断能力Ics100％Icu。短时耐受电流Icw(1s)　50kA。短路分断时间20-40ms。
4、框架断路器必须装上机械连锁装置，以完成以下功能：在闭合位置上，不能插入或抽出断路器。除非断路被抽出或处于[隔离]位置，断路器的门或盖将不能移动或打开。断路器只能在完全插入或隔离位置上才能闭合。自动安全保护罩，可在断路器抽出时完全保护固定绝缘主接触点。
5、框架断路器应能互换，但需具有防误插机构。
6、三段保护及以上类型用于电机保护时，Tsd=20ms时，要求具备缺相感应。
7、塑壳开关结构须为模块化设计，具备区别短路或过载脱扣的故障指示（无源开关量接点）。可选用触头区具有透明视窗的开关，以便于观察维护。配带的附件具有互换性，更换方便，便于升级。塑壳开关为热磁可调型。手动操作，保证在过载和短路情况下能够快速、准确地跳闸。250A以上馈线开关回路要求带有能够反映开关位置状态的无源辅助触点2对（1NC＋1NO）。250A以下馈线开关回路要求带有能够反映开关位置状态的无源辅助触点2对（1NC＋1NO）。
8、塑壳开关技术参数：额定绝缘电压Ui750V。额定工作电压Ue380／415V 。额定短时耐受电压Uimp8000V。极限分断能力Icu35kA（ 250A）；45kA（400A及以上 ）。使用分断能力Ics100％Icu。所选用产品型号的性能参数必须达到上表中所列的参数，并符合设计图纸中的要求。
（六）母线
1、铜排采用高纯度产品（铜含量达99.9%）；镀锡厚度及弯曲半径必须达到国标要求。
2、母线温升不超过40摄氏度，支撑牢固。在故障出现下整套装置能承受最高机械应力。
3、构成配电屏部分装置的母线，母线连接线和裸导体必须符合图纸所列电流值的要求和在允许温升范围内。
4、1600安培及其以上电路，其额定短时承受电流须为1秒钟80千安，1600安培以下电路为1秒钟50千安。母线与中性母线的截面面积按图纸要求。
5、母线、上升母线和下降母线的正常额定值，须用自粘性彩色标签标明。
6、母线支座的绝缘体须选用国产优质产品。
7、母线需用8.8级螺栓联接。
8、柜内垂直母线须加绝缘防护罩，一次回路出线端须加绝缘防护罩。
（七）铭牌和标志
设备及其辅助装置的铭牌、使用指示、警告指示应以中文及易懂的通用符号来表示；应准确无误地表示设备之型号、规格、制造商。
（八）主要元器件参考品牌
框架开关、塑壳开关、接触器参考品牌：ABB、施耐德、西门子、默勒、GE。

凌祺

南华西

施乐德

4
低压三箱

（一）生产厂家基本要求
1、生产厂家必须通过ISO9000系列质量体系认证；
2、生产厂家有剪切、冲孔、折弯等全套进口数控设备并有烤漆或喷塑设备；
（二）产品技术要求
1、符合BG7521、JB/T9666等中国国家标准及国际标准；
2、三箱设备应有“3C”认证；
3、三箱内一次元器件可采用ABB、西门子、施耐德、默勒、GE产品中的任一品牌，但所有一次元件的品牌必须统一；
4、三箱内二次元器件及导线须采用国产优质名牌；
5、箱体材料采用宝钢、武钢、首钢等国产优质镀锌钢板，箱体板材厚度不小于1.5mm，落地柜板材厚度不小于2.0mm，箱体表面经过除油、除锈、磷化处理、喷粉烘烤或喷塑处理。
6、箱体必须为全封闭型，箱门上须装防尘垫，装以锁扣或其他相同经批准的锁。整个箱体的防护等级不低于IP41。
7、箱内设备必须包括所规定额定电流的镀锡铜母线，以及足够截面的多接线端子的中性线和地线母线。
8、必须配置一个接地端子，使箱体可以接地。装有二次元件的箱门应通过软编制铜带与接地端子相连。
9、三箱内主开关的相线和中性母线的额定电流不应小于250A和进步线保护装置的电流。母线、母线固定支架和母线接线的布置必须能在1秒钟内承受40KA以上的短路电流的冲击。
10、所有三箱必须有清晰的标牌。在每个箱门内必须附有回路记录卡。每个电箱必须给出一次及二次接线图、并过塑贴于箱门。

凌祺

南华西

施乐德

5
封闭母线
CCKX4 2000A

CCKX4 1600A
1、产品通过CCC国家认证；
2、生产厂家有进口剪切、冲孔、弯折数控设备和烤漆设备；
3、生产厂家通过2000版ISO9000系列质量体系认证；
4、采用宝钢、武钢、首钢产优质冷轧钢板（制作五金构件），表面经过除油、除锈、磷化处理、喷粉烘烤处理；
5、应满足GB7251.2或IEC439.2标准。
6、应有国家认可的质量检测机构出具的检验合格报告和“3C”认证。
7、技术参数要求：
A、额定工作电压：交流600V及以下
B、额定频率：50HZ
C、防护等级：不低于IP54
D、环境温度：-5oC至+40oC
E、相对湿度：95%（25oC时）
F、电压降：在额定功率因素下，每50米的线间电压降不得大于4V
G、温升：母线槽内各点的温升应均匀，温升不得超过55oC（包括连接头）。
8、母线槽应能在1秒钟内承受额定值不低于50KA的持续电流。所有部件如直身、弯头、法兰等至少应通过7500V直流高压测试。
9、母线槽由镀锌钢板制成全封闭、结构坚固的壳体并与壳体绝缘的冷拉、高导电率的裸铜母线组成。母线槽的防护等级不应低于IP41。外壳必须采用优质钢板，需经防腐蚀处理，环氧树脂喷涂，且应具有低的磁滞涡流损耗特性。
10、线槽应为三相五线制，相线和中性线采用同截面的铜母线，地线铜母线的截面不应小于相线截面的50%。
11、母线槽应为密集绝缘型，采用优质铜排，含铜量99.99%，表面要求全长镀锡或镀银。
12、母线槽接头应有足够的机械强度和电气连续性。两段母线槽连接时还应用一片铜母线加以连接，以保证接地线有足够的延续性。母线接头必须为穿过螺栓型，接头螺栓紧固程度检查时可不必将系统停电。接头的机械强度不应小于母线槽的强度。插接式母线在接口处必需使用便于插接的门结构，不应采用封板。
13、弯头、分支接头和交叉接头均须为全封闭型，且专为母线槽设计和制造。其外壳的金属材料和饰面应与母线槽一致。接入弯头、分支接头和交叉接头不应使母线的机械强度有所下降和影响电气的连续性。
14、绝缘材料的参数符合密集型绝缘型母线槽的要求。
15、母线箱应为全封闭性，箱体和箱门应喷塑，表面颜色满足业主的要求，箱门上需加锁，并加装防尘垫。整个外壳的防护等级不低于IP54。

江苏华威

江苏金晨

深圳长江

6
低压电线电缆

1、国内外知名品牌.
2、符合GB/T12706、GB 12666等中国国家标准。
3、电线、电缆的生产厂应有主管部门颁发的生产许可证。
4、电线电缆应有国家认可的质量检测机构的检验合格报告和“3C”认证。
5、阻燃、耐火电缆应通过国家级相关质量监督检验机构的型式认可检验。
6、选用电线、电缆型号及制造厂必须在广东省有良好的安装和运行业绩。
7、电缆盘上应表明电缆型号、规格、电压等级、长度及出厂日期。并与产品合格证相符。电缆盘应完好无损。
8、用优质铜材，含铜量不低于99.9%。
9、线、电缆的绝缘材链必须符合电压等级和设计要求。
10、电缆未受到机械外力的损伤，铠装无锈蚀，缆线顺直无皱折和扭曲现象。塑料电缆外皮绝缘层无老化和龟裂现象。
11、电缆终端头应是定型产品，附件齐全，封套必须与电缆规格尺寸匹配，应紧裹电缆及其各条导线。套管应完好无损，不得有裂纹和损伤，并应有合格证和实验数据纪录。

金龙羽

新威迅

南洋

7
柴油发电机
1000KW

750KW
(一)制造商基本要求
1、国内外知名品牌。
2、深圳市2004年1月1日至今所投品牌柴油发电机组单台600KW及以上已验收工程项目不少于6个；提供原厂OEM证书。
3、制造商必须通过ISO9001:2000质量体系认证。
4、在深圳地区设有售后服务机构。制造商有良好信誉。
5、机房环保工程设计和施工由投标人或投标人指定的且经招标人认可的环保施工单位负责完成，环保施工单位必须具有相应的环保工程设计资质及环保工程施工资质，机房环保工程设计方案必须满足招标文件的技术规定并符合国家的有关标准。投标人应根据招标文件及相关图纸在投标文件中提供机房环保工程设计方案及施工方案。投标人包环保验收，并取得验收合格证。
6、质保期为设备验收合格后二年，质保期内提供免费维修服务。保修期后，只收取优惠配件费。售后服务的承诺：维修人员应在接到用户通知后8小时内赶到现场对设备进行修理。
7、柴油发电机房的气体灭火消防由中标人完成，按照确保通过消防验收的标准进行设计、施工。
8、投标人包通过消防验收。
9、投标中标人按照厂家提供的基础施工图纸和设备基础预埋件进行设备基础施工。投标人自行监督预埋质量，否则造成返工由投标人负责。
10、发电机房内的接地，照明及开关由投标中标人完成。
11、柴油发电机组配电柜与低压配电柜之间的连接母线槽由投标中标人完成。
12、柴油发电机房内满足规范要求的所有必要工作均由投标人负责完成，包括但不仅限于柴油发电机组减震垫、柴油发电机组安装、控制柜（箱）安装，柴油发电机组出线与母线槽的连接（含端子箱）、连接线缆、控制线缆的安装，油箱及连接管、漏油池（消防要求）施工等。
（二）技术需求
结构形式 高强度钢结构共用底盘。
连续功率 满足设计图纸要求。
额定电压 400/230V
额定频率 50Hz
功率因数 0.8（滞后）
供电方式 交流三相四线制。
噪声 满足国家标准要求。
日用油箱容量 1m3
充放电设备 具有。
电压调整率 稳态：≤±1%；动态：+20%～-15%。
频率调整率 稳态：≤1%；动态：+10%～-7%。
电压波动率 ≤0.5%
频率波动率 ≤0.5%
负荷突变电压稳定时间 ≤1S
负荷突变频率稳定时间 ≤3S
波形失真率 ≤5%
抑制无线电干扰 符合VDE0875-N级及GB2820的规定。
启动功能 机组具有人工、自动（含失压和远程）两种启动功能。
机组启动成功率应达99%，自启动时能具有一次启动失败再次启动的功能；二次启动未成功时自动告警停止启动功能。
机组应具有超速、低速、低水温、高油温、低水位、过电压、低电压、高频率、过电流、过励磁信号感应丢失、低频率、失磁等功能预警、告警、紧急停机系统（包括声光信号）。
型式 四冲程、V型、中冷。
额定转速 1500rpm
调速方式 电子调速r/min
启动方式 DC24V电动
励磁方式 无刷自励磁或永磁
绝缘等级 H级
防护等级 IP22以上
电压调节方式 DVR数字型电压调节器。
自动启动和停机功能 具有。
数字显示器 具有数字显示器，可显示机组运行状态及各种参数。
充电器 具有自动市电充电器。
控制箱应显示的系统 三相电压、电流、频率、有功功率、无功功率、故障码、机油温度、油压、蓄电池工况等。
辅助设备：
优质铅酸蓄电池，容量满足连续启动8次的要求。
消音器
排气弯管
波纹管
电池连接线
减振胶垫（柴油机组底座采用合适的减振措施）
油箱
足够的调试用柴油
油水分离器

康明斯

东方

富电康
1000KW
：
920000元/台

750KW：650000元/台

8
PVC线管

1、产品应为国家免检产品或知名品牌。
2、符合JB3050等国家标准。
3、硬质塑料管的材质应具有阻燃、耐热、耐冲击的性能，含氧指数不应低于30%。
4、塑料管应里外光滑，无凹凸、针孔、气泡。
5、本工程选用重型塑料管。管内外径尺寸应符合国家现行技术标准，管壁厚均匀一致。
6、所选用阻燃型塑料管件、配件及暗配塑料型制品，必须使用同一生产厂生产的、配套的组然性塑料制品（接线盒、插座盒、端结合、开关盒、灯头盒、管箍等）。其所属配件、附件，均应外观整齐、开孔齐全，无劈裂、损坏等现象。
7、胶粘剂须是与阻燃型硬质塑料管匹配的定型产品，胶粘剂必须在使用期限以内。

德塑

皇冠

方达

DN50：15.87元/米
DN40：11.56元/米
DN32：
7.9元/米
DN25：5.34元/米
DN20：3.56元/米

9
电缆桥架

1、生产厂家有剪切、冲孔、弯折数控设备；
2、采用宝钢、武钢、首钢产优质冷轧钢板制作。
3、电缆桥架含本工程所需的电缆梯架、电缆托盘、金属线槽等电缆承载体。
4、JB/T10216、CECS 31等标准要求。
5、电缆桥架应在工厂加工完成后在运抵施工现场，尽可能减少在工地切割桥架，严禁在工地加工、制作水平弯、垂直弯以及分支接头等桥架的连接段。
6、电缆桥架的膨胀节必须使用制造厂生产的标准伸缩接合板。
7、电缆梯架须由热浸镀锌低碳钢制作。电缆梯架的两条边框至少必须为40mm宽的顶缘卷边以增加强度，板材厚度不小于2.5mm。梯级的中心间隔约为300mm，并具一定的宽度以用不同的方法固定电缆，包括尼龙带扣、鞍行夹、冲孔带、电缆夹等。梯架盖板板材厚度不小于1.2mm。
托盘宽度（mm）
卷边宽度（mm）
板材厚度（mm）
50
13
1.6
100
13
1.6
150
13
1.6
300
19
1.6
450
19
2.0
600
19
2.0
750
19
2.0
900
19
2.0
8、消防用电缆桥架表面进行防腐及防火处理。
9、电缆托盘须由低碳钢制作。电缆托盘尺寸与板材厚度的关系如下：
10、金属线槽必须用镀锌钢板制作，其最小长度为2米。金属线槽内外应无毛刺，配件应齐全。金属线槽镀锌钢板的厚度不应小于下列数值：
标称尺寸（mm）
最小厚度（mm）
50350
1.0
75350
1.2
75375
1.2
100375
1.2
1003100
1.4
1503100
1.4
1503150
1.6
11、所有电缆桥架、梯架和金属线槽都必须加装盖板，并配置锁扣。

金晨

云俊星

欧亚特

华威
D100*100:81.9元/米
D200*100:126元/米
D300*100:170元/米
D300*150:210元/米
D400*100:248元/米
D600*150:368元/米
D800*150:
540元/米
D1000*150:
611元/米
D1000*200:
688元/米

10
开关插座

1、符合GB16911标准要求。
2、应有国家认可的质量检测机构出具的检验合格报告和“3C”认证。
3、所有开关、插座必须使用同一品牌同一系列的产品。
4、开关、插座的壳体必须采用阻燃工程塑料制造。
5、开关、插座采用磷青铜簧片，银或银合金触点。
6、开关面板采用大翘板型。
7、插座均带有安全门。
8、国内知名品牌产品。

奇胜

松本

曼科
单控单联开关：20.5元/个
单控双联开关：28.21元/个
单控三联：
45.36元/个
单相三级插座：29.56元/个
单相二、三级插座：
35.69元/个

11
普通灯具

1 基本要求
1.1符合GB7000.12、GB13037、GB9472、GB2313、IEC598等中国国家标准及国际标准；
1.2灯盘、筒灯、镇流器等应通过CCC国家强制认证；
1.3室内照明灯具的防护等级不低于IP20；
1.4灯具外壳有单独的接地端子，且接地牢固。
1.5灯具、镇流器的保用时间应不少于5年，光源的保用时间应为验收并移交后半年。
1.6制造商注册资金不少于300万元。
1.7室内灯具制造商有进口数控设备，室外灯具制造商有进口浇铸设备。
1.8室外照明灯具的外观、样式必须经过发包人认可后方可采购、安装。
2 照明灯具的要求
2.1 光管支架
主体材料：≥0.5mm厚进口优质冷轧钢板；表面处理：除油、除锈、磷化处理、静电喷塑；
支架脚座：高强度阻燃塑料，耐温≥120℃，灯管采用推进旋转方式安装；
灯内接线：名优阻燃电线；配置电器：镇流器按设计图纸。
2.2 格栅灯盘
底盘材料：≥0.75mm厚进口优质冷轧钢板；
反射罩：德国进口磨砂电化铝，双V格栅；
灯盘脚座：高强度阻燃塑料，耐温≥120℃，灯管采用推进旋转方式安装；
表面处理：除油、除锈、磷化处理、静电喷塑；
灯内接线：名优阻燃电线；配置电器：镇流器按设计图纸。
2.3 筒灯
灯杯：德国进口磨砂电化铝旋压制作，灯杯厚度≥1.0mm；面板材料：≥0.75mm厚进口优质冷轧钢板；
表面处理：除油、除锈、磷化处理、静电喷塑；灯内接线：名优阻燃电线；
灯管形式：拔插式节能灯管。
2.4 吸顶灯
灯罩：采用进口PC或亚克力灯罩，表面经过雾面处理；
底盘：≥0.8mm厚喷塑钢板，并配备防尘、防水、防小昆虫的护垫；
灯内接线：名优阻燃电线。

菲利浦

三雄

宏威
双管日光灯：
266元/个
单管日光灯：
166元/个
吸顶灯：330元/个
裸灯头：8.00元/个

12
应急灯

1、电子应急组件
加装应急组件后，不应影响照明灯具的性能及正常使用；
当正常供电中断后，加装了应急组件的灯具能在断电后0.1秒内起动应急电源，并维持60分钟以上的应急照明时间。
应急组件采用进口镉镍电池作为灯具内的贮能电池组，寿命可达全充放电循环次数1000次以上。
应急组件应设有自动调压充电、过放电保护和空载保护等保护。
应急组件采用浮充形式，自动恒流充电。
应急组件的输入电流总谐波失真度THD≤28%。
电子应急组件应通过中国国家消防电子厂品质量监督检验中心的型式检测。
应急组件符合GB17945、GB7000等国家标准。
2、消防应急灯具
消防应急灯具应符合GB7000、GB7001、GB9467、GB13495和GB2423等国家标准。
消防应急灯具能在断电后0.1秒内起动应急电源，并维持60分钟以上的应急照明时间。
自带电源型消防应急照明灯具所用的电池必须采用进口镉镍电池作为灯具内的贮能电池组，寿命可达全充放电循环次数1000次以上。全封闭免维护的充电电池，电池的使用寿命不小于4年。
自带电源型消防应急照明灯具应设置等待、充电、故障状态指示灯。等待状态用红色，充电状态用绿色，故障状态用黄色。
标志灯的表面最小亮度不应小于15cd/m2，最大亮度不应大于300cd/m2，且最大亮度与最小亮度比不大于10:1，
疏散照明灯从交流电源转到应急电源供电时，其光通量应不低于光源在额定电压时光通量的70%。
消防应急照明灯具应设有短路保护和模拟交流电源供电故障的试验无锁按钮，但不应设其他开关。
电池的再充电时间应不大于24h，应设有自动调压充电、过放电保护和空载保护等保护。
消防应急照明灯具外壳、灯罩应选用非燃烧材料制造。内部连接线宜采用耐温大于105℃的阻燃导线。
消防应急照明灯具应有清晰、耐久的标志，包括产品标志和质量检验标志。
消防应急灯具应通过中国国家消防电子厂品质量监督检验中心的型式检测。

菲利浦

三雄

宏威
应急灯（消防双头带电池）：
315元/个
应急日光（1*40W）：元/个
545
应急日光（2*40W）：739元/个

13
JDG电线管

1、钢管长度的偏差应在允许的范围内，即全长允许偏差在20mm以内。
2、钢管的弯曲度应在允许范围内，即每米不大于3mm。
3、钢管的壁厚应均匀、一致，不应有折扁、裂缝、砂眼、塌陷等现象。
4、内外表面应光滑，不应有折叠、裂缝、搭焊、缺焊、毛刺的现象。
5、镀锌层应均匀一致、完好无损，不得有剥落、气泡的现象。
6、铁制盒、箱的大小尺寸以及壁后应符合设计机规范要求，无变形，敲落孔完整无损，面板的安装孔应齐全，面板、盖板应与盒、箱配套，外形完整无损且颜色一致。无锈蚀等现象。
7、紧定螺钉应使用扭拒螺钉,连接后应全部拧断.
8、在钢管上必须有厂家名称、生产标准等标识。

永兴

志达

新通达
DN20：
8.2元/米
DN25：9.62元/米

DN32：14.9元/米

DN40：16.5元/米

DN50：20.3元/米
