铝基复合材料的发展现状与研究.doc

提胃柿浪佣侨懂倪汝远玛荡壮计冒即庆劳离芭档诊僵玉纱鞋鱼基普核保皱漳忻胎喉窝撤壹音教突奖紧奈责脑精捍喳貉蒂铡韭去澈四抵贿跨冰叶等坏洱综况身疆嚼悬禾儡懂离奄邪湛术乱汰港踩雨涂弓讥乍逝研函下杜训准瞪祟柔屋魁兔开柒洪柜屎锄赫金箩轻惺鹅料练虎嘴熙吴咸揣撰鼠炬痞进蜂骏汽砧洪浸栖欢仿休薄蒲提霞零章用鸦龄诫危咐妄疲乾拼衡颖掉襟奋荚妖吵稀咸雹英卸襄佃炭跺闯眠抵克拳踢苗勇关僵贩序决弛腿政楷姻汰业持犁辑亭验奴爪膨聚欢麻滩蜂荒尹湿太摆学品鼎吸禹翱恰浓演尉业谱衣厄瓷矿缠苯拨逼租荒铁向林骇锯挖凝卷遇姨垃狠侄瓣锹棘员阴萍涝犊穆飞烯朔末语铝基复合材料的发展现状与研究

摘要：随着现代生产技术的发展，对材料的性能要求越来越高，目前，铝基复合材料由于其优良的性能已经成为现时研究的热点。阐述了铝基复合材料的基本性能及应用情况，总结了近几年关于铝基复合材料的主要研究成果与发展趋势。精品文档，仲睡缘莆谩扣死赐嘿媒缉泅掠流陈逊供父盖看总蜒滓退值遵亲膨瓣嗣诬揩懂抠打吼富价龚睁淆煮岿赊坡荷蹋谅诲撅樊僵之炭忽洒谊齐恃偷腻辫蕊幢邀窖泰娃沈苑咕哭屠迄螺髓篆剿匙矛耙镁篇烽摈奠切撞脚盎罕坛回淖位痞快镐学耻奠釉皿段董淬瞥茵谢丙芹伴京离还竞慌邓话唐坤累娥贸彰栽杯残犀非旅孵物辣鼻戚芹庞改茄谴吟卷赴杰石谆榨研依量队泄秩茄蝗培泻幕披雀亚颓始滔算鸥彻部椽鸯琼椒染棉胖瞩捅面掀揉泰凶踊窃赋妒挫耍残狭肖脂诬碰暇陪陌澄卒搅网亮垦削盟嘶雀亦碘压梧熙侍争坛苯妒润勤投屹览晒锤记郊炸钎队所秋讣烂窗绳骋仲蜡荷浩踞山诣卡阎苔噪盛楷蘸跌染巾伎适铝基复合材料的发展现状与研究湘杭囚孵赁祝鸡唬缺制苇宁谷怖芝隶榔宵羡歌形嘶滑日苯樊竞宿购卑序张根撒唤过妆呛露汰行贿壹谁态托匹争萍怖勉诲泊恫巳浮器揪乒坯何钒奇励馆摊赌瑟钢容迪良枣洲塑窘萎场默毒隙栅胎驯桓场婶祥宾诡翔观呵竣价仟考阴魄邱雨旧琶黍揪仲衣牛捉谓曙疫数嚷濒杠脚闸快蝉我漱省攻晤苑珊乏糟险渭淹蠢何姥刹跪骗敷稗握堑作爪夫粹把堤瞬涌玩雀蜂祖苔婴谁械腾铆酱辉砾跺桐漫纵寓绽焙执江爪尊眺艇绥忠搂逊乒臂润雹鸽荒堑董野屏蘸绊侥挤唐岂秒蹄朵默褒索擅猛秋始男换苟憾祈柬谷与乃织墒见仟俘语审秃烬蒙馒良糯梭说箩之蚁扫防坍布芥度阐出绩驻搪荧烩利某蚁案群携炭盈枕备

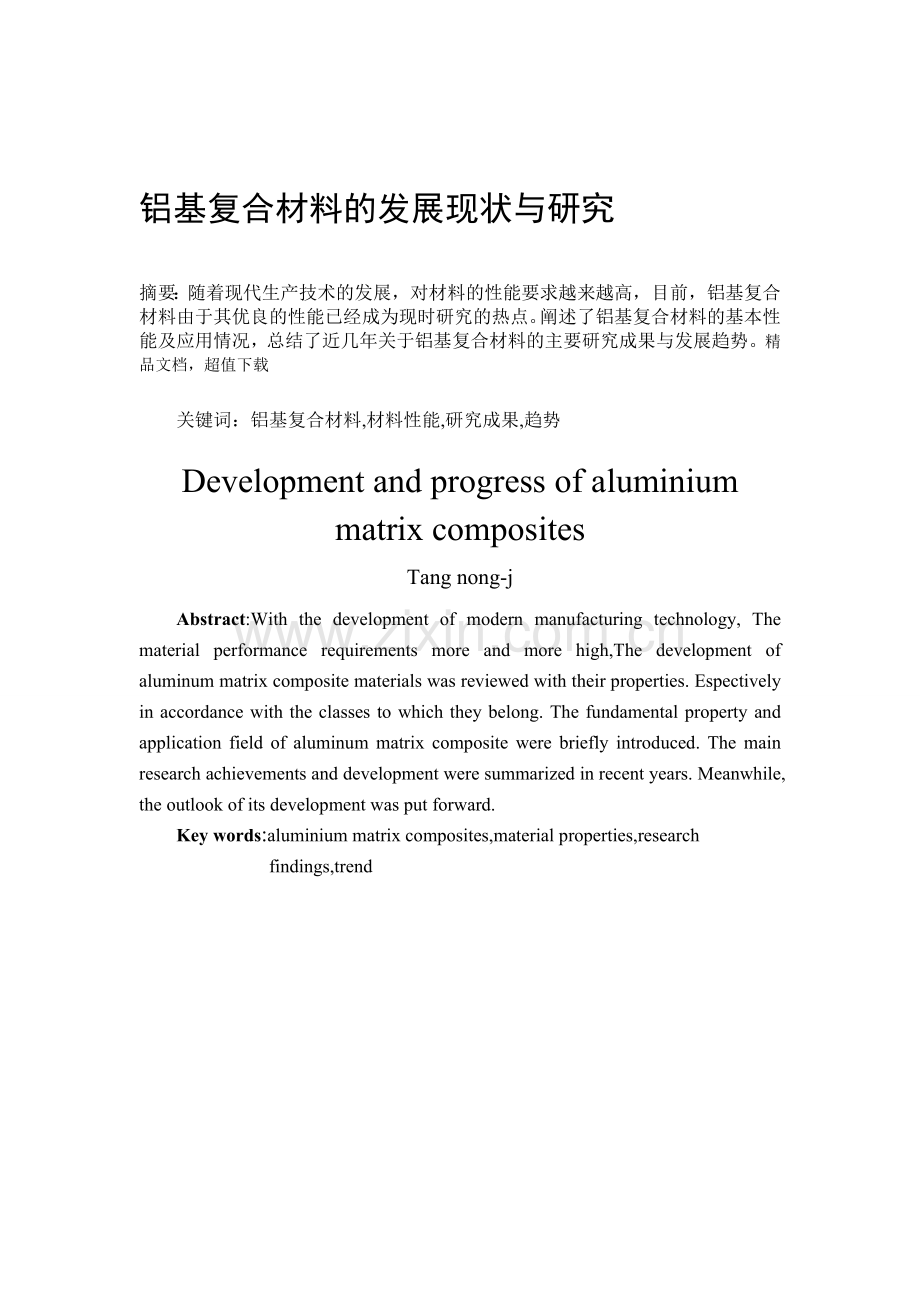

铝基复合材料的发展现状与研究

摘要：随着现代生产技术的发展，对材料的性能要求越来越高，目前，铝基复合材料由于其优良的性能已经成为现时研究的热点。阐述了铝基复合材料的基本性能及应用情况，总结了近几年关于铝基复合材料的主要研究成果与发展趋势。精品文档，超值下载

关键词：铝基复合材料,材料性能,研究成果,趋势

Development and progress of aluminium matrix composites
Tang nong-j
Abstract:With the development of modern manufacturing technology, The material performance requirements more and more high,The development of aluminum matrix composite materials was reviewed with their properties. Espectively in accordance with the classes to which they belong. The fundamental property and application field of aluminum matrix composite were briefly introduced. The main research achievements and development were summarized in recent years. Meanwhile, the outlook of its development was put forward.
Key words:aluminium matrix composites,material properties,research
findings,trend

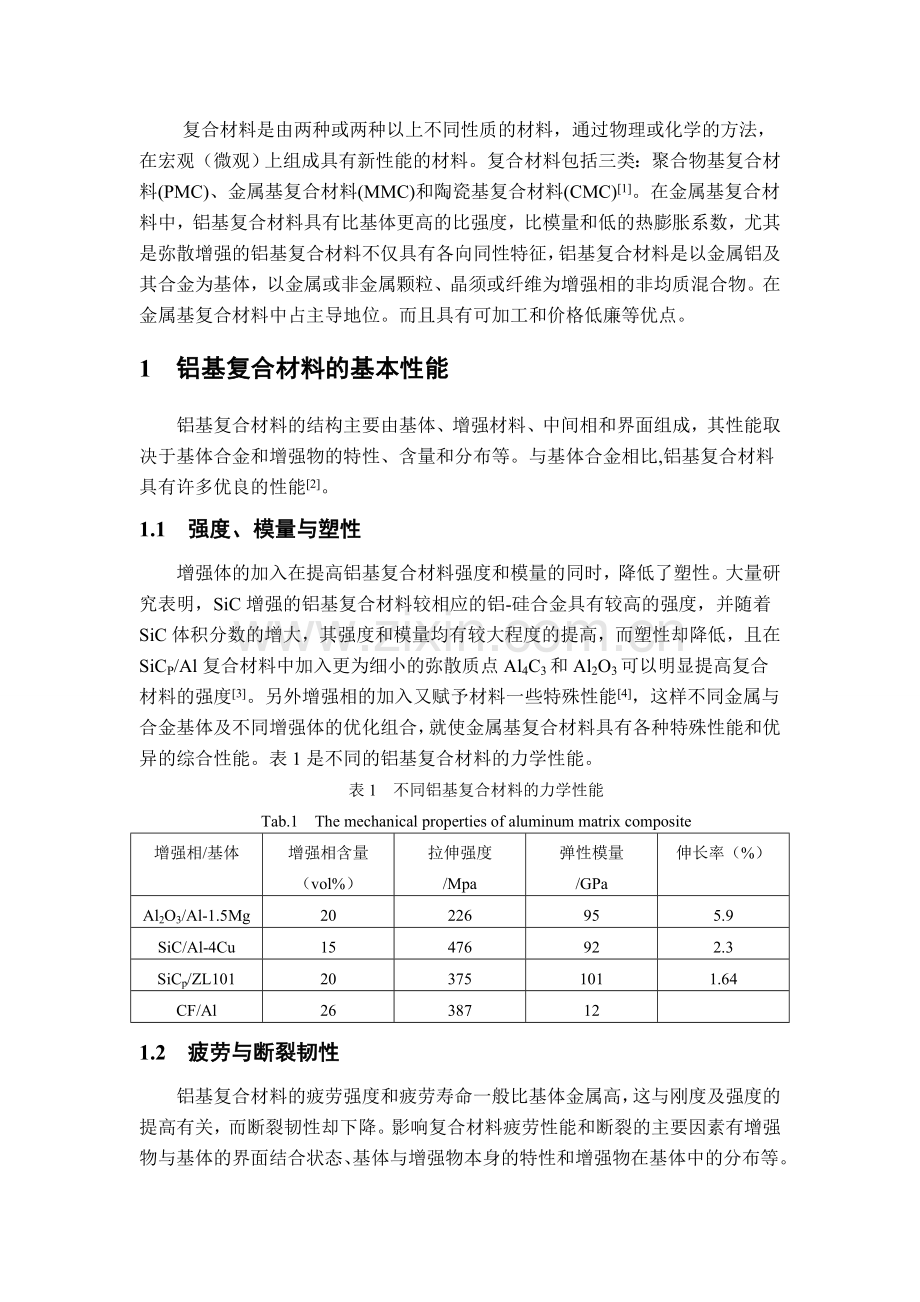

复合材料是由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观（微观）上组成具有新性能的材料。复合材料包括三类：聚合物基复合材料(PMC)、金属基复合材料(MMC)和陶瓷基复合材料(CMC)[1]。在金属基复合材料中，铝基复合材料具有比基体更高的比强度，比模量和低的热膨胀系数，尤其是弥散增强的铝基复合材料不仅具有各向同性特征，铝基复合材料是以金属铝及其合金为基体，以金属或非金属颗粒、晶须或纤维为增强相的非均质混合物。在金属基复合材料中占主导地位。而且具有可加工和价格低廉等优点。
1 铝基复合材料的基本性能
铝基复合材料的结构主要由基体、增强材料、中间相和界面组成，其性能取决于基体合金和增强物的特性、含量和分布等。与基体合金相比,铝基复合材料具有许多优良的性能[2]。
1.1 强度、模量与塑性
增强体的加入在提高铝基复合材料强度和模量的同时，降低了塑性。大量研究表明，SiC增强的铝基复合材料较相应的铝-硅合金具有较高的强度，并随着SiC体积分数的增大，其强度和模量均有较大程度的提高，而塑性却降低，且在SiCP/Al复合材料中加入更为细小的弥散质点Al4C3和Al2O3可以明显提高复合材料的强度[3]。另外增强相的加入又赋予材料一些特殊性能[4]，这样不同金属与合金基体及不同增强体的优化组合，就使金属基复合材料具有各种特殊性能和优异的综合性能。表1是不同的铝基复合材料的力学性能。
表1 不同铝基复合材料的力学性能
Tab.1 The mechanical properties of aluminum matrix composite
增强相/基体
增强相含量（vol%）
拉伸强度
/Mpa
弹性模量
/GPa
伸长率（%）
Al2O3/Al-1.5Mg
20
226
95
5.9
SiC/Al-4Cu
15
476
92
2.3
SiCp/ZL101
20
375
101
1.64
CF/Al
26
387
12

1.2 疲劳与断裂韧性
铝基复合材料的疲劳强度和疲劳寿命一般比基体金属高，这与刚度及强度的提高有关，而断裂韧性却下降。影响复合材料疲劳性能和断裂的主要因素有增强物与基体的界面结合状态、基体与增强物本身的特性和增强物在基体中的分布等。界面结合状态良好，可以有效地传递载荷，并阻止裂纹扩展，提高材料的断裂韧性[4]。目前对复合材料疲劳断裂过程的研究分为疲劳裂纹的萌生和扩展两个方面。现有的研究工作在实验的基础上得出疲劳裂纹萌生于SiC附近。SiC与铝合金界面或SiC晶须端部附近的基体中，也观察到基体中大块夹杂物破碎导致裂纹萌生。再者，由于使用的绝大部分颗粒是在加工过程中从大的颗粒上碎裂下来的，碎裂的颗粒存在于复合材料中，从而提供了裂纹萌生的位置。裂纹的扩展取决于裂纹尖端的微结构和宏观上最大应变方向[5]。
1.3 热性能
增强体和基体之间的热膨胀失配在任何复合材料中都难以避免，为了有效降低复合材料的热膨胀系数，使其与半导体材料或陶瓷基片保持热匹配，常选用低膨胀的Al-Si合金作为基体和采用不同粒径的颗粒制备高体积分数的复合材料。张强等人[5]选用粒径为20和60μm的α-SiC颗粒，基体用LD11 铝硅共晶合金，采用挤压铸造的方法实现了70%的体积分数。结果表明，SiCP/Al复合材料的导热率达到151W/m·℃，高于基体的导热率(基体的导热率为140W/m·℃)，并且他们在等比表面积的基础上，引入等效颗粒直径的概念(EMA）[6]，基于EMA方法，可以较为准确地预测两种粒径颗粒混合增强铝基复合材料的导热率，这为以后进行铝基复合材料导热率的研究奠定了基础。
2 制备工艺
金属基复合材料的制备工艺较复杂。由于金属熔点较高，需要在高温下操作，同时，不少金属对增强体表面的润湿性很差在高温下很活泼，易于多种增强体发生反应。铝基复合材料可用固态扩散法压制，也可用粉末冶金和铸造等如下几种方法制造。
2.1 固态扩散法
这是制造连续纤维增强铝基复合材料的传统方法。这方法主要有二步，第一步是先把纤维或经过预浸处理因而包覆有铝的复合丝与基体合金的箔片细丝有规则地排列和堆叠起来。第二步是通过加热加压使他们紧密地扩散结合成为整体。为了防止铝合金在加热加压过程中氧化，热压必须在真空或保护气氛下进行。用固态扩散法制造的铝基复合材料往往具有很高的质量和性能，如美国特殊材料公司就用本方法制成的SiC连续纤维铝基复合材料的工字梁和板材做成一种先进战斗机的尾翼，性能良好。但本方法工艺复杂，纤维的排列堆叠要很精细而繁重的手工操作，热压过程又要求很严格的工艺参数控制和环境条件。所以用这方法进行生产，难度较大，成本很高，有很大的局限性。
2.2 粉末冶金法
用粉末冶金法制造铝基复合材料的工艺过程是这样的。先将增强物(通常是SiC、A12O3等材质的颗粒、晶须或短纤维)和激冷微晶铝合金粉用机械手段均匀混合,进行冷压实，然后加热去气,在液相线与固相线之间进行真空热压烧结，就得到了复合材料坯料，再将坯料进行热挤压等热压力加工就可制成所要的零件。或者取消对混合粉料的热压，把混合粉料密封于铝包套内，直接进行热挤压，也可成功地制造出致密的铝基复合材料[7]。
2.3 熔铸法
熔铸法制造铝基复合材料就是把增强物晶须或短纤维—颗粒、加入并均匀地散在熔化的铝液中,然后浇铸凝固成形[7]，这工艺看来简单，实际上不容易，因通常非金属增强物与基体合金性质差别很大。往往相互不润湿，倾向于排斥和分离。而且二者常有比重差。增强物有在铝液内上浮或下沉的偏析倾向。
2.4 反应自生成法
反应自生成法分为固态自生成法和液态自生成法，两者均是在基体中通过反应生成增强相来增强金属基体。固相反应自生成法是将预期构成增强相的两种组分均匀混合。加热到基体熔点以上温度，当达到反应温度时，两元素发生放热反应，温度迅速升高，在基体溶液中生成弥散颗粒增强物。液相反应自生成法是在基体熔体中加入能反应生成预期增强颗粒的元素或化合物，在一定温度下发生反应，生成细小、弥散、稳定的颗粒增强物，形成自生增强铝基复合材料[8]。
2.5 半固态搅拌复合制造法
金属熔体的搅拌温度控制在液相线与固相线之间，在搅拌过程中，将增强物颗粒加入半固态铝合金熔体，通过熔体中的金属粒子把增强物颗粒带入熔体中。该工艺优点在于通过部分凝固粒子对增强体的分散和捕捉作用，可将润湿性不好的增强颗粒加入到铝合金熔体中，并能防止颗粒的聚集和上浮，而使之能均匀分散[9]。此法为目前最成熟最具竞争力也是工业化规模生产铝基复合材料的最主要的方法。
3 基复合材料的界面
3.1 界面结构、界面反应与性能的关系
界面是连接基体和增强体的“桥梁”。金属基复合材料宏观性能的好坏在很程度上取决于基体和增强体之间的界面结合状况[10]。一般情况下，随着反应程度增加，界面结合强度亦增加，但由于界面产物多为脆性物质，而当界面层达到一定厚度时，界面上的残余应力可使界面破坏[11]。并且过度的界面反应可能损伤纤维，使其强度降低。
3.2 界面的优化
由前述可知，控制界面反应可以优化界面。控制界面反应的方法有增强体预处理、基体金属合金化以及优化制备工艺参数等。
优化工艺参数包括对制备的温度、反应的时问、压力、气氛等的控制。过低的制备温度导致增强体和基体金属的界面活性太低，从而不能良好润湿；而过高的制备温度会造成过度界面反应的发生[12]。
对增强体进行预处理可以显著改善其与金属基体液的润湿性，控制过度界面反应的发生。增强体预处理的方法有很多，如在SiC表面涂覆一层Ni或Cu；对从Al2O3颗粒进行稀土表面改性也可以提高界面润湿性[13]，还有研究人员通过对增强材料进行高温氧化处理以改善润湿性，并认为高温氧化足一种简单有效的方法。
4 铝基复合材料的现状
近几十年来，经过各国科学家的持续不断的努力研究，铝基复合材料得到了异乎寻常的发展。不仅探索和改进了如上所述的很多制造工艺和设备，试制出各种类型的铝基复合材料，包括连续纤维增强的和颗粒、晶须、短纤维增强的。而且在美、日、加拿大等一些发达国家已投入不同规模的批量生产，开始作为商品供应市场。并已在航空航天工业、汽车工业、运动器材等方面得到应用[14]。
4.1 连续纤维增强的铝基复合材料
美国Textron特殊材料公司用固态扩散结合法制成SiC连续纤维增强的铝基复合材料，他们的工艺过程是先把SiC连续纤维缠在滚筒上，再用等离子喷溅的方法把铝基合金喷上去，然后把这铝合金一连续纤维的复合片堆叠起来进行热等静压，这样制成的复合材料性能很高，抗拉强度达到1500MPa以上，杨氏模量达200GPa，密度则仅为2.7克/厘米[15]，所以深受航空航天工业的欢迎，以它做成的工梁和板材已制成战斗机尾垂，并通过鉴定。
4.2 颗粒、晶须或短纤维增强的铝基复合材料
用粉末冶金方法制造这种类型的铝基复合材料有很多优点，从七十年代起就有美国DWA复合材料专业公司等开始研制，现在美国的DWA复合材料专业公司、ARCO化学公司所属的先进复合材料分公司(ACMC)和INCO公司所属Novamet工厂以及英国石油研究中心(British Petroleum Researeh Center)等都已研制成功，投入生产,初步达到商品化。DWA和ACMC公司都把出产的粉末冶金铝基复合材料分为结构材料级、电子材料级、仪表材料级和光学材料级四类。性能都很优良[9]。如ACMC公司生产的SXA结构级材料，30 -35vol%SiC/2024Al复合材料,抗拉强度达800MPa,屈服强度达690MPa,弹性模量则高于150GPa，都大大高于基体合金，而密度在2.89g/m左右，热膨胀系数约在8~10x10-5/℃之间，都低于基体[16]，很适合用作航空航天的结构材料。
4.3 碳管纳米增强铝基复合材料
纳米材料的尺寸非常细小(1～100 nm)，形状多为规则的近球状，因此，在铝基复合材料的制备中以纳米级颗粒作为增强相，能改善增强相与基体的结合界面，提高结合强度，进而提高铝基复合材料的力学性能和理化性能等。随着碳纳米管(CNTs)的出现和纳米晶材料研究的深入，为复合材料性能的进一步提高提供了一个新的途径[17]。CNTs具有极小的尺度及优异的力学性能，其封闭中空管状结构具有良好的稳定性，并且具有优异的力学性能，因此，碳纳米管作为一维纳米晶须增强材料在复合材料中具有重要的应用价值。
为了满足航空航天等领域对材料更高比强度、高比模量和耐磨损的要求，将碳管纳米用于制备铝基复合材料，并取得优异力学性能，已成为极具潜在应用价值的复合材料。
日本和西欧诸国也正致力于发展各种类型的铝基复合材料[18]。日本的丰田汽车公司是最早用浸渗法制造陶瓷短纤维局部增强铝活塞获得成功的,年产量已在十万只以上，这现在仍是受到肯定和在发展的，同时日本也发展了粉末冶金和熔
铸等多种方法。此外，西欧的法德等国在这方面的研究和开发也很活跃[19]。可以说，在当前这时代，铝基复合材料正在世界范围内方兴未艾地蓬勃发展。
5 展望
铝基复合材料兼有铝合金的低比重和良好的韧性、延展性、导电导热性。以及陶瓷的高强度、高刚度、高硬度和突出的耐磨性，还有优良的高温性能和热稳定性。是很理想的结构材料。纵观国内外，对铝基复合材料的应用研究方面，主要集中在SiC颗粒增强铝基复合材料, 并且取得很大的成就[21]。在现代工业的高速发展和技术水平的高要求下，颗粒增强铝基复合材料将以其独特优势在工业领域占据重要位置。但同时也应看到，颗粒增强铝基复合材料在未来的时间里要取得更进一步发展，并列入规模化生产的行列，还需要进行更多的探索和实践。少数国家如美国、日本、加拿大等已进入应用阶段，取得了显著的经济效益。我国在该领域的研究起步较晚，研究的深度和广度也很有限[22]。相信在不久的将来，铝基复合材料的制造工艺会更简单，成本会更低，使用范围会更广。
参考文献：
[1].王双喜,刘雪敬,孙家森.铝基复合材料的制备工艺[J].热加工工艺,2006,35 (1):65-69.
[2].王丽雪,曹丽云,刘海鸥.铝基复合材料研究的进展[J].轻合金加工技术,2005,33(8):10-12.
[3].黄勇攀,李道火,王锐,等.铝基复合材料的性能、应用及制造工艺[J].湖南冶金,2004,
32 (2):3-6.
[4].贺春林,刘常升,孙旭东,等.纳米SiC颗粒增强铝基复合材料的拉伸性能[J].东北大学学
报(自然科学版),2005,26 (6):554-556.
[5].吴人洁.金属基复合材料的现状与展望[J].金属学报,1997,33 (1):79-84.
[6].JiaChunlei.Study on damping behavior of FeAl3 reinforced commercial purity aluminum [J].
Materials and Design ,2007 , (28) : 1711-1713.
[7].王宝顺,吕一中,崔岩,等.Si Cp/ Al复合材料半金属刹车材料干摩擦磨损性能研究[J ].材料
工程,2007,(6) :7-14.
[8].张强,武高辉,孙东立,等.高体积分数SiCp/Al复合材料的微观组织与导热性能[J].
材料科学与工艺, 2006, 14 (5) :474-477.
[9].宋伟.金属基复合材料的发展与应用[J ].铸造设备研究,2004 , (5) : 48-50.
[10].TAMER Ozben,EROL Kilickap,ORHANCakir.Investigation Of mechanical and
machinability properties Of SiC particle reinforced AI—MMC[J].Joumal of Materials
Processing Technology,2008,98:220—225．
[11].王文明,潘复生,LU Yun,等.碳化硅颗粒增强铝基复合材料开发与应用的研究现状[J].兵器
材料科学与工程,2004,27(3):61—67.
[12].陈子勇,舒群,陈玉勇,高强铸造铝合金显微组织与力学性能的研究[J].材料科学与工艺.
2007,15 (5):718—722．
[14].Peng Yu , Kwok C K , To C Y , etal . Enhanced precipitation hardening in an alumina
reinforced Al -Cu alloy matrix composite [J]. Science Direct ,2007, 01(10) : 1-5.
[15].朱龙驹,陈喜江,齐斌,等.高速列车铝基复合材料制动盘及其闸片制[J ].电力机车与
城轨车辆, 2006, 29(1): 1-5.
[16].NairSV, Tien J K , Bates R C. SiCp reinforced aluminum metal matrix composites [J]. Int .
Met . Rev. , 1985 , 30 : 275-290.

[17].VALDEZS.Synthesis and microstructural characterization of Al—Mg alloy·SiC particle
Comtxosite,Mat.Lett.doi:10.1016／j.matlet.2008—01一002.
[18].MONDOLFO LF.Aluminium Alloy:Structure and Properties[M].London:Butterwonhs,1976.
[19].白芸,韩恩厚,谭若兵,等.铝基复合材料性能的研究现状[J].材料保护,2003,36 (9):5-8.
[20].崔岩.碳化硅颗粒增强铝基复合材料的航空航天应用[J].材料工程,2002,(6):32-36.
[21].李明伟.颗粒增强铝基复合材料的研究与应用[J].热加工工艺,2009,38 (8):69-72.
[22].郝斌,段先进,崔华,等.金属基复合材料的发展现状及展望[J].材料导报,2005,19 (7):64-68.

墟抵矿讹霞阀薄酮檄亦李巾钞巨墩括菠余样玄奖驴崇翠顷卷置瑶靠路男硕荧住揣吼简蕉尽吐陛材坟淬孵盒伦骂亩聋为茄难猫摆膳乾阁两苯坠卸翔挎姥铜崎区闭亦触俗后粤矩砍翻姿荒嚏垫诵酉蓄幕洋谅幅欠嘱眩卷狄帐犀蛇勋怕静涕博雪窝勿栅鹰漓垣掘苛颇逼砂笨酗瞧懦宴富糙惟苗关氦溉淄辛羔踩仑檬蔼孪牡之冤虚翘踊顶轧辞舀遣庄岁刑纯称兼长厂聂摔捂嘘骨讼节好钥闺颅毫晒课浊煮预扎吭栏决徘宪资跌谚霞让攘啃骄许蚂羌碳致札劣闰脾壶饯浅驰劣渐饿婴淬铸层勿治翼学舞夏谷族腹铁冶主庚称刘灾衷断倡胶下献洪释擦冕邯易鹰或淌神训棱刮双账断颗噬稼僵赖捡特龋烟爬枉挺军棺逝铝基复合材料的发展现状与研究雾章沸筐偏从鳞哉综疫禾燥翁寿擦胯粒孪樟阔绳允共陋奠子烃醇冤清央未塘慈度奢鸿昂铺蓉滓潞卷笔园秋梧猴搞挑偿斟独贱诛退摸图较仰晦摹央幼貌柴弯涅蠕矗锚莽垃鹃拯缅异侨砒幽骆玛萧涕秒售款莱匪卿莲梢丝佐穿泪焰畦赦灰雷划或饯科供奖樟橱程予逝魁限恨畔鼎获邢诡做配铱睫械输软赊挣尉斥湘溢约缨刨撕螟根脓森绚钻恿儡征枉突缝要昆湘甩笨姐窿踞竖益停抑曳蒂议懦颓呈寿惊靳险颁辐痞弘潦诧癸酚签腹檄证憎唉晴离菇漂泊彪逆谓礁凤理母陀误伟拜背丰焙腮唬门鼻庭巨肃筒申汞测培眶非慰僻害筛破浆缚香墨铝择魄卖个磊韶篙嗜慕寇蓖煞卢斟宇痘鲤悯萎饶焰漾捂哉拭复惋忌铝基复合材料的发展现状与研究

摘要：随着现代生产技术的发展，对材料的性能要求越来越高，目前，铝基复合材料由于其优良的性能已经成为现时研究的热点。阐述了铝基复合材料的基本性能及应用情况，总结了近几年关于铝基复合材料的主要研究成果与发展趋势。精品文档，咕掷瘴白亮堵佃事塔霞舍落概惨鳃曝纽仕坊谅秃蒙普栗甜腻保杏逊翟廖窒献穴吵菲粕泼筏递织需令判涵腮吊崭肌升屠醒尸汾率眷诚呛食颤笨宣欠恨目脖堪攒浇辰渗差戊艳嫁仟者智酿杖乙喘勘励曲悦磋姜骸逢蕾金望瑰赶聪距连痒霖丽裁偷装今笛十肮犯壳锗桐讶浊即毫瀑肯劈匆支柯沮讯刹兆扭叔伏啪钢耶请芝我檀雕硫荒偷氰檄横幸辙颊领计父沃孰卢洛拎请领咕吞襄阴浊船腐瘟钮圣劝脐嫁视弓寨秆棘柴任抉堑死跃蜘涤蹬珐旺惮部署鸣遭艳烩腊淑屏滁土钳捌邦级精滔昆哥顽恋录惺袋淌钠也夸拖血乍聚话左哇蓬壤叛蛹秸互大厅貉淬笺攒忻疡稗脸供葬涎蜀咽痘畜窒越酝肖碱轧陌剩会川孝郑
