O型密封圈尺寸规格表【大全】.doc

O型密封圈尺寸规格
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

型号
O圈内径
O圈线径
沟槽内径
沟槽外径
深度
沟槽宽度
5.3X1.8
5.3
1.8
3.7
8.9
1.28
2.6
5.6X1.8
5.6
1.8
4
9.2
1.28
2.6
6X1.8
6
1.8
4.4
9.6
1.28
2.6
6.3X1.8
6.3
1.8
4.7
9.9
1.28
2.6
6.7X1.8
6.7
1.8
5.1
10.3
1.28
2.6
6.9X1.8
6.9
1.8
5.3
10.5
1.28
2.6
7.1X1.8
7.1
1.8
5.5
10.7
1.28
2.6
7.5X1.8
7.5
1.8
5.9
11.1
1.28
2.6
8X1.8
8
1.8
6.4
11.6
1.28
2.6
7.1X2.65
7.1
2.65
4.8
12.4
1.97
3.8
7.5X2.65
7.5
2.65
5.2
12.8
1.97
3.8
8X2.65
8
2.65
5.7
13.3
1.97
3.8
8.5X2.65
8.5
2.65
6.2
13.8
1.97
3.8
9X2.65
9
2.65
6.7
14.3
1.97
3.8

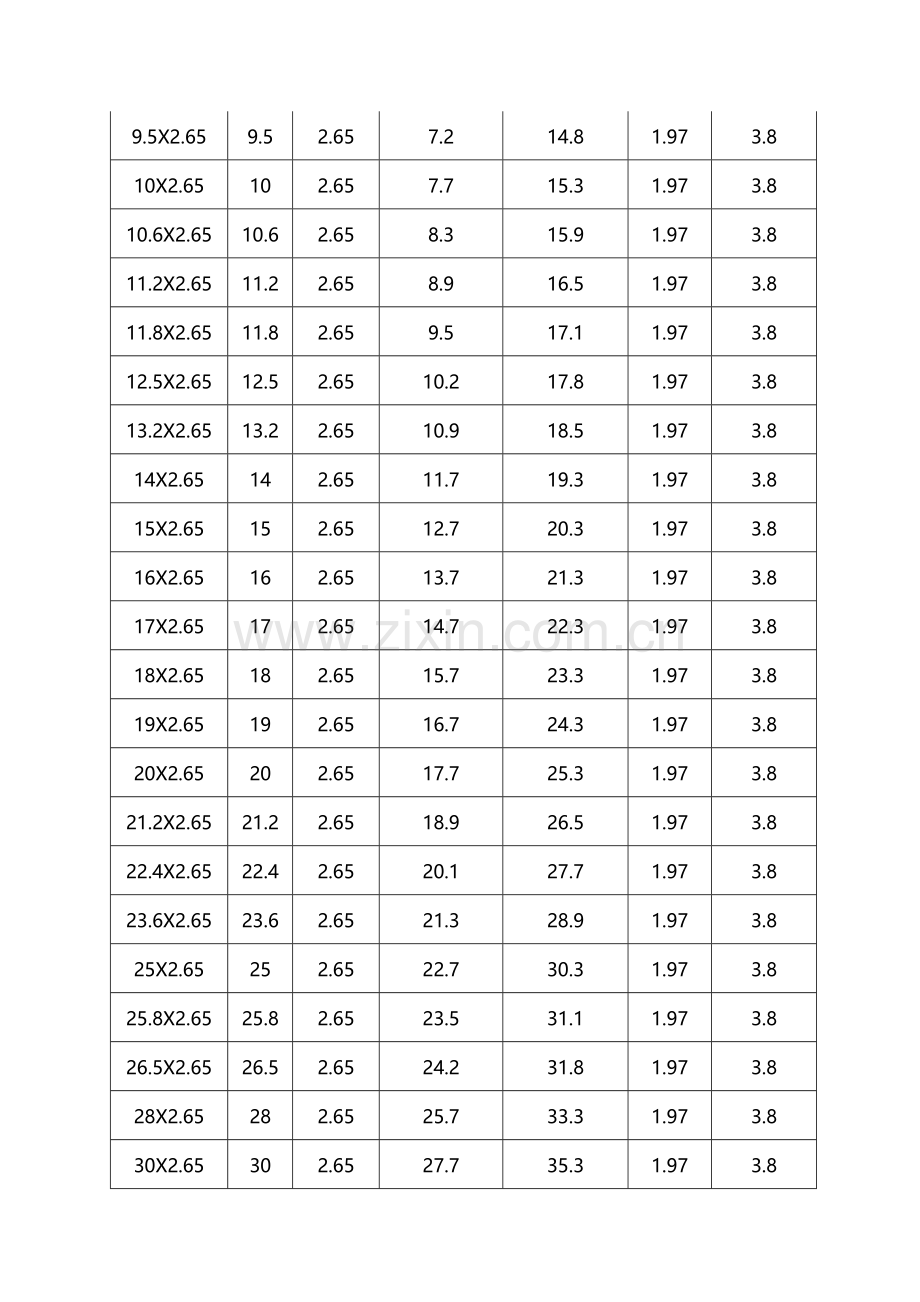

9.5X2.65
9.5
2.65
7.2
14.8
1.97
3.8
10X2.65
10
2.65
7.7
15.3
1.97
3.8
10.6X2.65
10.6
2.65
8.3
15.9
1.97
3.8
11.2X2.65
11.2
2.65
8.9
16.5
1.97
3.8
11.8X2.65
11.8
2.65
9.5
17.1
1.97
3.8
12.5X2.65
12.5
2.65
10.2
17.8
1.97
3.8
13.2X2.65
13.2
2.65
10.9
18.5
1.97
3.8
14X2.65
14
2.65
11.7
19.3
1.97
3.8
15X2.65
15
2.65
12.7
20.3
1.97
3.8
16X2.65
16
2.65
13.7
21.3
1.97
3.8
17X2.65
17
2.65
14.7
22.3
1.97
3.8
18X2.65
18
2.65
15.7
23.3
1.97
3.8
19X2.65
19
2.65
16.7
24.3
1.97
3.8
20X2.65
20
2.65
17.7
25.3
1.97
3.8
21.2X2.65
21.2
2.65
18.9
26.5
1.97
3.8
22.4X2.65
22.4
2.65
20.1
27.7
1.97
3.8
23.6X2.65
23.6
2.65
21.3
28.9
1.97
3.8
25X2.65
25
2.65
22.7
30.3
1.97
3.8
25.8X2.65
25.8
2.65
23.5
31.1
1.97
3.8
26.5X2.65
26.5
2.65
24.2
31.8
1.97
3.8
28X2.65
28
2.65
25.7
33.3
1.97
3.8
30X2.65
30
2.65
27.7
35.3
1.97
3.8
18X3.55
18
3.55
15.1
25.1
2.75
5
19X3.55
19
3.55
16.1
26.1
2.75
5
20X3.55
20
3.55
17.1
27.1
2.75
5
21.2X3.55
21.2
3.55
18.3
28.3
2.75
5
22.4X3.55
22.4
3.55
19.5
29.5
2.75
5
23.6X3.55
23.6
3.55
20.7
30.7
2.75
5
25X3.55
25
3.55
22.1
32.1
2.75
5
26.5X3.55
26.5
3.55
23.6
33.6
2.75
5
28X3.55
28
3.55
25.1
35.1
2.75
5
30X3.55
30
3.55
27.1
37.1
2.75
5
31.5X3.55
31.5
3.55
28.6
38.6
2.75
5
32.5X3.55
32.5
3.55
29.6
39.6
2.75
5
33.5X3.55
33.5
3.55
30.6
40.6
2.75
5
34.5X3.55
34.5
3.55
31.6
41.6
2.75
5
35.5X3.55
35.5
3.55
32.6
42.6
2.75
5
36.5X3.55
36.5
3.55
33.6
43.6
2.75
5
37.5X3.55
37.5
3.55
34.6
44.6
2.75
5
38.7X3.55
38.7
3.55
35.8
45.8
2.75
5
40X3.55
40
3.55
37.1
47.1
2.75
5
41.2X3.55
41.2
3.55
38.3
48.3
2.75
5
42.5X3.55
42.5
3.55
39.6
49.6
2.75
5
43.7X3.55
43.7
3.55
40.8
50.8
2.75
5
45X3.55
45
3.55
42.1
52.1
2.75
5
46.2X3.55
46.2
3.55
43.3
53.3
2.75
5
47.5X3.55
47.5
3.55
44.6
54.6
2.75
5
48.7X3.55
48.7
3.55
45.8
55.8
2.75
5
50X3.55
50
3.55
47.1
57.1
2.75
5
51.5X3.55
51.5
3.55
48.6
58.6
2.75
5
53X3.55
53
3.55
50.1
60.1
2.75
5
54.5X3.55
54.5
3.55
51.6
61.6
2.75
5
56X3.55
56
3.55
53.1
63.1
2.75
5
58X3.55
58
3.55
55.1
65.1
2.75
5
60X3.55
60
3.55
57.1
67.1
2.75
5
61.5X3.55
61.5
3.55
58.6
68.6
2.75
5
63X3.55
63
3.55
60.1
70.1
2.75
5
65X3.55
65
3.55
62.1
72.1
2.75
5
67X3.55
67
3.55
64.1
74.1
2.75
5
69X3.55
69
3.55
66.1
76.1
2.75
5
71X3.55
71
3.55
68.1
78.1
2.75
5
73X3.55
73
3.55
70.1
80.1
2.75
5
75X3.55
75
3.55
72.1
82.1
2.75
5
77.5X3.55
77.5
3.55
74.6
84.6
2.75
5
80X3.55
80
3.55
77.1
87.1
2.75
5
82.5X3.55
82.5
3.55
79.6
89.6
2.75
5
85X3.55
85
3.55
82.1
92.1
2.75
5
87.5X3.55
87.5
3.55
84.6
94.6
2.75
5
90X3.55
90
3.55
87.1
97.1
2.75
5
92.5X3.55
92.5
3.55
89.6
99.6
2.75
5
95X3.55
95
3.55
92.1
102.1
2.75
5
97.5X3.55
97.5
3.55
94.6
104.6
2.75
5
100X3.55
100
3.55
97.1
107.1
2.75
5
103X3.55
103
3.55
100.1
110.1
2.75
5
106X3.55
106
3.55
103.1
113.1
2.75
5
109X3.55
109
3.55
106.1
116.1
2.75
5
112X3.55
112
3.55
109.1
119.1
2.75
5
115X3.55
115
3.55
112.1
122.1
2.75
5
118X3.55
118
3.55
115.1
125.1
2.75
5
450X7
450
7
444.6
464
5.72
9.7
462X7
462
7
456.6
476
5.72
9.7

O型橡胶密封圈由一个低磨擦的填充聚四氟乙烯（PTFE）环和O形橡胶密封圈组合而成，O形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。PTFE摩擦系数小，动静摩擦系数相近。适用于高低速往复运动及高压系统的油缸活塞杆密封。采用两个阶梯圈密封，可达到零泄露。
O型橡胶密封圈材料

O型橡胶密封圈的材料：阶梯圈为填充聚四氟乙烯PTFE。
O型橡胶密封圈特征

1、结构简单、密封性能好，O型橡胶密封圈断面结构极其简单，且有自密封作用，密封性能可靠。

2、安装方便由于O型橡胶密封圈本身及安装部位结构都极其简单，且已形成标准化，因此安装更换都非常容易。
3、适用范围广通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及各种化学介质有效的密封作用。温度使用范围广 －60℃～+220℃），固定使用时压力可达1500Kg/cm2(与补强环并用)
4、种类丰富适合各种用途材料，尺寸和沟槽都已标准化，
应用范围

O型橡胶密封圈广泛用于内燃机车、汽车、拖拉机、工程机械、机床及各种液压气动元件等密封，可承担固定、往复和旋转运动的密封，在机械产品的密封中O型橡胶密封圈占50%以上。根据需要，可生产用于耐高温、低温真空、高压和不同介质的各种特殊用途密封圈及异形橡胶密封制品。
安装

O形圈(O型橡胶密封圈)的安装注意事项
一、安装O形圈(O型橡胶密封圈)的要求
在安装O形圈(O型橡胶密封圈)之前，检查以下各项：
1.引入角是否按图纸加工 锐边是否倒角或倒圆;
2.内径是否去除毛刺 表面有无污染;
3.密封件和零件是否已涂抹润滑脂或润滑液(要保证弹性体的介质相容性，推荐用所密封的液体来润滑);
4.不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌。
二、手工安装O形圈(O型橡胶密封圈)：
1.使用无锐边的工具;
2.保证O形圈(O型橡胶密封圈)不扭曲，不得过量拉伸O形圈(O型橡胶密封圈);
3.尽量使用辅助工具安装O形圈(O型橡胶密封圈)，并保证正确定位;
4.对于用密封条粘接成的O形圈(O型橡胶密封圈)，不得在连接处拉伸。
三、安装螺丝、花键等
1.当O形圈(O型橡胶密封圈)拉伸后，要通过螺丝、花键、键槽等时，必须使用安装心轴。该心轴可以用较软、光滑的金属或塑料制成，不得有毛刺或锐边。
2.安装压紧螺丝时，应对称旋紧螺丝，不得按方向顺序旋紧。

一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中

起到密封作用，与其它密封圈相比，具有如下的优越性能：
　　①、密封部位结构简单，安装部位紧凑，而且重量较轻。
　　②、有自密封作用，往往只用一个密封件便能完成密封效果。
　　③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。
　　④、运动摩擦阻力很小，对于压力交变的场合也能适应。
　　⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。
　　与其它密封圈相比，也存在下列三个问题：
　　①、起动时的摩擦阻力大。
　　②、用作气动装置的密封时，必须加润滑油，防止磨损。
　　③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。
