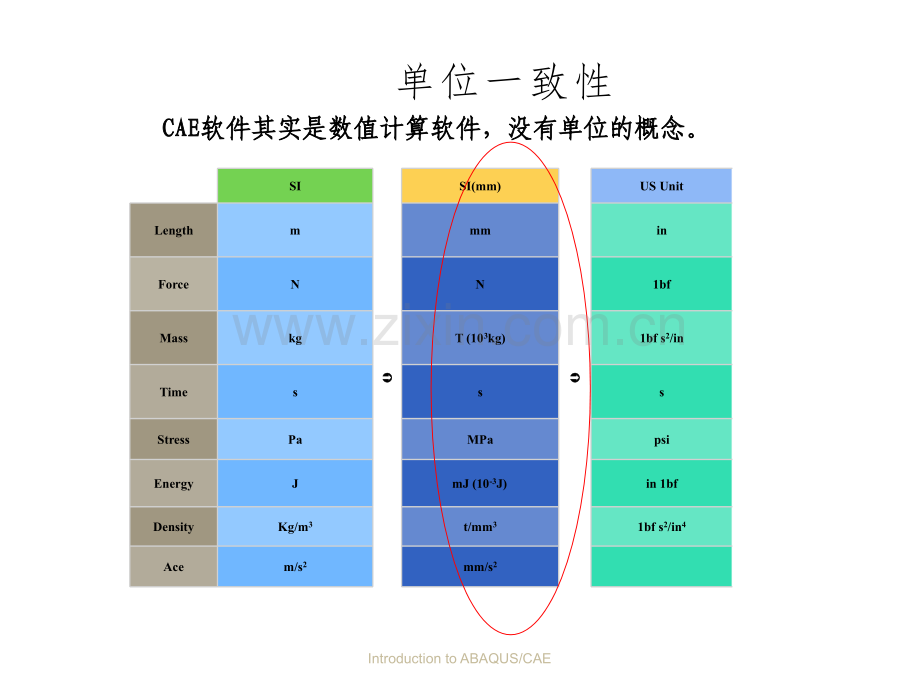

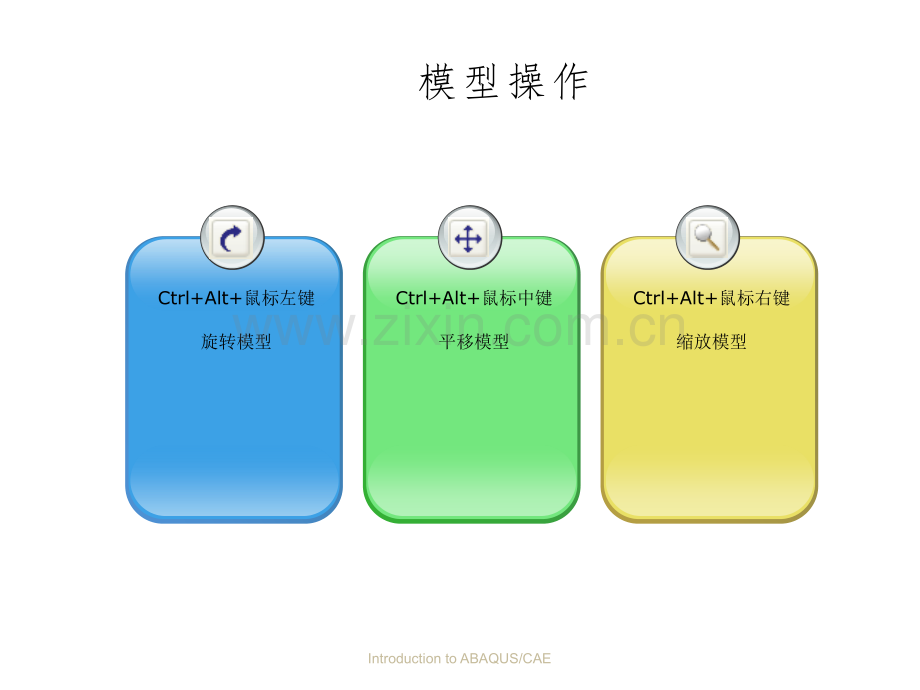

Introduction to ABAQUS/CAE模型操作Ctrl+Alt+鼠标左键旋转模型Ctrl+Alt+鼠标右键缩放模型Ctrl+Alt+鼠标中键平移模型Introduction to ABAQUS/CAE单位一致性SISI(mm)US UnitLengthmmminForceNN1bfMasskgT(103kg)1bf s2/inTimesssStressPaMPapsiEnergyJmJ(10-3J)in 1bfDensityKg/m3t/mm31bf s2/in4Acem/s2mm/s2 CAE CAE软件其实是数值计算软件，没有单位的概念。软件其实是数值计算软件，没有单位的概念。Introduction to ABAQUS/CAE分析流程九步走 1、几何建模、几何建模 Part 2、划分网格划分网格 Mesh 3、特性设置特性设置 Property 4、建立装配体建立装配体 Assembly 5、定义分析步、定义分析步 Step 6、相互作用相互作用 Interaction 7、载荷边界载荷边界 Load 8、提交运算提交运算 Job 9、后处理后处理 VisualizationIntroduction to ABAQUS/CAE1、几何建模 PART Introduction to ABAQUS/CAE导入PART Pro/E等CAD软件建好的模型后，另存成iges、sat、step等格式；然后导入Abaqus可以直接用。推荐采用step格式文件导入！Introduction to ABAQUS/CAE创建PART 如同其他CAE软件，Abaqus的建模功能有限，只适合建立简单Part，如跌落分析中的地面等。特征修改、删除等，很少用到Part模块专有线、面、体分割工具，辅助网格划分基准点、线、面及坐标系等小面修复等，辅助网格划分备注：如果按钮右下方有小黑三角，左键按住该按钮不放，可展开其他类似功能，向右移动鼠标即可切换功能。如：Introduction to ABAQUS/CAE创建新PARTModeling Space三维立体模型、二维平面模型、轴对称模型Type部件类型：可变形体、离散刚体、解析刚体（为接触分析提供刚性表面）、欧拉体Shape部件形态：点线面体，随Modeling Space和Type不同而不同Type建模方式：拉伸、旋转、扫略截面的大致尺寸，便于建模Introduction to ABAQUS/CAE创建新PART之 刚 性 地 面之 刚 性 地 面 1 1Namerigid-floorModeling Space2D PlanarTypeAnalytical rigidApproximate size200Introduction to ABAQUS/CAE创建新PART之 刚 性 地 面之 刚 性 地 面 2 2如左图，画一个100X100的正方形，来模拟刚性地面。点击鼠标中键或 点击按钮 ，完成。200Introduction to ABAQUS/CAEPART管理器 Part管理器的功能完全可以在窗口左侧模型树的右键快捷菜单实现。创建新Part，功能同复制Part重命名Part，便于管理删除Part锁定及解锁Part，锁定后Part将不能被修改修正Part退出Introduction to ABAQUS/CAECREATE SOLID Create Solid的方法依次为：Extrude、Revolve、Sweep和Loft。现以Extrude为例说明如何Create Solid：1、选择草绘平面 2、为草绘平面定向 3、草绘截面 4、设置拉伸深度及拉伸方向等Introduction to ABAQUS/CAECREATE SHELL Create Shell的方法依次为：Extrude、Revolve、Sweep、Loft、Planar、From solid和Remove face。现以From solid为例说明如何Create Sshell：1、选择要生成Face的体，操作完成后体将被删除，只保留表面。Introduction to ABAQUS/CAECREATE WIRE Create Wire的方法依次为：Planar、Point to Point和Spline。现以Planar为例说明如何Create Wire：1、选择草绘平面 2、为草绘平面定向 3、草绘WireIntroduction to ABAQUS/CAECREATE CUT Create Cut的方法依次为：Extrude、Revolve、Sweep、Loft和Circular hole。Create Cut与Create Solid类似。现以Circular hole为例说明如何Create Cut：1、选择孔的类型：通孔或盲孔 2、选择草绘平面 3、确定孔的方向（Flip反向）4、选择基准边，并指定距离 5、设置孔的直径Introduction to ABAQUS/CAE倒角 Create Round or Fillet倒圆角与Creaste Chamfer倒直角。现以Create Round or Fillet为例说明如何倒圆角：1、选择要进行倒圆角的边（按住Shift，左键拾取可 进行多选）2、指定圆角半径Introduction to ABAQUS/CAE去倒角 Repair Small Faces可以理解为去除小面。Repair Small Faces通常用于简化模型，如去倒角 1、选择要去掉的小面（按住Shift，左键拾取可 进行多选）Introduction to ABAQUS/CAE2、划分网格 MESH Introduction to ABAQUS/CAEMESHPartition分割，化复为简拓扑修改，该省就省网格控制网格密度网格划分网格质量检查特征修改、删除等，很少用到Mesh模块专有线、面、体分割工具，辅助网格划分基准点、线、面及坐标系等拓扑修改等，辅助网格划分Introduction to ABAQUS/CAEPARTITION CELL Define Cutting Plane定义切割平面的方法：一点一法线三点一点一边（点要在边上，该边垂直于定义的切割平面）Part里只有一个Cell，直接选好切割平面即可完成Partition操作；当Part里的Cell超过1个时，还要选择被切割体。Part可以被切割成若干个Cell。Introduction to ABAQUS/CAEPARTITION CELL Use Datum Plane选择作为切割平面的基准面Introduction to ABAQUS/CAEPARTITION CELL Extend Face选择作为切割平面的实际面Introduction to ABAQUS/CAEPARTITION CELL Extrude/Sweep Edges通过拉伸或扫略形成切割面1、选择被拉伸或扫略的边2、指定方向进行拉伸或指定沿某边进行扫略Introduction to ABAQUS/CAEPARTITION CELL Used N-sided Patch通过选定边界形成切割面1、确定选择边还是顶点2、选择边界3、点击鼠标中键或点击 完成Partition。Introduction to ABAQUS/CAEPARTITION CELL Sketch Planar Partition对体的表面进行草绘切割Introduction to ABAQUS/CAEVIRTUAL TOPOLOGY 拓扑结构修改Combine Faces合并面 按住Shift，依次拾取2个以上的面Combine Edges合并边 按住Shift，依次拾取2个以上的边Ignore Entities忽略特征Introduction to ABAQUS/CAEMESH CONTROLS 体网格控制三维模型单元形状：Hex仅包含六面体单元Hex-dominated六面体单元为主，楔形单元为辅Tet仅包含四面体单元Wedge仅包含楔形单元Introduction to ABAQUS/CAESEED PART 全局网格尺寸指定Introduction to ABAQUS/CAESEED EDGE 指定边上网格数量1、选取要单独设置网格密度的边2、指定边上网格数量Introduction to ABAQUS/CAESEED EDGE 指定边上网格尺寸1、选取要单独设置网格密度的边2、指定边上网格尺寸Introduction to ABAQUS/CAESEED MESHSeed Edge：Biased设置边上网格密度渐变Delete Part Seeds去除Part密度设置Delete Edge Seeds去除边密度设置Introduction to ABAQUS/CAE网格划分 Mesh Part，即整体划分网格Mesh Region，即局部划分网格Delete Part Mesh，即删除整体网格Delete Region Mesh，即删除局部网格Introduction to ABAQUS/CAE网格质量选择已划好网格的Parterrors数保证为0，warnings数量越少越好。1 12 23 3Introduction to ABAQUS/CAE3、特性设置 PROPERTY Introduction to ABAQUS/CAE特性设置特征修改、删除等，很少用到Property模块专有Partition已讲，见Mesh部分基准点、线、面及坐标系等定义材料属性创建截面属性分配截面属性Introduction to ABAQUS/CAE定义材料属性密度杨氏模量泊松比2 21 15 53 34 4Introduction to ABAQUS/CAE材料管理器 Material管理器的功能完全可以在窗口左侧模型树的右键快捷菜单实现。Introduction to ABAQUS/CAE创建截面属性Name：便于记忆及管理Category（种类）和Type（类型）配合起来指定截面的类型：Solid（实体），一般选择默认的Homogeneous（均匀的）。Shell（壳），包含Homogeneous（均匀的）、Composite（复合的）、Membrane（膜）和Surface（表面）等，一般默认。Beam（梁）Other（其他），即Gasket（垫圈）、Acoustic infinite（声媒耦合）等Introduction to ABAQUS/CAE创建截面属性选择已建立的材料三维模型不需要设置该参数，采用默认值1即可。选择已建立的材料指定厚度2 21 13 32 2Introduction to ABAQUS/CAE分配截面属性选择要分配材料的目标体选择已建立的Section未被分配截面属性的Cell呈灰色，已经正确分配截面属性的Cell呈青色，被重复分配几种截面属性的Cell呈黄色。1 12 23 3Introduction to ABAQUS/CAE4、建立装配体 ASSEMBLY Introduction to ABAQUS/CAE建立装配体特征修改、删除等，很少用到Assembly模块专有Partition已讲，见Mesh部分基准点、线、面及坐标系等一个模型Model只能包含一个装配件Assembly，一个部件Part可以被多次调用来组装成装配件，定义载荷、边界条件、相互作用等操作都在 装配件的基础上进行。Introduction to ABAQUS/CAE导入进装配体在Parts栏进行部件的选取（可多选）Dependent（mesh on part）默认选项。Independent（mesh on instance）耗用内存较多，生成的inp文件也较大。Create Instance实际就是将Part导入到AssemblyAuto-offset from other instances 在多次调用同一Part进Assembly时应用。Introduction to ABAQUS/CAE线性阵列1、选取要进行阵列的部件实体Instance2、阵列参数设置，阵列方向、数量、偏移量等Linear Pattern线性阵列Introduction to ABAQUS/CAE线性阵列1、选取要进行阵列的部件实体Instance2、阵列参数设置，阵列范围（）、数量、中心轴等Radial Pattern辐射阵列Introduction to ABAQUS/CAE平移1、选取要进行平移的部件实体Instance2、设置平移量（终点坐标-初始坐标），可以手动输入点坐标，也可选取部件实体的点3、预览平移并确认Translate平移Introduction to ABAQUS/CAE旋转1、选取要进行旋转的部件实体Instance2、两点法确定旋转中心轴3、设置旋转角度4、预览平移并确认Rotate旋转Introduction to ABAQUS/CAE平移到1、选取要进行移动的部件实体Instance上的面2、选取固定不变的部件实体Instance上的面3、两点法确定移动方向4、输入移动后两实体相应两面的间隙距离Translate to平移到，该操作仅适用于实体模型Introduction to ABAQUS/CAE定位面平行面匹配边平行边共线同轴点重合坐标系平行定位，与Translate to平移到类似Introduction to ABAQUS/CAE合并/剪切合并Merge/剪切Cut来生成新PartIntroduction to ABAQUS/CAE部件实体PART INSTANCES的显示控制Replace在区域3选择部件后，点击此按钮，则仅显示选中的部件。Add在区域3选择部件后，点击此按钮，则选中的部件被显示，已经显示的部件仍显示。Remove在区域3选择部件后，点击此按钮，则选中的部件被隐藏。1 12 23 34 4Introduction to ABAQUS/CAE5、定义分析步 STEP Introduction to ABAQUS/CAE定义分析步Step模块专有Partition已讲，见Mesh部分基准点、线、面及坐标系等Introduction to ABAQUS/CAE定义分析步通用分析步GeneralDynamic，Explicit显式动力学分析Static，General线性或非线性静力学分析线性摄动分析步Linear perturbationIntroduction to ABAQUS/CAE静力学分析Static，General线性或非线性静力学分析 几何非线性的特点是结构在载荷作用过程中产生大的位移和转动。如板壳结构的大挠度，此时材料可能仍保持为线弹性状态，但是结构的几何方程必须建立于变形后的状态，以便考虑变形对平衡的影响。Description：简单描述，便于记忆管理。Time period：静力学问题，采用系统默认值1即可。Nlgeom：是否考虑几何非线性。Automatic stabilization：局部不稳定问题（局部屈曲、表面祛皱）的处理，即施加阻尼。Introduction to ABAQUS/CAE静力学分析Static，General线性或非线性静力学分析Type：选择时间增量的控制方法，默认Automatic即可。Maximum number of increments：增量步的最大数目。Increment：初始时间增量、最小时间增量和最大时间增量。Introduction to ABAQUS/CAE静力学分析Static，General线性或非线性静力学分析Method求解器 Direct适用于大多数分析，Iterative对于大模型分析较快Matrix storage矩阵存储方式 默认即可选择求解方法Full Newton完全牛顿法 默认，适用于大多数分析。Quasi-Newton准牛顿法 雅克比矩阵对称且在迭代过程中 变化不大时，能加快收敛。Contact iterations接触迭代法 对于几何线性、小滑动、无摩擦 的静力学问题特别有效。Introduction to ABAQUS/CAE显式动力学分析Dynamic，Explicit显式动力学分析Time period：对于动力学问题，此处的时间是指实际时间。Introduction to ABAQUS/CAE显式动力学分析Dynamic，Explicit显式动力学分析Unlimited，默认选项，即不限制时间增量的上限。Global，默认选项。Element-by-elements，趋于保守，得到的 稳定时间增量总是小于整体估算法。Introduction to ABAQUS/CAE显式动力学分析Dynamic，Explicit显式动力学分析Introduction to ABAQUS/CAE显式动力学分析Dynamic，Explicit显式动力学分析线性体积粘度参数，默认值0.06即可二次体积粘度参数，默认值1.2，仅适用于连续实体单元和压容积应变率时。Introduction to ABAQUS/CAE6、相互作用 INTERACTION Introduction to ABAQUS/CAE定义相互作用特征修改、删除等，很少用到Interaction模块专有Partition已讲，见Mesh部分基准点、线、面及坐标系等Introduction to ABAQUS/CAE设置接触属性在定义接触之前，需要先定义相应的接触属性（摩擦特性、阻尼等）Introduction to ABAQUS/CAE设置接触属性Tangetial Behavior用于定义摩擦系数等摩擦属性Frictionless：默认不考虑摩擦Pentalty：主要用于定义摩擦系数Introduction to ABAQUS/CAE定义接触Static，GeneralDynamic，ExplicitIntroduction to ABAQUS/CAE定义SURFACE TO SURFACE CONTANCT（STANDARD）4、选择已经定义的接触属性1、选择主面2、选择从面的类型，直接点击鼠标中键或点击Surface3、选择从面面面接触对包含一个主面和一个从面，如果接触对由一刚性面和一可变形面组成，则定义刚性面为主面。Introduction to ABAQUS/CAE定义GENERAL CONTACT（EXPLICIT）选择已经定义的接触属性Introduction to ABAQUS/CAE定义约束约束类型：Tie绑定、Rigid body刚体、Display body显示体、Coupling耦合等Introduction to ABAQUS/CAE定义TIE约束1、选择主面类型为Surface2、指定主面3、选择从面类型为Surface4、指定从面Position Tolerance：位于该公差以外的从面节点将不会被绑定。默认Use Computed default，若主从面间距较大应考虑Specify distance。Tie约束用于将两个区域（面区域或节点区域）绑定在一起。Introduction to ABAQUS/CAE定义参照点建立参照点，刚性面的固定一般需要借助参照点实现。选取模型上的实际点或直接输入坐标都可建立参照点。Introduction to ABAQUS/CAE7、载荷边界 LOAD Introduction to ABAQUS/CAE定义载荷边界特征修改、删除等，很少用到Load模块专有Partition已讲，见Mesh部分基准点、线、面及坐标系等Introduction to ABAQUS/CAE定义边界1 12 23 34 4定义位移/旋转边界（其余类似）选择要设置边界的体（或面或边或点）Introduction to ABAQUS/CAE定义初始状态定义初始时刻的速度1 12 23 34 4选择要定义初始速度的体（或面或边或点）Introduction to ABAQUS/CAE定义载荷特征修改、删除等，很少用到Introduction to ABAQUS/CAE8、提交运算 JOB Introduction to ABAQUS/CAE创建运算任务Memory用于指定分配到分析中的内存，视硬件资源而定。Abaqus/Standard memory policy当分配的内存大于实际分析所需的内存，多余内存的使用设置。Minimum：闲置Moderate：该选项通常能自动提供合理的内存使用，建议采用此默认设置Maximum：将多余内存都用于存储临时文件Introduction to ABAQUS/CAE创建运算任务Parallelization用于并行运算的设置Use multiple processors设置用于分析的处理器数目，默认值为1，即不使用并行运算。Introduction to ABAQUS/CAE提交运算进入Job管理器后Submit提交运算Monitor查看运算状况Results进入后处理模块，查看计算结果Introduction to ABAQUS/CAE9、后处理 VISUALIZATION Introduction to ABAQUS/CAE后处理动画模型显示坐标系图表相关剖面相关控制选项进入后处理模块的方法Introduction to ABAQUS/CAE后处理变形量的比例系数控制模型着色方式，类似Pro/E边的显示方式Introduction to ABAQUS/CAE后处理变形量的比例系数控制显示无变形模型显示变形后的模型依次为：在变形后的模型上 在变形前的模型上 在变形前后的模型上显示云图 显示云图 显示云图Introduction to ABAQUS/CAE云图显示设置控制是否显示极值点的位置云图显示设置Introduction to ABAQUS/CAE云图输出设置控制云图输出的内容可以设置输出为应力云图、应变云图、位移云图、能量云图等Introduction to ABAQUS/CAE动画观察保存动画观看动画Introduction to ABAQUS/CAE剖面观察基础剖面（三选一）以剖面形式观看更改剖面的位置Introduction to ABAQUS/CAE10、案例分析 Introduction to ABAQUS/CAE模型导入导入几何模型bsd_asm.stp2 21 13 34 4Introduction to ABAQUS/CAE网格划分进入Mesh模块切换到部件bsd-asm-1设置全局网格密度为2 2 21 13 34 4设置厚度方向的网格个数为3Introduction to ABAQUS/CAE网格划分完成网格划分进行网格质量检查2 21 13 34 4选取已经划好网格的部件，并点击鼠标中键确认点击Highlight，并在窗口下部查看网格质量报告5 5Introduction to ABAQUS/CAE网格划分切换到部件bsd-asm-22 21 1进行Partition操作，将原复杂Part切割为下图若干个简单Cell设置全局网格密度为2 完成网格划分进行网格质量检查3 3Introduction to ABAQUS/CAE网格划分切换到部件bsd-asm-32 21 1进行Partition操作，将原复杂Part切割为下图若干个简单Cell设置全局网格密度为2 完成网格划分进行网格质量检查3 3Introduction to ABAQUS/CAE定义材料进入Property模块1 1定义3种材料，见下表2 2Introduction to ABAQUS/CAE定义截面属性对应3种材料，建立3种Section1 1默认2 23 3选择已建立的材料Introduction to ABAQUS/CAE分配截面属性为各部件Part指定截面属性1 1已被分割成若干Cell的Part，要借助Shift或框选来选取多个Cell。2 2Introduction to ABAQUS/CAE导入装配件进入Assembly模块1 1将3个部件导入到装配件中，位置在CAD软件已定位好，不必进行其他操作2 2借助Shift或Ctrl与鼠标组合进行全选Introduction to ABAQUS/CAE建立分析步进入Step模块1 1建立分析步，其实就是确定分析类型，默认Static,General2 2设置初始时间增量0.1和最大时间增量0.2，其余默认3 3Introduction to ABAQUS/CAE建立TIE约束进入Interaction模块1 1建立Tie约束2 2Introduction to ABAQUS/CAE建立TIE约束选择主面，见右图1 12 23 34 4选择从面，见右图隐藏部件bsd-asm-1Introduction to ABAQUS/CAE建立边界（板端固定）进入Load模块1 1建立边界（位移固定）2 2选择固定端，见右图3 34 4约束全部自由度Introduction to ABAQUS/CAE施加重力载荷1 1施加重力载荷2 23 3重力加速度9810点击，然后框选整个模型Introduction to ABAQUS/CAE创建作业任务进入Load模块1 1创建作业任务2 2分配分析所用内存，其余默认3 3Introduction to ABAQUS/CAE提交运算进入Job管理器1 1提交运算2 2运算结束后，进入后处理模块3 3Introduction to ABAQUS/CAE后处理显示设置显示设置1 1Introduction to ABAQUS/CAE应力云图应力云图应力云图显示1 1Introduction to ABAQUS/CAE位移云图位移云图结果调用1 12 2Introduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAEIntroduction to ABAQUS/CAE在ABAQUS/CAE中操作几何体第二讲Copyright 2006 ABAQUS,Inc.概述v什么是部件?v定义部件v几何体的导入和修理v利用部件模块工具创建部件v练习Introduction to ABAQUS/CAE什么是部件?Copyright 2006 ABAQUS,Inc.什么是部件?v部件是ABAQUS/CAE创建模型的“积木”。有限元模型中的每个体最终要与相应的部件相联系。每个部件可以被分区，分成多个“区域”，并且每个区域必须与相应的材料和横截面属性相关联。Introduction to ABAQUS/CAE部件有限元模型带有多个区域的部件壳的厚度:1mm壳的厚度:3mm什么是部件?v可以创建模型的部件类型可变形部件可变形部件任意形状的，可以包含不同维数的特征（实体、表面、线）；在载荷作用下可以变形。离散刚体部件离散刚体部件任意形状的；在载荷作用下不可以变形。解析刚体部件解析刚体部件只可以用直线、圆弧和抛物线创建的形状；在载荷作用下不可以变形。Introduction to ABAQUS/CAE可变形部件:轴机架离散刚体部件：任意形状的刚体冲垫（带有可变形的毛坯）解析刚体部件：旋转的刚性扎滚（带有可变形的金属原料）定义部件Copyright 2006 ABAQUS,Inc.定义部件v部件和装配件与常用的CAD 程序包相同，ABAQUS/CAE基于部件和装配件的概念。在版本6中，分析产品引入了这样的概念。可以通过三种方法定义部件几何体：直接由ABAQUS/CAE创建从CAD系统导入本地的CAD几何体中性格式作为ABAQUS(孤立)网格导入在同一个模型中，可以混合使用三种方法。Introduction to ABAQUS/CAE泵的装配件，包括导入的（机盖、垫圈、螺栓）和孤立的集合体定义部件vABAQUS/CAE中直接创建的几何体利用部件模块的已有工具创建几何体。被称为native几何体。ABAQUS/CAE基于 ACIS建模引擎。该项技术提供所有的ABAQUS/CAE功能。通过部件模型工具创建的部件具有基于特征的特点。特征纪录了设计目的，并包含几何信息，同时它也是管理几何体行为的规则。Introduction to ABAQUS/CAE定义部件例如，“贯穿切削”是特征。参数是直径。即使改变部件的厚度，贯穿切削仍然贯穿整个部件。Introduction to ABAQUS/CAE定义部件参数化，基于特征的建模器适合于创建从简单到相对复杂的分解几何体。Introduction to ABAQUS/CAE定义部件v导入的几何体 导入的几何体没有特征。然而，ABAQUS/CAE的几何体处理功能可以用于修改导入的几何体；例如，删除不需要的细节。在包含导入部件的装配件中添加部件。Introduction to ABAQUS/CAE定义部件v导入的网格 可以从ABAQUS/CAE的输出数据库文件中，或者ABAQUS的输入文件中导入网格。节点和单元被作为孤立网格导入。它们没有相关的父几何体。在下一课中将会详细介绍。Introduction to ABAQUS/CAE定义部件v在拷贝的过程中部件可以被缩放和/或镜像。对于几何体和孤立网格该项功能都有效。v不相连的区域可以被分成独立的部件。在孤立网格处将会进一步的讨论。Introduction to ABAQUS/CAE几何体导入和修理Copyright 2006 ABAQUS,Inc.几何体导入和修理v草图可以导入下列格式的二维草图：AutoCAD(.dxf)IGES(.igs)STEP(.stp)ACIS(.sat)草图可以导出到ACIS,IGES,或 STEP格式。Introduction to ABAQUS/CAE几何体导入和修理v部件：自带的CAD几何体下列自带的CAD格式可以直接被导入：CATIA V4(.model,.catdata,.exp)CATIA V5(via.enf_abq)Parasolid(.x_t,.x_b,.xmt)I-DEAS(via.enf_abq)Pro/ENGINEER (via.enf_abq)ABAQUS为 I-DEAS，CATIA V5和Pro/ENGINEER提供插件，插件利用Elysium中性文件(.enf_abq)格式生成几何体文件。Introduction to ABAQUS/CAEParasolid 进气管几何体被导入到 ABAQUS/CAE几何体导入和修理v部件：中性格式以下的中性几何体格式的部件可以被导入：ACIS(.sat)IGES(.igs)VDA-FS(.vda)STEP(.stp)ABAQUS/CAE中的部件可以被导出到这些格式。Introduction to ABAQUS/CAE从STEP文件导入的手机的前机盖（感谢Motorola）几何体导入和修理Introduction to ABAQUS/CAEImport Part 对话框Import Assembly 对话框几何体导入和修理v几何修复对于大多数ABAQUS支持的文件格式，ABAQUS/CAE在导入过程中自动修复部件.必须通过几何修理操作使得导入的部件有效.有效的几何体是一个闭合体(在各个边之间没有缝隙等).ABAQUS/CAE 只能够对有效的几何模型进行.Introduction to ABAQUS/CAE几何体导入和修理v手工修理选项对于有效的几何体，有更多的工具可以进行进一步的修理：通过合并边和表面修理导入的部件。删除表面，并选择是否缝合缝隙。利用已有的边创建表面。利用已有的面创建壳。缝合小的缝隙。Introduction to ABAQUS/CAE关于几何体的导入和修理在关于几何体的导入和修理在“ABAQUS/CAE:Geometry Import and Meshing”专题中有更深入的讨论专题中有更深入的讨论利用部件模块工具创建部件Copyright 2006 ABAQUS,Inc.BUILDING A PART USING THE PART MODULE TOOLS1.选择合适的尺寸和部件类型后面还可以改变2.选择合适基本类型一旦选定将不能被修改。创建部件时，第一个创建的特征被称为基特征。Introduction to ABAQUS/CAE利用部件模块工具创建部件基特征可以是平面的或三维的（拉伸、旋转、或扫略）。基特征也基于二维平面草图轮廓。因为基特征是部件所有特征的父特征，所以基特征不能被隐藏。如果不删除整个部件，基特征也不能被删除。3.定义附加特征，用于修改基特征或为基特征添加细节。可用的特征：实体拉伸，壳，线，切削，或过渡（导角）。Introduction to ABAQUS/CAE利用部件模块工具创建部件Introduction to ABAQUS/CAE基特征和附加特征切削特征线特征壳特征导角特征基特征实体拉伸特征a利用部件模块工具创建部件v“基准”几何体基准是参考几何体，或者把基准作为建模的辅助工具。当部件中不能包含创建特征必要的几何体时，它可以辅助用户创建特征。基准是部件的特征，它同部件的其它部分一同存在。基准可以显示，也可以不显示。基准特征的类型：点，轴，坐标系，平面。Introduction to ABAQUS/CAE利用部件模块工具创建部件Introduction to ABAQUS/CAE导角 切削特征草图轮廓基准平面利用部件模块工具创建部件v选择过滤器在创建模型的过程中，需要经常在屏幕中选择对象。ABAQUS/CAE提供一组过滤器，它们使得在视图中选择对象更加容易。这些选择过滤器允许用户选择的实体类型包括单元、边、角点等，还在视图中选择相对位置。用户可以改变拖动-选择区域的形状和行为。在必要的时候，Selection OptionsSelection Options工具将会在提示栏中出现。Introduction to ABAQUS/CAESelection Options工具通过拖动-选择区域选择的对象距离屏幕最近的对象拖动-选择区域的形状外部或内部对象对象的类型在表面上显示等值线利用部件模块工具创建部件v在部件模块中分区分区将部件再细分为不同的区域。每个区域必须指定材料和横截面属性。装配件中每个部件的“实例”将具有同样的分区。区域可以用于创建几何集，还可以用于划分网格。在部件模块创建的几何集在装配件模块中仍然可用。一般在Assembly和 Mesh 模块创建可划分网格的区域效果更好。Introduction to ABAQUS/CAE利用部件模块工具创建部件Int
