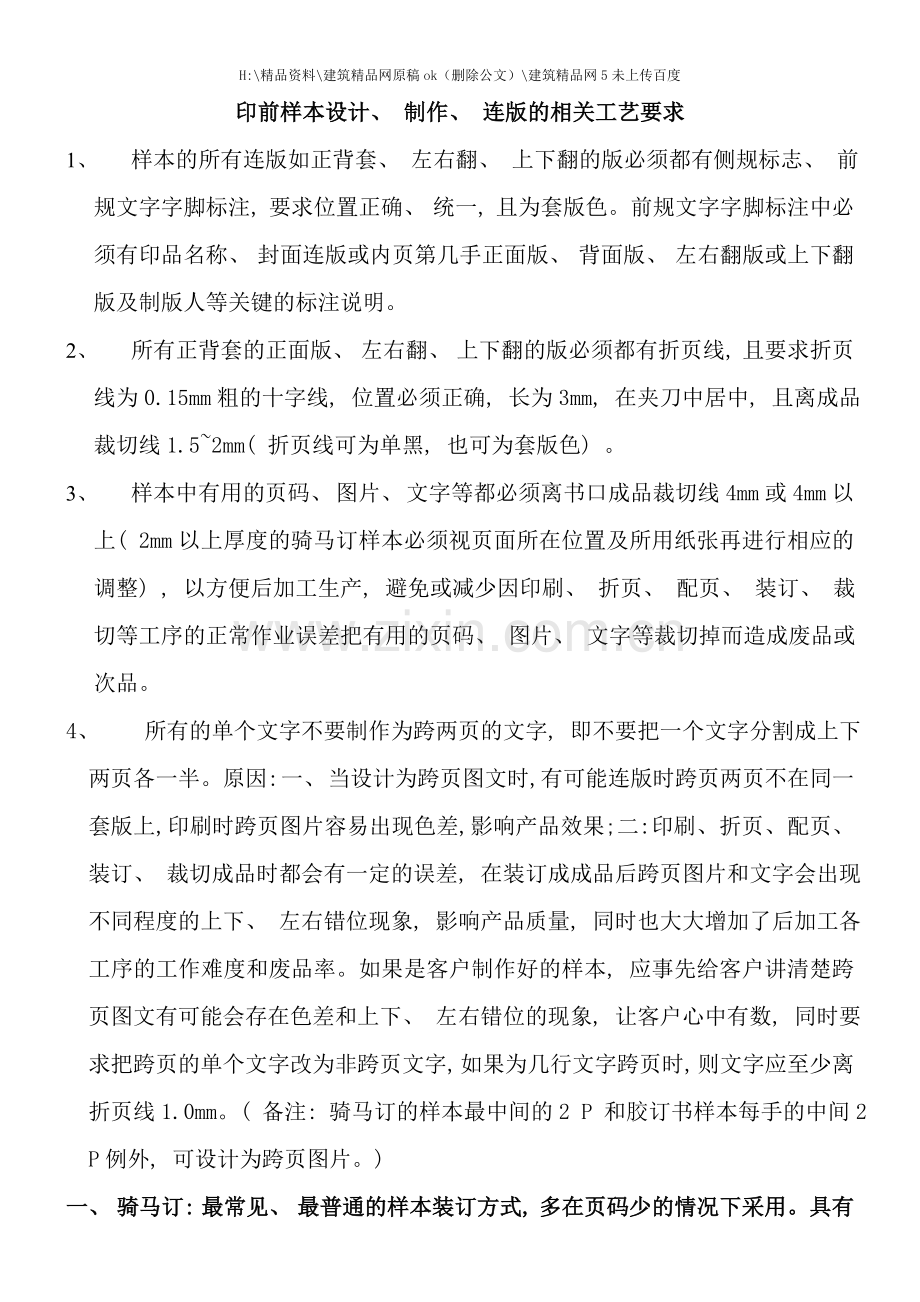

印前样本设计、 制作、 连版的相关工艺要求
1、 样本的所有连版如正背套、 左右翻、 上下翻的版必须都有侧规标志、 前规文字字脚标注, 要求位置正确、 统一, 且为套版色。前规文字字脚标注中必须有印品名称、 封面连版或内页第几手正面版、 背面版、 左右翻版或上下翻版及制版人等关键的标注说明。
2、 所有正背套的正面版、 左右翻、 上下翻的版必须都有折页线, 且要求折页线为0.15mm粗的十字线, 位置必须正确, 长为3mm, 在夹刀中居中, 且离成品裁切线1.5~2mm( 折页线可为单黑, 也可为套版色) 。
3、 样本中有用的页码、 图片、 文字等都必须离书口成品裁切线4mm或4mm以上( 2mm以上厚度的骑马订样本必须视页面所在位置及所用纸张再进行相应的调整) , 以方便后加工生产, 避免或减少因印刷、 折页、 配页、 装订、 裁切等工序的正常作业误差把有用的页码、 图片、 文字等裁切掉而造成废品或次品。
4、 所有的单个文字不要制作为跨两页的文字, 即不要把一个文字分割成上下两页各一半。原因: 一、 当设计为跨页图文时,有可能连版时跨页两页不在同一套版上, 印刷时跨页图片容易出现色差, 影响产品效果; 二: 印刷、 折页、 配页、 装订、 裁切成品时都会有一定的误差, 在装订成成品后跨页图片和文字会出现不同程度的上下、 左右错位现象, 影响产品质量, 同时也大大增加了后加工各工序的工作难度和废品率。如果是客户制作好的样本, 应事先给客户讲清楚跨页图文有可能会存在色差和上下、 左右错位的现象, 让客户心中有数, 同时要求把跨页的单个文字改为非跨页文字, 如果为几行文字跨页时, 则文字应至少离折页线1.0mm。( 备注: 骑马订的样本最中间的2 P 和胶订书样本每手的中间2 P例外, 可设计为跨页图片。)
一、 骑马订: 最常见、 最普通的样本装订方式, 多在页码少的情况下采用。具有加工价格低廉、 工艺简单、 生产速度快等特点。

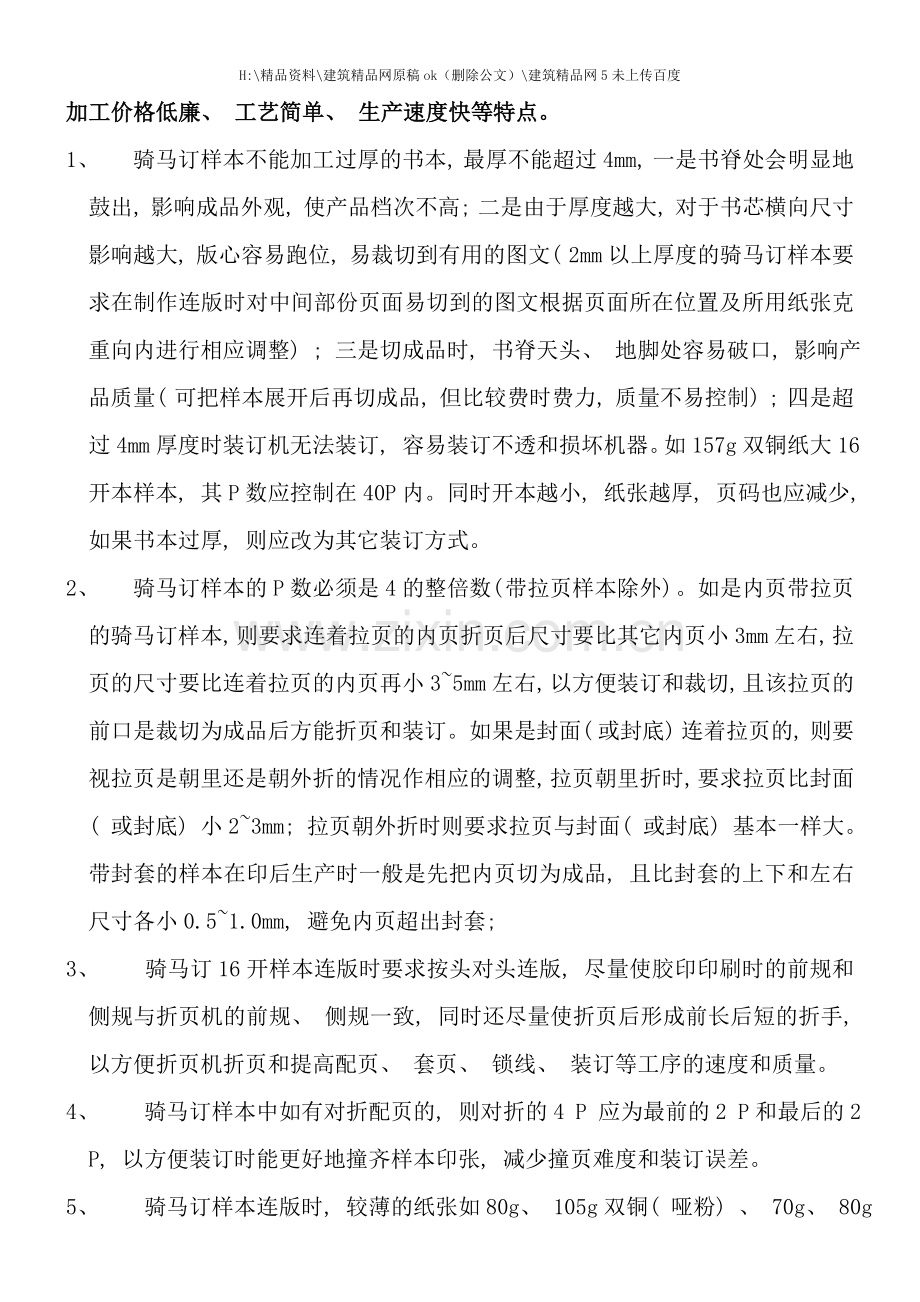

1、 骑马订样本不能加工过厚的书本, 最厚不能超过4mm, 一是书脊处会明显地鼓出, 影响成品外观, 使产品档次不高; 二是由于厚度越大, 对于书芯横向尺寸影响越大, 版心容易跑位, 易裁切到有用的图文( 2mm以上厚度的骑马订样本要求在制作连版时对中间部份页面易切到的图文根据页面所在位置及所用纸张克重向内进行相应调整) ; 三是切成品时, 书脊天头、 地脚处容易破口, 影响产品质量( 可把样本展开后再切成品, 但比较费时费力, 质量不易控制) ; 四是超过4mm厚度时装订机无法装订, 容易装订不透和损坏机器。如157g双铜纸大16开本样本, 其P数应控制在40P内。同时开本越小, 纸张越厚, 页码也应减少, 如果书本过厚, 则应改为其它装订方式。
2、 骑马订样本的P数必须是4的整倍数( 带拉页样本除外) 。如是内页带拉页的骑马订样本, 则要求连着拉页的内页折页后尺寸要比其它内页小3mm左右, 拉页的尺寸要比连着拉页的内页再小3~5mm左右, 以方便装订和裁切, 且该拉页的前口是裁切为成品后方能折页和装订。如果是封面( 或封底) 连着拉页的, 则要视拉页是朝里还是朝外折的情况作相应的调整, 拉页朝里折时, 要求拉页比封面( 或封底) 小2~3mm; 拉页朝外折时则要求拉页与封面( 或封底) 基本一样大。带封套的样本在印后生产时一般是先把内页切为成品, 且比封套的上下和左右尺寸各小0.5~1.0mm, 避免内页超出封套;
3、 骑马订16开样本连版时要求按头对头连版, 尽量使胶印印刷时的前规和侧规与折页机的前规、 侧规一致, 同时还尽量使折页后形成前长后短的折手, 以方便折页机折页和提高配页、 套页、 锁线、 装订等工序的速度和质量。
4、 骑马订样本中如有对折配页的, 则对折的4 P 应为最前的2 P和最后的2 P, 以方便装订时能更好地撞齐样本印张, 减少撞页难度和装订误差。
5、 骑马订样本连版时, 较薄的纸张如80g、 105g双铜( 哑粉) 、 70g、 80g双胶纸每折手最多可连为4折16页; 薄纸如128g、 157g双铜( 哑粉) 最多可连为3折8页; 200g或250g的纸最多可连为2折4页, 且250g的纸一般要先经过压痕后方能折页。样本开本越小时, 每折手连版的P数应相应减少, 以免折页时纸张起皱。
二、 无线胶订:
较常见的样本装订方式之一, 主要采用热熔胶( EVA) 胶订。
1、 无线胶订样本由于热熔胶胶水浸透干燥后, 书本不能翻到底, 订口处有2~3mm左右的部分不能被阅读到, 因此, 内页的版心位置应该偏离订口2~3mm;
2、 无线胶订样本内页不宜采用200g或以上克重的纸张, 因为纸张过厚过挺, 有可能造成书脊粘胶处脱胶断裂且不利于翻阅阅读; 一般来说, 200g或以上克重的纸张, 或者较厚的样本, 或者需长期使用保存的样本, 或者档次要求较高的样本等均不宜采用无线胶订, 但可采用锁线胶订或精装本装订。
3、 无线胶订样本内页书芯厚度一般在3~30mm之间, 低于3mm因过薄无法上机, 过厚在翻阅时易造成粘胶处脱胶断裂, 且不利于翻阅阅读; 一般来说, 纸张越薄, 纸质越柔软, 无线胶装允许的厚度就越大;
4、 无线胶订样本每个折手的p数不宜过多, 过多时铣背难度较大, 很难保证把每张内页均铣成单张, 不便于热溶胶胶水的渗透, 影响内页胶订的牢固程度, 易掉页和散页。一般无线胶订样本连版时, 157g或以下克重的纸张最多可连为3折8页。样本开本越小时每个折手的P数应相应减少。
5、 不带拉页的无线胶订样本, 其内页总P数大多为4 的整倍数, 以便形成折手胶订, 保证胶订质量和生产效率; 也能够为2 的整倍数, 即能够有单页一起胶订, 但为保证单张的装订质量, 一般是胶订前用双面胶把单张粘在其它折手上后再进行胶订, 或用力撞齐所有内页后方可胶订, 比较费时费力。
6、 无线胶订书刊中连版时有P数较少的折页手如对折页或单页时, 一般把该折页手安排在倒数第二和倒数第三手。
7、 无线胶订样本内页每个折手第1 P与最后1 P的两P之间必须留有书贴, 书贴为宽2~3mm、 长10mm的黑实地方块, 方块上有相对应的数字, 如第2版, 则在黑实地方块上用粗字体标为”2”。第一个书贴黑实地方块上边缘离成品线10mm, 第2个为20mm, 第3个为30mm…依次类推, 连续各折手之间的书贴撞齐后必须是成阶梯状下降的实地方块组。
8、 如是内页带拉页的无线胶订样本, 则要求连着拉页的内页尺寸要比其它内页小3mm左右, 拉页尺寸要比连着拉页的内页再小5mm左右, 以方便装订和裁切, 且该拉页的前口是裁切为成品后方能折页和装订。如果是封面( 或封底) 连着拉页的, 则封面( 或封底) 要比内页小3mm左右, 另外还要视拉页是朝里还是朝外折的情况作相应的调整, 当拉页朝里折时, 要求拉页比封面( 或封底) 再小9~12mm; 当拉页朝外折时则要求拉页与封面( 或封底) 基本一样大。封面( 或封底) 带拉页的无线胶订样本其封面( 或封底) 尺寸不宜与内页一样大小, 如要一样大小则应改为锁线胶订或者先把配好页的内页浆背并书口切为成品后再与封面一起胶订, 比较费时费力。
9、 封面( 封底) 带勒口的书本一般不宜采用无线胶订, 但能够采用锁线胶订; 但如果客户一定要做带勒口的无线胶订样本时, 则先必须把配好页的内页浆背并书口切为成品后再与前口处已切为成品的封面一起胶订, 相对而言比较费时费力。
10、 胶订样本的封面不能做成连体的封套形状, 因为书的地脚在胶订后必须裁切一次, 而连体的封套不能再裁切; 但可做成分体的封套, 即胶订样本成型切为成品后再粘贴上分体封套舌头。
11、 无线胶订书样本连版时内页每 P靠订口处要预留1~2mm的胶订铣背位, 即连版时相邻两P之间夹刀为2~3mm。
12、 无线胶订样本封面与封底、 封二与封三之间必须有书脊位, 书脊的大小一般为该样本内页纸张的总厚度再加上1.0~1.5mm侧胶厚度。书脊大小一般不能小于3mm, 小于3mm不能上机胶订。
13、 无线胶订书刊封二、 内页第一页、 内页最后一页、 封三靠书脊处有用的图片、 文字等必须离书脊折叠装订线最少10 mm以上, 以保证胶订后此处有用的图片、 文字不会被侧胶粘住而造成次品或废品。如果无线胶订书刊的封二与内页第一页之间; 或封三与内页最后一页之间的图文是跨页的, 则跨页图文必须作适当的移位和调整, 使两页跨页图文分别往外移6~7mm左右, 然后再做整体效果的调整, 使之符合要求;
14、 无线胶订书刊封二、 内页第一页、 内页最后一页、 封三靠书脊处油墨层较厚, 特别是为金墨或银墨时, 则必须保证封二与封三之间书脊背胶粘连处( 全部) 和侧胶粘连处( 5mm左右) 没有油墨, 内页第一页、 最后一页侧胶粘连处5mm没有油墨, 以保证胶订后粘合牢固, 不开胶。
三、 锁线胶订:
因锁线胶订样本各页均能摊平, 阅读方便, 且书籍胶订牢固度高, 使用寿命长, 因此一般高档次、 高质量和经久耐用的书籍, 特别是精装书籍大多采用锁线胶订。另外高克重纸张、 较厚的样本也多采用锁线胶订。
1、 贴是进行锁线的基本单位, 一般来说, 锁线胶订样本内页锁线时每贴穿线的厚度一般在0.4~0.8mm之间最合适, 过厚或过薄均不便于锁线。过厚时针头不易穿透纸张和易损坏针头; 过薄则所锁的线不易绷紧, 绷紧时线易把纸撕裂, 造成锁线困难, 而且过薄时会使锁线的贴数增加, 将增加单个样本的锁线时间和成本, 同时因锁线的贴数增加使样本书脊处因线的增加会使书脊在一定程度上增厚, 使其高于书的前口边, 不便于裁切成品及影响产品美观。一般锁线样本157g及以下纸张( 铜版纸、 双胶纸) 可设计为16~20P/贴, 200g纸张( 铜版纸、 双胶纸) 可设计为12~16P/贴, 250g纸张可设计为8~12P/贴。如果一套版的折手不够锁线的厚度, 则可经过两个折手套页来增加贴的厚度以满足锁线要求。
2、 锁线胶订书样本装订后每张内页靠线连接且均能摊平阅读, 胶订时不需要铣背, 因此连版时两P之间无需预留铣背位, 即连版时相邻两P之间夹刀为0, 内页版心也无需偏移。
3、 同无线胶订样本相似, 其内页书芯厚度要求在3mm以上, 过薄无法上机胶订, 但其厚度可比无线胶订样本厚, 且对用纸厚度、 挺度要求不严, 其厚度范围为3~50mm。
4、 锁线胶订样本, 其内页总P数要求为4 的整倍数, 以形成折手方能锁线。特殊情况下能够有单张纸如特种纸, 即能够有单张进行锁线胶订, 但必须是在锁线胶订前先用双面胶把单张粘在其它折手上后再进行锁线和胶订, 比较费时费力。
5、 锁线胶订样本内页每贴第1 P与最后1 P的两P之间必须留有书贴, 书贴为宽2mm、 长10mm( 或5mm) 的黑实地方块, 方块上有相对应的数字, 如第2贴, 则在黑实地方块上用粗字体标为”2”。第一个书贴黑实地方块上边缘离成品线5或10mm, 第2个为20mm, 第3个为30mm…依次类推, 连续各贴撞齐后的书贴组必须是成阶梯状下降的实地方块组。
6、 如是内页带拉页的锁线胶订样本, 则要求连着拉页的内页尺寸要比其它内页小3mm左右, 拉页尺寸要比连着拉页的内页再小3~10mm左右, 以方便装订和裁切, 且该拉页的前口是裁切为成品后方能折页和装订。如果是封面( 或封底) 连着拉页( 或勒口) 的, 封面( 或封底) 要与内页大小基本一样或比内页稍大, 且必须先把内页配页、 锁线、 压平、 浆背后把内页书口切为成品尺寸后再胶订封皮, 然后再手工折拉页( 或勒口) , 再把天头及地脚切为成品。
7、 同无线胶订样本一样, 锁线胶订样本的封面与封底、 封二与封三之间必须有书脊位, 书脊的大小一般为该样本内页单张纸张的总厚度再加上1.0~1.5mm侧胶厚度, 书脊不能小于3mm, 小于3mm不能上机胶订。
8、 同无线胶订书刊一样, 锁线胶订书刊的封二、 内页第一页、 内页最后一页、 封三靠书脊处有用的图片、 文字等必须离书脊折叠装订线最少10 mm以上, 以保证胶订后此处有用的图片、 文字不会被侧胶粘住而造成次品或废品。如果无线胶订书刊的封二与内页第一页之间; 或封三与内页最后一页之间的图文是跨页的, 则跨页图文必须作适当的移位和调整, 使两页跨页图文分别往外移6~7mm左右, 然后再做整体效果的调整, 使之符合要求;
9、 同无线胶订书刊一样, 封二、 内页第一页、 内页最后一页、 封三靠书脊处油墨层较厚, 特别是为金墨或银墨时, 则必须保证封二与封三之间书脊背胶粘连处( 全部) 和侧胶粘连处( 5mm左右) 没有油墨, 内页第一页、 最后一页侧胶粘连处5mm没有油墨, 以保证胶订后粘合牢固, 不开胶。
四、 环装装订:
一种比较流行的活页式装订方法, 它不受样本P数的限制, 只受所用环的大小和高度限制; 适用于小批量的样本或有可能随时增减或更换内页的样本和台历、 挂历等。它一般分为YO圈装订和上下合夹装订。
1、 必须打有规则的排孔, 必须有专用的打孔设备, 并选用合适的YO圈或合夹配套。因此在设计、 制作时在打孔边缘预留12mm左右的打孔位, 同时版芯必须减除打孔位后再居中;
2、 环装装订样本装订后书的前口和天头、 地脚均不整齐, 相差幅度为1~3mm左右, 与打孔的直径大小、 书的厚度等到有关。
五、 精装装订:
精装装订书芯一般均采用锁线的书芯, 外用硬书壳装璜和保护, 因此精装装订样本同锁线胶订样本一样, 内页均能摊平, 阅读方便, 且书籍胶订牢固, 持久耐用, 同时比锁线胶订样本的档次更高、 质量更好和更经久耐用, 特别是较厚的书刊均采用精装方式装订。其装订方式有两种: 方背和圆背, 当前我公司只能做方背的精装书。方背精装书书芯的厚度一般应控制在15~40mm范围内, 圆背的精装书书芯厚度一般为35~70mm范围内。
1、 书芯连版要求及注意事项同锁线胶订样本内页相同;
2、 前后环衬纸的要求: ①、 厚度应控制在0.13~0.30mm范围内; ②、 要求有一定的挺度和耐折度、 耐破度; ③、 有一定吸附胶水的能力, 不排斥胶水;
3、 印后车间生产要求见《精装书作业指导》;

红太阳彩印技术部
07/05/04
