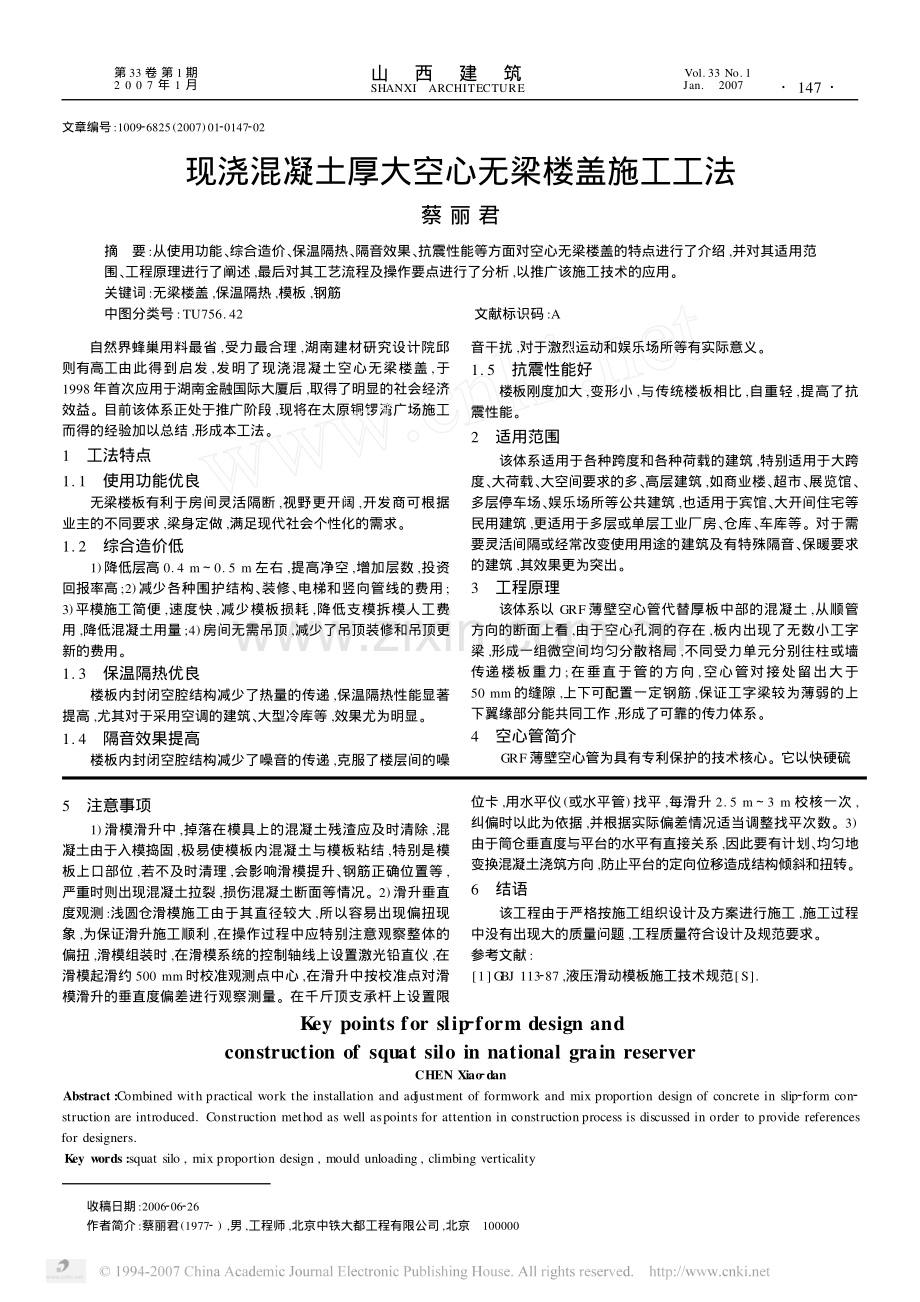

文章编号:100926825(2007)0120147202 现浇混凝土厚大空心无梁楼盖施工工法 收稿日期:2006206226 作者简介:蔡丽君(19772 ) , 男,工程师,北京中铁大都工程有限公司,北京 100000 蔡 丽 君 摘 要:从使用功能、 综合造价、 保温隔热、 隔音效果、 抗震性能等方面对空心无梁楼盖的特点进行了介绍,并对其适用范 围、 工程原理进行了阐述,最后对其工艺流程及操作要点进行了分析,以推广该施工技术的应用。 关键词:无梁楼盖,保温隔热,模板,钢筋 中图分类号:TU756. 42文献标识码:A 自然界蜂巢用料最省,受力最合理,湖南建材研究设计院邱 则有高工由此得到启发,发明了现浇混凝土空心无梁楼盖,于 1998年首次应用于湖南金融国际大厦后,取得了明显的社会经济 效益。目前该体系正处于推广阶段,现将在太原铜锣湾广场施工 而得的经验加以总结,形成本工法。 1 工法特点 1. 1 使用功能优良 无梁楼板有利于房间灵活隔断,视野更开阔,开发商可根据 业主的不同要求,梁身定做,满足现代社会个性化的需求。 1. 2 综合造价低 1) 降低层高0. 4 m0. 5 m左右,提高净空,增加层数,投资 回报率高 ;2) 减少各种围护结构、 装修、 电梯和竖向管线的费用; 3) 平模施工简便,速度快,减少模板损耗,降低支模拆模人工费 用,降低混凝土用量 ;4) 房间无需吊顶,减少了吊顶装修和吊顶更 新的费用。 1. 3 保温隔热优良 楼板内封闭空腔结构减少了热量的传递,保温隔热性能显著 提高,尤其对于采用空调的建筑、 大型冷库等,效果尤为明显。 1. 4 隔音效果提高 楼板内封闭空腔结构减少了噪音的传递,克服了楼层间的噪 音干扰,对于激烈运动和娱乐场所等有实际意义。 1. 5 抗震性能好 楼板刚度加大,变形小,与传统楼板相比,自重轻,提高了抗 震性能。 2 适用范围 该体系适用于各种跨度和各种荷载的建筑,特别适用于大跨 度、 大荷载、 大空间要求的多、 高层建筑,如商业楼、 超市、 展览馆、 多层停车场、 娱乐场所等公共建筑,也适用于宾馆、 大开间住宅等 民用建筑,更适用于多层或单层工业厂房、 仓库、 车库等。对于需 要灵活间隔或经常改变使用用途的建筑及有特殊隔音、 保暖要求 的建筑,其效果更为突出。 3 工程原理 该体系以GRF薄壁空心管代替厚板中部的混凝土,从顺管 方向的断面上看,由于空心孔洞的存在,板内出现了无数小工字 梁,形成一组微空间均匀分散格局,不同受力单元分别往柱或墙 传递楼板重力;在垂直于管的方向,空心管对接处留出大于 50 mm的缝隙,上下可配置一定钢筋,保证工字梁较为薄弱的上 下翼缘部分能共同工作,形成了可靠的传力体系。 4 空心管简介 GRF薄壁空心管为具有专利保护的技术核心。它以快硬硫 5 注意事项 1) 滑模滑升中,掉落在模具上的混凝土残渣应及时清除,混 凝土由于入模捣固,极易使模板内混凝土与模板粘结,特别是模 板上口部位,若不及时清理,会影响滑模提升、 钢筋正确位置等, 严重时则出现混凝土拉裂,损伤混凝土断面等情况。 2) 滑升垂直 度观测:浅圆仓滑模施工由于其直径较大,所以容易出现偏扭现 象,为保证滑升施工顺利,在操作过程中应特别注意观察整体的 偏扭,滑模组装时,在滑模系统的控制轴线上设置激光铅直仪,在 滑模起滑约500 mm时校准观测点中心,在滑升中按校准点对滑 模滑升的垂直度偏差进行观察测量。在千斤顶支承杆上设置限 位卡,用水平仪(或水平管)找平,每滑升2. 5 m3 m校核一次, 纠偏时以此为依据,并根据实际偏差情况适当调整找平次数。 3) 由于筒仓垂直度与平台的水平有直接关系,因此要有计划、 均匀地 变换混凝土浇筑方向,防止平台的定向位移造成结构倾斜和扭转。 6 结语 该工程由于严格按施工组织设计及方案进行施工,施工过程 中没有出现大的质量问题,工程质量符合设计及规范要求。 参考文献: 1GBJ 113287 ,液压滑动模板施工技术规范S. Key points for slip2form design and construction of squat silo in national grain reserver CHEN Xiao2dan Abstract :Combined with practical work the installation and adjustment of formwork and mix proportion design of concrete in slip2form con2 struction are introduced. Construction method as well aspoints for attention in construction process is discussed in order to provide references for designers. Key words :squat silo , mix proportion design , mould unloading , climbing verticality 741 第33卷 第1期 2 0 0 7年1月 山 西建筑 SHANXIARCHITECTURE Vol. 33 No. 1 Jan.2007 铝酸盐水泥(或铁铝酸盐水泥)为胶凝材料,加入适量的外加剂, 采用玻璃纤维布做增强材料复合而成的空腹薄壁空心管。以 GRF表示。标准管规一般为1 000 mm和700 mm长,否则不能 形成对 “工” 字型截面暗梁的加强作用。两端封头必须一次成型, 不允许有破损现象。 根据阿基米德定律,物体受到的浮力等于它排开的液体的重量。 该体系在施工中混凝土的坍落度一般控制在240 mm20 mm,可近 似看作液体。直径为220 mm的1 000 mm长的空心管排开的混 凝土重量:2 400 kg/ m33. 140. 222/ 41 = 91 kg。浮力减去最 大自重10 kg ,每根受到的向上的力为81 kg ,这还未计浇筑混凝 土时对空心管产生的冲击力。这很容易引起楼地面超高,怎样解 决消化掉它所受到的浮力,是施工中的难题。 5 工艺流程及操作要点 支设模板 测量放线 绑扎梁筋 绑扎板下层钢筋网片 敷设水电管盒 绑扎板拉筋 排布空心管 绑扎板上层钢筋网 片 浇筑混凝土 养护 拆模 1) 支设模板:进行模板计算,确定脚手架的柱距和步距,脚手 架下部垫通长方木,上部通过油托支撑方木和竹胶板,调整油托, 使板底达到设计标高。 2) 测量放线:根据图纸要求,放出暗梁边线;然后根据暗梁间 距,放出空心管以及网片钢筋位置,可根据宽扁梁间净跨尺寸和 空心管间距做适当调整,具体调整范围可与设计协商。其次放出 水电管线的位置。 3) 绑扎梁筋:根据抗震设计要求,框架扁梁应有不少于75 % 的纵向受力钢筋穿过柱子,应将未穿过柱子的纵向受力钢筋可靠 的锚固于框架梁内。 框架扁梁箍筋加密区长度与普通框架梁也不同, 级抗震等 级为2. 5hb,级抗震等级为2. 0hb,且大于500 mm ,其 中,hb为梁高。若图纸有特殊要求,则按照图纸做。箍筋末端应 设置在受压区内。 4) 绑扎下层钢筋网片:下层网片短向钢筋一般按照肋布置, 长向钢筋按照间距布置。考虑到空心管上浮,顶升上层钢筋网片 引起混凝土超高,用16号铁丝将底层钢筋网片固定在模板下面 的木方上,每平米布置4个绑扎点。 5) 敷设水电管盒:线管尽量放在混凝土的肋部。当管线与空 心管无法错开时,可将空心管断开,让出线盒位置。断口处用三 合板封口,并用胶带纸粘牢。 6) 绑扎肋间拉筋:拉筋主要起骨架作用,连接上下层钢筋网 片,增强楼板的整体性。 7) 排布空心管:用吊斗运至现场,禁止用钢丝绳捆绑吊运。 由于管壁较薄,须轻拿轻放,万一损坏,立即用胶带粘好。这是为 防止混凝土进入,影响楼板的空心率,达不到设计的本意。薄壁 管摆放前,应预先制作与楼板等强的垫块。其上部做成弧形,曲 率半径与薄壁管相同。数量为每根管两根,保证管不左右移动。 按照已经绑扎好的拉筋空隙放置垫块。先排放标准管,再排放非 标准管,非标准管长度可提前与厂家预定,必要时可用标准管裁割 后,端部封堵好。 用16号铁丝把空心管与下层钢筋网片绑扎牢固,每根管绑 扎两道(见图 1) 。 8) 绑扎上层钢筋:放置马凳,若通过计算,马凳高度可为空心 管上浮上限,则每根管两端各放置一根,效果更佳。上层网片短 向钢筋一般按照肋布置,长向钢筋按照间距布置。要注意的是, 肋部上下钢筋要对齐,方可形成 “工” 字型截面暗梁的骨架。 经与设计院协商,宽扁梁的负筋弯钩所起到的锚固作用可不 计,全部取消。这样可避免空心管上浮时被扎破而淌入混凝土。 9) 绑扎柱头核心区构造筋:柱头附近一定范围称核心区,具 体范围由设计给出。按照构造要求,核心区一般配置一定数量的 构造钢筋。如加强箍筋、 拉筋、 附加腰筋和对角放射筋等。按照 图纸要求与中南标框架扁梁构造图集施工,文中不再赘述。 10) 浇筑混凝土:因为上下翼缘较薄,空心管间距较近,所以 混凝土的粒径不宜大于25 mm ,坍落度控制在240 mm20 mm 左右合适,使其有较好的流动性,在肋部可进入石子和水泥浆,避 免板底出现蜂窝麻面及漏管现象。浇筑混凝土时,将空心管浇水 湿润,防止混凝土吸收水分后产生收缩。浇筑方向应沿管长方向 单向浇筑,不宜沿垂直于纵轴方向做多点围合式浇筑,这样空心 管移位后易于调整位置。浇筑分两步进行,不宜一次浇筑到位, 这样可削减一部分浮力。通过实践表明,一次浇筑到位后引起超 高很难压下去,压缩了地面做法厚度。振点布置要比实心板密, 并严禁振动空心管,防止漏振。浇筑时派专人看管,出现位移,可 用木楔做临时固定,在初凝前拔出。出现损坏的情况,及时用胶 带粘好。 11) 养护:混凝土浇筑完毕后12 h ,洒水覆盖养护,不得少于 7 d。当混凝土强度达到1. 2 N/ mm2前,不准上人踩踏。 12) 拆模:考虑到该体系楼板跨度一般均大于8 m ,混凝土同 条件试块必须达到100 % ,方可拆除底模。 6 效益分析 1) 施工速度快,省去了梁的支模、 拆模工序,缩短工期,减少 模板的裁割量,周转材料的租用费以及其他不变成本。 2) 采用宽 扁梁体系,无凸凹部位,实现真正平板,空间更开阔美观,且无需 吊顶,节约装修费用。 3) 分隔墙的真正任意布置成为现实,对于 办公楼、 娱乐场所等随时间而变更的公共建筑尤为适用。 4) 隔声 保温性能显著提高。对于激烈运动场所和需要保温的建筑,尤为 适用。 5) 减少了竖向高度,各种水、 电、 通风、 电梯、 内外装费用。 Construction method of heavy cast2in2place hollow concrete beamless floor CAI Li2jun Abstract :From usable function , cost , thermal insulation , sound insulation , seismicperformance and other aspects the characteristics of hollow concrete beamlessfloor are introduced as well as its application scope and engineering principle. Practical construction technology and key points are elaborated in detail in order to promote the application of this technology. Key words :beamless floor , thermal insulation , formwork , reinforcement 841 第33卷 第1期 2 0 0 7年1月 山西建筑
