企业标准轨道交通用直流电压1500V阻燃电力电缆结构示意图.pptx

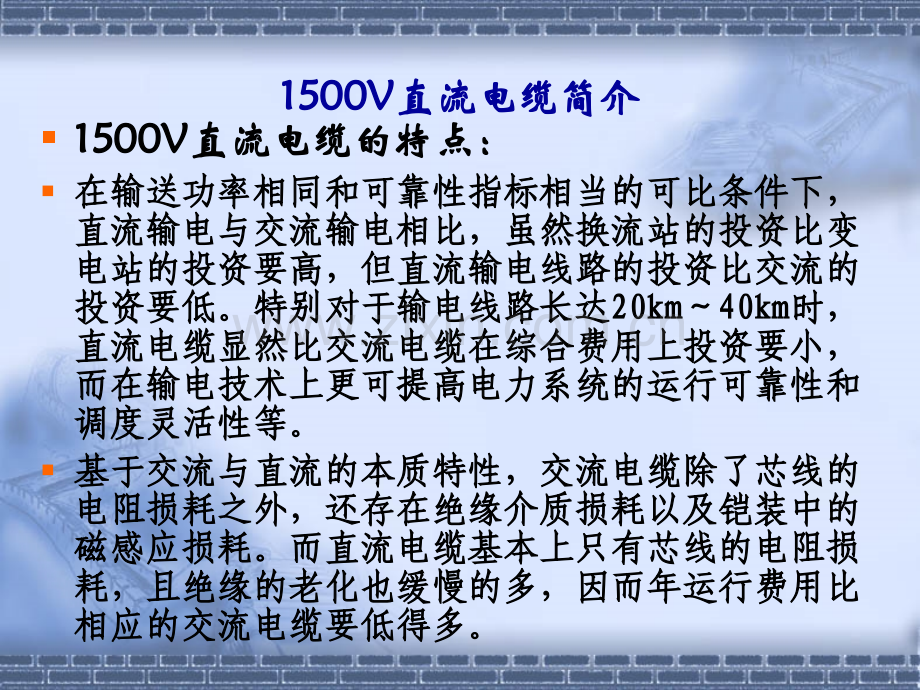

1500V1500V直流电缆简介直流电缆简介1500V1500V直流电缆的特点：直流电缆的特点：在输送功率相同和可靠性指标相当的可比条件下，在输送功率相同和可靠性指标相当的可比条件下，直流输电与交流输电相比，虽然换流站的投资比变直流输电与交流输电相比，虽然换流站的投资比变电站的投资要高，但直流输电线路的投资比交流的电站的投资要高，但直流输电线路的投资比交流的投资要低。特别对于输电线路长达投资要低。特别对于输电线路长达20km20km40km40km时，时，直流电缆显然比交流电缆在综合费用上投资要小，直流电缆显然比交流电缆在综合费用上投资要小，而在输电技术上更可提高电力系统的运行可靠性和而在输电技术上更可提高电力系统的运行可靠性和调度灵活性等。调度灵活性等。基于交流与直流的本质特性，交流电缆除了芯线的基于交流与直流的本质特性，交流电缆除了芯线的电阻损耗之外，还存在绝缘介质损耗以及铠装中的电阻损耗之外，还存在绝缘介质损耗以及铠装中的磁感应损耗。而直流电缆基本上只有芯线的电阻损磁感应损耗。而直流电缆基本上只有芯线的电阻损耗，且绝缘的老化也缓慢的多，因而年运行费用比耗，且绝缘的老化也缓慢的多，因而年运行费用比相应的交流电缆要低得多。相应的交流电缆要低得多。执行标准：执行标准：参照采用国际电工委员会（参照采用国际电工委员会（IECIEC）标准）标准IEC 60502-1997IEC 60502-1997额定电压额定电压1 130kV30kV挤包绝缘电力电挤包绝缘电力电缆及附件缆及附件，并结合南京、深圳及广州等地区地铁，并结合南京、深圳及广州等地区地铁或轻轨用直流电缆的最新或轻轨用直流电缆的最新技术规格书技术规格书的要求，的要求，制订了制订了Q/320481LL055Q/320481LL055轨道交通用直流电压轨道交通用直流电压1500V1500V阻燃电力电缆阻燃电力电缆企业标准。企业标准。轨道交通用直流电压轨道交通用直流电压1500V阻燃电力电缆阻燃电力电缆结构示意图（广州地铁四号线）结构示意图（广州地铁四号线）单芯交联聚乙烯绝缘，低烟、无卤、阻燃、防鼠、防白蚁、防紫外线铜芯电缆 单芯乙丙橡胶绝缘，低烟、无卤、阻燃、防鼠、防白蚁、防紫外线铜芯电缆 主要技术指标主要技术指标 1、导体直流电阻符合GB/T3956的规定要求。2、电 缆 燃 烧 时 的 阻 燃 性 能 符 合GB/T18380.3规定的A类成束电缆垂直燃烧试验。3、电缆燃烧时低烟性能能满足在GB/T17651.2规定的试验条件下，烟密度最小60%的规定。4、低烟、无卤、阻燃电缆燃烧时逸出气体的pH值和导电率测试按GB/T17650.2-98规定，PH值不小于5，导电率不大于6s/mm；5、电缆的无卤性能满足在IEC754-1(1994)规定的试验条件下，燃烧时产生的卤酸气体逸出量不大于4mg/g。6、电缆防水、防潮性能满足以下要求：电缆样品在水中浸泡120小时后，去除绝缘层外面的复合层后，用肉眼观察，绝缘层外表面是干燥的。7、绝缘电阻试验：90时，绝缘电阻常数Ki不小于3.67 M.km。8、交流电压试验：施加6.5kV交流试验电压5min，电缆应不发生击穿。9、4小时交流高电压试验：施加试验电压7.2kV，并保持4小时，电缆应不击穿。10、外护套耐候试验(仅适用于防紫外线要求(FZ型)的电缆)试验按GB14049的规定进行，试样经42天老化后，护套的抗张强度和伸长率的变化率不应超过30的范围，经21天老化后的试样与经42天老化后的试样对比，抗张强度和伸长率的变化率应不超过15的范围。11、电缆防白蚁试验（仅适用于有防白蚁性能(FY型)要求的电缆）按GB/T 2951.38电线电缆白蚁试验方法的规定要求进行。FS/FZ/FY-DDZA-TZYJV-1500VFS/FZ/FY-DDZA-TZEVR-1500V
