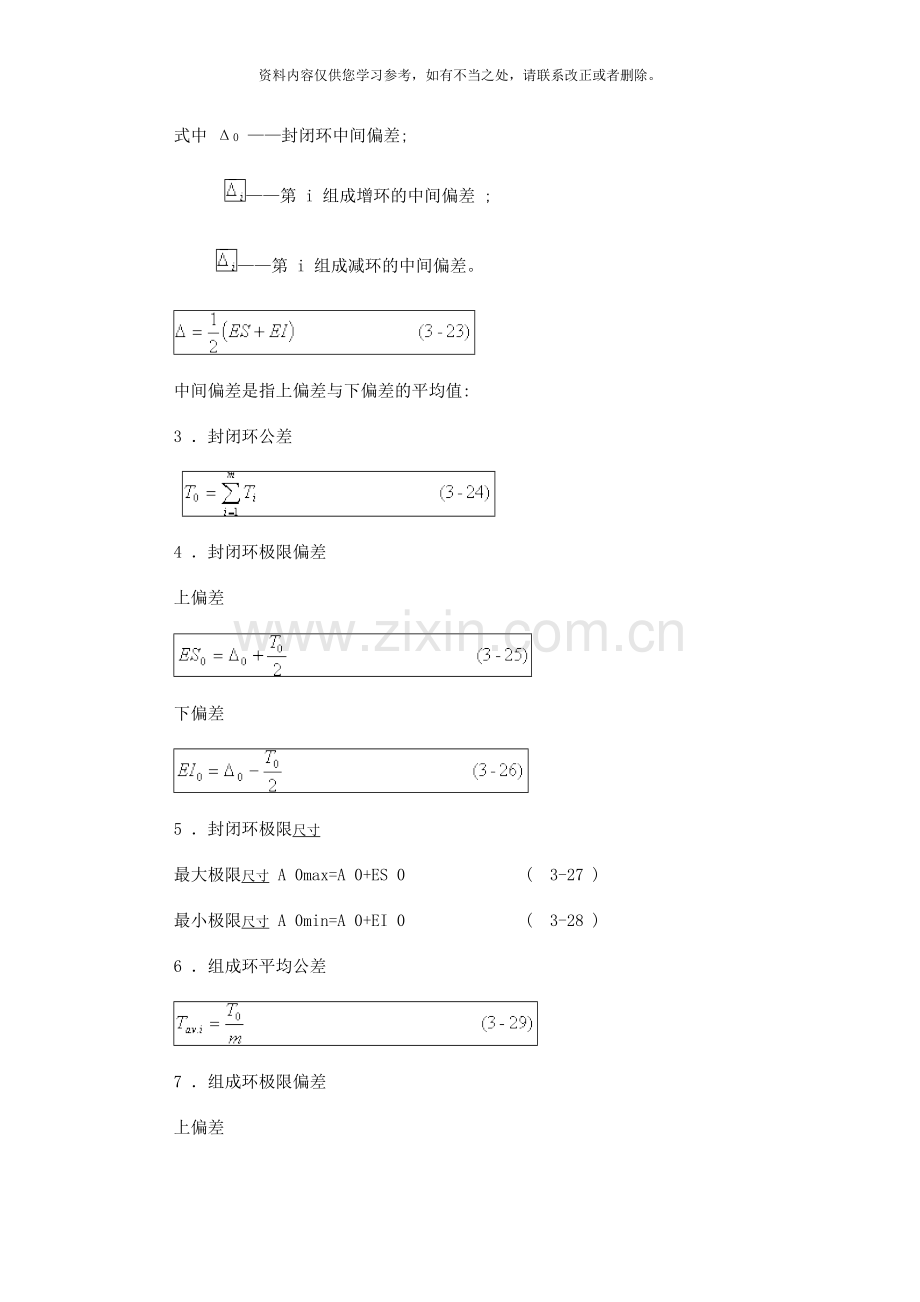

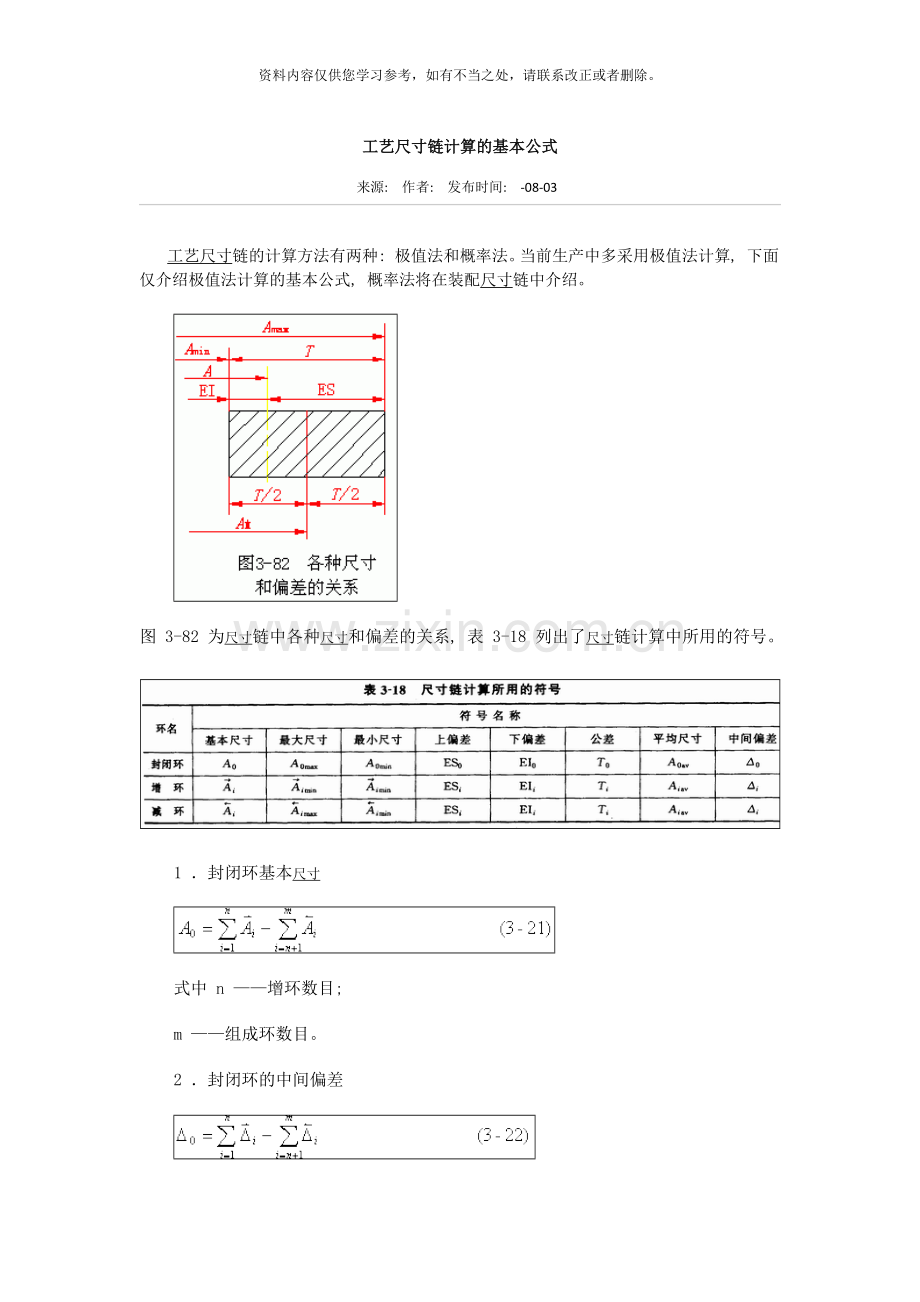

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。工艺尺寸链计算的基本公式 来源: 作者: 发布时间: -08-03 工艺尺寸链的计算方法有两种: 极值法和概率法。当前生产中多采用极值法计算, 下面仅介绍极值法计算的基本公式, 概率法将在装配尺寸链中介绍。 图 3-82 为尺寸链中各种尺寸和偏差的关系, 表 3-18 列出了尺寸链计算中所用的符号。 1 封闭环基本尺寸 式中 n 增环数目; m 组成环数目。 2 封闭环的中间偏差 式中 0 封闭环中间偏差; 第 i 组成增环的中间偏差 ; 第 i 组成减环的中间偏差。 中间偏差是指上偏差与下偏差的平均值: 3 封闭环公差 4 封闭环极限偏差 上偏差 下偏差 5 封闭环极限尺寸 最大极限尺寸 A 0max=A 0+ES 0 ( 3-27 ) 最小极限尺寸 A 0min=A 0+EI 0( 3-28 ) 6 组成环平均公差 7 组成环极限偏差 上偏差 下偏差 8 组成环极限尺寸 最大极限尺寸 A imax=A i+ES I ( 3-32 ) 最小极限尺寸 A imin=A i+EI I ( 3-33 ) 工序尺寸及公差的确定方法及示例 工序尺寸及其公差的确定与加工余量大小, 工序尺寸标注方法及定位基准的选择和变换有密切的关系。下面阐述几种常见情况的工序尺寸及其公差的确定方法。 ( 一) 从同一基准对同一表面多次加工时工序尺寸及公差的确定 属于这种情况的有内外圆柱面和某些平面加工, 计算时只需考虑各工序的余量和该种加工方法所能达到的经济精度, 其计算顺序是从最后一道工序开始向前推算, 计算步骤为: 1 确定各工序余量和毛坯总余量。 2 确定各工序尺寸公差及表面粗糙度。 最终工序尺寸公差等于设计公差, 表面粗糙度为设计表面粗糙度。其它工序公差和表面粗糙度按此工序加工方法的经济精度和经济粗糙度确定。 3 求工序基本尺寸。 从零件图的设计尺寸开始, 一直往前推算到毛坯尺寸, 某工序基本尺寸等于后道工序基本尺寸加上或减去后道工序余量。 4 标注工序尺寸公差。 最后一道工序按设计尺寸公差标注, 其余工序尺寸按”单向入体”原则标注。 例如, 某法兰盘零件上有一个孔, 孔径为 , 表面粗糙度值为 R a0.8 m ( 图 3-83 ) , 毛坯为铸钢件, 需淬火处理。其工艺路线如表 3-19 所示。 解题步骤如下: ( 1 ) 根据各工序的加工性质, 查表得它们的工序余量( 见表 3-19 中的第 2 列) 。 ( 2 ) 确定各工序的尺寸公差及表面粗糙度。由各工序的加工性质查有关经济加工精度和经济粗糙度( 见表 3-19 中的第 3 列) 。 ( 3 ) 根据查得的余量计算各工序尺寸( 见表 3-19 中的第四列) 。 ( 4 ) 确定各工序尺寸的上下偏差。按”单向入体”原则, 对于孔, 基本尺寸值为公差带的下偏差, 上偏差取正值; 对于毛坯尺寸偏差应取双向对称偏差( 见表 3-19 中的第 5 列) 。 ( 二) 基准变换后, 工序尺寸及公差的确定 在零件的加工过程中, 为了便于工件的定位或测量, 有时难于采用零件的设计基淮作为定位基准或测量基准, 这时就需要应用工艺尺寸链的原则进行工序尺寸及公差的计算。 1 测量基准与设计基准不重合 在零件加工时会遇到一些表面加工后设计尺寸不便于直接测量的情况。因此需要在零件上选一个易于测量的表面作为测量基准进行测量, 以间接检验设计尺寸。 例 3-6 如图 3-84 所示的套微筒类零件, 两端面已加工完毕, 加工孔底 C 时, 要保证尺寸 , 因该尺寸不便于测量, 试标出测量尺寸。 解: 由于孔的深度能够用深度游标尺测量, 因此尺寸能够经过 A= 和孔深 x 间接计算出来。列出尺寸链如图 3-84b 所示, 尺寸显然是封闭环。 由式( 3-21 ) 得 由式( 3-22 ) 得 由式( 3-24 ) 得 由式( 3-30 ) 、 式( 3-31 ) 得 经过以上的计算, 能够发现, 由于基准不重合而进行尺寸换算将带来两个问题: 换算结果明显提高了测量尺寸精度的要求。 如果按原设计尺寸进行测量, 其公差值为 0.35mm , 换算后的测量尺寸公差为 0.18mm , 公差值减小了 0.17mm , 此值恰另一组成环的公差值。 假废品现象。 按照工序图上测量尺寸 x , 当其最大值为 44.18mm , 最小尺寸为 44mm 时, 零件为合格。假如 x 的实测尺寸偏大或偏小 0.17mm , 即 x 的尺寸为 44.35mm 或 43.85mm , 零件似乎是”废品”。但只要 A 的实际尺寸也相应为最大 60mm 和最小为 59.83mm , 此时算得 A 0 的相应尺寸分别为( 60-44.35 ) = 15.65mm 和 (59.83-43.83)= 16mm , 此尺寸符合零件图上的设计尺寸, 此零件应为合格件。这就是假废品现象。 2 定位基准与设计基准不重合 零件加工中基定位基准与设计基准不重合, 就要进行尺寸链换算来计算工序尺寸。 例 3-7 图 3 -85a 所示零件, 尺寸 已经保证, 现以 1 面定位加工 2 面, 试计算工序尺寸 A 2 。 解: 当以 1 面定位加工 2 面时, 应按 A 2 进行调整后进行加工, 因此设计尺寸 A0=是本工序间接保证的尺寸, 应为封闭环, 其尺寸链图为图 3-58b 所示, 则 A 2 的计算如下: 由式( 3-21 ) 由式( 3-22 ) 由式( 3-24 ) 由式( 3-30 ) 和式( 3-31 ) 故工序尺寸 在进行工艺尺寸链计算时, 有时可能出现算出的工序尺寸公差过小, 还可能出现零公差或负公差。遇到这种情况一般可采取两种措施: 一为压缩各组成环的公差值; 二是改变定位基准和加工方法。如图 3-58 可用 3 面定位, 使定位基准与设计基准重合, 也可用复合铣刀同时加工 2 面和 3 面, 以保证设计尺寸。 3 从尚须继续加工的表面上标注的工序尺寸 例 3-8 如图 3 -86a 为一齿轮内孔的简图。内孔尺寸为 , 键槽的深度尺寸为 , 内孔及键槽的加工顺序如下: ( 1 ) 精镗孔至 ; ( 2 ) 插键槽深至尺寸 A 3 ( 经过尺寸换算求得) ; ( 3 ) 热处理; ( 4 ) 磨内孔至尺寸, 同时保证键槽深度尺寸。 解 : 根据以上加工顺序, 能够看出磨孔后必须保证内孔的尺寸, 同时还必须保证键槽的深度。为此必须计算镗孔后加工的键槽深度的工序尺寸 A3 。图3-86b 画出了尺寸链图, 其精车后的半径 , 磨孔后的半径 mm , 以及键槽深度 A 3 都是直接保证的, 为组成环。磨孔后所得的键槽深度尺寸 A 0= 是间接得到的, 是封闭环。 由式( 3-21 ) 由式( 3-22 ) 由式( 3-24 ) 由式( 3-30 ) 和式( 3-31 ) 4 保证渗碳层、 渗氮层厚度的工序尺寸计算 有些零件的表面需要进行渗碳、 渗氮处理, 而且在精加工后还要保证规定的渗层深度。为此必须正确确定精加工前的渗层深度尺寸。 例 3-9 图 3-87 所示为一套筒类零件, 孔径为 的表面要求渗氮, 精加工后要求渗氮层深度为 0.3 0.5mm , 即单边深度为 , 双边深度为试求精磨前渗氮层的深度 t 1 。 该表面的加工顺序为: 磨内孔至尺寸 ; 渗氮处理; 精磨孔至 , 并保证渗层深度为 t 0 。 解 : 由图 3-87d 所示, 可知尺寸 A 1 、 A 2 、 t 1 、 t 0 组成了一工艺尺寸链。显然 t 0 为封闭环, A 1 、 t 1 为增环, A 2 为减环。 t 1 求解如下: 由式( 3-21 ) 由式( 3-22 ) 由式( 3-24 ) 由式( 3-30 ) 和式( 3-31 ) 最后得出了 因此渗氮层深度应为 。 5 零件电镀时工序尺寸的计算 有些零件的表面需要电镀, 电镀后有两种情况: 一是为了美观和防锈, 对电镀表面无精度要求; 另一种对电镀表面有精度要求, 既要保证图纸上的设计尺寸, 又要保证一定的镀层厚度。保证电镀表面精度的方法有两种: 一种是对镀前控制表面加工尺寸并控制镀层厚度; 另一种是镀后进行磨削加工来保证尺寸精度。这两种方法在进行尺寸链计算时, 其封闭环是不同的。 例 3-10 如图 3 -88a 所示为圆环体, 其表面镀铬后直径为 , 镀层厚度( 双边厚度) 为 0.05 0.08mm. , 外圆表面加工工艺是: 车磨镀铬。试计算磨削前的工序尺寸 A 2 。 解: 圆环的设计尺寸是由控制镀铬前的尺寸和镀层厚度来间接保证的, 封闭环应是设计尺寸 。画出尺寸链图如图 3-88b 所示 由式( 3-21 ) 由式( 3-22 ) 由式( 3-24 ) 由式( 3-30 ) 和式( 3-31 ) 例 3-11 仍以图 3 -88a 圆环工件表面镀铬。其外圆直径改为 , 而加工工艺采用车粗磨镀铬精磨。精磨后镀层厚度在直径上 0.05 0.08mm 。求镀前粗磨时的工序尺寸 A 2 。 解: 因所要求的镀层厚度是精磨后间接得到的, 故为封闭环。画出尺寸链图如图 3 -88c 。 从同一基准对同一表面多次加工时工序尺寸及公差的确定 来源: 作者: 发布时间: -08-03 属于这种情况的有内外圆柱面和某些平面加工, 计算时只需考虑各工序的余量和该种加工方法所能达到的经济精度, 其计算顺序是从最后一道工序开始向前推算, 计算步骤为: 1 确定各工序余量和毛坯总余量。 2 确定各工序尺寸公差及表面粗糙度。 最终工序尺寸公差等于设计公差, 表面粗糙度为设计表面粗糙度。其它工序公差和表面粗糙度按此工序加工方法的经济精度和经济粗糙度确定。 3 求工序基本尺寸。 从零件图的设计尺寸开始, 一直往前推算到毛坯尺寸, 某工序基本尺寸等于后道工序基本尺寸加上或减去后道工序余量。 4 标注工序尺寸公差。 最后一道工序按设计尺寸公差标注, 其余工序尺寸按”单向入体”原则标注。 例如, 某法兰盘零件上有一个孔, 孔径为 , 表面粗糙度值为 R a0.8 m ( 图 3-83 ) , 毛坯为铸钢件, 需淬火处理。其工艺路线如表 3-19 所示。 解题步骤如下: ( 1 ) 根据各工序的加工性质, 查表得它们的工序余量( 见表 3-19 中的第 2 列) 。 ( 2 ) 确定各工序的尺寸公差及表面粗糙度。由各工序的加工性质查有关经济加工精度和经济粗糙度( 见表 3-19 中的第 3 列) 。 ( 3 ) 根据查得的余量计算各工序尺寸( 见表 3-19 中的第四列) 。 ( 4 ) 确定各工序尺寸的上下偏差。按”单向入体”原则, 对于孔, 基本尺寸值为公差带的下偏差, 上偏差取正值; 对于毛坯尺寸偏差应取双向对称偏差( 见表 3-19 中的第 5 列) 。
