一、 预备事项
2.1预防事项
1． 日光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。
2． 避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除
外）。
3． 仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4． 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5． 仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一
次。
6． 仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
7． 仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

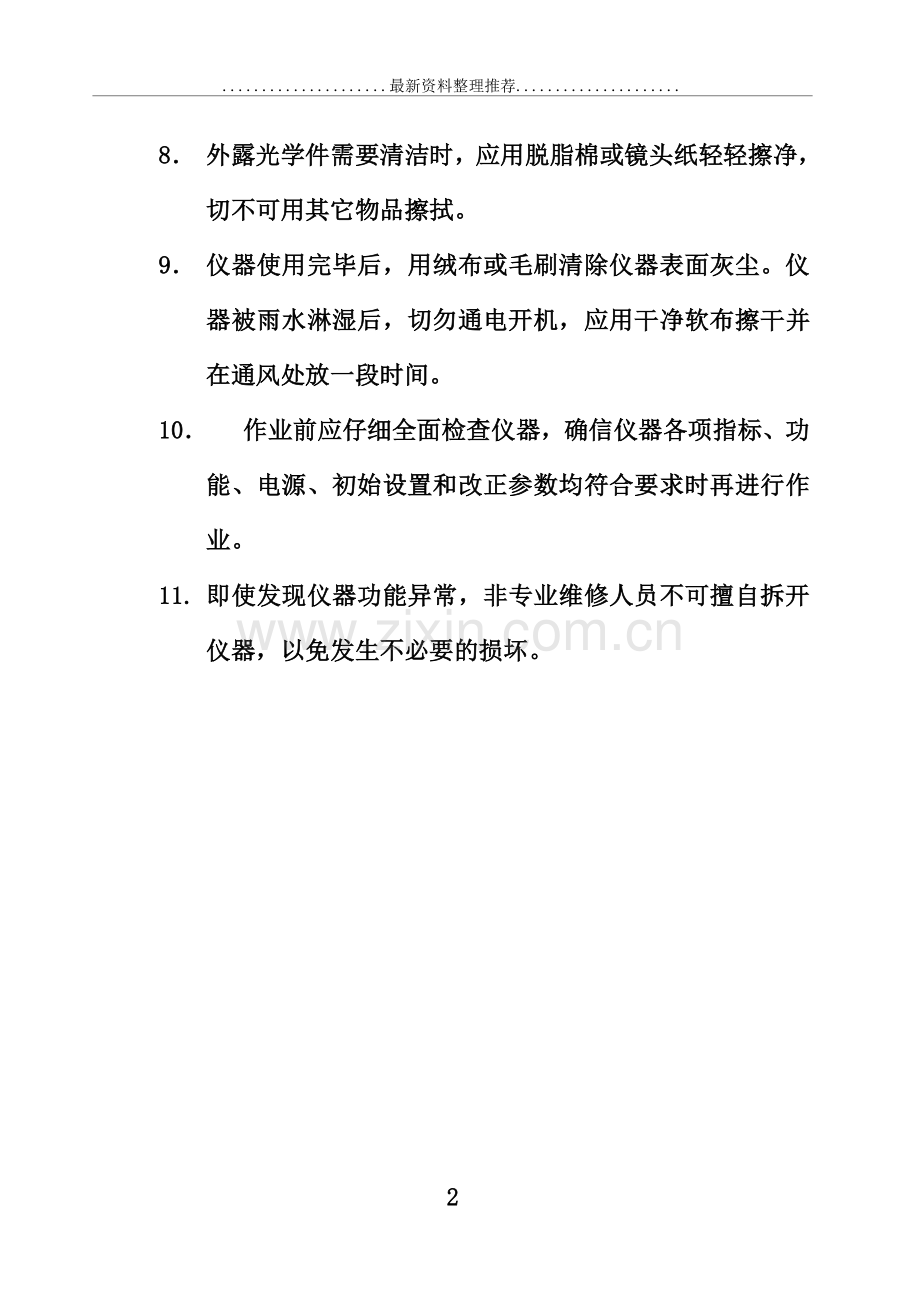

8． 外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。
9． 仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。
10． 作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。
11. 即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。

2.2部件名称
底板
圆水准器
显示屏
管水准器
物镜
仪器中心标志

光学对中器
整平脚螺旋
粗瞄器

电池
垂直微动螺旋
垂直制动螺旋
水平微动
水平制动
键盘

电池锁紧杆
基座锁定钮
目镜
对中器
望远镜把手
数据通讯接口

2.3仪器开箱和存放

开箱
轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。
存放
盖好望远镜镜盖，使照准部的垂直制动手轮和基座的圆水准器朝上将仪器平卧（望远镜物镜端朝下）放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖并关上锁栓。

2.4安置仪器
将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度，。
二、 键盘功能与信息显示
3.1操作键

F1-F4
电源开关键
星键
数字键盘

退出键
菜单键
(右移键)
坐标测量 (左移键)
距离测量
(下移键)
角度测量
(上移键)

键盘符号： ANG MENU ESC POWER F1 -F4 0- 9
按键
名 称
功 能
ANG
角度测量键
进入角度测量模式(上移键)

距离测量键
进入距离测量模式(下移键)

坐标测量键
进入坐标测量模式(左移键)
MENU
菜单键
进入菜单模式 (右移键)
ESC
退出键
返回上一级状态或返回测量模式
POWER
电源开关键
电源开关
F1- F4
软键（功能键）
对应于显示的软键信息
0- 9
数字键
输入数字和字母、小数点、负号

星键
进入星键模式
显示符号：
V% HR HL HD VD SD N E Z * m ft fi

显示符号
内 容
V%
垂直角（坡度显示）
HR
水平角（右角）
HL
水平角（左角）
HD
水平距离
VD
高差
SD
倾斜
N
北向坐标
E
东向坐标
Z
高程
*
EDM（电子测距）正在进行
m
以米为单位
ft
以英尺为单位
fi
以英尺与英寸为单位
3.2功能键
角度测量模式 （三个界面菜单）
V： 90°10′20″
HR： 122°09′30″

置零 锁定 置盘 P1↓
倾斜 --- V% P2↓
H-蜂鸣 R/L 竖角 P3↓

F1 F2 F3 F4

页数
软键
显示符号
功 能

第1页
（P1）
F1
置零
水平角置为0°0′0″
F2
锁定
水平角读数锁定
F3
置盘
通过键盘输入数字设置水平角
F4
P1↓
显示第2页软键功能

第2页
（P2）
F1
倾斜
设置倾斜改正开或关，若选择开则显示倾斜改正
F2
---
----------------------------------
F3
V%
垂直角与百分比坡度的切换
F4
P2↓
显示第3页软键功能

第3页
（P3）
F1
H-蜂鸣
仪器转动至水平角0°90°180°270°是否蜂鸣的设置
F2
R/L
水平角右/左计数方向的转换
F3
竖角
垂直角显示格式（高度角/天顶距）的切换
F4
P3↓
显示第1页软键功能

距离测量模式（两个界面菜单）
HR： 122°09′30″
HD*[ r ] <<m
VD： m
测量 模式 S/A P1↓
偏心 放样 m/f/i P2↓

F1 F2 F3 F4

页数
软键
显示符号
功 能

第1页
（P1）
F1
测量
启动距离测量
F2
模式
设置测距模式为 精测/跟踪/---
F3
S/A
温度、气压、棱镜常数等设置
F4
P1↓
显示第2页软键功能

第2页
（P2）
F1
偏心
偏心测量模式
F2
放样
距离放样模式
F3
m/f/i
距离单位的设置 米/英尺/英寸
F4
P2↓
显示第1页软键功能

坐标测量模式（三个界面菜单）
N： 122.347m
E： 500.256m
Z： 35.686m
测量 模式 S/A P1↓
镜高 仪高 测站 P2↓
偏心 --- m/f/i P3↓

F1 F2 F3 F4

页数
软键
显示符号
功 能

第1页
（P1）
F1
测量
启动测量
F2
模式
设置测距模式为 精测/跟踪
F3
S/A
温度、气压、棱镜常数等设置
F4
P1↓
显示第2页软键功能

第2页
（P2）
F1
镜高
设置棱镜高度
F2
仪高
设置仪器高度
F3
测站
设置测站坐标
F4
P2↓
显示第3页软键功能

第3页
（P3）
F1
偏心
偏心测量模式
F2
---
----------------
F3
m/f/i
距离单位的设置 米/英尺/英寸
F4
P3↓
显示第1页软键功能

三、 角度测量
1水平角和垂直角测量

水平角右角和垂直角的测量
确认处于角度测量模式
瞄准目标的方法（供参考）
①将望远镜对准明亮天空，旋转目镜筒，调焦看清十字丝（先朝自己方向旋转目镜筒再慢慢旋进调焦清楚十字丝）；
②利用粗瞄准器内的三角形标志的顶尖瞄准目标点，照准时眼睛与瞄准器之间应保留有一定距离；
③利用望远镜调焦螺旋使目标成像清晰。
*当眼睛在目镜端上下或左右移动发现有视差时，说明调焦或目镜屈光度未调好，这将影响观测的精度，应仔细调焦并调节目镜筒消除视差。

2 通过锁定角度值进行设置
确认处于角度测量模式。
操作过程
操作
显示
①用水平微动螺旋转到所需的水平角；
显示角度
V： 122°09′30″
HR： 90°09′30″

置零 锁定 置盘 P1↓

②按F2（锁定）键；
F2
水平角锁定
HR:¨ 90°09′30″
>设置 ?
--- --- [是] [否]

③照准目标；
照准

④按F3（是）键完成水平角设置*1），显示窗变为正常的角度测量模式。
F3
V： 122°09′30″
HR： 90°09′30″

置零 锁定 置盘 P1↓

*1）若要返回上一个模式，可按F4（否）键。

3通过键盘输入进行设置

确认处于角度测量模式
操作过程
操作
显示
①照准目标
照准
V： 122°09′30″
HR： 90°09′30″

置零 锁定 置盘 P1↓

②按F3（置盘）键

F3
水平角设置
HR：

输入 --- --- [回车]

③通过键盘输入所要求的水平角*1），如：150º10′20″
F1
150.1020
F4
V： 122°09′30″
HR： 150°10′20″

置零 锁定 置盘 P1↓

随后即可从所要求的水平角进行正常的测量。*1）参阅2.10“字母数字的输入”。

六、距离测量
在进行距离测量前通常需要确认大气改正的设置和棱镜常数的设置，再进行距离测量。
6.3距离测量（连续测量）

确认处于测角模式
操作过程
操作
显示
①照准棱镜中心
照准
V： 90°10′20″
HR： 170°30′20″

H-蜂鸣 R/L 竖角 P3↓

②按键，距离测量开始*1），2）；

HR： 170°30′20″
HD*[ r ] <<m
VD： m
测量 模式 S/A P1↓

HR： 170°30′20″
HD* 235.343m
VD： 36.551m
测量 模式 S/A P1↓

显示测量的距离*3）—*5）
再次按键，显示变为水平角（HR）、垂直角（V）和斜距（SD）

V： 90°10′20″
HR： 170°30′20″
SD* 241.551m
测量 模式 S/A P1↓

6.4距离测量（N次测量/单次测量）

当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。
确认处于测角模式。
操作过程
操作
显示
①照准棱镜中心
照准
V： 122°09′30″
HR： 90°09′30″

置零 锁定 置盘 P1↓

②按键，连续测量开始
*1）；

HR： 170°30′20″
HD*[ r ] <<m
VD： m
测量 模式 S/A P1↓

③当连续测量不再需要时，可按F1（测量）键*2）， 测量模式为N次测量模
当光电测距（EDM）正在工作时，再按F1（测量）键，模式转变为连续测量模式。
F1
HR： 170°30′20″
HD*[n ] <<m
VD： m
测量 模式 S/A P1↓

HR： 170°30′20″
HD： 566.346 m
VD： 89.678 m
测量 模式 S/A P1↓

6.5精测模式/跟踪模式

这个设置在关机后不保留，
操作过程
操作
显示
①在距离测量模式下按F2（模式）*1）键所设置模式的首字符（F/T）

F2
HR： 170°30′20″
HD： 566.346m
VD： 89.678m
测量 模式 S/A P1↓

②按F1（精测）键精测，F2（跟踪）键跟踪测量,
F1—F2
HR： 170°30′20″
HD： 566.346 m
VD： 89.678 m
精测 跟踪 --- F

HR： 170°30′20″
HD： 566.346 m
VD： 89.678 m
测量 模式 S/A P1↓

*1）要取消设置，按ESC键。

6.6放样
该功能可显示出测量的距离与输入的放样距离之差。
测量距离 - 放样距离=显示值
放样时可选择平距（HD），高差（VD）和斜距（SD）中的任意一种放样模式
操作过程
操作
显示
①在距离测量模式下按F4（↓）键，进入第2页功能
F4

HR： 170°30′20″
HD： 566.346m
VD： 89.678m
测量 模式 S/A P1↓
偏心 放样 m/f/i P2↓

②按F2（放样）键，显示出上次设置的数据。
F2
放样
HD： 0.000 m

平距 高差 斜距 ---

③通过按F1-F3键选择测量模式。
F1:平距， F2：高差，
F3：斜距
例：水平距离
F1

放样
HD： 0.000 m

输入 --- --- 回车

④输入放样距离*1）350 m

F1
输入350
F4
放样
HD： 350.000 m

输入 --- --- 回车

⑤照准目标（棱镜）测量开始，显示出测量距离与放样距离之差。
照准P
HR： 120°30′20″
dHD*[ r ] <<m
VD： m
输入 --- --- 回车

⑥移动目标棱镜，直至距离差等于0m为止

HR： 120°30′20″
dHD*[ r ] 25.688 m
VD： 2.876 m
测量 模式 S/A P1↓

*1）参见2.10“字母数字的输入方法”。
若要返回到正常的距离测量模式，可设置放样距离为0m或关闭电源。

6.7偏心测量模式
共有四种偏心测量模式：
1．角度偏心测量
2．距离偏心测量
3．平面偏心测量
4．圆柱偏心测量
七、坐标测量
7.1坐标测量的步骤
通过输入仪器高和棱镜高后测量坐标时，可直接测定未知点的坐标。
○要设置测站点坐标值， “测站点坐标的设置”。
○要设置仪器高和目标高， “仪器高设置”和 “棱镜高的设置”。
○要设置后视，并通过测量来确定后视方位角, 方可测量坐标。
未知点的坐标由下面公式计算并显示出来：
测站点坐标：（N0，E0，Z0） 相对于仪器中心点的棱镜中心坐标：（n，e，z）
仪器高：仪高 未知点坐标：（N1，E1，Z1）
棱镜高：镜高 高差：Z（VD）
N1=N0+n
E1=E0+e
Z1=Z0+仪高+Z-镜高
仪器中心坐标（（N0，E0，Z0+仪器高）

进行坐标测量，注意：要先设置测站坐标，测站高，棱镜高及后视方位角。
操作过程
操作
显示
①设置已知点A的方向角*1）
设置方向角
V： 122°09′30″
HR： 90°09′30″

置零 锁定 置盘 P1↓

②照准目标B,按键
照准棱镜

N： << m
E： m
Z： m
测量 模式 S/A P1↓

③按F1 (测量)键，开始测量

F1
N* 286.245 m
E： 76.233 m
Z： 14.568 m
测量 模式 S/A P1↓

7.2测站点坐标的设置
设置仪器（测站点）相对于坐标原点的坐标，仪器可自动转换和显示未知点（棱镜点）在该坐标系中的坐标。
电源关闭后，可保存测站点坐标，参见12“基本设置”。

操作过程
操作
显示
①在坐标测量模式下，按F4（↓）键，转到第二页功能：
F4

N： 286.245 m
E： 76.233 m
Z： 14.568 m
测量 模式 S/A P1↓
镜高 仪高 测站 P2↓

②按F3（测站）键
F3
N-> 0.000 m
E： 0.000 m
Z： 0.000 m
输入 --- ---- 回车

③输入N坐标*1）

F1
输入数据
F4
N： 36.976 m
E-> 0.000 m
Z： 0.000 m
输入 --- ---- 回车

④按同样方法输入E和Z坐标，输入数据后，显示屏返回坐标测量显示。

N： 36.976 m
E： 298.578 m
Z： 45.330 m
测量 模式 S/A P1↓

输入范围：
-999999.999 ↖ N、E、Z ↖ +999999.999m
-999999.999 ↖ N、E、Z ↖ +999999.999ft
-999999.11.7 ↖ N、E、Z ↖ +999999.11.7ft+inch

7.3仪器高的设置

电源关闭后，可保存仪器高，
操作过程
操作
显示
①在坐标测量模式下，按F4（↓）键，转到第2页功能
F4

N： 286.245 m
E： 76.233 m
Z： 14.568 m
测量 模式 S/A P1↓
镜高 仪高 测站 P2↓

②按F2（仪高）键，显示当前值
F2
仪器高
输入
仪高 0.000 m
输入 --- --- 回车

③输入仪器高*1）
F1
输入仪器高
F4
N： 286.245 m
E： 76.233 m
Z： 14.568 m
测量 模式 S/A P1↓

*输入范围：
—999.999≤仪器高≤+999.999m
—999.999≤仪器高≤+999.999ft
—999.11.7≤仪器高≤+999.11.7ft+inch

7.4棱镜高的设置

此项功能用于获取Z坐标值，电源关闭后，可保存目标高，参见“12基本设置”。
操作过程
操作
显示
①在坐标测量模式下，按F4键，进入第2页功能
F4

N： 286.245 m
E： 76.233 m
Z： 14.568 m
测量 模式 S/A P1↓
镜高 仪高 测站 P2↓

②按F1（镜高）键，显示当前值
F1
镜高
输入
镜高 0.000 m
输入 --- --- 回车

③输入棱镜高*1）
F1
输入棱镜高
F4
N： 286.245 m
E： 76.233 m
Z： 14.568 m
测量 模式 S/A P1↓

输入范围：
—999.999≤棱镜高≤+999.999m
—999.999≤棱镜高≤+999.999f
—999.11.7≤棱镜高≤+999.11.7f+inch

8.测量程序模式

按MENU键，仪器就进入菜单模式，在此模式下，可进行设置与检验工作。
坐标数据的使用
可以直接输入坐标值或利用坐标数据文件计算
操作过程
操作
显示
在第④步选择“使用坐标数据文件”在操作步骤⑥之后
①按F3（坐标）键显示键盘输入屏
F3
MLM (A-B,A-C)
<第一步>
HD： m
测量 镜高 坐标 设置

N-> 0.000 m
E： 0.000 m
Z： 0.000 m
输入 --- 点号 回车

②按F3（点号）键，可以使用坐标数据文件，显示点号输入屏。
按F3（平距）键，显示屏返回到步骤⑥选择坐标输入模式后，须按F1（输入）键，并输入数据
F3
MLM (A-B,A-C)
PT#：_____________

输入 调用 平距 回车

8.1.3设置测站点Z坐标

可输入测站点坐标，或利用对已知点的实测数据来计算测站点Z坐标，并重新设置已知点数据和坐标数据可以由坐标数据文件得到。
1）设置测站Z坐标
[例]使用坐标数据文件
操作过程
操作
显示
①按MENU键，再按F4（P↓）显示主菜单2/3
MENU
F4
菜单 2 / 3
F1： 程序
F2： 格网因子
F3： 照明 P1↓

②按F1键,进入程序
F1
菜单 1 / 2
F1： 悬高测量
F2： 对边测量
F3： Z坐标 P1↓

③按F3（Z坐标）键
F3
Z坐标设置
F1： 使用文件
F2：不使用文件

④按F1（使用文件）键
F1
选择文件
FN： ___________

输入 调用 --- 回车

⑤按F1（输入）键，输入文件名后按F4确认

F1
输入FN
F4
Z坐标设置
F1： 输入测站点
F2： 基准点测量

⑥按F1键
F1
测站点
点号： ___________

输入 调用 坐标 回车

⑦按F1（输入）键，输入点号后，按F4确认，显示仪器高输入屏

F1
输入点号
F4
仪器高
输入
仪高: 0.000 m
输入 --- --- 回车

⑧按F1（输入）键
输入仪器高
显示返回到Z坐标菜单
F1
输入仪高
F4
Z坐标设置
F1： 输入测站点
F2： 基准点测量

2）用已知点测量数据计算Z坐标
[例]使用坐标数据文件
操作过程
操 作
显 示
①按MENU键，再按F4（P↓）键，进入第2页菜单。
MENU
F4
菜单 2 / 3
F1： 程序
F2： 格网因子
F3： 照明 P1↓

②按F1键
F1
菜单 1 / 2
F1： 悬高测量
F2： 对边测量
F3： Z坐标 P1↓

③按F3（Z 坐标）键
F3
Z坐标设置
F1： 使用文件
F2：不使用文件

④按F1（使用文件）键
F1
选择文件
FN： ___________

输入 调用 --- 回车

⑤按F1（输入）键，输入文件名后按F4确认
F1
输入FN
F4
Z坐标设置
F1： 测站点输入
F2： 基准点测量

⑥按F2键
F2
NO01#
PT#·： ___________

输入 调用 坐标 回车

⑦按F1（输入）键，输入坐标数据文件中的某一点号，按F4确认
F1
输入点号
F4
N： 4.237 m
E： 23.836 m
Z： 1.356 m
>OK? [是] [否]

⑧按F3（是）键，以示确认
F3
镜高
输入
镜高 0.000 m
输入 --- --- 回车

⑨按F1（输入）键，输入棱镜高后按F4确认
F1
输入镜高
F4
镜高

镜高 1.000 m
>照准? --- [是] [否]

⑩照准测点棱镜，按F3（是）键，测量开始*1）
照准P
F3
HR： 90°09′30″
HD* << m
VD: m
>测量…

HR： 90°09′30″
HD: 12.534 m
VD: 23.769 m
下步 --- --- 计算

⑾、按F4（计算）键*2）
Z：Z坐标
dZ：标准偏差
F4
Z坐标设置
Z ： 12.534 m
dZ： 0.365 m
--- --- 后视 设置

⑿按F4（设置）键*3）测站点的Z坐标被设置，显示后视定向点测量屏幕
F4
后视
H（B）： 90°09′30″

>照准 ? [是] [否]

⒀、按F3（是）键，水平角被设置，显示屏返回到Z坐标测量.
F3
Z坐标设置
F1： 测站点输入
F2： 基准点测量

*1）仪器处于单次精测模式
*2）按F1（新点）键，可测量其它点
*3）按F3键，显示内容交替更换
九、数据采集
数据采集菜单的操作： 按下MENU键，仪器进入主菜单1/3模式
按下F1（数据采集）键，显示数据采集菜单1/2

正常测量模式

ESC MENU
菜单 1 / 3
F1： 数据采集
F2： 放样
F3： 存储管理 P1↓

F1
选择文件
FN： ___________

输入 调用 --- 回车

设置文件

数据采集 1 / 2
F1： 输入测站点
F2： 输入后视点
F3： 测量 P↓
输入测站点

输入后视点

测量
数据采集菜单1 / 2

F4

数据采集 2 / 2
F1： 选择文件
F2： 输入编码
F3： 设置 P↓
选择文件

选择文件用于采集，参见9.2.2

输入编码

编辑编码库文件，参见7.5

设置
数据采集菜单2 / 2

1． 选择数据采集文件，使其所采集数据存储在该文件中。
* 当需要保存测量数据的时候，应先选择参数设置，在“是否仅存坐标数据”中，选择“否”。
2． 选择坐标数据文件。可进行测站坐标数据及后视坐标数据的调用。(当无需调用已知点坐标数据时,可省略此步骤)
3． 置测站点。包括仪器高和测站点号及坐标。
4． 置后视点，通过测量后视点进行定向，确定方位角。
5． 置待测点的棱镜高，开始采集，存储数据。

9.2准备工作
9.2.1数据采集文件的选择
首先必须选定一个数据采集文件，在启动数据采集模式之间即可出现文件选择显示屏，由此可选定一个文件。
文件选择也可在该模式下的数据采集菜单中进行。

操作过程
操作
显示

菜单 1 / 3
F1： 数据采集
F2： 放样
F3： 存储管理 P↓

① 由主菜单1/3按F1（数据采集）键
F1
选择文件
FN： ___________

输入 调用 --- 回车

②按F2（调用）键，显示文件目录*1）
F2
SOUDATA /M0123
->*LIFDATA /M0234
DIEDATA /M0355
--- 查找 --- 回车

③按[▲]或[▼]键使文件表向上下滚动，选定一个文件*2），3）

[▲]或[▼]
LIFDATA /M0234
DIEDATA /M0355
->KLSDATA /M0038
--- 查找 --- 回车

④按F4（回车）键，文件即被确认显示数据采集菜单1/2
F4
数据采集 1 / 2
F1： 输入测站点
F2： 输入后视点
F3： 测量 P↓

*1）如果您要创建一个新文件，并直接输入文件名，可按F1（输入）键，然后键入文件名
*2）如果菜单文件已被选定，则在该文件名的左边显示一个符号“*”
*3）按F2（查找）键可查看箭头所标定的文件数据内容
选择文件也可由数据采集菜单2/2按上述同样方法进行。

9.2.2坐标文件的选择(供数据采集用)
若需调用坐标数据文件中的坐标作为测站点或后视点坐标用，则预先应由数据采集菜单2/2选择一个坐标文件。
操作过程
操作
显示
①由数据采集菜单2/2按F1
（选择文件）键
F1

数据采集 2 / 2
F1： 选择文件
F2： 编码输入
F3： 设置 P↓

②按F2（坐标文件）键
F2
选择文件
F1： 测量文件
F2： 坐标文件

③按7.1.1“数据采集文件的选择”介绍的方法选择一个坐标文件

选择文件
FN： ___________

输入 调用 --- 回车

9.2.3测站点和后视点
测站点与定向角在数据采集模式和正常坐标测量模式是相互通用的，可以在数据采集模式下输入或改变测站点和定向角数值。

测站点坐标可按如下两种方法设定：

1）利用内存中的坐标数据来设定
2）直接由键盘输入

后视点定向角可按如下三种方法设定：

1）利用内存中的坐标数据来设定
2）直接键入后视点坐标
3）直接键入设置的定向角
**方位角的设置需要通过测量来确定。

注：如何将坐标数据存入内存，可参阅11.4“直接键入坐标数据”和11.7.2“接收数据”

设置测站点的示例：
（利用内存中的坐标数据来设置测站点的操作步骤）
操作过程
操作
显示
①由数据采集菜单1/2，按F1（输入测站点)键,即显示原有数据。
F1

点号 ->PT-01
标识符 ：
仪高: 0.000 m
输入 查找 记录 测站

②按F4(测站)键
F4
测站点
点号： PT-01

输入 调用 坐标 回车

③按F1(输入)键
F1
测站点
点号： PT-01

回退 空格 数字 回车

④输入点号,按F4键*1)
输入点号

F4
点号 ->PT-11
标识符 ：
仪高: 0.000 m
输入 查找 记录 测站

⑤输入标识符，仪高*2）*3）
输入标识符

输入仪高
点号 ->PT-11
标识符 ：
仪高: 1.235 m
输入 查找 记录 测站

⑥按F3(记录)键

F3
点号 ->PT-11
标识符 ：
仪高-> 1.235 m
输入 查找 记录 测站
>记录? [是] [否]

⑦按F3(是)键,显示屏返回数据采集菜单1/3
F3
数据采集 1 / 2
F1： 输入测站点
F2： 输入后视点
F3： 测量 P↓

*1)参见2.10“字母数字输入方法”。
*2)标识符（标识符）可能通过输入编码库中登记号数的方法输入，为了显示编码库文件内容，可按F2（查找）键。
*3)如果不需要输入仪高（仪器高），则可按F3（记录）键。
在数据采集中存入的数据有点号，标识符和仪高
如果在内存中找不到给定的点，则在显示屏上就会显示“该点不存在”。

设置方向角示例：(*方位角一定要通过测量来确定。)
以下通过输入点号设置后视点将后视定向角数据寄存在仪器内
操作过程
操作
显示
①由数据采集菜单1/2
按F2（后视）,即显示原有数据
F2

后视点 ->
编码 ：
镜高 ： 0.000 m
输入 置零 测量 后视

②按F4(后视)键*1）
F4
后视
点号->

输入 调用 NE/AZ [回车]

③按F1(输入)键
F1
后视
点号 ：

回退 空格 数字 回车

④输入点号,按F4（ENT）键 *2)
按同样方法，输入点编码，反射镜高
*3）*4）
输入PT﹟F4

后视点 ->PT-22
编码 ：
镜高 ： 0.000 m
输入 置零 测量 后视

⑤按F3(测量)键
F3
后视点 ->PT-22
编码 ：
镜高 ： 0.000
