酒店客房管理系统设计说明书.doc

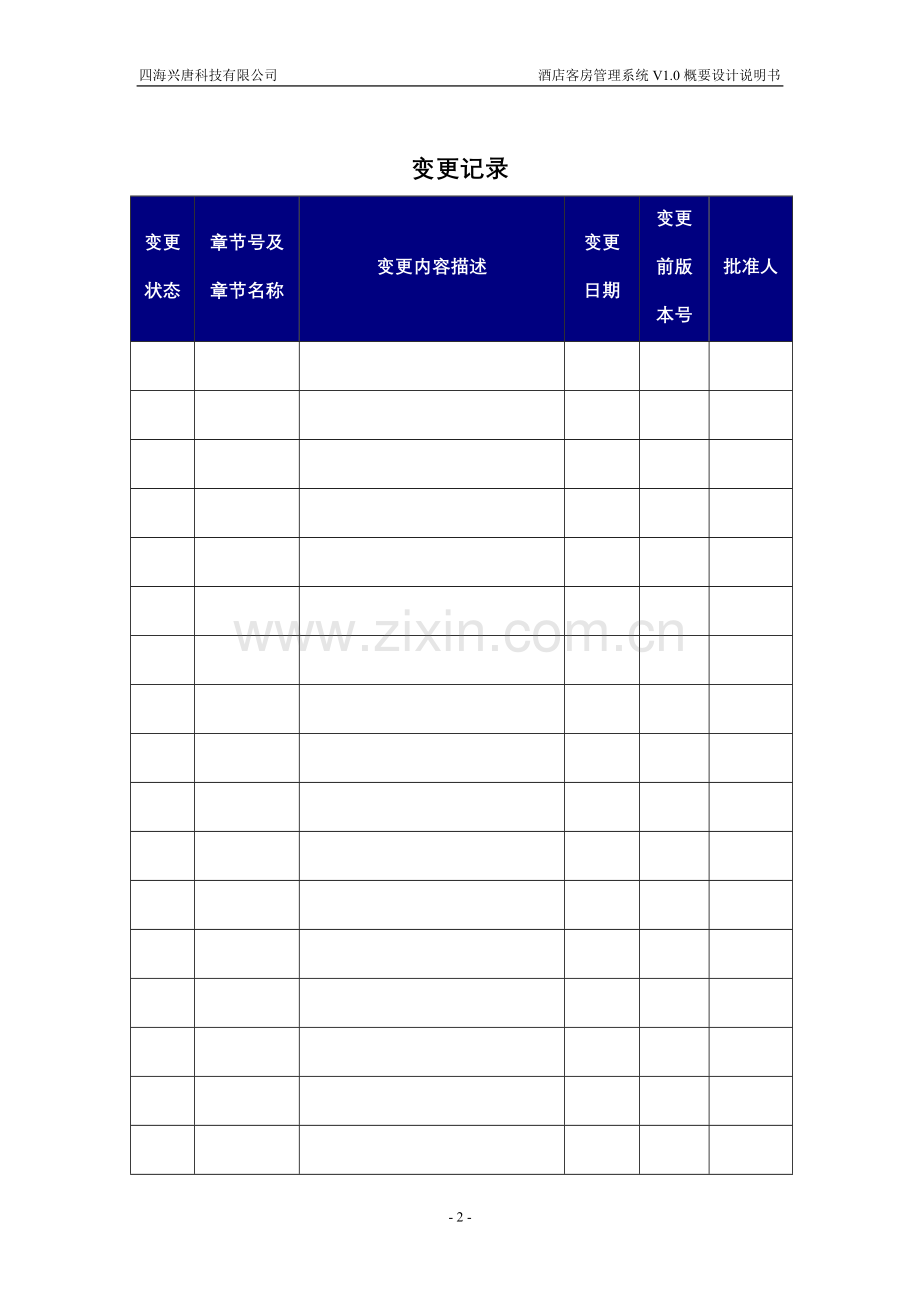

四海兴唐科技有限公司酒店客房管理系统V1.0概要设计说明书酒店客房管理系统概要设计说明书创 建 日 期2012年04月21日编 写 人最后修改日期 年 月 日审 核 人审 核 日 期 年 月 日批 准 人批 准 日 期 年 月 日变更记录变更状态章节号及章节名称变更内容描述变更日期变更前版本号批准人注：变更状态：C创建，A增加，M修改，D删除（注：当需求发生变化时，必须填写变更记录）目录1前言11.1编写目的11.2适用范围11.3术语定义11.4参考资料22产品/项目概述22.1产品/项目概述22.2存在的问题和风险22.3局限性22.4设计的前提条件22.5性能测试重点22.6设计的目的23总体设计33.1总体技术架构33.2客房信息维护模块43.2.1功能描述及结构组成43.2.2程序设计43.2.3数据流图43.2.4数据结构53.2.5界面描述63.2.6性能指标63.2.7用到的开源软件63.3顾客管理模块63.3.1功能描述及结构组成63.3.2程序设计63.3.3数据流图73.3.4数据结构73.3.5界面描述93.3.6性能指标93.3.7用到的开源软件93.4会员管理模块93.4.1功能描述及结构组成93.4.2程序设计93.4.3数据流图103.4.4数据结构103.4.5界面描述113.4.6性能指标113.4.7用到的开源软件113.5员工管理模块113.5.1功能描述及结构组成113.5.2程序设计113.5.3数据流图123.5.4数据结构123.5.5界面描述133.5.6性能指标133.5.7用到的开源软件133.6前台服务模块133.6.1功能描述及结构组成133.6.2程序设计143.6.3数据流图153.6.4数据结构163.6.5界面描述163.6.6性能指标163.6.7用到的开源软件163.7历史记录模块163.7.1功能描述及结构组成163.7.2程序设计163.7.3数据流图173.7.4数据结构173.7.5界面描述183.7.6性能指标183.7.7用到的开源软件183.8需求分配表183.9接口需求表184本版本的性能指标184.1测试环境184.2测试目标195运行设计195.1运行模块组合195.2运行控制206运行环境的配置206.1设备环境需求206.2软件环境需求207进度调整20- 21 -1 前言1.1 编写目的概要设计说明书，主要酒店客房管理系统开发组全体成员、项目管理部相关成员编写。是实现系统需求的概要说明，包括系统设计架构、功能模块设计、数据结构、以及运行设计等内容，将作为系统详细设计的主要依据。主要是给下一步设计人员做依据。同时给开发人员、测试人员、过程管理人员、质量保证人员做参考。1.2 适用范围本文档适用于开发人员、测试人员、质量保证人员。1.3 术语定义MyEclipse:优秀的WEB开发工具MyEclipse是Eclipse的插件，也是一款功能强大的JavaEE集成开发环境，支持代码编写、配置、测试以及除错Hibernate: Hibernate是一个开放源代码的对象关系映射(ORM)框架，它对JDBC进行了非常轻量级的对象封装，使得Java程序员可以随心所欲的使用对象编程思维来操纵数据库。Struts: Struts 2以WebWork为核心，采用拦截器的机制来处理用户的请求，这样的设计也使得业务逻辑控制器能够与Servlet API完全脱离开,负责MVC的ControlSpring: Spring 也表示是一个开源框架，是为了解决企业应用程序开发复杂性由Rod Johnson创建的。框架的主要优势之一就是其分层架构，分层架构允许使用者选择使用哪一个组件，同时为 J2EE 应用程序开发提供集成的框架。Spring使用基本的JavaBean来完成以前只可能由EJB完成的事情。然而，Spring的用途不仅限于服务器端的开发。从简单性、可测试性和松耦合的角度而言，任何Java应用都可以从Spring中受益。1.4 参考资料 酒店客房管理系统需求报告2 产品/项目概述2.1 产品/项目概述现代化的酒店组织庞大，服务项目多，信息量大，要想提高劳动生产，降低成本，提高服务质量和管理水平，进而促进经济效益，必须借助计算机来进行现代化的信息管理。酒店管理系统正是为此而设计的。优秀的酒店客房管理系统操作方便，灵活性好，系统安全性高，运行稳定。2.2 存在的问题和风险2.3 局限性基本限制：2.4 设计的前提条件 该产品是在MyEclipse下开发的，集成S2SH开发,采用TomCat7为应用服务器，数据库采用了Oracle 10g。2.5 性能测试重点客房录入，批量录入，以及信息汇总与统计2.6 设计的目的提高劳动生产，降低成本，提高服务质量和管理水平，进而促进经济效益。3 总体设计3.1 总体技术架构图3.1-1 技术架构图图3.1-1展现了该系统的总体技术架构：Client：客户端浏览器。HTML/JSP：前端视图层（View），用于发起用户请求request和显示服务器端响应response。符合JSP2.0、Servlet 2.4、JSTL 1.0标准。Action Control：struts控制器，通过配置xml文件初始化容器。符合JSP2.0、Servlet 2.4、JSTL 1.0标准 Service Action：业务流程模型（主要支持业务流转以及办理流程）。 DAO：数据访问对象，Hibernate提供整个项目的数据访问接口。 Database：Oracle 10g 数据库服务器。3.2 客房信息维护模块3.2.1 功能描述及结构组成对客房基本信息的维护，对客房服务项目信息的维护，对客房物品损坏赔偿信息的维护。由客房表，客房信息表，客房服务表和客房物品损坏赔偿表组成。 每个客房都有明确记录，是否入住。入住的时候只能选择空的房间入住，房间分为五种状态，空，入住，未打扫，装修，预定。 退房时用押金扣除房费和各种消费项目费用，如果有余留返回给顾客，如果不足则要求顾客补清。 退房后，房间状态变成未打扫。服务人员打扫后，房间变成空状态。3.2.2 程序设计客房表和客房信息表是多对一的关系。客房服务表和顾客消费表多对多关系。客房物品损坏赔偿表和顾客消费表存在多对多关系。客房物品损坏赔偿表和客房表存在多对多关系3.2.3 数据流图3.2.4 数据结构数据结构依照详细设计为准，此处描述需求内的主项数据信息。客房表标识数据名称描述约束条件1idPrimary key无2房间号3房间状态闲，入住，未打扫，装修,预定4备注5介绍客房类型表标识数据名称描述约束条件1idPrimary key无2房间类型3房间价格4床位5是否有窗户6是否独立卫浴客房服务项目表(包含数据字典内)标识数据名称描述约束条件1idPrimary key无2服务项目编号3服务项目名称4金额3.2.5 界面描述3.2.6 性能指标a. 测试连接数据源 响应时间；1秒b. 批量更新处理时间；=3秒c. 系统队列堵塞System Processor Queue Length：= 23.2.7 用到的开源软件3.3 顾客管理模块3.3.1 功能描述及结构组成对顾客信息进行维护，对顾客消费信息的维护，对顾客寄存物品管理，对顾客遗留的物品进行管理，对信誉不好的顾客加入黑名单。3.3.2 程序设计顾客的消费清单和顾客表存在一对多的关系。物品寄存和物品遗留表和顾客表存在这一对多的关系。黑名单和顾客表存在一对一的关系将顾客的寄存物品或遗留物品存放到物品寄存和物品遗留表内如果顾客的信誉度不好，将顾客存放到黑名单内。如果该顾客下次再次光临我店时，给予前台服务人员提示，该位顾客存在于黑名单内。3.3.3 数据流图3.3.4 数据结构顾客表标识数据名称描述约束条件1idPrimary key无2顾客姓名3性别4证件类型5证件号6手机号码7客房号8入住日期9员工编号10是否为会员11会员卡号12顾客的入住情况13退房时间顾客消费清单标识数据名称描述约束条件1idPrimary key无2消费项目编号3金额4消费时间5员工编号物品寄存和物品遗留表标识数据名称描述约束条件1idPrimary key无2顾客姓名3证件号4房间号5类型是物品寄存还是遗留6寄存时间、遗留时间7员工编号8备注9状态黑名单标识数据名称描述约束条件1idPrimary key无2证件类型3证件号4顾客姓名5员工编号6备注3.3.5 界面描述3.3.6 性能指标3.3.7 用到的开源软件3.4 会员管理模块3.4.1 功能描述及结构组成对会员信息进行维护。 会员升级n 可以主动申请银卡会员，如果为会员每次入住会得到100积分，并享受9.8折扣n 当积分累计到2000积分，可以升级到金卡会员，并享受9.5折扣 积分换礼 需要会员卡的 卡号 礼物 选项 兑换 兑换记录 向会员发送优惠信息到邮箱 查询会员入住明细3.4.2 程序设计兑换记录表和会员表存在着一对多的关系。如需兑换礼品，则在相应的会员的积分字段上扣除相应的积分。如果有优惠信息则给会员发送邮件3.4.3 数据流图3.4.4 数据结构会员表标识数据名称描述约束条件1idPrimary key无2卡号3会员类型普通会员，企业会员4姓名5性别6证件类型7证件号8手机号9邮箱地址10居住地址11邮政编码12积分13注册时间14入住次数15备注会员卡基本信息标识数据名称描述约束条件1idPrimary key无2卡级别3折扣信息兑换记录标识数据名称描述约束条件1idPrimary key无2礼品编号3礼品名字4积分5员工编号3.4.5 界面描述3.4.6 性能指标3.4.7 用到的开源软件3.5 员工管理模块3.5.1 功能描述及结构组成对员工信息进行维护3.5.2 程序设计员工表和角色表存在多对多的关系角色表和功能表存在多对多的关系3.5.3 数据流图3.5.4 数据结构员工表标识数据名称描述约束条件1idPrimary key无2员工编号唯一，5位数，全数字3员工姓名4身份证号5性别6出生日期7手机号码8住址9工龄10头像11员工状态12员工密码角色表标识数据名称描述约束条件1idPrimary key无2角色名称功能表标识数据名称描述约束条件1idPrimary key无2功能名称3URL4Mid自身5Pid父节点3.5.5 界面描述3.5.6 性能指标3.5.7 用到的开源软件3.6 前台服务模块3.6.1 功能描述及结构组成 入住n 每个客房都有明确记录，是否入住。入住的时候只能选择空的房间入住，房间分为五种状态，空，入住，未打扫，装修，预订 退房n 退房后，房间状态变成未打扫。服务人员打扫后，房间变成空状态。 换房 客房服务（清洗衣服，擦鞋服务，客房整理，订餐服务）n 客房服务和消费记录保存 入住过期提醒功能n 退房时需要缴清所有消费款项。每天15点为结账周期，超过15点则计另算一天 物品寄存功能 客人遗留物品处理机制 在住信息查询 黑名单 信息汇总，统计n 可以导出excel文件n 查询季度、年客房销售总额。n 查询会员占所有客户的比例。n 查询会员消费占全部消费的比例。 会员升级 积分兑换礼品 员工管理 对数据库维护n 数据字典维护n 初始化数据库n 备份数据库n 恢复功能3.6.2 程序设计 入住时，选取合适的房间状态，然后录入顾客相关信息和顾客的消费清单。如果顾客有物品寄存。则在物品寄存和物品遗留表内添加相应的信息。 如需换房，则将顾客表内的客房号改变为新的房间号，并把上一间房间的状态转为打扫。 退房时,将顾客此次入驻信息加入到历史备份表内，并定期清理顾客表中的内容。 加入checkbox空间实现一次性开多个房间。并按顺序录入顾客的信息。 当当前系统时间为15点是自动检索房间状态，如果没有退房，则提示前台服务人员要求顾客续费。 对顾客申请的客房服务，加入到顾客的消费清单表内 将顾客的寄存物品或遗留物品添加到相应的表内，并修改状态为：未领取。如果物品的主人领取后状态改为：已领取。并定期清理该表。 按条件查询客房的入住状态 信誉不好的顾客及时加入到黑名单内 信息汇总 查询 提交报告。3.6.3 数据流图3.6.4 数据结构3.6.5 界面描述3.6.6 性能指标3.6.7 用到的开源软件3.7 历史记录模块3.7.1 功能描述及结构组成对历史入住信息的维护，对历史顾客消费记录的维护。3.7.2 程序设计历史入住信息表和历史顾客消费记录存在着一对一的关系3.7.3 数据流图3.7.4 数据结构历史入住信息表 hiliinfo标识数据名称描述约束条件1idPrimary key无是否为会员True , False会员卡号2顾客姓名3性别4证件类型5证件号6客房号7入住日期8结算日期9备注历史顾客消费表hiexinfo标识数据名称描述约束条件1idPrimary key无2消费项目编号3金额4消费时间5员工编号6备注3.7.5 界面描述3.7.6 性能指标3.7.7 用到的开源软件3.8 需求分配表3.9 接口需求表标识功能模块名相关的功能模块名接口内/外部接口约束条件1无无无无4 本版本的性能指标4.1测试环境资源类型资源明细软件资源Windows2003 Server +sp1Windows XP +sp2 Office 2003Oracle10g，Tomcat5.5.23，JDK1.5_0_4硬件资源服务器端硬件配置：CPU Intel 酷睿i3 530以上内存 4G硬盘 空余80G以上人力资源XXX: 4人/月 = 4 * 26 * 2 = 208人/时 4.2测试目标使用自动化测试软件对被测系统进行压力测试（测试系统在饱和状态下系统的处理能力），获取测试数据，得出在目前各项硬件、网络环境下应用系统的性能表现。最后通过对测试数据的分析，找出系统性能瓶颈，评价系统的性能指标，指出稳定运行的最佳参数指标。测试关注如下性能指标： 1、MemoryPages/sec =802、MemoryPool Paged Bytes and Pool Nonpaged Bytes=固定值3、ProcessPrivate Bytes 非持续升高4、PhysicalDisk Disk Queue Length =35、System Processor Queue Length =26、Processor % Processor Time (_Total instance)=8590%7、Processor Interrupts/sec %InterruptTime =15%8、NetworkInterface Bytes Total/sec Bytes Total/sec =50%9、PhysicalDisk %Disk Time 80%10、Average Transaction Response Time8秒11、Throughput - Whole scenario 持续升高12、对数据库连接的管理能显著影响到整个应用程序的伸缩性和健壮性，影响到程序的性能指标.关注连接池泄漏.13、更新处理时间；=30秒14、数据的转换,传送时间(1W条)；=30秒15、图像呈显及树加载时间；=30秒5 运行设计5.1 运行模块组合 无5.2 运行控制无6 运行环境的配置6.1 设备环境需求服务器端：使用主流服务器，最低配置如下：CPU Intel 酷睿i3 530以上内存 4G硬盘 空余80G以上客 户 端：使用主流PC机，最低配置如下：CPU Intel E5200以上内存 1G6.2 软件环境需求服务器端：使用Windows2003 ServerSP1操作系统（其他操作系统如Linux、Unix等可根据需求满足）。客 户 端：操作系统：使用 Windows XPSP2浏 览 器：使用 MicroSoft IE6.0以上7 进度调整无
