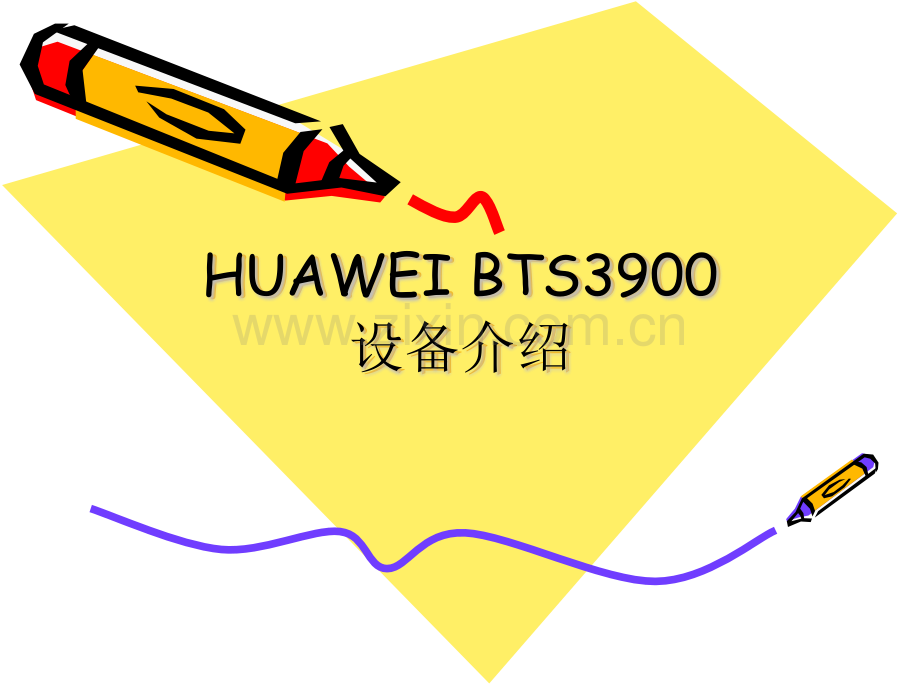

HUAWEIBTS设备介绍.pptx

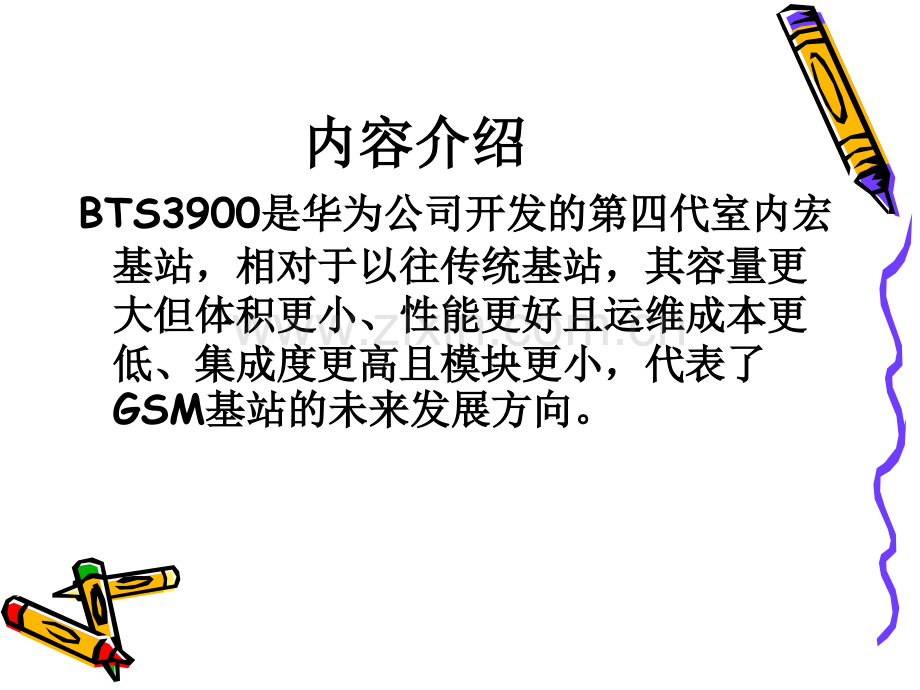

HUAWEI BTS3900HUAWEI BTS3900设备介绍设备介绍内容介绍内容介绍BTS3900是华为公司开发的第四代室内宏是华为公司开发的第四代室内宏基站，基站，相对于以往传统基站，其容量更相对于以往传统基站，其容量更大但体积更小、性能更好且运维成本更大但体积更小、性能更好且运维成本更低、集成度更高且模块更小低、集成度更高且模块更小，代表了，代表了GSM基站的未来发展方向。基站的未来发展方向。第四代基站组合及应用华为第四代基站产品形态丰富，满足不同应用场景的网络部署，可以为运营商提供完美的全网解决方案。华为第四代基站包括：室内宏基站BTS3900、室外宏基站BTS3900A、分布式基站DBS3900和紧凑型基站BTS3900E。BTS3900主要应用于高密度大话务量、机房租用成本高、空间受限的室内安装场景；BTS3900A主要应用于需要大容量覆盖的城市/郊区/农村的室外安装场景；DBS3900主要应用于需要广覆盖、站点建设困难的室外安装场景；BTS3900E主要用于室内覆盖和对热点地区的覆盖。第四代基站组合及应用培训目标u了解BTS3900产品功能和特性u掌握BTS3900硬件结构及功能u掌握BTS3900的典型配置u掌握BTS3900组网模式第一章第一章第一章第一章 BTS3900BTS3900基本概述基本概述基本概述基本概述第二章第二章 BTS3900硬件结构硬件结构第三章第三章BTS3900典型配置典型配置第四章第四章 BTS3900设备组网设备组网产品特点（一）结构简洁，多制式融合 BTS3900基站仅有两种基本功能模块，减少了备件数量，降低了维护成本。基本功能模块结合设备机柜可以形成分体式安装、堆叠安装等多种安装方式。BTS3900基站支持不同制式的模块共用机柜、共享传输、共享网管，实现多种制式的融合。产品特点（二）绿色基站，节省能耗 BTS3900基站通过引入多载波功放等硬件设计技术和一系列软件省功耗技术，可以大幅降低基站的能耗，构建绿色通信网络。第一章第一章 BTS3900基本概述基本概述第二章第二章第二章第二章 BTS3900BTS3900硬件结构硬件结构硬件结构硬件结构第三章第三章 BTS3900典型配置典型配置第四章第四章 BTS3900设备组网设备组网缩略语缩略语单板单板全称全称解释解释DRFUDouble Radio Filter Unit双密度射频滤波器单元双密度射频滤波器单元 BBUBase Band Unit基带处理单元基带处理单元 GTMUGSM Transmission&Management Unit for BBUGSM 主控传输单元主控传输单元UPEUUniversal Power and Environment interface Unit通用电源环境接口单元通用电源环境接口单元BSBCUniversal BBU Subrack Backplane Type C(2U)通用通用BBU基带背板基带背板UBFAUniversal BBU Fan Unit Type A(2U)通用通用BBU风扇单元风扇单元UEIUUniversal Environment Interface Unit通用环境接口单元通用环境接口单元UELPUniversal E1/T1 Lighting Protection unit 通用通用E1/T1防雷单元防雷单元CPRICommon Protocol Radio Interface 通用无线协议接口通用无线协议接口DCDU-01Direct Current Distribution Unit 直流配电单元直流配电单元GATMGSM Antenna and TMA Control Module GSM天线天线/塔放控制模块塔放控制模块PSUPower Supply Unit 电源供给单元电源供给单元PMUPower and Environment Monitoring Unit 电源和环境监控单元电源和环境监控单元第一节第一节第一节第一节 BTS3900BTS3900系统结构系统结构系统结构系统结构第二节第二节 BTS3900硬件组成硬件组成第三节第三节 射频单元工作模式射频单元工作模式BTS3900机柜外形 机柜尺寸:900mm（高）600mm（宽）450mm（深）底座尺寸:40mm（高）600mm（宽）420mm（深）重量:57kg(空)/142kg(满配置)BTS3900物理结构-48VDC单机柜满配置示意图+24VDC单机柜满配置示意图 220VAC单机柜满配置示意图BTS3900物理结构-48VDC堆叠安装满配置示意图BTS3900 机柜支持双机柜并柜、堆叠两种组合方式。一般优先并柜组合的方式，当机房空间不足时再采用堆叠组合的方式。BTS3900的功能与特性支持多频段PGSM900、EGSM900、GSM1800支持2路分集接收，4路分集接收，有效增强上行覆盖支持发射分集、PBT，有效增强下行覆盖支持基带跳频、射频调频、跳天线功能、动态MAIO功能，有效减少网络干扰，间接提高网络容量支持小区分层、同心圆和微蜂窝等多种应用BTS3900的功能与特性配置DRFU模块，单机柜最大支持12载波，最大配置S4/4/4，单站点最大支持36载波，最大配置S12/12/12。配置GRFU模块，单机柜最大支持36载波，最大配置S12/12/12，单站点最大支持72载波，最大配置S24/24/24。BTS与BSC之间支持星型、树形、链型、环型和混合组网等多种组网方式。BTS3900逻辑结构内容提要内容提要第一节第一节 BTS3900系统结构系统结构 第二节第二节第二节第二节 BTS3900BTS3900硬件组成硬件组成硬件组成硬件组成第三节射频单元工作模式第三节射频单元工作模式BTS3900硬件组成BTS 3900硬件包括:BBU DRFU DCDU-01 GATM PMU PSU FAN BOX基带处理单元-BBU硬件BBU的典型功耗值为的典型功耗值为50W。BBU采用盒式结构，所有对外接口均位于盒体的前面板上。采用盒式结构，所有对外接口均位于盒体的前面板上。BBU的单板包括：的单板包括：BSBC、UEIU、GTMU、UELP；模块包括：；模块包括：UBFU、UPEU。BBU逻辑结构近端维护台主控单元高速接口单元基站接口单元时钟单元BSCMMIAbis外同步时钟维护通道时钟DRFU控制通道业务数据通道帧号及时钟CPRIBBU监控单元环境监控总线开关量告警输入BBU硬件-BSBCBSBC单板为单板为BBU背板，共背板，共8个单板槽位，个单板槽位，2个电源槽位，个电源槽位，1个风个风扇槽位。扇槽位。提供背板接口，进行单板间的通信及电源供给。提供背板接口，进行单板间的通信及电源供给。主控单板主控单板GTMU占用占用5、6槽位，槽位，7号槽位支持号槽位支持3G产品的主控单产品的主控单板板 （2G,3G共共BBU时），其余为通用槽位。时），其余为通用槽位。BBU硬件单板-GTMU u BBU基本传输及控制功能实体，提供基准时钟、电源、维护接口和外部告警基本传输及控制功能实体，提供基准时钟、电源、维护接口和外部告警 采集接口，控制和管理整个基站。采集接口，控制和管理整个基站。u 主要功能：主要功能：负责BTS的控制、维护和操作。支持故障管理、配置管理、性能管理和安全管理。支持对风扇及电源模块的监控。集中供给和管理BTS时钟。提供时钟输出，用于测试。提供网口，用于终端维护。支持4路E1输入。提供与射频模块通信的CPRI接口。BBU硬件单板-GTMU GTMU单板端口说明单板端口说明接口接口类型型对应线缆说明明CPRI0CPRI5DLC连接器接器BBU与与RFU间的间的CPRI接口光纤接口光纤光信号传输输入、输出。光信号传输输入、输出。ETHRJ45连接器接器特制网线特制网线近端维护和调试。近端维护和调试。FE0RJ45连接器接器网线网线采用网线形式与机房内路由设备连接，采用网线形式与机房内路由设备连接，传输网络信息。传输网络信息。FE1DLC连接器接器光纤光纤采用光纤形式与机房内路由设备连接，采用光纤形式与机房内路由设备连接，传输网络信息。传输网络信息。USBUSB连接器接器-采用采用U盘自动进行软件升级。盘自动进行软件升级。TESTUSB连接器接器-根据具体的测试仪表进行时钟测试。根据具体的测试仪表进行时钟测试。E1/T1DB26公型公型连接器接器BBU E1/T1线线4路路E1/T1信号输入、输出。信号输入、输出。BBU硬件单板-GTMUGTMU单板指示灯说明单板指示灯说明 指示灯指示灯颜色颜色状态状态说明说明RUN绿色绿色 常亮常亮单板存在故障。单板存在故障。绿色绿色常灭常灭无电源输入或单板处于故障状态。无电源输入或单板处于故障状态。绿色绿色慢闪（慢闪（1s亮，亮，1s灭）灭）单板正常运行。单板正常运行。绿色绿色慢闪（慢闪（2s亮，亮，2s灭）灭）OML链路不正常。链路不正常。绿色绿色快闪（快闪（0.125s亮，亮，0.125s灭）灭）单板处于加载状态。单板处于加载状态。ALM红色红色常亮常亮告警状态，运行中存在故障。告警状态，运行中存在故障。常灭常灭无故障。无故障。ACT绿色绿色常亮常亮单板正常运行。单板正常运行。常灭常灭单板故障。单板故障。LIU0LIU3绿色绿色常亮常亮E1/T1近端告警。近端告警。快闪（快闪（0.125s亮，亮，0.125s灭）灭）E1/T1远端告警。远端告警。常灭常灭该链路没有使用或告警消失。该链路没有使用或告警消失。CPRI0CPRI5绿色绿色常亮常亮CPRI链路正常。链路正常。红色红色常亮常亮光模块接收异常告警。光模块接收异常告警。BBU硬件单板-UBFA UBFA模块为模块为BBU风扇盒模块，与主机通信，完成温控调速、风扇盒模块，与主机通信，完成温控调速、在位信息、在位信息、告警上报等；告警上报等；UBFA模块支持热插拔模块支持热插拔，包括风扇控制单板、包括风扇控制单板、风扇。风扇。面板标面板标识识颜颜色色状态状态含义含义STATE绿绿色色0.125s亮，亮，0.125s灭灭模块尚未注册，模块尚未注册，无告警无告警1s亮，亮，1s灭灭模块正常运行模块正常运行红红色色常亮常亮模块有告警模块有告警BBU硬件单板-UPEUUPEAUPEB面板标识面板标识连接器类连接器类型型说明说明PWR3V3+24V/-48V直流电直流电源输入源输入EXT-ALM1RJ45传输传输8路干结点告警路干结点告警信号信号EXT-ALM0RJ45MON1RJ45传输传输2路路RS485监控监控信号信号MON0RJ45UPEU模块为模块为BBU电源模块，支持电源模块，支持-48V/+24V直流输入，供电给直流输入，供电给BBU各单板、模块和风扇，为各单板、模块和风扇，为BBU提供环境监控信号。完成故障、在位监提供环境监控信号。完成故障、在位监控、版本等信息上报。控、版本等信息上报。BBU硬件单板-UEIU UEIU单板为单板为BBU环境接口单板，支持环境接口单板，支持8路开关量告警输入路开关量告警输入和和2路路RS485环境监控信号接入。环境监控信号接入。UEIU单板为选配单板，当环境接口不够用时配置该单板。单板为选配单板，当环境接口不够用时配置该单板。接口名接口名称称接口接口类型类型接口说明接口说明EXT-ALM1RJ45传输传输8路干结点告警信号路干结点告警信号EXT-ALM0RJ45MON1RJ45传输传输2路路RS485监控信号监控信号MON0RJ45BBU硬件连线 BBU和和DRFU、BSC、配套设备之间的线缆连接关系：保护地线、配套设备之间的线缆连接关系：保护地线、-48V 直流电源线、直流电源线、E1/T1线、线、E1转接线、告警信号线、转接线、告警信号线、FE接口信号线、接口信号线、BBU与与DRFU间的间的CPRI接口信号线、接口信号线、BBU与风扇间监控信号线等。与风扇间监控信号线等。GATM模块 GATM模块为天线和塔放控制模块，GATM模块为选配模块。GATM模块功能为：控制电调天线。实现TMA的馈电。上报电调天线控制告警信号。馈电电流监控功能。GATM模块 GATM面板接口面板接口接口接口连接器类型连接器类型用途用途ANT0SMA母型连接器母型连接器馈电以及传输电调天线控制信号。馈电以及传输电调天线控制信号。ANT1SMA母型连接器母型连接器馈电。馈电。ANT2SMA母型连接器母型连接器馈电以及传输电调天线控制信号。馈电以及传输电调天线控制信号。ANT3SMA母型连接器母型连接器馈电。馈电。ANT4SMA母型连接器母型连接器馈电以及传输电调天线控制信号。馈电以及传输电调天线控制信号。ANT5SMA母型连接器母型连接器馈电。馈电。COM1RJ45连接器连接器与与BBU互连。互连。COM2RJ45连接器连接器提供扩展提供扩展RS485接口，可用来级联其他设备。接口，可用来级联其他设备。-48V7W2电源连接器电源连接器接入接入-48V电源。电源。GATM模块 指示灯说明指示灯说明指示灯指示灯颜色颜色说明说明状态状态含义含义RUN绿色绿色 运行指示运行指示灯灯慢闪（慢闪（2s亮，亮，2s灭）灭）电源输入正常，与电源输入正常，与BBU通信不正通信不正常。常。慢闪（慢闪（1s亮，亮，1s灭）灭）运行正常，与运行正常，与BBU通信正常。通信正常。灭灭无电源接入，或模块有故障。无电源接入，或模块有故障。ACT绿色绿色 业务运行业务运行指示灯指示灯亮亮AISG链路正常。链路正常。灭灭AISG链路不正常。链路不正常。不定周期快闪不定周期快闪进行进行AISG链路传输。链路传输。ALM红色红色 告警灯告警灯亮亮模块有告警，如过流告警。模块有告警，如过流告警。灭灭模块运行正常。模块运行正常。DCDU-01模块 DCDU-01模块（10路）为直流配电单元，提供10路-48V DC输出。DCDU-01模块（10路）功能为：接入-48V DC直流电源。为机柜内其它单板、模块提供10路-48V DC电源。实现差模10kA、共模15kA的防雷能力，提供防雷失效干节点。DCDU-01模块 面板接口面板接口 名称名称面板标识面板标识说明说明电源输电源输入端子入端子NEG(-)DCDU-01低电平输入接线端子。低电平输入接线端子。RTN(+)DCDU-01高电平输入接线端子。高电平输入接线端子。电源输电源输出接口出接口SPARE2，SPARE1，BBU，FAN，RFU5RFU010路输出电源接口，给路输出电源接口，给BBU、DRFU、GATM及风扇盒等供电。及风扇盒等供电。电源开电源开关关SPARE2，SPARE1，BBU，FAN，RFU5RFU010路输出的开关，控制路输出的开关，控制BBU、DRFU、GATM及风扇盒电流的通断。及风扇盒电流的通断。告警输告警输出接口出接口SPD ALM干节点告警输出接口。干节点告警输出接口。PSU模块 PSU模块为电源转换模块。模块为电源转换模块。PSU模块（模块（DC/DC）功能为：）功能为：将+24V DC转换成-48V DC。监测模块故障（输出过压、无输出、风扇故障）告警、模块保护（过温、输 入过欠压保护）告警以及掉电告警。PSU模块（模块（AC/DC）功能为：）功能为：将220V AC转换成-48V DC。监测模块故障（输出过压、无输出、风扇故障）告警、模块保护（过温、输 入过欠压保护）告警以及掉电告警。监测蓄电池充放电信息。FAN 模块 风扇盒模块对机柜进风口和风扇盒内温度进行监控，控制风扇转速，实 现对机柜的通风散热。FAN模块模块面板端口模块面板端口接口类型接口类型接口丝印接口丝印连接器类型连接器类型说明说明电源接口电源接口“-48V”3V3电源连接器电源连接器用于用于-48V DC电源接入。电源接入。温度传感器接口温度传感器接口“SENSOR”RJ45连接器连接器用于连接外部温度传感器。用于连接外部温度传感器。通信接口通信接口“COM OUT”RJ45连接器连接器用于级连下级用于级连下级FAN模块。模块。“COM IN”RJ45连接器连接器用于与上级单板模块通信。用于与上级单板模块通信。模块指示灯模块指示灯指示灯指示灯颜色颜色状态状态说明说明RUN绿色绿色快闪快闪(0.125s亮，亮，0.125s灭灭)表示模块与表示模块与BBU未建立通信，模块运行未建立通信，模块运行正常。正常。慢闪慢闪(1s亮，亮，1s灭灭)表示模块与表示模块与BBU建立通信，模块运行正建立通信，模块运行正常。常。常灭常灭无电源输入，或模块故障。无电源输入，或模块故障。ALM红色红色慢闪慢闪(1s亮，亮，1s灭灭)模块有告警。模块有告警。常灭常灭模块无告警。模块无告警。第一节第一节 BTS3900系统结构系统结构第二节第二节 BTS3900硬件组成硬件组成第三节第三节第三节第三节 射频单元工作模式射频单元工作模式射频单元工作模式射频单元工作模式射频单元BTS3900射频单元包括两种射频模块：DRFU和GRFU，可以混合使用到一个机柜或者一个小区，可以进行灵活扩容DRFU(Double Frequency Unit)模块是双密度射频滤波单元，一个DRFU完成两个载波的处理，主要适用于中小容量的应用场景GRFU（Gsm Radio Frequency Unit）是基于多载波技术设计的射频滤波单元，一个GRFU完成六个载波的处理，主要适用于大容量的应用场景BTS3900配置原则BBU配置原则 中继线最少原则。根据业务需求实际进行中继线配置，同时组网时尽量考虑已经启 用的传输节省功能。电源板最少原则：在可能的情况下，尽量采用单电源配置方式。DRFU之间尽量采用星型方式。DRFU配置原则DRFU模块不支持S11分扇区使用、支持3模块S33应用，每个S1需要独占一个DRFU模块，不能与其它小区共用DRFU模块。S4以下单天馈（两个天馈通道），S4S8双天馈，S8S12三天馈。一般BTS3900只推荐使用在S444配置及以下。发射通道不合路原则，考虑到合路存在功率损耗的问题和尽量降低基站的能耗指标，DRFU尽量选择不合路配置。DRFU单板内部结构示意图DRFU内部集成了2个载频、2个双工器，支持天馈直出。DRFU的RX_IN/RX OUT接口支持2个DRFU接收分路的互连，用于实现跨DRFU的主分集接收。DRFU硬件单板端口端口接头类型接头类型说明说明ANT1N型母头型母头连接连接1/2跳线。跳线。ANT2CPRI0SFP型母头型母头用于连接用于连接BBU或者上级级联或者上级级联DRFU。CPRI1用于连接下级级联用于连接下级级联DRFU。RX1 inQMA型母头型母头天线通道天线通道1分集接收信号输入。分集接收信号输入。RX1 out天线通道天线通道1分集接收信号输出。分集接收信号输出。RX2 in天线通道天线通道2分集接收信号输入。分集接收信号输入。RX2 out天线通道天线通道2分集接收信号输出。分集接收信号输出。PWR7W2 型电源接头型电源接头电源输入。电源输入。u 面板端口DRFU逻辑结构u DRFU模块主要完成基带信号和射频信号的调制解调、数据处理、合分路模块主要完成基带信号和射频信号的调制解调、数据处理、合分路 等功能。等功能。u 主要由如下功能模块组成：主要由如下功能模块组成：高速接口模块 信号处理单元 功放单元 双双工单元DRFU硬件单板u 面板指示灯指示灯指示灯状态状态含义含义RUN亮亮电源输入正常电源输入正常,但但BBU有问题。有问题。灭灭没有电源输入或模块损坏。没有电源输入或模块损坏。闪烁闪烁(0.5Hz)模块正常。模块正常。闪烁闪烁(4Hz)正在加载软件或者正在启动。正在加载软件或者正在启动。ALM亮亮故障告警。故障告警。灭灭无告警。无告警。ACT亮亮模块连接到模块连接到BBU,运行正常。运行正常。灭灭与与BBU无连接。无连接。闪烁闪烁(0.5Hz)DRFU模块被测试中。模块被测试中。DRFU硬件单板u 面板指示灯指示灯指示灯状态状态含义含义VSWR灭灭无无VSWR告警。告警。闪烁闪烁(0.5Hz,红色红色)只有只有ANT 2端口产生端口产生VSWR告警。告警。闪烁闪烁(1Hz,红色红色)ANT 1 和和ANT 2端口均产生端口均产生VSWR告告警。警。亮亮(红色红色)只有只有ANT 1端口产生端口产生VSWR告警。告警。CPRI0亮亮(绿色绿色)CPRI 连接正常。连接正常。亮亮(红色红色)接收信号失败。接收信号失败。闪烁闪烁(0.5Hz,红色红色)CPRI 链路产生失锁错误。链路产生失锁错误。CPRI1亮亮(绿色绿色)CPRI 连接正常。连接正常。亮亮(红色红色)接收信号失败。接收信号失败。闪烁闪烁(0.5Hz,红色红色)CPRI 链路产生失锁错误。链路产生失锁错误。DRFU功能u DRFU模块主要完成基带信号和射频信号的调制解调，数据处理、合分路等功能u发射通道：采用直接变频技术，将信号调制到GSM发射频段，经滤波放大或合并后，由双工滤波器送往天馈系统发射u接收通道：将接收信号下变频至中频信号，并进行放大处理、数模转换、数字下变频、匹配滤波、AGC后发送给BBU进行处理u支持精细驻波检测uCPRI接口时钟的产生、CPRI接口时钟的失步恢复以及告警检测功能DRFU收发天馈配置单天馈双接收DRFU单个天馈发射，主分集接收。双天馈DRFU两个收发天馈，主分集接收。双天馈四接收每个DRFU配置两个收发天馈，可以配置两个DRFU双拼实现载波的四路分集接收。DRFU单板发射模式和接收模式DRFU发射模式发射合路或独立PBT发分集DRFU接收模式主分集接收四路分集接收DRFU单板发射模式-发射合路或独立发射独立发射独立发射合路发射合路Interface Processing UnitDUPDUPCPRI0CPRI1ANT1ANT2Interface Processing UnitDUPDUPCPRI0CPRI1ANT1ANT2DRFU单板发射模式单板发射模式-PBT模式模式PBT模式下，DRFU工作于单载波模式。PBT模式下，下行信号从通道1发射。Interface Processing UnitDUPDUPCPRI0CPRI1ANT1ANT2DRFU单板发射模式单板发射模式-发分集模式发分集模式发分集模式下，DRFU工作于单载波模式。发分集模式可以基站提高下行信号的质量。发分集模式下，同一个载波的下行信号从通道1和通道2进行2路发射，人为制造多径，这样的发送方式可以增加手机的下行接收电平。Interface Processing UnitDUPDUPCPRI0CPRI1ANT1ANT2DRFU单板接收模式单板接收模式-主分集接收主分集接收主分集模式下，DRFU板可以工作于双载波模式。每一个载波的接收信号分别来自于2个天馈。下图中，1个载波的接收信号来自于本DRFU的A和B通道。但是在双拼方案里，其接收信号可能来自于另一个DRFU的天馈通道。CPRI0CPRI1Interface Processing UnitDUPDUPANT1ANT2RX-INRX_OUT主分集接收的第二路信号也可能来自于第二个DRFU。DRFU单板接收模式单板接收模式-四路分集接收四路分集接收四路接收模式下，DRFU板工作于单载波模式。每一个载波的接收信号分别来自于4个天馈通道。必须选择“双天馈四接收”才能支持本模式。CPRI0CPRI1Interface Processing UnitDUPDUPANT1ANT2RX-INRX_OUT另外两路信号从另外的DRFU接入。GRFU功能u GRFU模块是基于多载波技术设计的射频滤波单元，一个GRFU模块最多可完成六个载波的处理uGRFU模块与DRFU模块一样，主要完成基带信号和射频信号的调制解调、数据处理、合分路等功能uGRFU模块主要新增功能：具有功率共享功能，可提高网络覆盖、降低网络的干扰和功耗，并降低设备成本多载波技术介绍u 多载波技术实现原理：多个载波使用一条射频通道、共用一组功放。多载波技术实现原理：多个载波使用一条射频通道、共用一组功放。u 多载波架构特性：多载波架构特性：数字中频合路取代模拟射频合路，无合路损耗。部分射频前端器件与载频单元集成，简化基站架构。单载波单载波多载波多载波GRFU逻辑结构GRFU 模块内部主要包括：高速接口模块、信号处理单元、功放单元和双工单元。GRFU 系统原理u GRFU模块内部主要包括：高速接口模块、信号处理单元、模块内部主要包括：高速接口模块、信号处理单元、功放单元和双工单元。功放单元和双工单元。PALNALNA接收信号处理单元发射信号处理单元高速接口单元CPRIBBUTX/RXARXBRX OUTARX INBGRFUDUPTRXGRFU配置原则小区配置1个GRFU模块最大支持S6，配置2个GRFU模块最大支持S12，配置大于S12，只能增加GRFU模块和天馈来实现单GRFU模块不支持跨小区配置，且每小区单个双极化天馈最大配置2个GRFU模块GRFU和BBU组网方式单柜时采用星型连接；双机柜安装时，考虑槽位和模块对应关系，每机柜内采用2级级联的方式实现，跨击溃不级联原则当BBU与GRFU采用星链型组网时，每个链上GRFU支持3级级联，则一个BBU能够支持6*3=18个GRFUGRFU配置原则频点、载频配置频点、载频配置 由于GRFU产品特性要求每个GRFU模块的频点集合中任意两个频点间隔不能大于15MHZ，若小区频点的间隔超过15MHZ，可考虑用2个或多个GRFU模块实现 一般情况下，若采用2个GRFU模块时建议载波数平均分配到2个模块中，如S8的配置，2个GRFU为4+4，S7的配置为3+4；若有带宽限制可以支持3+5或2+6的配置u GRFU面板端口与面板端口与DRFU面板端口对比面板端口对比端口GRFU位置DRFU位置射频收发射频收发共用接口共用接口ANT_TX/RXA下下ANT1上上ANT_RXB上上ANT2下下CPRI接口接口CPRI0下下CPRI0上上CPRI1上上CPRI1下下射频接收射频接收信号互连信号互连接口接口RX_INB上上Rx_1 inRx_1 outRX_OUTA下下Rx_2 inRx_2 out监控接口监控接口MON有有无无GRFU与DRFU射频指标项目指标频段支持频段接收频段(MHz)发射频段(MHz)EGSM 900M880915925960PGSM 900M890915935960GSM 1800M1710178518051880容量单机柜最大12载波，单小区最大24载波单站点最大36载波，最大配置为S12/12/12接收灵敏度接收独立2分集接收4分集接收-113dBm-116dBm-118.5dBm输出功率900M(GMSK/8PSK)非合路：45W/30W合路：20W/14WPBT：71W/47W1800M(GMSK/8PSK)非合路：40W/26W合路：18W/12WPBT：63W/42W DRFU射频指标GRFU与DRFU射频指标项目指标频段支持频段接收频段(MHz)发射频段(MHz)EGSM 900M880915925960PGSM 900M890915935960GSM 1800M17101755180518501740178518351880GSM 1900M18501890193019701870191019501990容量单机柜最大36载波，单小区最大24载波单站点最大72载波，最大配置为S24/24/24接收灵敏度接收独立2分集接收-113dBm-116dBm输出功率（Class2）900M/1800M/1900M(GMSK/8PSK)功率共享：3TRX：31W/20W4TRX：27W/17W5TRX：20W/13W6TRX：16W/10W功率不共享：3TRX：27W/17W4TRX：20W/13W5TRX：12W/8W6TRX：10W/6.6WGRFU射频指标功率共享介绍功率共享：当基站下行功控打开时，考虑到移动台在小区的位置分布，小区的实际输出功率总和总是小于等于“载波最大输出功率*载波数”。如果在估算出呼叫所需功率的基础上，把不同功率需求的呼叫按照一定规则组合到不同时隙中，可进一步增大小区 输出功率之和小于“载波最大输出功率*载波数”的概率。甚至可以把小区最大输出功率之和减小为一个远小于“载波最大输出功率*载波数”的值。这样可以进一步降低网络的干扰和功耗，并降低设备成本功率共享主要优点：总的静态输出功率不变的前提下提高覆盖，相当于提高了功放的效率。第一章第一章 BTS3900基本概述基本概述第二章第二章 BTS3900硬件结构硬件结构第三章第三章第三章第三章 BTS3900BTS3900典型配置典型配置典型配置典型配置第四章第四章 BTS3900设备组网设备组网DRFU 典型配置S1(发射独立或合路/发分集)S2(发射独立或合路）DRFU 典型配置S2(PBT)射频配线S3(发射独立或合路)射频配线S4(发射独立或合路)射频配线DRFU 典型配置S3/3 射频配线(3DRFU 模块)DRFU 典型配置S2 四接收分集射频配线DRFU 典型配置S2(发分集)射频配线S4(发射独立)射频配线DRFU 典型配置S5(发射独立或合路)射频配线S6(发射独立或合路)射频配线DRFU 典型配置S7(发射独立或合路)/S8(发射独立或合路)射频配线GRFU 典型配置u 单模块（单模块（S3-S6）。）。u 双通道，单发双收。双通道，单发双收。小区配置1个GRFU+1副双极化天线时，采用一发二收 配置，ANT_TX/RXA口实 现收发双工，ANT_RXB实现接收功能。GRFU 典型配置u 双模块互联（双模块互联（S7-S12）。）。u 单通道，单发双收。单通道，单发双收。每个模块的ANT_TX/RXA口实现收发双 工，2个模块之间通过射频互联口互相提 供接收信号，实现接收分集。GRFU 典型配置u 单模块。单模块。u 单通道，单发单收。单通道，单发单收。主要用于室内覆盖场景。ANT_TX/RXA口实现收发双工。GRFU 典型配置u 单模块。单模块。u 双通道，单发单收。双通道，单发单收。主要应用于地铁。ANT_TX/RXA口仅实现发射功能，ANT_RXB仅实现接收功能。DRFU与GRFU混合配置一个DRFU 和一个GRFU 共一副双极化天线时，DRFU 和GRFU 收发模式的典型配置为：DRFU 配置为“单通道单发双收”。GRFU 配置为“单通道单发双收”。DRFU与GRFU混合配置一个DRFU 和一个GRFU 配置两副双极化天线时，DRFU 和GRFU 收发模式的典型配 DRFU 配置为“双通道双发双收”。GRFU 配置为“双通道单发双收”。DRFU与GRFU混合配置2 个DRFU 和1 个GRFU 配置两副双极化天线时，DRFU 和GRFU 收发模式的典型配置为：DRFU 配置为“单通道单发双收”。GRFU 配置为“双通道单发双收”。第一章第一章 BTS3900基本概述基本概述第二章第二章 BTS3900硬件结构硬件结构第三章第三章 BTS3900典型配置典型配置第四章第四章第四章第四章 BTS3900BTS3900设备组网设备组网设备组网设备组网BTS3900设备组网概述BTS组网BTS与BSC之间支持星型、链型、树型和环型组网方式。E1/T1传输方式可以用于BBU和BSC或者传输设备的互连，光纤方式和网线方式可以用于BBU和路由设备的互连。射频单元（RFU）组网DRFU与BBU之间支持星形、链型和环形组网方式。DRFU与BBU之间支持光纤方式。BTS组网BTS与BSC之间支持星型、链型、树型和环型组网方式。星型组网 树型组网 链型组网 环型组网射频单元（RFU）组网RFU与BBU之间支持星型,链型和环型组网方式。感谢聆听！感谢聆听！
