GeoFrame出构造图.pptx

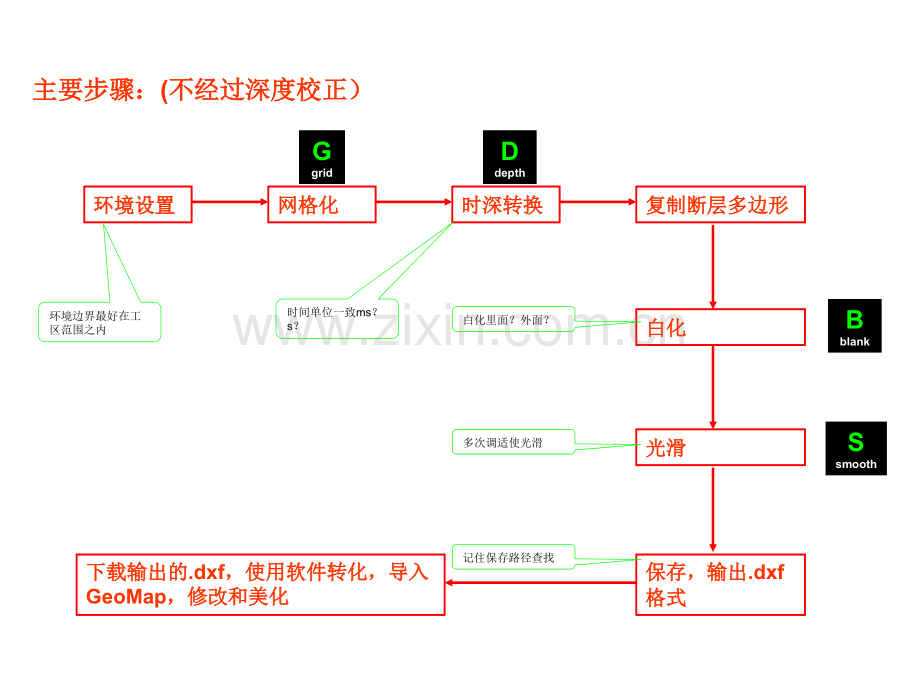

GeoFrame出构造图与GeoMap成图2014-03环境设置环境设置网格化网格化时深转换时深转换复制断层多边形复制断层多边形白化白化光滑光滑主要步骤：主要步骤：(不经过深度校正）不经过深度校正）保存，输出保存，输出.dxf格式格式环境边界最好在工区范围之内时间单位一致ms？s？白化里面？外面？多次调适使光滑记住保存路径查找下载输出的下载输出的.dxf，使用软件转化，导入，使用软件转化，导入GeoMap，修改和美化，修改和美化G gridD depthB blankS smooth环境设置环境设置网格化网格化时深转换时深转换深度校正深度校正白化白化光滑光滑主要步骤：（完整的步骤主要步骤：（完整的步骤G-D-T-B-S）保存，输出保存，输出.dxf格式格式环境边界最好在工区范围之内时间单位一致ms？s？白化里面？外面？多次调适使光滑记住保存路径查找下载输出的下载输出的.dxf，使用软件转化，导入，使用软件转化，导入GeoMap，修改和美化，修改和美化G gridD depthB blankS smoothT Tie Grid to data复制断层多边形复制断层多边形几点说明：1、环境边界不能超过工区范围；2、时深转化时注意单位一致，一定要检查；3、白化时需要断层多边形，断层多边形的复制只要在白化前完成就行；4、白化和光滑可以互换，无所谓前后；5、如果不进行深度校正，该步骤可以省去。点击（双击）选New Run或任选一个都行1、构造图在CPS-3模块，打开VIZ&MAPING2、New Run之后出现以下两个界面先创建出图环境，设置网格大小和出图范围(为矢量化做准备）创建出图的环境如果有创建好的环境也可以选择输入名字（一般与构造层位一致，如wz-Ng4）输入名字后，设置网格大小，一般为5050，当然越小越精细，一些微伏构造都能显示出来，但不会很光滑X、Y的最大值和最小值，从basemap上读取G grid设置出图范围：A、Seis3DV的设置选X选Y点击此处点击此处选取X、Y后点击OK选取X、Y后Seis3DV右下角的显示效果G gridX轴Y轴方框所框为出图的范围Y轴最大值X、Y轴最小值读取Y轴最小值读取Y轴最大值读取X轴最大值读取X轴最小值X轴最大值要先填写入名字间隔，即网格大小，为25mX25m在上面的间隔值的情况下，间隔个数设置好了以后，点击设置好了以后，点击OK，环境建成成功。环境建成成功。Seis3DV右下角读取数据右下角读取数据设置出图范围：B、Basemap与Seis3DV交互读取设置范围G grid3、网格化点击此处，使变红查找并选择对应的层位，应选取Default Time对应的层位，即原始的时间层位（*号为查找所有，如加入约束条件，格式为：*ccc*样式，即前后都有*号，中间为约束条件）选取好相应层位后，点击选取好相应层位后，点击OK。选择Default Time即原始的时间剖面G grid3、网格化如果找不到层位，可能是因为工区为非正交网格非正交网格，对策如下：G grid非正交网格非正交网格G grid非正交网格非正交网格G grid3、网格化点击此处，使变红选择好层位，接着选择相应的断层选取好相应断层后，点选取好相应断层后，点击击OK。断层多边形不用选断层多边形不用选G grid3、网格化点击此处，使变红选择好层位，接着选择相应的断层断层多边形不用选输出网格设置命名输出的网格名字后，点命名输出的网格名字后，点击击OK。一般网格化。一般网格化Gridding用用G代替，便于查找。代替，便于查找。点击点击OK。会出现右边。会出现右边的对话框，点击的对话框，点击OK。然后再运行然后再运行，直，直接点击接点击OK。G grid3、网格化-查看网格化的效果完成以上步骤，点击OK后，在这个窗口显示运算的结果及相关信息。点击这里，查看网格化的效果默认的当前层位的网格化，如果不是，点击下方的Pick Set选择相应的层位。Faults同理。G grid3、网格化-查看网格化的效果点击这里，查看网格化的效果默认的当前层位的网格化，如果不是，点击下方的Pick Set选择相应的层位。Faults同理。等值线的设置断层的设置开始的等值线间隔，输入自动计算自动计算自动计算几根一标注现在该处时间为现在该处时间为s s，要设置，要设置成与速度的时间单位相匹成与速度的时间单位相匹配，同为配，同为s s或或msms。G grid3、网格化-时深转换时深转换放大（拉框）缩小等值线为时间值，需进行时深转换，将时间值变换成深度值。边界外的等值线插值计算而得。转换之前要确保地震时间的单位和速度单位一致转换之前要确保地震时间的单位和速度单位一致时深关系选择命名输出的名字，时深转换一般用D表示，便于查找。G grid3、网格化-查看网格化的效果G grid时深转换选速度选层位输出层位名字OKD depth校正数据输入：T Tie Grid to dataPrn数据格式依次对应依次对应输入数据文件名校正T Tie Grid to data选择对应的层位选择时深转换后的网格输入校正后的名字选择校正的数据文件4、白化放大（拉框）缩小断层断层copycopy白化之前，先将断层复制为多边形：选择相应的断层，进行copy选择多边形输入新名字，便于查找的名字，一般用fb做后缀Copy完成后，这里出现复制的断层多边形。然后就可以白化了复制断层多边形复制断层多边形B blank4、白化放大（拉框）缩小等值线为时间值，需进行时深转换，将时间值变换成深度值。边界外的等值线插值计算而得。白化白化命名输出的名字，时深转换一般用D表示，便于查找。选择白化的对象点击，点击，使变红使变红输入新名字。一般用B为后缀，Blank。然后OK点击，点击，使变红使变红选择刚才复制的断层多边形，然后OK选择白化断层的里面还是外面：已经闭合的断层，选择白化里面。最后最后OKOKB blank4、白化-显示B blank5、光滑smooth放大（拉框）缩小等值线为时间值，需进行时深转换，将时间值变换成深度值。边界外的等值线插值计算而得。白化白化最后最后OKOK选择白化后的层位可以连通断层一起光滑，但不要选择下面的Polygon，会影响光滑效果点击，点击，使变红使变红点击，点击，使变红使变红输入新名字。一般用S为后缀，smooth。然后OKS smooth越大越光滑经验：这样的组合光滑效果很理想8155、光滑smoothS smooth6、输出2.2.保存保存1.1.显示光显示光滑后效果滑后效果选择光滑后的层位，并带上断层点击这里是变红。点击这里是变红。不要显示标注，不要显示标注，带标注输出来的带标注输出来的线是被标注隔开线是被标注隔开的，线断开。的，线断开。设置好后，设置好后，OKOK输入层位名字设置好后，设置好后，OKOK输输出出6、输出3.3.输出输出以3D输出，2D输出来不带深度值文件以dxf格式输出；文件名不能改，否则输不出来接在后面输入文件名字，一般以层位命名s10_Ed_ccc切记：记住文件保存所在位置，以便找寻切记：记住文件保存所在位置，以便找寻选择刚才保存的构造图，类型为Map，点击OKOKOK后，图件后，图件输出完毕，输出完毕，到到ftpftp相应相应的所在查找的所在查找文件，并复文件，并复制出来。制出来。输输出出7、Geomap成图输出来的文件为dxf格式，从ftp中复制出来，在复制一份并改名为surfer.dxf，并将其放进D盘的根目录。从ftp中复制出来的源文件改名为surfer.dxfD盘根目录放进放进D盘根目录盘根目录点击运行。根据GF的版本做相应的选择。然后出现GEOMAP.TXT文件打开打开Geomap，新建图层，新建图层，点击确定，在D盘找到GEOMAP.TXT文件输入。成成图图7、Geomap成图在Geomap上输入的原始构造，等值线没有加粗，有待美观成成图图人工按照等值线5根一加粗，2根一标注的话，工作量太大，可以借用标注和加粗工具完成7、Geomap成图开始标注几根一标注开始加粗几根一加粗加粗线宽普通线线宽断层线宽少于几个点的线不标注？少于几个点的线将删除？几个点一抽稀？原始构造线加粗和标注后构造线最后将GEOMAP.TXT和GOD.TXT加载进Geomap，再进行美观编辑。断层的上下盘对照GF修改成成图图GeoFrame出构造图与GeoMap成图2013-09成成图图
