暗龙骨吊顶技术质量交底记录样本.doc

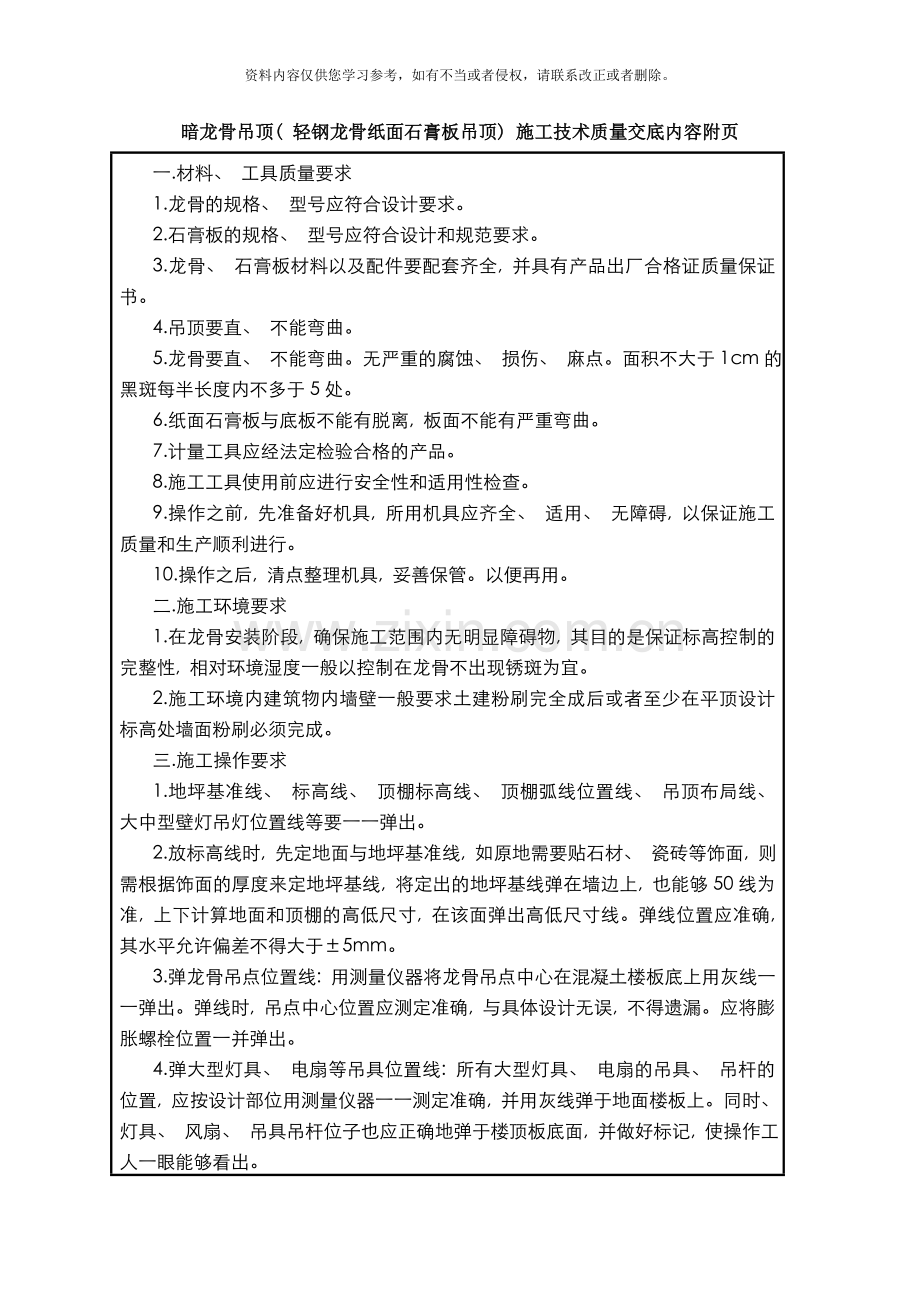

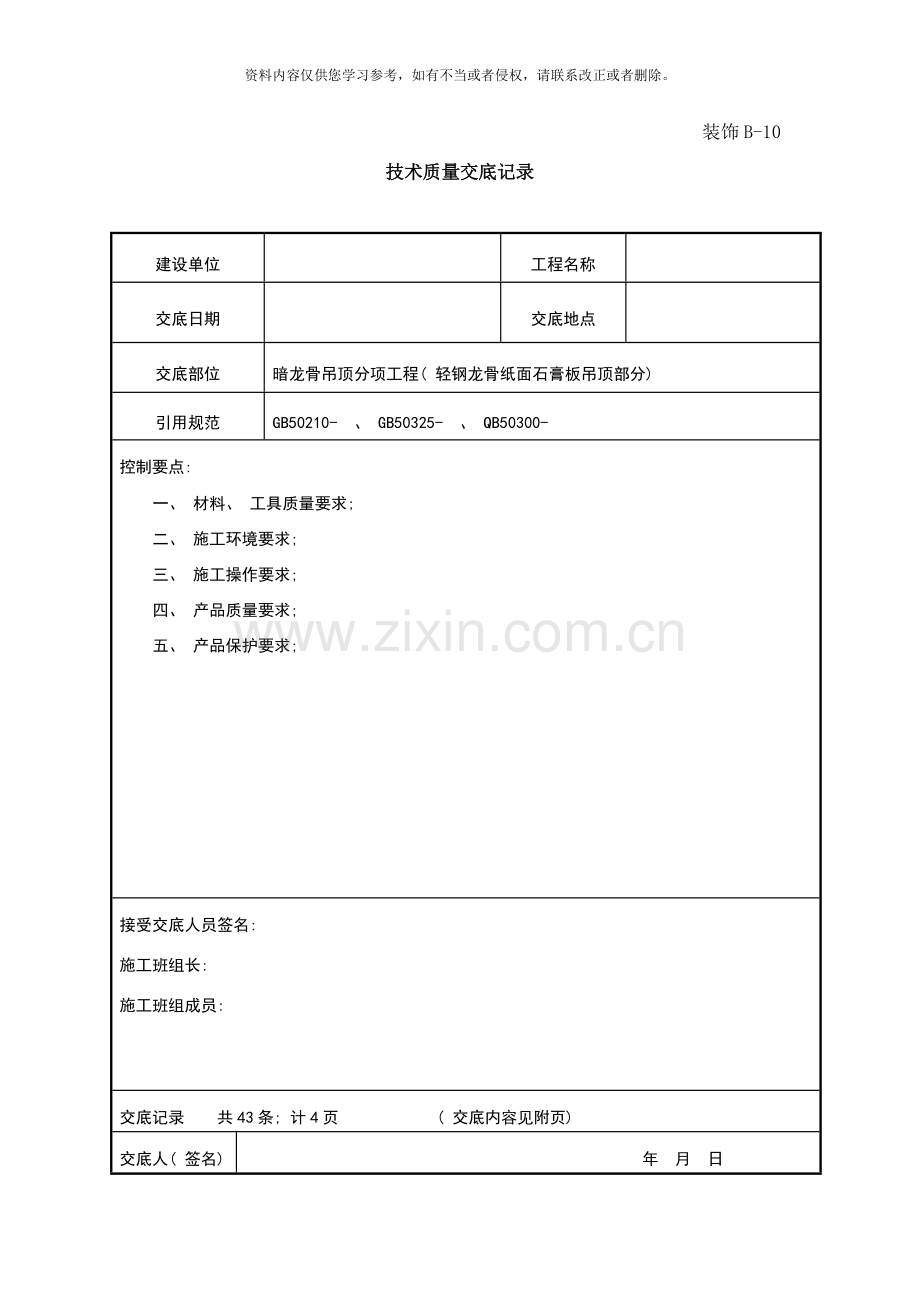

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。装饰B-10技术质量交底记录建设单位工程名称交底日期交底地点交底部位暗龙骨吊顶分项工程( 轻钢龙骨纸面石膏板吊顶部分) 引用规范GB50210- 、 GB50325- 、 QB50300- 控制要点: 一、 材料、 工具质量要求; 二、 施工环境要求; 三、 施工操作要求; 四、 产品质量要求; 五、 产品保护要求; 接受交底人员签名: 施工班组长: 施工班组成员: 交底记录 共43条; 计4页 ( 交底内容见附页) 交底人( 签名) 年 月 日暗龙骨吊顶( 轻钢龙骨纸面石膏板吊顶) 施工技术质量交底内容附页一.材料、 工具质量要求1.龙骨的规格、 型号应符合设计要求。2.石膏板的规格、 型号应符合设计和规范要求。3.龙骨、 石膏板材料以及配件要配套齐全, 并具有产品出厂合格证质量保证书。4.吊顶要直、 不能弯曲。5.龙骨要直、 不能弯曲。无严重的腐蚀、 损伤、 麻点。面积不大于1cm的黑斑每半长度内不多于5处。6.纸面石膏板与底板不能有脱离, 板面不能有严重弯曲。7.计量工具应经法定检验合格的产品。8.施工工具使用前应进行安全性和适用性检查。9.操作之前, 先准备好机具, 所用机具应齐全、 适用、 无障碍, 以保证施工质量和生产顺利进行。10.操作之后, 清点整理机具, 妥善保管。以便再用。二.施工环境要求1.在龙骨安装阶段, 确保施工范围内无明显障碍物, 其目的是保证标高控制的完整性, 相对环境湿度一般以控制在龙骨不出现锈斑为宜。2.施工环境内建筑物内墙壁一般要求土建粉刷完全成后或者至少在平顶设计标高处墙面粉刷必须完成。三.施工操作要求1.地坪基准线、 标高线、 顶棚标高线、 顶棚弧线位置线、 吊顶布局线、 大中型壁灯吊灯位置线等要一一弹出。2.放标高线时, 先定地面与地坪基准线, 如原地需要贴石材、 瓷砖等饰面, 则需根据饰面的厚度来定地坪基线, 将定出的地坪基线弹在墙边上, 也能够50线为准, 上下计算地面和顶棚的高低尺寸, 在该面弹出高低尺寸线。弹线位置应准确, 其水平允许偏差不得大于5mm。3.弹龙骨吊点位置线: 用测量仪器将龙骨吊点中心在混凝土楼板底上用灰线一一弹出。弹线时, 吊点中心位置应测定准确, 与具体设计无误, 不得遗漏。应将膨胀螺栓位置一并弹出。4.弹大型灯具、 电扇等吊具位置线: 所有大型灯具、 电扇的吊具、 吊杆的位置, 应按设计部位用测量仪器一一测定准确, 并用灰线弹于地面楼板上。同时、 灯具、 风扇、 吊具吊杆位子也应正确地弹于楼顶板底面, 并做好标记, 使操作工人一眼能够看出。5.弹附加吊杆位置线: 根据具体设计, 将顶棚检修走道( 又名检修马道) 、 检修口、 通风口、 柱子周边及其它所有须加”附加吊杆”: 之处的吊杆位置用测理仪器一一测出, 用灰线弹于混凝土顶板板底。并做好标记, 使操作工人一眼能够看出。6.弹线复验: 单位施工区域弹线完成之后, 应对所弹标高线、 吊点位置线等进行检查复量, 必须做到没有丝毫遗漏。同时要根据吊顶标线检查顶棚标高位置, 与顶棚上部设备、 管线、 管道、 大型灯具、 高、 低叠级吊顶部分等有无互相碰撞的地方。一旦出现碰撞, 必须与设计人员商定解决方法, 然后才能进一步施工。7.吊杆一般采用D8镀锌内膨胀杆。吊杆离墙位置不大于30cm, 吊杆距主龙骨端部距离不得超过300mm, 否则应增加吊杆, 以免主龙骨下滑。吊杆间距一般不大于900mm, 最大间距不大于1000m, 有叠级造型的顶棚吊点, 应在叠级交界处布置点。吊杆与设备相遇时, 应调整吊杆构造或增加吊杆。吊杆应通直, 并有足够承载力。8.将主龙骨与内膨胀杆用螺丝拧紧固定牢, 主龙骨相互接长采用接插件连接。9.主龙骨与覆盖龙骨采用配套连接件连接。覆盖龙骨间距一般为400mm, 以确保石膏板最大固定间距。主龙骨照大样图位置和方向安装完毕后进行调平, 可用木方将主龙骨卡住临时固定, 在主龙骨下面拉线调平, 拧动吊杆螺栓使主龙骨升降, 并考虑顶棚起拱高度不大于房间短向跨度的1/200进行调整。固定石膏板的龙骨应平整, 无弯棱凸鼓现象, 避免板材在挠曲应力状态下固定。10.在大面积房间吊顶时, 每隔1020m, 在主龙骨上部焊接横卧大龙骨一道, 以加可主龙骨稳定性用吊杆的整体性。11.龙骨安装从一端依次安装到另一端, 有高、 低跨安装时, 先高后低, 主龙骨间距一般为900mm, 离墙根第一根主龙骨距墙面不超过200mm, 从一端排至另一端最后距离如超过200mm, 应增加一根龙骨。12.龙骨安装完毕, 应全面校准主龙骨、 覆盖龙骨有位置及水平度。连接件应错位安装。13.龙骨全在校正后, 应进行隐蔽工程验收。除了请监理验收吊顶内吊杆、 龙骨质量之外, 还要验收所有吊顶内的水、 电、 风、 消防、 喷淋等安装。隐蔽工程验收合格后, 才能进行石膏板安装。14.吊顶在轻钢龙骨和吊顶板的排列分隔, 以房间中向两边依次安装, 做到对称, 使吊顶布置整齐。15.板与龙骨用镀锌自攻螺线拧紧, 自攻螺线中距不得大于200 mm为宜。螺线应与板面垂直, 凡被钉弯、 变形的螺钉, 应起出不用, 并在相隔50 mm的部位另钉螺丝, 钉头应钉入板面, 但不得将纸面钉破。钉眼应作防锈处理, 并用石膏腻子嵌平。16.安装双层石膏板时, 面层板与基层板的接缝应错开, 不得在同一根主龙骨上接缝。17.石膏板接缝应留适当缝口嵌腻子, 在板缝处用刮刀将嵌缝腻子嵌密实, 徜干后再刮厚3 mm宽5060腻子, 随即贴上进口防裂带。用刮刀顺着纸带方向刮压, 使腻子均匀地挤出纸带, 接缝处应清理干净平滑。四.产品质量要求1.吊顶标高、 尺寸起拱和造型应符合设计要求。2.饰面材料的材质、 品种、 规格、 图案和颜色应符合设计要求。3.暗龙骨吊顶工程的吊杆、 龙骨的饰面材料的安装必须牢固。4.吊杆、 龙骨的材质、 规格、 安装间距及连接方式应符合设计要求。金属吊杆、 龙骨应经过表面防腐处理, 术吊杆、 龙骨应进行防腐、 防火处理。5.石膏板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时, 面层与基层板的接缝应错开, 并不得在同一根龙骨上接缝。6.饰面材料表面应洁净、 色泽一致, 不得有裂缝及缺损。压光应平直、 宽窄一致。7.饰面板上的灯具、 烟感器、 喷淋头、 风口管子等设备的位置正确应合理、 美观, 与饰面板的交接吻合、 严密。8.金属吊杆、 龙骨的接缝应均匀一致, 角缝应吻合, 表面应平整, 木质吊杆、 龙骨应顺直, 无劈裂、 变形。9.吊顶内填充吸声材料的品种和铺设厚度应符合设计要求, 并应有防散落措施。10.暗龙骨吊项工程安装在允许偏差和检验方法应符合GB50210- 规范表6.2.11的规定。五.产品保护要求1.对已覆盖层的平顶, 不允许其它施工人员再上顶施工( 除油漆平顶的油漆工) 。如确实需要上顶施工时, 则应有专人监护并做好顶内的铺板措施, 用木挑板铺放。2.搬运长物料, 必须水平方向搬动, 不准垂直方向移动, 以免碰坏顶棚面层。3.安装灯具时, 必须有专人进行监护。4.场地清扫, 必须使用吸尘器, 以免玷污已经完工的吊顶面层。
