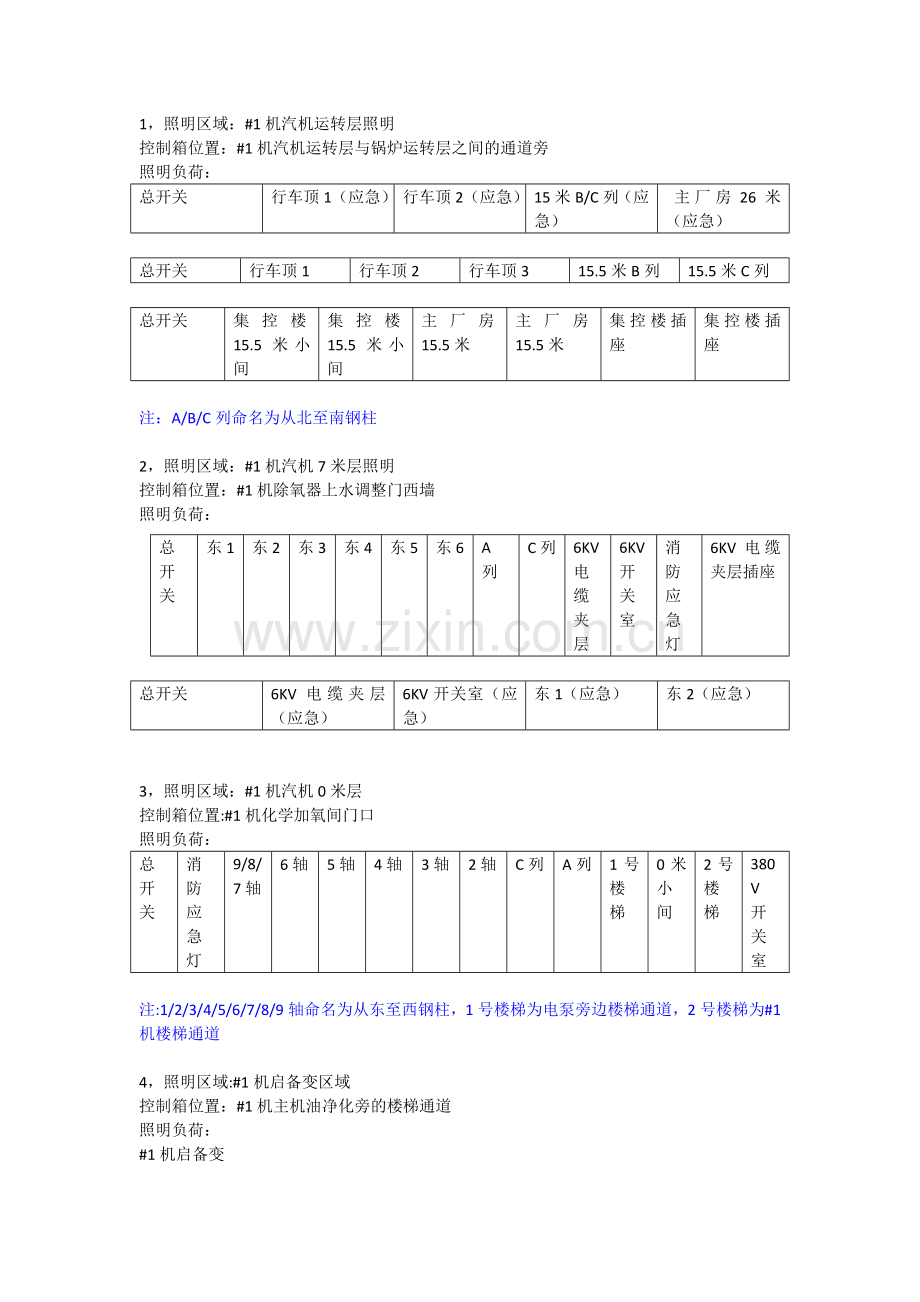

1机照明区域布置(祝新贵).doc

1，照明区域：#1机汽机运转层照明
控制箱位置：#1机汽机运转层与锅炉运转层之间的通道旁
照明负荷：
总开关
行车顶1（应急）
行车顶2（应急）
15米B/C列（应急）
主厂房26米（应急）

总开关
行车顶1
行车顶2
行车顶3
15.5米B列
15.5米C列

总开关
集控楼15.5米小间
集控楼15.5米小间
主厂房15.5米
主厂房15.5米
集控楼插座
集控楼插座

注：A/B/C列命名为从北至南钢柱

2，照明区域：#1机汽机7米层照明
控制箱位置：#1机除氧器上水调整门西墙
照明负荷：
总开关
东1
东2
东3
东4
东5
东6
A列
C列
6KV电缆夹层
6KV开关室
消防应急灯
6KV电缆夹层插座

总开关
6KV电缆夹层（应急）
6KV开关室（应急）
东1（应急）
东2（应急）

3，照明区域：#1机汽机0米层
控制箱位置:#1机化学加氧间门口
照明负荷：
总开关
消防应急灯
9/8/7轴
6轴
5轴
4轴
3轴
2轴
C列
A列
1号楼梯
0米小间
2号楼梯
380V
开关室

注:1/2/3/4/5/6/7/8/9轴命名为从东至西钢柱，1号楼梯为电泵旁边楼梯通道，2号楼梯为#1机楼梯通道

4，照明区域:#1机启备变区域
控制箱位置：#1机主机油净化旁的楼梯通道
照明负荷：
#1机启备变

5，照明区域：#1炉磨煤机和给煤机区域
控制箱位置：#1/#2炉A磨煤机之间钢柱
照明负荷：
总开关
给煤机17米
给煤机17米
0米西柱
0米东柱

总开关
17米东（应急）
17米西（应急）
17米（应急）
0米西柱（应急）
东柱（应急）
电子灯(应急）
楼梯（应急）

6，照明区域：#1机电控楼区域照明
控制箱位置:#1机发电机保护屏电子间
照明负荷：
总开关
本层照明（应急）
整楼照明（应急）

总开关
本层东
本层西
空调机房
4.4米电子间
8.3米电子间
1米电子间
19.5照明
19.5米照明
15米插座
11米插座
4.4米插座
