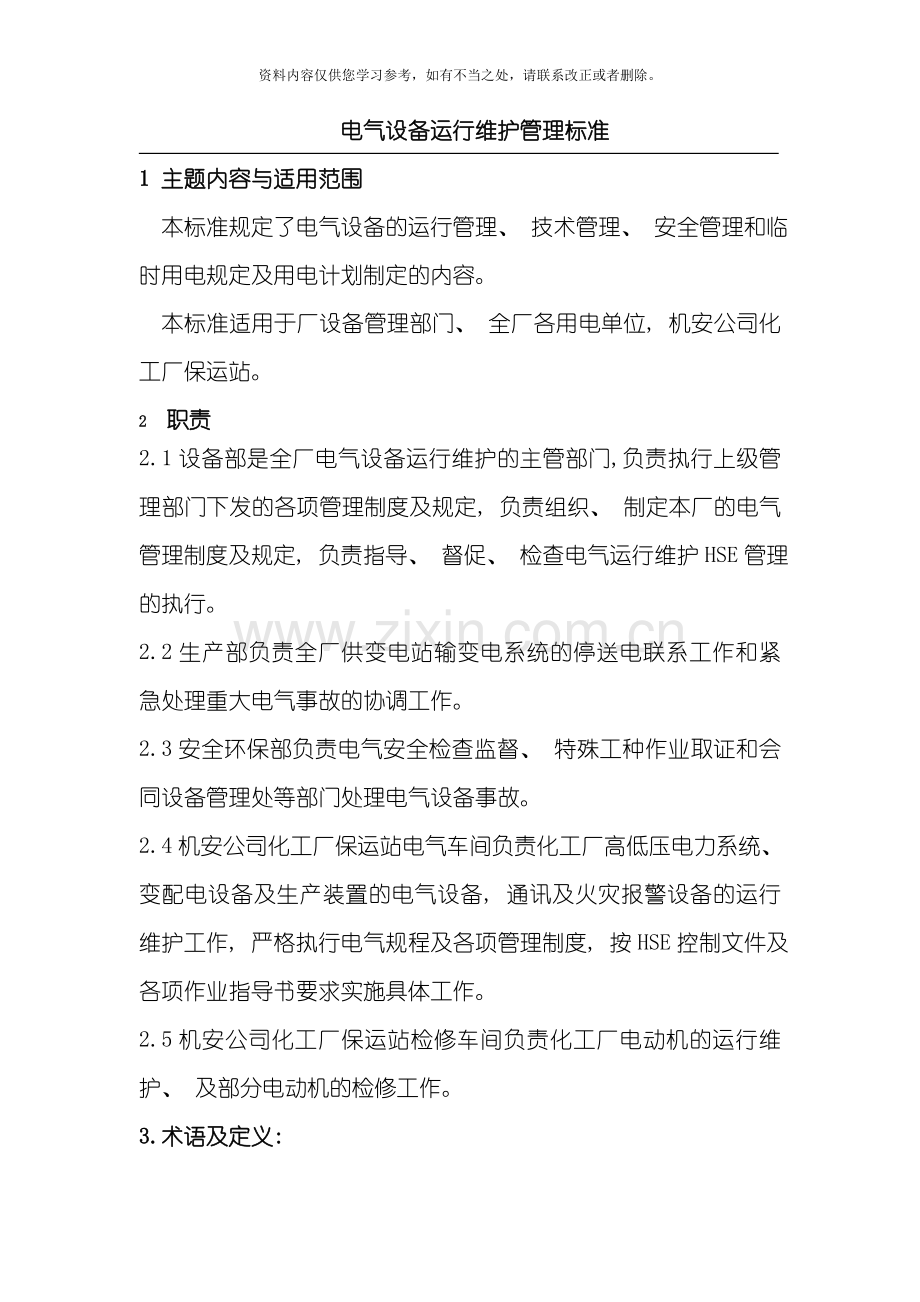

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。电气设备运行维护管理标准1 主题内容与适用范围 本标准规定了电气设备的运行管理、 技术管理、 安全管理和临时用电规定及用电计划制定的内容。 本标准适用于厂设备管理部门、 全厂各用电单位, 机安公司化工厂保运站。2 职责2.1设备部是全厂电气设备运行维护的主管部门,负责执行上级管理部门下发的各项管理制度及规定, 负责组织、 制定本厂的电气管理制度及规定, 负责指导、 督促、 检查电气运行维护HSE管理的执行。2.2生产部负责全厂供变电站输变电系统的停送电联系工作和紧急处理重大电气事故的协调工作。2.3安全环保部负责电气安全检查监督、 特殊工种作业取证和会同设备管理处等部门处理电气设备事故。2.4机安公司化工厂保运站电气车间负责化工厂高低压电力系统、 变配电设备及生产装置的电气设备, 通讯及火灾报警设备的运行维护工作, 严格执行电气规程及各项管理制度, 按HSE控制文件及各项作业指导书要求实施具体工作。2.5机安公司化工厂保运站检修车间负责化工厂电动机的运行维护、 及部分电动机的检修工作。3.术语及定义: 3.1”三三二五制”即三图、 三票、 三定、 五规程、 五纪录。三图: 一次系统图、 二次接线图、 电缆走向图。三定: 定期试验、 定期清扫、 定期检修。三票: 工作票、 操作票、 临时用电作业许可证。五记录: 检修记录、 试验记录、 运行记录、 事故记录、 设备缺陷记录。五规程: 检修规程、 试验规程、 运行规程、 事故处理规程、 安全规程。3.2”五防”1 防止误分、 误合断路器; 2 防止带负荷拉、 合隔离开关; 3 防止带电挂( 合) 接地线( 接地刀闸) ; 防止带接地线( 接地刀闸) 合断路器( 隔离开关) ; 5 防止误入带电间隔; 4.电气管理4.1电气工作必须严格执行”三三二五制”。电气作业人员必须持证上岗并定期进行复审。电气车间应保证安全供电, 严格执行”三三二五”制, 作好设备管理工作, 不断提高变配电系统经济性、 安全性、 可靠性, 保证作到安稳长运行。机安公司化工厂保运站电气车间对变电系统作好事故状态下特殊运行方式的对策, 编制必要的应急措施, 以便在紧急情况下防止事故扩大, 保证重要负荷和保安负荷供电。4.2电气设备的运行管理应加强以下工作: 4.2.1严格执行集团公司及天津公司的有关规定。4.2.2变配电系统作好绝缘监测、 仪表监测、 设备运行操作和负荷调整工作。4.2.3采取有效措施作好防雷、 防震、 防静电、 防汛、 防台风、 防潮、 防小动物、 防误操作、 防爆炸等工作。4.2.4变配电系统由运行人员密切注意负荷变化及技术参数的监视。4.2.5执行化工厂TPM相应的管理规定, 定期、 定时、 定路线对供电设备进行巡回检查, 每台设备的电压、 电流、 声音、 气味、 温度、 油位及卫生状况、 完好程度、 线路状况等进行检查并记录清楚以备检查。4.2.6要有专人负责继电保护管理工作, 防止误动、 拒动和越级跳闸事故。4.2.7对电气设备作好绝缘监督。4.2.8电气设备运行中对可能出现的故障应有急救措施。4.2.9必须保证通讯系统良好畅通无阻。4.3电气设备工作管理: 4.3.1各车间、 科室对其使用的电气设备不得任意拆迁、 挪用、 更动、 增设、 报废、 销售, 如属确需, 用户提出申请, 经设备部审核批准方可。4.3.2各单位的电力消耗均应安装计量表计量, 作到计量准确。4.3.3严格履行电力增容安装审批手续, 凡是需要增容、 改造或安装电力时, 应向设备部门提出申请, 经审核批准后方可实施。4.3.4凡新建、 技措、 安措等所需增容的电气设备选型、 规划、 审查设计、 调试验收工作, 均需设备部及化工保运站参加, 施工过程中要加强隐蔽工程记录、 竣工图的管理, 逐年补充完善, 保证其准确性和连续性。4.3.5新建、 技措、 安措、 改造、 增容的电气设备设计图纸资料需一式三份, 其中一份交厂信息中心, 一份机安公司化工厂保运站电气车间存档, 一份交使用部门保存, 以便安排负荷审批、 继电保护设定值调整注册, 以达到安全供电的目的。4.3.6各车间对使用的电气设备必须正确使用, 精心操作, 加强维护保养。生产装置电气设备发现异常及时通知电气车间处理, 电气车间及检修车间应加强巡回检查, 发现异常应及时检修, 努力提高电气设备技术状况, 提高设备完好率。4.3.7用电单位应节约用电, 未经设备部同意不得私自乱安用电设备, 一经发现先断电后处理。4.3.8爆炸危险场所的电气设备必须达到相应防爆等级, 爆炸危险场所电气设备运行操作、 维护人员应具备电气防爆安全技术的基本知识。4.3.8.1防爆电气设备因外力损伤、 大气腐蚀、 化学腐蚀、 机械磨损、 自然老化等原因导致防爆性能下降或失效时, 应予修理。不能恢复原有等级防爆性能的设备应更换。4.3.8.2在爆炸危险场所维护检修设备时, 作业人员在办理停电作业票并停电后才能解除保护、 联锁和信号装置; 故障停电后未查清原因前禁止强送电; 严禁带电对接地线和使用能产生冲击火花的工器具。4.3.9电力电缆是企业重要的电气设备, 电缆的故障和事故会直接影响生产装置的安全运行, 以至造成严重的经济损失。因此, 必须大力加强电缆运行及防火管理。4.3.9.1电气车间必须健全电缆档案。高压电缆应有明细台帐, 电缆走向图, 电缆试验检修报告, 电缆中间头位置, 电缆制造厂及产品质量保证书, 电缆交接资料等。4.3.9.2禁止电缆隧道、 电缆沟与工艺管线、 热水管线交叉敷设; 无法避免的, 必须保证安全距离。4.3.9.3电缆隧道、 电缆沟道至变电所的进出口, 电缆夹层进出电缆群孔洞要采用耐火材料进行封堵, 做到防水、 防火、 防小动物、 防可燃气体窜入。4.3.9.4对年久失修, 绝缘严重老化的电缆, 各单位必须制定出整改方案, 尽快更新。 4.3.10 不间断电源系统( Uninterrupt Power System, 简称UPS) 是石化企业生产过程中确保装置安全运行, 减少事故停车, 避免因电网干扰引起控制系统波动的重要设备,UPS的运行维护管理应遵守天津石化”UPS电源管理制度”。4.3.11凡可能引起误操作的高压电气设备, 均应装设防误操作装置。防误装置应具有”五防”功能。其中, 除防止误分、 误合断路器可采用提示性的装置外, 其它”四防”应采用强制性闭锁装置。4.3.12电气设备的检维修必须办理工作票并按天津石化公司检维修管理程序( TJHSESP0620) 相关条款执行。4.4电气设备的技术管理: 4.4.1建立健全五规程: 设备部应依照国家、 行业以及公司的法规、 规程、 制度、 规定, 结合本单位的实际, 组织编写( 采用) 运行规程、 试验规程、 检修规程、 安全规程和事故处理规程, 由主管电气的厂长( 总工) 批准, 规程印发( 采用) 后报设备管理处备案。4.4.2电气设备的运行、 操作、 维护、 试验、 清扫、 检修时必须严格遵守有关规程。4.4.3机安公司化工厂保运站电气车间应具备全厂供电系统模拟图、 电缆走向图、 二次接线图。全厂爆炸危险场所区域划分图。4.4.4机安公司化工厂保运站电气车间应完善并加强”五记录”工作, 并依时间顺序整理装订成册, 有的则装入设备档案。4.4.5机安公司化工厂保运站电气车间每年年末制定转年全年检修或大修计划, 并送设备管理部门审批。4.4.6机安公司化工厂保运站电气车间每月末应根据全年的全年检修计划, 制定下一月的月检修计划及备件材料计划, 并送设备管理部门审批。4.4.7机安公司化工厂保运站电气车间应落实好”三定”工作。4.4.8正常的运行方式或非常的运行方式, 必须接收厂调度室或总调度室的指令, 按其指令确定运行方式或安排主要设备的检修工作。4.4.9机安公司化工厂保运站电气车间采取一切措施, 努力提高电气人员的思想素质和技术素质, 满足生产所需要求。4.4.10机安公司化工厂保运站电气车间应教育电气工作人员严格执行”三票制”, 即: ”运行操作票、 检修工作票、 临时用电票”。4.4.11”三三二五”制不但工人要执行, 干部特别是领导干部更应执行, 应成为电气工作人员工作的法律依据。4.5电气设备的检查、 试验和安全管理: 4.5.1电气预防性试验应按华北电力集团公司电力设备交接和预防性试验规程( ) 和总公司92年印发的引进电气设备预防性试验规程执行, 在规程规定的试验周期内无法完成的试验项目,电气车间应根据设备的实际状况提出延长试验周期申请, 在设备部门主管电气负责人审查后, 经厂主管领导批准, 上报公司设备管理处备案。4.5.2电气设备的计划检修, 绝缘检测、 预防性试验, 配电网络继电保护装置的整定、 校验、 动作评价, 监测仪表的检查试验、 保护接地、 保护接零、 防雷、 防爆、 防汛、 防震、 防静电、 防小动物设施的检查, 电气安全管理的检查均由机安公司化工厂保运站电气车间制定计划, 经设备部备案后执行。4.5.3防雷、 防静电装置应建立全厂统一档案, 防雷、 防静电装置实行定期检测制度。防雷、 防静电装置检测为每年一次(雷雨季节前), 在检测防直击雷装置的同时, 也应对已经安装的低压系统电涌保护器和信号系统过电压保护器进行性能检测, 以防止雷电感应、 雷电波入侵, 造成通讯、 电气、 微电子设备的损坏。档案、 检测记录由机安公司化工厂保运站电气车间负责保存。4.5.4继电保护及自动装置是保证电力系统安全运行的重要装置, 是安全稳定供电的关键所在, 设备部责对保护装置的配置、 定值整定、 动作的可靠性、 正确性的管理工作。4.5.4.1设备部及机安公司化工厂保运站电气车间必须建立健全电气系统的保护定值台帐及保护定值配置图, 绘制本厂电气系统阻抗图等。上级管理部门下发新的系统参数时, 保护定值要重新核算。4.5.4.2继电保护装置要定期进行清扫、 试验。4.5.4.3 当系统参数发生变化, 母线短路电流增加时, 要核对各级开关的额定开断短路电流值, 如不能满足要求, 必须采取措施, 防止开关切断短路电流时发生爆炸事故。4.5.5努力提高试验人员技术素质, 力争所试验的一切电气设备技术数据准确, 试验方法先进, 原始记录完整, 试验结果装订成册, 同时使继电保护动作准确率达百分之百。4.6临时用电票的规定: 4.6.1凡在厂内检修用电, 一律先到安全科办理相关火票, 后到机安公司化工厂保运站电气车间安全员办理临时用电手续。4.6.2停工大修现场, 检修单位应将临时用电计划提前三天向电气车间提出, 办理手续同上。4.6.3技措或基建用电, 负荷不大者可按上述临时用电手续办理, 如负荷较大, 应提前提出计划, 确定用电位置, 由安监科、 设备部及电气车间共同协商解决, 其手续同上。4.6.4安用临时用电设备, 电气工作人员应作到防火、 防爆、 防触电的安全规定要求。4.6.5临时用电票在使用执行、 完结整个过程中要分别加注明显标记, 用后按时间顺序编号装订成册, 以备查阅。4.7用电计划管理4.7.1化工厂的用电指标由公司下达, 化工厂应按其指标安排用电计划。4.7.2机安公司化工厂保运站电气车间认真贯彻节电精神, 保证各变电所的功率因数均在0.9以上。4.7.3电气车间应作好各配电所继电保护动作的统计工作。力求各变电所的继电保护动作准确率均达到100%。4.8电气设备的现场管理4.8.1变配电间内卫生状况良好, 门窗齐备, 要有通风设备, 落实防水、 防火、 防小动物、 防可燃气体窜入等措施。变压器室通风良好, 照明设施齐全, 防小动物措施落实。4.8.2电缆夹层和走廊内不准堆放杂物, 要保持现场环境的整洁, 电缆沟内无积水。5相关文件和记录5.1 相关文件检维修管理程序 ( TJHSESP0620) 5.2 记录第一种工作票( TJHSER0616-50) 第二种工作票( TJHSER0616-51) 变电站( 所) 倒闸操作票( TJHSER0616-52) 临时用电作业许可证( TJHSER0616-53) 6 附录附录一 电气设备运行操作、 维护、 试验等作业流程依据调度令或工作票电业安全工作规程按运行规程要求填写操作票单一操作可不填写操作票高压系统操作要求模拟盘上进行模拟操作实际操作监护制度大型操作主管领导及专责应到场验证操作成功电压电流显示或验电回复调度令电气设备上作业工作票、 工作许可装设接地线、 悬挂标示牌和装设遮拦安全检修有关制度电气作业工作监护工作终结封票工作完成她们继续往前走。走到了沃野, 她们决定停下。被打巴掌的那位差点淹死, 幸好被朋友救过来了。被救起后, 她拿了一把小剑在石头上刻了: ”今天我的好朋友救了我一命。”一旁好奇的朋友问到: ”为什么我打了你以后你要写在沙子上, 而现在要刻在石头上呢? ”另一个笑笑回答说: ”当被一个朋友伤害时, 要写在易忘的地方, 风会负责抹去它; 相反的如果被帮助, 我们要把它刻在心灵的深处, 任何风都抹不去的。”朋友之间相处, 伤害往往是无心的, 帮助却是真心的。在日常生活中, 就算最要好的朋友也会有摩擦, 也会因为这些摩擦产生误会, 以至于成为陌路。友情的深浅, 不但在于朋友对你的才能钦佩到什么程度, 更在于她对你的弱点容忍到什么程度。学会将伤害丢在风里, 将感动铭记心底, 才能够让我们的友谊历久弥新! 友谊是我们哀伤时的缓和剂, 激情时的舒解剂; 是我们压力时的流泻口, 是我们灾难时的庇护所; 是我们犹豫时的商议者, 是我们脑子的清新剂。但最重要的一点是, 我们大家都要牢记的: ”切不可苛求朋友给你同样的回报, 宽容一点, 对自己也是对朋友。”爱因斯坦说: ”世间最美好的东西, 莫过于有几个头脑和心地都很正直的朋友。”她们继续往前走。走到了沃野, 她们决定停下。被打巴掌的那位差点淹死, 幸好被朋友救过来了。被救起后, 她拿了一把小剑在石头上刻了: ”今天我的好朋友救了我一命。”一旁好奇的朋友问到: ”为什么我打了你以后你要写在沙子上, 而现在要刻在石头上呢? ”另一个笑笑回答说: ”当被一个朋友伤害时, 要写在易忘的地方, 风会负责抹去它; 相反的如果被帮助, 我们要把它刻在心灵的深处, 任何风都抹不去的。”朋友之间相处, 伤害往往是无心的, 帮助却是真心的。在日常生活中, 就算最要好的朋友也会有摩擦, 也会因为这些摩擦产生误会, 以至于成为陌路。友情的深浅, 不但在于朋友对你的才能钦佩到什么程度, 更在于她对你的弱点容忍到什么程度。学会将伤害丢在风里, 将感动铭记心底, 才能够让我们的友谊历久弥新! 友谊是我们哀伤时的缓和剂, 激情时的舒解剂; 是我们压力时的流泻口, 是我们灾难时的庇护所; 是我们犹豫时的商议者, 是我们脑子的清新剂。但最重要的一点是, 我们大家都要牢记的: ”切不可苛求朋友给你同样的回报, 宽容一点, 对自己也是对朋友。”爱因斯坦说: ”世间最美好的东西, 莫过于有几个头脑和心地都很正直的朋友。”
