某住宅工程质量通病防治技术措施.doc

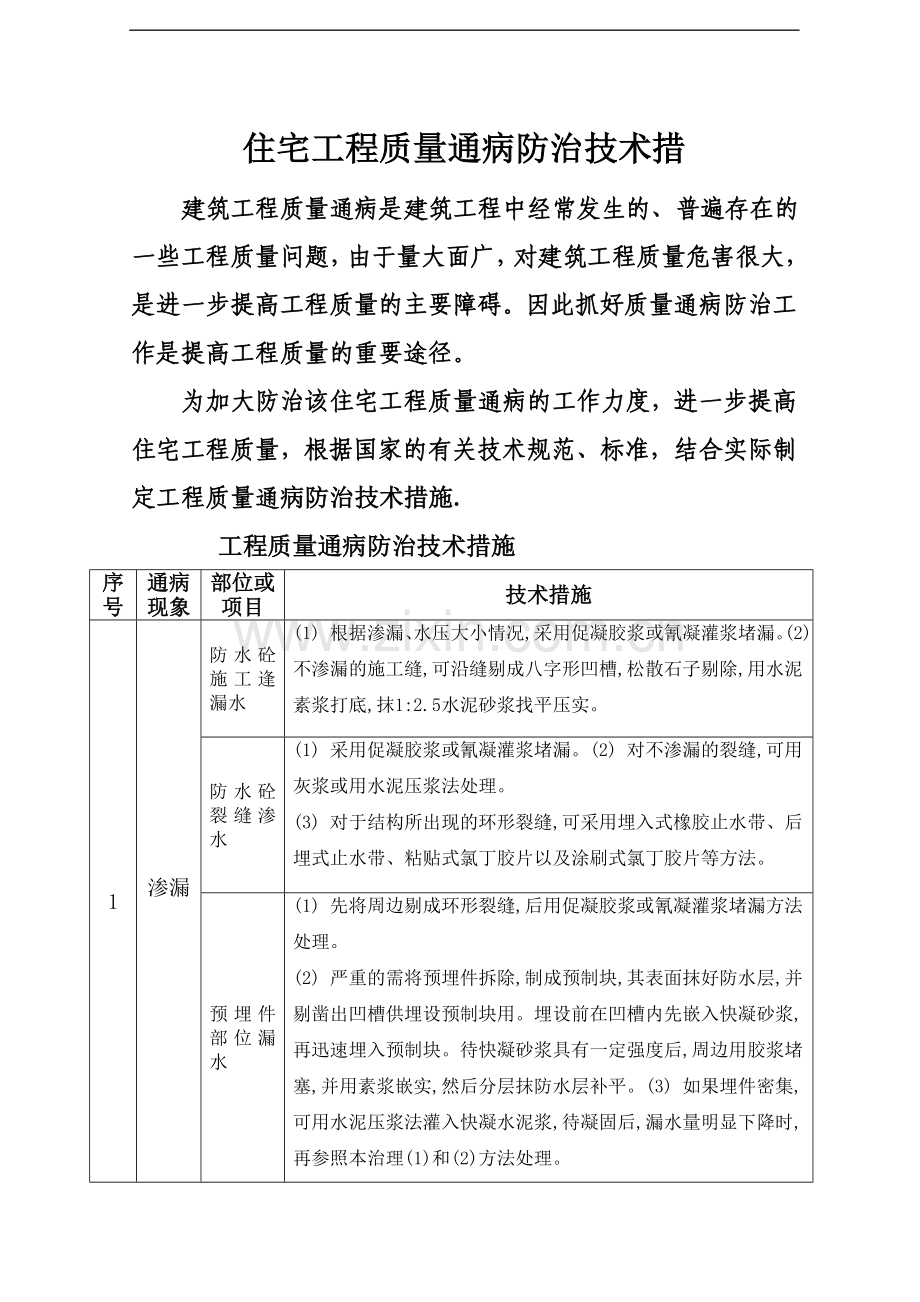

住宅工程质量通病防治技术措 建筑工程质量通病是建筑工程中经常发生的、普遍存在的一些工程质量问题，由于量大面广，对建筑工程质量危害很大，是进一步提高工程质量的主要障碍。因此抓好质量通病防治工作是提高工程质量的重要途径。为加大防治该住宅工程质量通病的工作力度，进一步提高住宅工程质量，根据国家的有关技术规范、标准，结合实际制定工程质量通病防治技术措施. 工程质量通病防治技术措施序号通病现象部位或项目技术措施1渗漏防水砼施工逢漏水(1) 根据渗漏、水压大小情况,采用促凝胶浆或氰凝灌浆堵漏。(2) 不渗漏的施工缝,可沿缝剔成八字形凹槽,松散石子剔除,用水泥素浆打底,抹1:2.5水泥砂浆找平压实。防水砼裂缝渗水(1) 采用促凝胶浆或氰凝灌浆堵漏。(2) 对不渗漏的裂缝,可用灰浆或用水泥压浆法处理。(3) 对于结构所出现的环形裂缝,可采用埋入式橡胶止水带、后埋式止水带、粘贴式氯丁胶片以及涂刷式氯丁胶片等方法。预埋件部位漏水(1) 先将周边剔成环形裂缝,后用促凝胶浆或氰凝灌浆堵漏方法处理。(2) 严重的需将预埋件拆除,制成预制块,其表面抹好防水层,并剔凿出凹槽供埋设预制块用。埋设前在凹槽内先嵌入快凝砂浆,再迅速埋入预制块。待快凝砂浆具有一定强度后,周边用胶浆堵塞,并用素浆嵌实,然后分层抹防水层补平。(3) 如果埋件密集,可用水泥压浆法灌入快凝水泥浆,待凝固后,漏水量明显下降时,再参照本治理(1)和(2)方法处理。条号通病现象部位或项目技术措施2陶瓷砖面层空鼓、脱落内墙面当瓷砖墙面有空鼓和脱落情况，应取下瓷砖，铲去一部分原有粘贴砂浆，采用掺水泥重量3%的107胶水泥砂浆粘贴修补。3抹灰面层起泡、开花、有抹痕墙面抹灰墙面开花有时需经过一个多月的过程,在处理时应待墙面确实不会再有开花情况,才可以挖去开花处松散表面,重新用腻子找补刮平,最后再做涂料。条号通病现象部位或项目技术措施4积水及渗漏排水口屋面、露台地漏汇水区直径宜500mm，坡度宜5%，如图3.1和图3.2所示：图3.1图3.2条号通病现象部位或项目技术措施5渗漏门窗4.1推拉窗扇应设限位装置。4.2外窗下框宜有泄水结构， 如无时应做如下处理：（1） 推拉窗：导轨在靠两边框处铣8mm宽的泄水口；（2） 平开窗：在靠框中挺位置 每个扇洞铣一个8mm宽的泄水口。4.3铝合金窗外周边留宽5mm深8mm槽，防水胶嵌缝。4.4安装所用的螺丝应为铜螺丝或不锈钢螺丝， 图4钉口应做好防渗处理。 4.5每条窗边框与墙体的连接固定点不得少于2处，间距不得0.5m，边框端部的第一固定点距端部的距离0.2m。4.6窗高2m或面积6m2的窗框宜固定在混凝土或其它可靠构件上。4.7塑钢门窗框安装前，应撕去水泥砂浆接触处的包装纸并涂刷聚氨酯清漆等保护剂。门窗框与墙体安装缝隙宜用防水砂浆或聚合物水泥砂浆嵌填饱满，必要时也可采用注浆工艺，不得使用混合砂浆嵌缝。条号通病现象部位或项目技术措施6使用安全安全玻璃5.1玻璃：在人流出入较多，可能产生拥挤和儿童集中的公共场所的门和落地窗，必须采用钢化玻璃或夹层玻璃等安全玻璃。5.2层数7层时，应采用安全玻璃。5.3无室外阳台的外窗台距室内地面高度小于0.9m时，必须采用安全玻璃并采取可靠的防护措施，窗台高度小于0.6m的窗，其计算高度应从窗台面开始计算。5.4单块玻璃大于1.5m2时应采用安全玻璃。7使用安全栏板、栏杆、扶手6.1阳台、外廊、室内回廊、内天井及上人屋面临空处防护栏杆高度h应符合下列规定：多层和低层建筑物：h1.05m ;高层建筑：1.10mh1.20m。中小学建筑：h1.1m。托儿所、幼儿园建筑：h1.2m。注：以上高度指施工完成后的净高度，起算面从阳台地面算起。6.2栏板和栏杆应以坚固、耐用的材料制作，并能承受规范规定的水平荷载。6.3阳台栏板和栏杆与外墙交接处应用聚合物水泥砂浆嵌填处理。6.4栏板或栏杆距楼面或屋面0.1m高度范围内不应留空。6.5住宅和有儿童经常使用的建筑，其栏杆垂直杆件间的净距不应大于0.11m，栏杆应采用不易攀登的构造。6.6楼梯扶手高度h应符合下列规定：（1）住宅室内楼梯扶手h0.9m，当水平段栏杆长度大于0.5m时，其扶手高度h1.05m；（2）中小学室外楼梯扶手h1.1m；条号通病现象部位或项目技术措施7使用安全栏板、栏杆、扶手（3）其它建筑室外楼梯扶手h1.05m；（4）其它建筑室内楼梯扶手h0.9m；（注：以上高度均指施工完成后的净高度，自踏步前缘线量起）6.7住宅和有儿童经常使用的楼梯，垂直杆件间的净距不应大于0.11m，栏杆应采用不易攀登的构造；梯井净宽大于0.20m时，必须采取防儿童攀滑的措施。8裂缝混凝土梁板7.1楼板厚度不宜小于100mm；当埋设线管较密、或线管交叉时，板厚不宜小于120mm。建筑外转角处的室内角部板块和井式楼盖的角部板块，其板厚不宜小于120mm（见图7.1a、7.1b）。建筑物平面刚度突变处的楼板宜适当加厚。图7.1.a 图7.1.b7.2挑出阳台宜用梁式结构；当挑出长度L1.5m时，应采用梁式结构；当1.0mL1.5m且需采用悬挑板时，其根部板厚不小于L/10且不小于120mm。7.3板面钢筋的直径不宜小于10mm。受力钢筋的间距不大于200mm，分布钢筋的间距不大于300mm。7.4单向板长跨方向底筋配筋量As1.5bh/1000，钢筋间距不宜大于200mm，直径不宜小于6mm。7.5阳台悬挑板长度1.0mLbhw/1000，间距不大于200mm,如图7.3所示。 图7.3 图7.47.11悬吊于梁下的外墙混凝土装饰板，不论整浇或后浇，均应设置足够的抗裂纵筋，限制裂缝宽度，如图7.4所示。条号通病现象部位或项目技术措施9夹渣蜂窝模板工程柱、梁柱节点、混凝土墙以及梯板的模板安装均应在其根部预留100100mm的垃圾出口孔，清洗垃圾后再予封孔，防止接口处出现夹渣现象。垃圾出口孔按下列要求留设：（1）柱、梁柱节点每根（处）留一个垃圾孔；（2）楼梯板每跑留一个垃圾孔；（3）混凝土墙每3m留一个垃圾孔。10施工质量钢筋工程9.1梁二排钢筋固定应符合下列要求： 图9.1a 图9.1b（1）一、二排纵筋之间的净距不小于25mm和一排纵筋直径的较大者。如箍筋弯勾阻挡二排纵筋位置，应按如图9.1a、 9.1b或图9.2b处理。（2）分隔筋直径不小于25mm和纵筋直径的较大者，一、二排纵筋与分隔筋三者必须靠紧,用粗铁丝绑扎。（3）梁面第一分隔筋距支座0.5m处设置，以后每增加3m设一处，同一面纵筋每跨不少于2处；（4）梁底第一分隔筋距支座1.5m处设置，以后每增加3m设一处，每跨不少于2处；9.2箍筋框架梁、柱箍筋应符合下列要求： 条号通病现象部位或项目技术措施10施工质量钢筋工程（1）框架梁、柱箍筋应按图9.2a制作；当梁、柱纵筋较密，无法按图9.2a制作时，应做成焊接封闭环式箍筋(如图9.2b或规范的焊接工艺)，不得焊伤箍筋。图9.2a 图9.2b（2）梁柱节点箍筋必须按图9.2a或焊接封闭环式箍筋制作，并按设计要求的间距加密箍筋。当现场安装有困难时，可在柱每侧设置不少于1根12钢筋段与节点箍筋点焊制成钢筋笼，随绑扎后的梁筋一齐下沉至设计位置，如图9.2c、图9.2d。图9.2c 图9.2d9.3垫卡、垫块及钢筋保护层9.3.1垫卡及垫块：禁止使用碎石做梁、板、基础等钢筋保护层的垫块。梁、板、柱、墙、基础的钢筋保护层宜优先选用塑料垫卡；当采用砂浆垫块时，强度应不低10施工质量钢筋工程于M15，面积不小于40mm40mm。梁柱垫块应垫于主筋处，厚度为纵筋保护层厚度减去箍筋直径；基础垫块厚度同基础保护层。垫块上预留18绑扎固定铁丝。图9.3.19.3.2当板面受力钢筋和分布钢筋的直径均小于10mm时，应采用图9.3.2.a所示支架，支架间距为：当采用6分布筋时不大于500mm，当采用8分布筋时不大于800mm，支架与受支承钢筋应绑扎牢固。当板面受力钢筋和分布钢筋的直径均不小于10mm时，可采用图9.3.2.b所示马蹬作支架。马蹬在纵横两个方向的间距均不大于800mm，并与受支承的钢筋绑扎牢固。当板厚h200mm时马蹬可用10钢筋制做；当200mmh300mm时马蹬应用12钢筋制做；当h300mm时，制作马蹬的钢筋应适当加大。图9.3.2.a 图9.3.2.b条号通病现象部位或项目技术措施10施工质量钢筋工程9.3.3 应采用增高型的灯头盒和过线盒,保证接线孔下缘至盒的开口面的距离,不小于板底筋直径与规范规定的板筋保护层厚度两者之和。10施工质量混凝土工程10.1楼板、屋面板混凝土浇筑前，必须搭设可靠的施工平台、走道，施工中应派专人护理钢筋，确保钢筋位置符合要求。10.2对已浇筑完毕的混凝土养护应符合下列规定：10.2.1应在浇筑完毕后的12h以内（终凝后）对混凝土加以覆盖和保湿养护：（1）根据气候条件，淋水次数应能使混凝土处于润湿状态。养护用水应与拌制用水相同。（2）用塑料布覆盖养护，应全面将混凝土盖严，并保持塑料布内有凝结水。（3）日平均气温低于5时，不得淋水。10.2.2混凝土养护时间应根据所用水泥品种确定：（1）采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，养护时间不得少于7d 。（2）对掺用缓凝型外加剂或有抗渗性能要求的混凝土养护时间不得少于14d。10.2.3对不便淋水和覆盖养护的，宜涂刷保护层（如薄膜养生液等）养护，减少混凝土内部水分蒸发。图10.1.a条号通病现象部位或项目技术措施10施工质量混凝土工程图10.1.b10.3施工缝设置及处理：（1）当设计未作要求时，楼屋面施工缝留设位置及表面处理应符合下列规定：留在结构受剪力较小且便于施工的部位。有主次梁的楼板应留在次梁跨度的中间1/3范围内。（2）板厚200mm时应按图10.1.a留阶梯缝。（3）板厚200mm时应按图10.1.b留直缝。（4）进行表面处理时、混凝土强度必须大于1.2N/mm2 。主要处理工作有：清除杂物、水泥薄膜、松动碎石和砂浆凿毛并湿润养护。（5）继续浇筑混凝土时施工缝表面应充分湿润且不得积水。1111裂缝裂缝填充墙体填充墙体1、墙体材料的选择：应优先选用与框架结构混凝土的线膨胀系数相一致，吸水率较小，材料强度较高的砌块或砖作填充墙的砌体材料（如粘土空心砖、陶粒混凝土空心砌块。加气混凝土砌块等）。2、构造措施（1）应严格按规范的要求设置拉结筋。（2）外墙宜设通长现浇窗台板，内墙设通长过梁板，板厚宜为60100mm，内配610mm通长钢筋，并与框架柱之间拉结起来，用C20混凝土浇捣。这样做即能防止窗角开裂，又能把窗下墙封闭起来形成墙梁，不但增强了填充墙的抗震性能，同时也增强了建筑物的整体刚度，对协调不均匀沉降也有一定的帮助作用。（3）门窗洞口边的小尺寸填充墙是最易出现裂缝的地方，由于长期存在震动荷载，一旦出现裂缝，修补难度很大，因此，应重点设防。一是增加墙体拉结筋的道数，即拉结筋的距离应以300400mm为宜，且拉结筋应露出洞口并弯下，将填充墙扣紧；二是在洞口边竖向布置268mm的钢筋，并与拉结筋焊接在一起，用1：2.5水泥砂浆粉刷洞口边，将填充墙箍起来，这样就能防止裂缝的出现。（4）对于使用收缩性大、干湿稳定性较差的材料砌填充墙时，应设置钢筋混凝土构造柱和板带，将面积较大的填充墙分隔成一块块小的填充墙，这样做的目的是将缝分散开来，使裂缝宽度变小，小到无害程度（即肉眼不易看见）。构造柱和板带的间距宜控制在1.52.5m之间，内配812mm的纵向钢筋，用C20混凝土浇捣。（5）防止温度变化产生裂缝的措施是在填充墙与梁、柱的接合处钉钢丝网或贴麻片。墙体材料的强度较高时应钉钢丝网，强度较低时应贴麻片，其宽度不宜小于150mm.3、施工措施（1）填充墙砌筑砂浆的强度不应低于M5，填充墙与钢筋混凝土柱或墙的接合外应保持10mm宽的灰缝，并嵌填密实，顶部塞方应待墙体砌筑五天后进行。（2）填充墙砌筑一个月后因自身收缩会产生裂缝，可在裂缝处凿10mm宽、1015mm深的槽口，浇水湿润后，用1：2水泥砂浆进行2次嵌缝，并象面砖嵌缝那样把缝口压实。这样做不仅能消除墙体收缩产生的裂缝，而且对外墙裂缝出现后，提高墙体防水性能还有一定的补偿作用。（3）应严格控制粉刷时间，只有待填充墙砌筑一个月后，才能粉刷，这样就不会因墙体收缩而引起粉刷层的开裂。在我们监督的一些工程中，采用了上述措施以后，肉眼可见裂缝已基本得到消除，因裂缝引起的墙体渗水也尚未发现。条号通病现象部位或项目技术措施12地漏返臭排水地漏选用水封高度符合规范的产品或加设存水弯，确保水封高度不低于50mm，避免因水蒸发或气压波动影响隔气效果。13管道渗漏生活、消防给水系统13.1根据给水系统的工作压力、水温、敷设场所等情况合理选材，管件应与管材配套。13.2必须按建筑给水排水及采暖工程施工质量验收规范（GB50242）进行水压试验。条号通病现象部位或项目技术措施14镀锌钢管焊接生活、消防给水系统 镀锌钢管应采用螺纹、丝扣法兰或卡套式（沟槽式）连接，一般不得采用焊接；若局部确需焊接（包括焊接法兰），应进行二次热浸镀锌处理。15接地支线串接电源插座同回路插座间连接的接地（PE）线，严禁串联连接，应采用接线帽或焊锡等可靠的永久连接方式。16保护接地（含跨接）不良金属导管、线槽（母线槽）、桥架及其支架16.1非镀锌电缆桥架、线槽间连接板和螺纹连接的金属导管接头的两端跨接接地线应采用截面不小于4mm2的铜芯导线，其中导管、线槽应采用的跨接地线应为铜芯软导线。16.2接地（含跨接）连接点防松装置齐全、可靠；连接面的涂层应先局部清除，确保接触良好。16.3金属导管、线槽（母线槽）、桥架全长应不少于2处与接地干线可靠连接；其中母线槽和桥架的支架也应不少于2处与接地干线可靠连接。17导管的机械、电气连接不良套接紧定式金属导管17.1所选配的导管及接头、紧定螺钉、爪型螺母等连接件应符合套接紧定式钢导管电线管路施工及验收规程（CECS120）的要求。17.2导管与接头连接时，管端应插到止位环处，紧定螺钉应紧固并拧断钉头。173导管与箱（盒）连接时，爪型螺母的爪应压紧并刺入箱（盒）壁。18接地（含防雷）装置焊接不良避雷针（带）、均压环、接地干（支）线的型钢18.1避雷针（带）、均压环、接地干（支）线焊连接时，圆钢与圆钢、圆钢与扁钢应双面施焊，搭接长度为圆钢直径的6倍；扁钢与扁钢应不少于三面施焊，搭接长度为扁钢宽度的2倍。18.2接头焊缝连续饱满，焊渣清除干净；除埋设在混凝土中的以外，接头应防腐良好。条号通病现象部位或项目技术措施19未做防雷接地屋面金属管道设备防雷接地19.1所有屋面金属管道设备应与建筑物防雷系统可靠连接。19.2镀锌管道的防雷连接应采用抱箍式连接卡与系统连接。不得直接在镀锌管上焊接。20未采用不燃材料及工艺不良通风空调工程防排烟系统柔性短管柔20.1柔性短管必须为不燃材料。短20.2短管长度宜为150300mm。20.3连接处应严密、牢固可靠。
