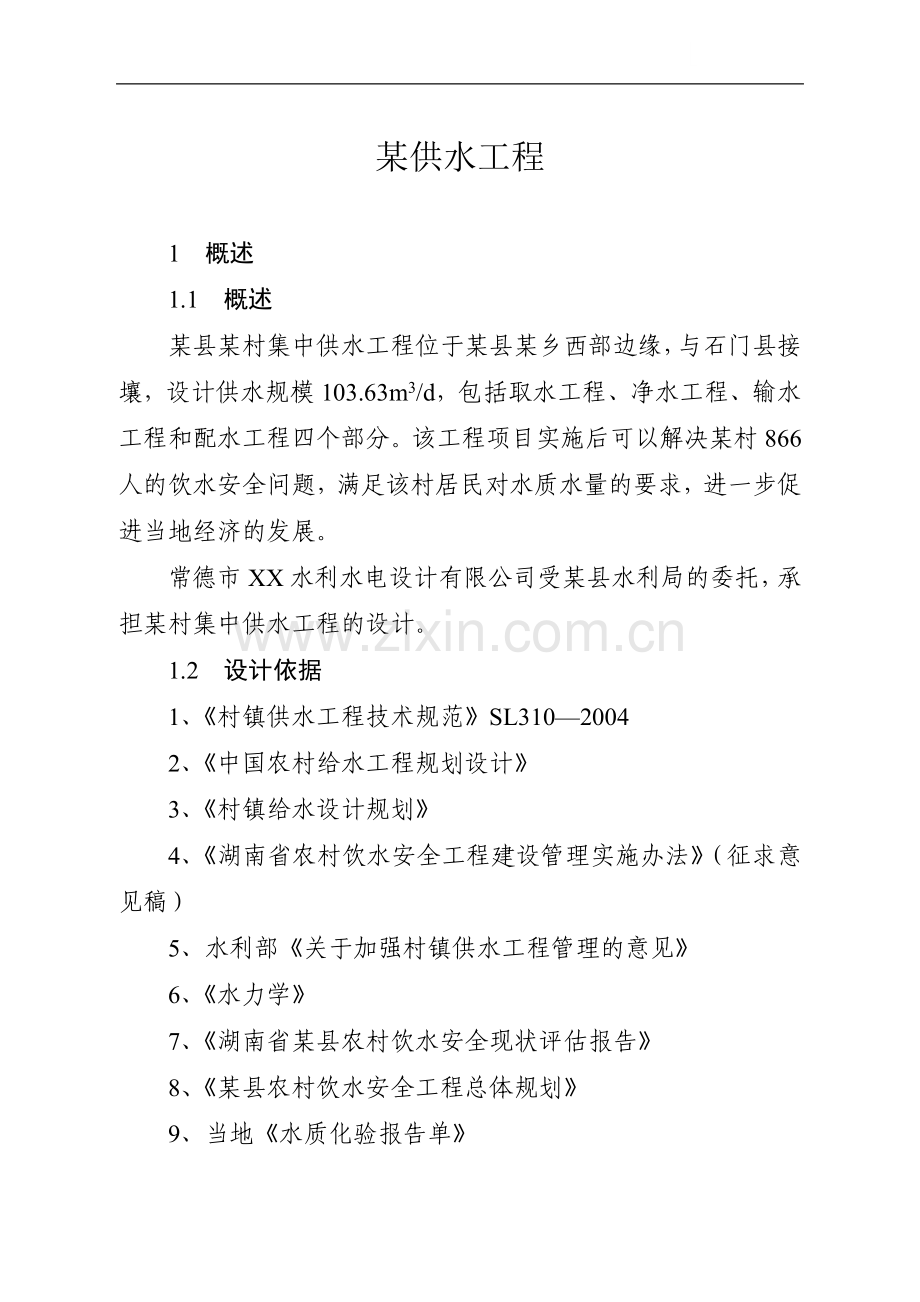

某供水工程

1　概述
1.1　概述
某县某村集中供水工程位于某县某乡西部边缘，与石门县接壤，设计供水规模103.63m3/d，包括取水工程、净水工程、输水工程和配水工程四个部分。该工程项目实施后可以解决某村866人的饮水安全问题，满足该村居民对水质水量的要求，进一步促进当地经济的发展。
常德市XX水利水电设计有限公司受某县水利局的委托，承担某村集中供水工程的设计。
1.2　设计依据
1、《村镇供水工程技术规范》SL310—2004
2、《中国农村给水工程规划设计》
3、《村镇给水设计规划》
4、《湖南省农村饮水安全工程建设管理实施办法》（征求意见稿）
5、水利部《关于加强村镇供水工程管理的意见》
6、《水力学》
7、《湖南省某县农村饮水安全现状评估报告》
8、《某县农村饮水安全工程总体规划》
9、当地《水质化验报告单》

1.3　资金来源
国家投资，地方配套及群众自筹
1.4　项目所在地概况
1.4.1　当地概况
某县位于湘西北，隶属于湖南省常德市，当地总人口43.583，汉族，其中农业人口35.68万。当地七年工农业总产值523元，其中农业173元，工业353元，农民人均收入3164元。
1.4.2自然条件
①地形地貌
某村地处武陵山余脉向洞庭湖盆地过渡地带，境内以牛头山、古老山、童山的延伸丘岗为主。除曾家、唐家等组居民居住在海拔100米以上外，全村其它居民大部分居住在海拔70~90m之间，便于进行集中供水。村内有水泥硬化路面可直达207国道，交通条件便利。
②气象条件
本区域位于亚热带季风湿润气候区，雨量充沛，温热潮湿，根据某县气象站资料统计到1995年，本地气象特征如下：
多年平均气温　　　　　　16.4℃
历年最高气温　　　　　　39.8℃（1961年7月23日）
历年最低气温　　　　　　-15.7℃（1971年1月30日）
多年平均降雨量　　 　　 1246.3mm
多年平均蒸发量　　　　　1225.9mm

多年平均日照小时数　　　1630.7h
多年平均最大风速　　　　18.6m/s
汛期多年平均最大风速　　13.6m/s
历年最大风速　　　　　　21.7m/s（78年10月26日）
多年平均相对湿度　　　　81%
③水文水事
某村7组泉眼常年涌水量大于0.1m3/s，发源于该泉的小溪，流经某村后，经石门县高桥村注入澧水，全长2.9km。下游澧水青山垸吴家厂处堤顶高程56.5m，防汛水位51.0m，警戒水位52.0m，危险水位53.0 m，历史最高水位56.30m（发生于1998年7月23日）。
1.4.3　供水现状与水质卫生
长期以来，该村居民饮用的水源是受化肥、农药严重污染的地表水，许多人饮用受污染的地表水后，身体经常出现头晕、恶心、拉肚子等症状，严重影响了他们的身体健康，为此，广大村民迫切要求改善他们的饮水现状。
2　设计规模和水源论证
2.1　供水范围和供水人口
本次计划解决某乡某村11个组280户886人的饮水安全问题，根据调查统计，考虑人口的增长，设计人口为941人。
2.2　企业用水量
项目区暂无上规模的企业，同时也有其它水源可以代替，企
业一般都可以自己就近取水解决用水问题，因此不计企业用水量。
2.4　消防用水量
根据《乡镇供水工程》规定，对于设计人口少于10000人的集镇，一般不单独考虑消防用水量。当发生火灾时，采取减少用户用水量的办法来满足消防用水量的要求。
2.5　水源论证
为了解决某村886人的部分居民生活饮水安全问题，今年6月某县水利局会同卫生防疫部门专门对该村7组泉水进行了水质化验和水量监测。经卫生部门检测，该泉水除“细菌总数”和“大肠杆菌”不合格外，其余指标均符合2001年国家生活饮用水卫生标准。因此，该泉水只需进行消毒处理后，即可安全饮用（详见《湖南省某县疾病控制中心检验报告》）。为了测定该泉的出水量，某县水利局会同某乡水利站，在泉池边建了一个宽1米的宽顶堰，经过长时间的观测，宽顶堰水深在0.2米以上，根据Q=1.48BH3/2，算得Q＞0.1m3/s。据当地居民反映，该泉越是天干，水量越大。而对于该村866人的水厂，最高日最大时用水量仅为8.64m3/h，完全能满足要求。
3　建设规划与水厂厂址
3.1　建设规模
某县某村供水工程总规模为103.63m3/d，属V型集中式供水工程，日平均系数取1.3，则日平均供水规模为29.72m3/d，年平
均供水2.91万m3时变化系数取2.0，则最高最大时用水量为8.64 m3/h。
3.2　水厂建设的必要性
一方面某村村民多次向县水利局反映，要求解决该村的饮水安全问题，并且愿意投工投劳。另一方面该工程实施后，将会大大改善该村的饮水卫生状况，大量减少水事纠纷的发生，有利于当地的社会稳定，有利于提高群众的生活质量促进当地经济的发展。由于减少了水性疾病的发生，势必会减少村民的医疗费用负担，由于减少了村民的取水时间，相当于增加了农村的劳动力，农民可以把更多的精力集中于创造更多的社会财富。项目实施后，还会使该村基础设施得以完善，不仅能促进水利经济的发展，还能加快当地社会主义新农村的建设进程。
3.3　水厂厂址
水厂厂房建在泉池西边10米处，与泉池一起构成水厂的主要组成部门。高位水池建在北边240米处的山上，利用地势高差，将水送到用户。该处地势平坦，水厂地面标高71.5m。距离水厂120米处有村级公路通过，交通条件便利对采购物资器材有利，水厂西边380米处有一台50KVA的变压器，目前仅供附近不足200人的村民的生活用电，变压器容量能够满足要求。综合上述各种因素，决定将厂房建在泉池西边10米处。
4　工程设计
4.1　给水系统设计

本工程由泉池，水厂厂房、高位水池和输配水管网组成。其中水厂厂房由泵房、办公室、化验室、会客室和休息室组成。泉池和水厂厂房座落在一个院子内。
供水主管沿村内人口最为密集的主要道路布置，配水管网根据村镇建设规划，成树枝状布置，尽量沿现有道路或规划道路布置，力求经济合理。
4.2 净化工艺
根据泉水的水质化验报告，只需对泉水进行消毒处理后，即可饮用。根据当地条件，决定采用漂白粉消毒，用清水制成1%—2%的澄清液，投加于泵房内的水井中。泵房内设溶解池和溶液池。
主要工艺流程如下：
过滤 漂白粉消毒 抽升
泉池 → 水井 → 水泵 → 高位水池 → 管网 → 用户
4.3　工程内容
本工程的主要内容有泉池过滤防渗设计，水井设计、水泵造型，高位水池的结构设计，水厂厂房的平面布置变压器容量校核及输配水管网的设计。
4.4　工程设计
4.4.1　取水工程
取水工程由泉池和取水进两部分组成。泉池底部采用三层砂卵石过滤，每层厚20cm，两相邻反滤层的粒径比为2。泉池侧面用15cm厚三合土防渗，7cm厚砼护面，泉池底面10×15米。
取水井位于泉池西边，井深10米，采用沉井。
4.4.2　厂区排水设计
防洪与内涝：厂房位于一处山岗，地势较高，水厂地面高程71.5m，澧水历史最高水位56.3m，不需考虑防洪问题由于水厂地势较高，厂内排水渠完善，不存在内涝问题。
4.4.3　建筑材料
（1）钢材、Ⅰ、Ⅱ级钢筋
（2）砼标号C15、C20、C25
（3）砂浆标号M5，砖MU10
