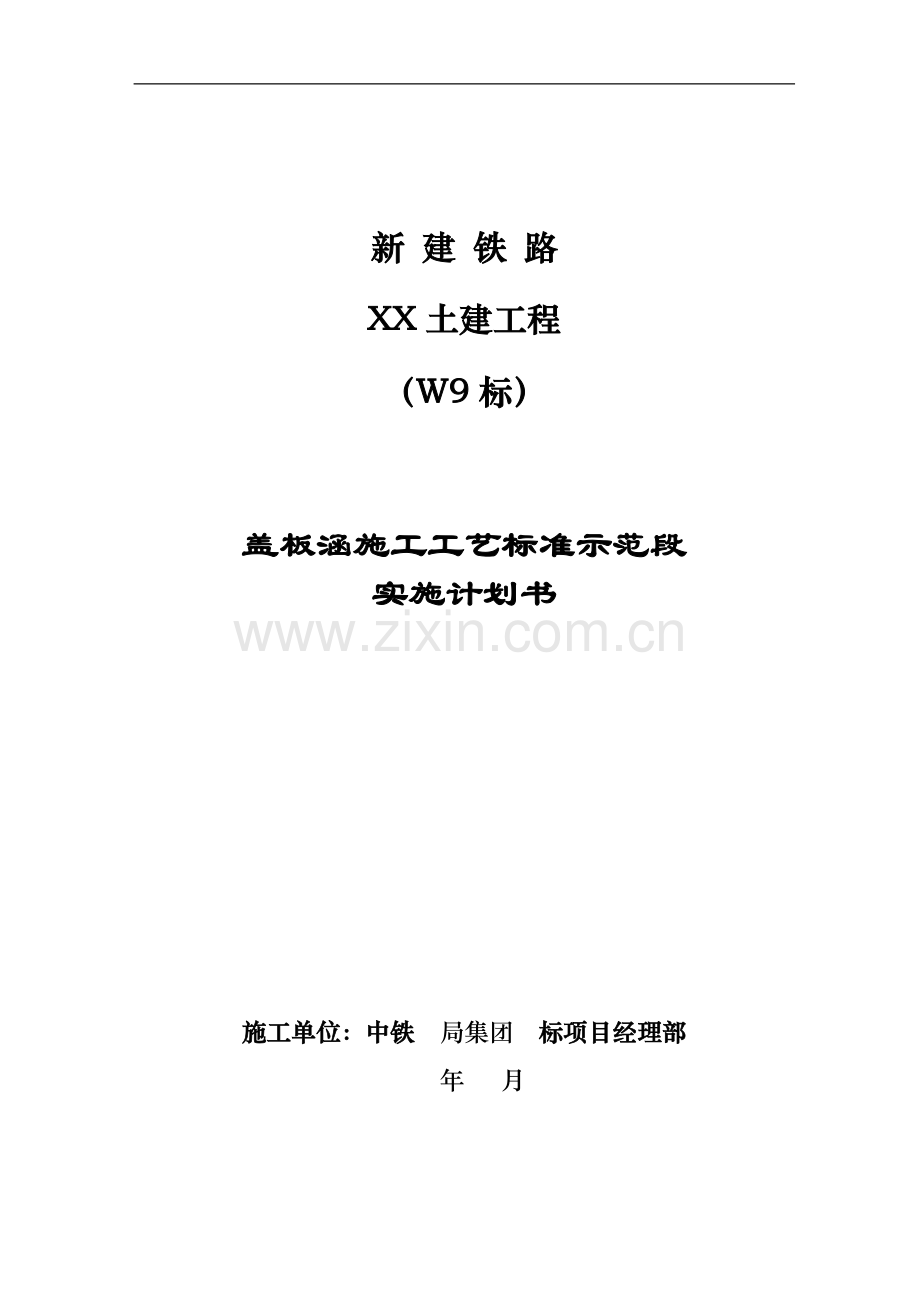

涵洞工艺标准示范段实施计划书.doc

新 建 铁 路XX土建工程（W9标）盖板涵施工工艺标准示范段实施计划书施工单位：中铁 局集团 标项目经理部 年 月目 录一、工程概况1二、确定工艺标准示范段1三、实施工艺标准示范段的目的和推广范围1四、施工准备2五、施工工艺要点5六、资源配置11七、工艺标准示范段成果标准11八、主要安全措施14九、环水保措施16盖板涵施工工艺标准示范段实施计划书1. 工程概况宜万铁路 标项目经理部一分部共 座涵洞。其中钢筋混凝土盖板涵 座，矩形框架涵 座。涵洞长度最长68.54横延米，最短15.12横延米；最大孔径4.0米，最小孔径1.0米；填土高度最大17.36米，最小0.45米；防水层分别为丙种防水层、甲种防水层。盖板涵主要施工项目：基础为M10浆砌片石，墙身为C15片石混凝土，墙顶为C15混凝土，进出口铺砌及附属工程为M5浆砌片石，盖板为C20钢筋混凝土。盖板涵基底地质主要有两类：第一类为粉质粘土、硬塑性，基本承载力为150180Kpa；第二类为灰岩、弱风化，基本承载力为8001000Kpa。涵洞部分基底位于碎石土、岩溶塌陷、局部溶沟、溶槽上。2确定工艺标准示范段选取具有代表性的DK 钢筋砼盖板涵进口三、四、五节作为盖板涵施工工艺标准示范段，该涵洞孔径为1-2.5m，涵长48.39横延米，共有10节4米节、2节3米节，三、四、五节均为4米节。基底位于：粉质粘土，硬塑，基本承载力150kpa。3.实施工艺标准示范段的目的和推广范围工艺标准示范段作为类似工程施工样板，其目的是规范施工操作程序，加强过程控制，确保工程质量；检查施工工艺的可行性，完善施工工艺；总结施工经验，为全段涵洞施工提供参数、数据。盖板涵施工工艺标准示范段的目的是：按铁路桥涵施工规范及操作规程要求，施工中不断提高每道工序的施工工艺水平；根据中心试验室选定砼配合比，不断修正混凝土的搅拌、浇筑等过程各项参数，改善、提高混凝土结构内在和外观质量；熟练掌握涵洞基础砌筑、墙身和盖板浇筑、沉降缝设置和防水层铺设的施工工艺，达到工艺标准要求和工艺效果；总结经验，在W9标全段盖板涵施工中推广应用。4.施工准备DK 盖板涵位于高坪镇麻扎坪村，施工人员、机械设备全部到位；施工便道已修筑完成，可直接到达涵洞施工现场；施工用水在砂浆、混凝土拌和站内设蓄水池，水车运水；施工用电采用内燃发电机自发电。施工测量已将水准点、放样控制点引测到涵洞附近；原材料试验和配合比选定工作已经报批。组织机构： 为确保工艺标准示范段试验一次成功，将本工程作为我单位的涵洞重点工程，成立精干、高效的领导小组，调配精锐的专业化施工队伍，合理部署，科学管理。工艺标准示范段领导小组成员如下： 组 长：贺邵勇（一分部经理）副 组 长： 质检工程师： 技术负责人： 环保工程师： 现场负责人： 实 验： 测 量： 质量工作管理制度：工程质量自控体系图如下：工程质量自控体系图宜万线 标段自控体系项目部总工程师安全质量部项目部质检工程师施工队质检工程师班组质检员项目经理部质量工作领导小组一分部质检工程师1.质量自检制度实行项目经理部、施工队、工班三级自检制度，选派具有丰富施工经验和取得相应资格的质量检验工程师担任本管段工程质检工作，建立完善的质量自控体系和自检制度，使工程质量始终处于受控状态。施工队内部严格执行“自检、互检、交接检”的“三检制”，检查中发现的问题及时纠正处理，并由队质量检验员记入工程日志。2. 技术、质量交底和现场操作人员培训制度施工工艺标准示范段实施计划书批准后，工艺标准示范段技术负责人向施工队进行技术交底；分部质检工程师向施工队进行质量交底；施工队技术、质检人员向领工员、工班长、施工操作人员进行技术、质量交底。工艺标准示范段开工前，分部工程部组织施工队相关人员进行培训，将施工工艺标准示范段实施计划书中各工序工艺操作要求及具体做法向现场人员讲解清楚。3.隐蔽工程检查制度严格执行“三检制”。隐蔽工程必须经施工队质检员自检合格后，报分部质检工程师检查，检查合格后，填写工程报验申请表，报请监理工程师进行现场检查，监理工程检查合格后，质检工程师现场填写隐蔽工程检查证，各方签字认可后方可隐蔽。4.现场材料进场检验制度严格控制各种原材料的质量，把好进料关。建筑材料运到现场后，物资部门向中心试验室开出材料取样通知单，由试验人员进行现场取样试验，试验合格，填写原材料进场报验单报请监理工程师批准。对经试验达不到标准的材料，坚决清退出场;各种原材料、半成品均应有出厂合格证、产品质量证明书和试验报告，进场后分类堆码存放，并挂牌标识检验和试验状态，以防止误用和实现可追溯性。5施工工艺要点5.1.盖板涵施工工艺流程图参见下图。盖板涵施工工艺流程图基底检查签认砌筑基础设置沉降缝放样资料施工准备原地面处理测量定位工艺标准示范段实施报审表基坑开挖墙身砼浇筑制作及安装盖板钢筋防水层施工洞口工程安装盖板现浇支架及模板现浇涵洞盖板制做试块附属工程及回填5.2.施工放样：包括中心点和纵横轴线、基坑开挖、基础砌筑、墙身、盖板放样均采用坐标法,标高采用水准高程测量。5.3.基坑开挖:开挖前排除地表水,在基坑周边采取有效的防排水措施。基坑为土质时采用人工配合机械开挖，根据开挖揭示地质情况坑壁坡比采用1：（0.51）；为石质时采用小药量松动爆破或风镐开挖，坑壁坡比采用1:0.2；开挖至设计标高10cm时，用人工修整基底，同时避免超挖，基底扰动部分要清除干净，基坑弃土全部运至指定弃土场。基底为土质时采用轻型触探仪检测地基承载力，承载力达不到设计要求时，应采取基底处理措施。基坑开挖至设计标高后基底采用风钻钻探5m进一步核实地质情况，钻探时基坑四角及中心各钻一孔。基坑开挖自检合格后，报请驻地监理和工地设计组验收确认，验收合格后方可进行基础施工。5.4.基础砌筑:基础浆砌片石必须严格按铁路混凝土及砌体工程施工规范施工。5.4.1.片石厚度必须大于20cm，片石材质满足有关技术标准，石块大小均匀，无风化及水锈石，石料强度等级必须符合设计要求。5.4.2. 砂浆强度等级符合设计要求，砂浆的配合比经过试验室选配确定，砂浆具有适当的流动性和良好的和易性，砂浆随拌随用。在运输或贮存过程中发生离析、泌水现象时，砌筑前重新拌合，已凝结的砂浆，不得使用。5.4.3.砌筑采用挤浆法分层砌筑，砌缝均匀，不得有通缝、瞎缝现象。每层砌筑前，先水平满铺一层砂浆，石料先预放，预放时大面朝下调整石料位置，底面不平的用小碎石临时支垫，取下石料，按支垫标高补铺砂浆，如砂浆太厚，砂浆内压入小片石（碎石），并保证小片石（碎石）不外露，再次安砌石料，用手锤敲击，直至砂浆浆液溢出砌缝石料稳固，不饱满的竖缝，应用铁棒捣固填塞饱满，按上述操作工艺依次往上砌筑。面石水平灰缝为1 cm，填腹石灰缝不得大于3cm;竖缝过大时，可用小片石（碎石）在塞浆后填塞；石料必须平砌，严禁斜砌，立砌；面石和填腹石丁顺相间，保证砌体结构的完整性，避免出现“包饺子”或“两张皮”现象。5.4.4.基础施工完毕时要对砌体进行保湿养护，养护期满足施工规范要求。5.5.墙身施工：墙身设计为C15片石混凝土，墙身混凝土分节浇筑。5.5.1墙身立模前，测量班精确放样，根据放样点工人用墨线弹出墙身底面四周轮廓线，严格按轮廓线支立模板。5.5.2墙身模板采用标准组合钢模板拼装，用钢管做横竖带加固，横竖带横距70cm，纵距50cm；模板拉杆为12圆钢，外套pvc塑料管，间距1.5米，梅花形布置，拉杆两端车丝扣，外侧用双螺母拧紧，侧模外边设钢管斜撑加强，防止跑模。边墙两侧模板间根据墙体尺寸用方木（圆木）做横撑，保证墙体结构尺寸满足设计要求。分节间沉降缝处用模板隔开，边墙内侧用3cm厚，5cm宽木条隔开，木条刷脱模剂，拆模时取掉；其余部分用发泡塑料板分隔，保证沉降缝宽度和外观质量。边墙与盖板台座一次立模到位，连续浇筑成型，盖板台座底面线和顶面线分别在边墙模板内侧提前用墨线划出，方便施工控制（注意台座每一米处有错台）。边墙模板支立完成后，首先检查边墙模板尺寸、坡比是否符合设计要求，支撑是否稳定牢固，模板接缝是否严密，沉降缝是否竖直。5.5.3混凝土严格按照监理工程师批准的配合比拌制。拌合站采用电子自动配料斗配料，强制式搅拌机拌合，搅拌时间不得少于1min。混凝土水平运输采用小型农用车或手推车，在混凝土自由倾落高度大于2米时，采用串筒入模。5.5.4.混凝土采用插入式捣固器振捣密实，振捣方法和时间要合理，既要防止振捣不足，也要防止过振。以“混凝土不再下沉、表面开始泛浆、不再出现气泡”为度。为保证振捣效果，提倡“先周边轻振捣一遍，再从中心向四周进行振捣”的方法，最后再从外围敲振一遍模板，以利气泡排出。 5.5.5.墙身C15片石混凝土施工严格按现行规范操作，填放片石不超过混凝土总量的20%，片石均匀分布，安放稳妥。片石间净距不小于15cm,片石与模板的间距不宜小于25cm。最上层片石顶面应覆盖25cm以上混凝土层。5.5.6.混凝土终凝后，12h内进行洒水养护，并保持混凝土表面湿润，养护期潮湿气候不少于7天，干燥气候不少于14天。5.5.7.墙身混凝土强度达到2.5MPa，其表面及棱角不因拆模而受损时，根据目前气温，预计24小时后才可拆模。5.6.涵洞钢筋混凝土盖板：盖板砼设计为C20钢筋砼，三节盖板一起浇筑。 5.6.1盖板底模采用钢管脚手架支撑，钢管支撑间距80cm60cm，在钢管横梁上铺设盖板底模，底模采用组合钢模板拼装，调整底模标高时用木楔支垫，木楔用铁丝与钢管横梁固定牢固，底模错台处用木模封堵，底模接缝要严密，漏浆处用腻子刮平。5.6.2盖板底模支立完成后，在盖板台座上铺设一层厚塑料（或油毡）将盖板与底座混凝土隔开。5.6.3钢筋进场时，按批抽取试件做力学性能和工艺性能试验，试验合格方可使用。钢筋外观要平直、无损伤；表面无裂纹、无油污、无颗粒状或片状老锈。钢筋搭接采用双面搭接焊，焊接前钢筋搭接头要弯折一定角度（一般为15角），保证焊接钢筋在同一轴线上，焊缝长度要求不小于直径的5倍，焊缝要平顺，不得有裂纹，没有明显的咬边、凹陷、焊瘤、夹渣、及气孔。一级钢筋采用结422焊条，二级钢筋采用502焊条。按设计要求加工好钢筋后再放入模内，绑扎成钢筋骨架。钢筋骨架要绑扎牢固，每个节点都要绑扎好，同时焊接钢筋要错开布置。钢筋焊接绑扎经自检合格后，报请监理检查签认。5.6.4在钢筋底部等间距均匀支垫砂浆垫块，砂浆垫块厚度与设计图中钢筋保护层厚度一致，将垫块上的扎丝与钢筋绑扎牢固，确保钢筋保护层厚度与设计相符。5.6.5盖板浇筑混凝土时，沉降缝处用3cm厚木板隔开，木板两侧刷脱模剂，混凝土沿涵洞一端向另一端全宽浇筑，采用50振捣棒振实。5.7.沉降缝的施工：基础、边墙和盖板的沉降缝做到上下垂直、方正、缝宽一致且在同一断面上，杜绝相互错开、咬合现象，避免相互影响沉降功能。沉降缝所用的原材料的品种、规格、性能等必须符合设计要求。涵洞墙身施作完毕后，清理沉降缝，沉降缝填塞前必须清扫干净，并保持干燥，不得有杂物和积水；沉降缝内侧填塞粘土，外侧沿沉降缝四周予留5cm，用沥青浸制麻筋塞缝，要求挤捣密实，不得遗漏，同时麻筋中沥青要饱满，墙身内侧沉降缝表面用100#水泥砂浆勾缝。5.8.防水层施工：本涵洞防水层设计为丙种防水层，丙种防水层的设置为涂刷两层沥青。防水层所用的原材料的品种、规格、性能等必须符合设计要求。在涂刷第一层沥青前，检查防水层的基层，基层表面要求平整、清洁、干燥、不得有空鼓、松动、蜂窝麻面、浮渣、浮土、油污等，如基层表面有蜂窝麻面，在涂刷沥青前用水泥净浆填补平整，水泥净浆中添加类似107胶的水溶性胶粘剂增强水泥净浆与基底的连接。对蜂窝麻面作填补前，清除蜂窝、麻面中的松散层、浮渣、浮灰、油污等，并使之湿润。第二层沥青的涂刷，需在第一层沥青具有一定的强度后方可进行，涂刷沥青厚度必须均匀一致，用量2Kg/m2。第二层沥青具有一定强度后，在防水层的外面包一层1520cm厚的粘土作成通长保护层。防水层施工避开下雨、大风、寒冷等不良天气。防水层隐蔽前，进行防水层隐蔽验收。5.9.洞口施工：洞口部分包括端墙和翼墙，以及锥体护坡等，按图纸尺寸、形状及材料要求施工，施工工艺操作同涵身施工。涵洞洞口八字墙及帽石表面色泽要一致，墙面平顺、棱角分明、线条流畅。洞口帽石混凝土严格控制水灰比，选用和易性好的小石子混凝土，浇筑中注意捣固，砼浇筑完毕后派专人对其表面进行抹平，待砼接近初凝时，再次进行提浆压光，然后覆盖浇水养护。6.资源配置6.1.机具设备涵洞施工机具设备表序号设备名称型 号用 途数 量备注1柴油空压机25m3基坑开挖凿岩和钻眼22混凝土搅拌机350L砂浆拌合、混凝土搅拌1自动计量3小型农用车1t材料运输、弃土运输24插入式振捣棒50盖板、墙身、端翼墙砼浇筑25电焊机BX1-400焊接钢筋16钢管脚手架48mm模板加固及搭设支架5t7标准模板315墙身、盖板混凝土浇筑100块8风镐凿岩29风枪钻眼210发电机供施工用电111小型夯实机台背回填16.2.现场施工人员安排涵洞施工现场人员安排表 序号人员安排人数主要工作内容1管理人员4现场组织、技术负责、质检2基坑开挖工15基坑开挖、钻爆、基底清理3砌筑工10各部位浆砌圬工施工4钢筋工6钢筋的加工、安装5混凝土工15模板安装、混凝土浇筑6机电工3电力维护、机械操作7工艺标准示范段成果标准7.1涵洞完工后，各项检测项目必须符合以下各项要求：（1）涵洞片石砼允许偏差：序号项 目允许偏差（mm）检验方法1边翼墙距设计中心线位置20测量检查不少于5处2墙顶、板座顶面高程153孔径20尺量检查不少于5处4涵长+100 -505厚度+10 -5顶板、底板、边墙、盖板6涵身接头错台10尺量检查不少于5处7流水高程20测量不小于5处（2）、模板安装允许偏差：序号项 目允许偏差（mm）检验方法1轴线位置基 础15尺量每边不少于2处墙 身52表面平整度52m靠尺和塞尺不少于3处3高程基 础20测 量墙 身154模板的侧向弯曲墙身墙身L/1500拉线尺量5墙两模板内侧宽度+10-5尺量不少于3处6相邻两板表面高低差2尺 量 (3)、钢筋加工允许偏差：序号名 称允许偏差（mm）检验方法1受力钢筋全长10尺量2弯起钢筋的弯折位置203箍筋内净尺寸5（桥梁3）（4）、钢筋安装及钢筋保护厚度允许偏差：序号名 称允许偏差（mm）检 验 方 法1受力钢筋排距5尺量，两端、中间各一处2同一排中受力钢筋间距 基础203分布钢筋间距20尺量，连续3处4箍筋间距绑扎骨架20焊接骨架205弯起点位置（加工偏差20mm包括在内）30尺量6钢筋保护层 厚 度C(mm)C35+10,-5尺量，两端、中间各2处25C35+5,-2C25+3,-1（5）沉降缝工艺标准：缝宽均匀，缝身竖直，环向贯通，填塞密实，外观光洁。（6）防水层工艺标准：表面平整，允许偏差3mm，厚度均匀一致。7.2. 工艺标准示范段工艺效果 涵洞整体做到内实外美，圬工强度达到设计要求，表面色泽一致，无质量缺陷，外形轮廓清晰、圆顺。各部位尺寸符合设计要求。涵身顺直，涵底铺砌紧密、平整。墙身混凝土表面平整密实，无质量缺陷（无跑模、裂缝、蜂窝、孔洞、疏松、麻面和缺棱掉角等现象）。沉降缝位置、尺寸、构造形式符合设计要求，表面质量达到缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁。防水层施工部位、构造形式、厚度、坡度和细部做法符合设计要求，防水层的表面质量达到涂层厚薄一致，平整度满足新验标规定。8.主要安全措施8.1 安全制度8.1.1 安全工作要坚持“安全第一，预防为主”的方针，建立健全安全保证体系和安全生产规章制度，遵循总指下发的安全施工管理规定，制订行之有效的针对性强的安全技术措施，完善安全生产内业资料，开展安全标准工地建设和安全生产检查活动。实行开工前安全技术交底制度，施工中安全生产检查制度，施工后安全生产评比制度。8.1.2 制定安全预防措施，清除事故隐患，有针对性地对从事高空作业及机械运输作业等人员，制定具体的制度和措施，进行重点防范，把不安全因素消灭在萌芽状态，以确保安全目标实现。8.1.3 实行逐级安全技术交底制，由经理部组织有关人员对工程项目或专项工程进行书面安全技术交底，凡参加安全技术交底的人员要履行签字手续，并保存资料，项目经理部专职安全员要对安全技术措施的执行情况进行监督检查，并作好记录。8.1.4 加强施工现场安全教育。通过安全教育，增强职工安全意识，掌握基本知识和安全操作技能，提高职工遵守施工安全纪律的自觉性，认真执行安全操作规定，做到：不违章指挥、不违章操作、不伤害自己、不被他人伤害，达到提高整体安全意识和自我防护能力。8.1.5 认真执行安全检查制度。项目经理部要保证安全检查制度的落实，对检查中发现的安全问题按照“三不放过”的原则制定整改措施，限期整改，保证“管生产必须管安全”的原则真正落实。8.1.6 制定工地规章制度，包括安全保卫制度；工地出入管理制度；工地安全制度；环保卫生制度；防洪制度；施工现场保卫制度，告示全体施工人员在工程实施过程中切实遵守。8.2 现场设备管理、用电、防洪、防汛安全技术措施8.2.1 施工机具、车辆和设备有专人管理和操作，做到“三定”（定人、定机、定岗位），“三好”（管好、用好、维修好），“四会”（会使用、会保养、会检查、会排除故障），“四懂”（懂管理、懂结构、懂性能、懂用途），车辆、设备按有关规定进行保养，确保其性能处于完好状态，符合安全技术要求，满足施工需要。8.2.2 做好现场管理及安全用电、防火、防汛工作。现场管理有序，道路畅通，材料堆放整齐，现场用电必须有专职电工负责，低压线路安装规范。防护、防火设施按规定配置且完好有效，安全标牌齐全且符合规定。雨季成立防汛小组，设专人值班，并加强与气象部门的联系，提前做好防洪防汛工作，避免人员及财产损失。8.2.3 施工现场必要的安全设施配备齐全、完好，不得擅自移动，进入现场所有人员必须配戴安全帽。8.3 施工机械安全控制措施 各种机械操作人员和车辆管理员，必须有操作合格证，不准操作人员操作与操作证不相符的机械；不准将机械设备交给无操作证的人员操作，对机械操作人员要建立档案，专人管理。 操作人员必须按照说明书规定，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。 机械设备在施工现场停放时，选择安全的停放地点，夜间有专人看管。9、环水保措施9.1 施工环境保护工作，必须贯彻“全面规划，合理布局，预防为主，综合治理，强化管理”的方针和“谁污染谁治理、谁破坏谁恢复”的原则。9.2 对施工人员进行环境保护有关法律、法规教育，使施工人员牢固树立环保意识，自觉遵守有关的法规、条例等，严格按设计施工。9.3 施工中取土、弃土、弃碴、排污等严格按设计文件和当地环保部门签订的有关协议、要求进行处理，并采取有效防范措施避免和减少由于施工方法不当污染和破坏环境。所有弃碴场坡脚挡护，堆顶作好排水，严禁弃碴随意倒入沟谷中；沿线的树木不得随意砍伐毁坏。9.4 将工地生活区的生活垃圾、工程废料及废油分类存放，及时集运至当地环保部门指定的地点。严禁在沟渠旁及弃土场以外的任何地方倾倒垃圾及弃土。生活污水处理设化粪池，不直接排放；杜绝焚烧有毒废料（废机油、废塑料等）；从当地地表及地下抽水时，盛水和抽水器具保持清洁，避免污染水源，并且注意节约用水。9.5 对易产生粉尘、扬尘的作业面和装卸、交通运输，制定操作规程和洒水降尘制度，保持湿度、控制扬尘。水泥等易飞扬细颗粒散体物料安排库内存放，散装物料露天堆放进行压实、覆盖9.6 水土保持的措施9.6.1 保护生态环境做好水土保持工作，加强对施工人员的教育和管理，严格遵守国家及地方政府的有关法规、条例。9.6.2 水土保持工作由办公室负责，配设专职环保员，建立健全水土保持保证体系，坚持“预防为主，综合防治，全面规划”原则，抓住水土保持工作重点，有针对地采取措施，确保不污染和破坏水源、植被和土地。9.6.3 施工中严格按设计施工，尽量减少植被破坏，废弃的砂、石、土必须运至规定的地点堆放。取、弃土场、生活、生产用地范围内建好排水系统，防止水土流失。
