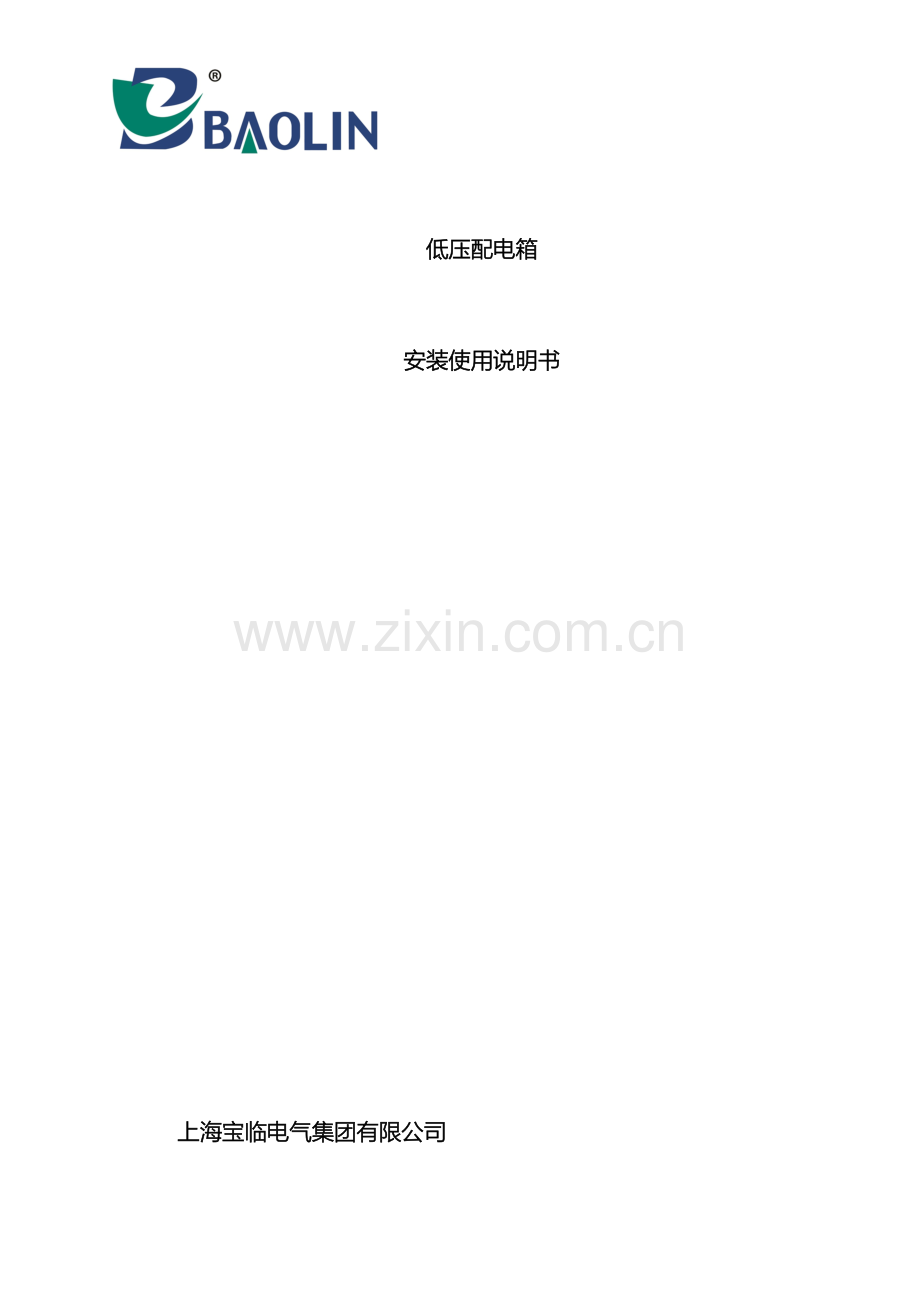

低压配电箱

安装使用说明书

上海宝临电气集团有限公司

始终安全第一

在开关设备安装使用前请先仔细阅读本说明书

开关设备只能安装在适合于电气设备工作的户内场所；
确保由专职电气人员进行安装、操作和维护；
必须保证现场电气设备的联接条件和工作规程的适用性和安全性；
有关开关设备的一切操作，都要遵守说明书中的相应规定；
不要超出开关设备在正常工作条件下的技术参数的规定值；
使用说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方；
用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备；
若对本说明书尚有疑问，上海宝临电气将提供进一步的资询。

目 录

1产品概述 …………………………………………………………　 4

1.1 简介 ………………………………………………………… 4

1.2正常的工作环境条件…………………………………………………… 4

1.3 特殊使用条件 ………………………………………………………… 4

1.4 电气参数 ………………………………………………………… 4

1.5 到货后检验 ………………………………………………………… 4

1.6 安装 ………………………………………………………… 4

1.7清理 …………………………………………………… 4

1.8综合调试 …………………………………………………… 5

1.9投入运行前的检查和试验…………………………………………… 5

2使用说明 ………………………………………………………… 5

3维护、维修 ………………………………………………………… 6

3.1检查与维护 ………………………………………………………… 6

3.2维修 ………………………………………………………… 6

4工程技术服务 ………………………………………………………… 6

1. 产品概述
1.1简介
上海宝临电气低压系列配电箱，适用于三相交流低压配电系统中，额定电压为交流 220/ 380V、额定电流为630A 及以下、额定频率 50Hz，作为接受和分配电能使用。产品具有防漏电、防浪涌、过载、欠压、短路保护等功能。可应用于大户型住宅、别墅、写字楼等民用建筑，商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校、机场、 地铁等公共场所。

1.2正常的工作环境条件
1.2.1 环境温度： -15℃~+45℃，24h内平均温度不超过 +35℃
1.2.2 大气条件：空气清洁，最高温度为 +45℃时相对湿度不得超过 50％。在较低温度时， 允许有较大的相对湿度，但因考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
1.2.3 污染等级： 3
1.2.4 海拔高度：安装场地的海拔不得超过 m。
1.2.5 应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。
1.2.6 安装位置应水平，倾斜度不超过 5º。

1.3 特殊使用条件
如果配电箱在异于上述规定的正常使用条件下使用，用户应在订货时提出并与公司协商一致。
设备在高于上述环境温度时，应考虑降容运行。

1.4 电气参数
1.4.1 额定工作电压： 220/380V
1.4.2 额定绝缘电压： 660V
1.4.3 额定电流：630A及以下。
1.4.4 额定频率：50Hz或60Hz
1.4.5 外壳防护等级：IP30～IP65。

1.5到货后检验

为避免不便，应在到货时即检查箱体是否在运输过程中受损.如发现损坏，应立即通知本公司，说明造成损坏的原因及情况，以便协助处理，减少损失。开箱检验后请将经确认的设备清单再传真给本公司。

1.6安装

产品应垂直安装使用，其安装平面与垂直面的倾斜度不超过5度，安装方式可分为挂墙式、落地式。

1.7清理

安装完毕，应检查设备以确保清洁并无任何遗留物。可用吸尘器，干刷子或软布清扫，严禁使用具有溶解性或凝固性化学试剂清洗。

1.8综合调试

复检程序
本设备在出厂前已调试过，并有检验报告，以下为复检程序：
l 设备外观检查：表面是否碰伤，划伤，剥落，标牌是否符合要求。
l 接地系统：是否与接地网正确连接。
l 检查柜架结构接地的连接有效性，接地电阻不大于0.1Ω。
l 相对地标称电压的绝缘电阻应≥1 kΩ/V
l 主回路及辅助回路都必须做耐压测试，耐压没到 V的电器元件不得进入电网。
l 线路连接是否正确。

1.9投入运行前的检查和试验：

a) 检查箱体表层有无锈蚀，箱内是否干燥、清洁。
b) 电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。
c) 主要电器的通断是否可靠、准确、辅助接点的通断是否可靠、准确。
d) 母线连接是否良好，其绝缘支撑件、安装件及附件是否安装牢固可靠。
e) 辅助接点是否符合要求，熔断器的熔芯规格选用是否正确。
f) 仪表指示与互感器的变比及极性是否正确；
g) 电路的接线是否符合电气原理图要求。
h) 检查配电箱内电器元件、 二次接线是否符合图纸要求。
i) 各种仪表、信号装置指示是否正常，电流、电压是否平衡，并在允许范围内。
j) 断路器过流脱扣器整定值、电动机保护器配置，与负荷是否匹配；

2．使用说明

u 所有配电箱在使用过程中必须按照下述操作顺序：
一、送电操作顺序为：总配电箱--分配电箱--开关箱;
二、停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外）；
u 用电电器的电流不得超过配电箱的额定电流；
u 每次使用配电箱时，必须在漏电断路器合闸通电的状态下，按动试验按扭，检查漏电保护是否正常可靠；
u 漏电断路器因被控制线路发生故障（漏电过载和短路）而分闸，则手柄处于中间位置，再合闸时（查明原因，排除故障后）先将操作手柄向下板动至“分”位置，使操作机构给予“再扣”后，才能进行合闸操作；
u 所有配电箱均应标明其名称、用途，并作出分路标记；
u 配电箱内不得放置任何杂物，并应保持经常维修和整洁；
u 使用配电箱插座时，插座对应控制开关必须处于分闸状态时，才可将插头插入插座；
u 配电箱内装有双电源切换开关检修时，须将开关手动切换到“0”位，具体操作详见开关使用说明书；
u 对配电箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。

3． 维护、维修

配电箱维护、维修等相关工作，应该由熟悉本开关设备并经过培训的供电部门认可的持电工操作证的专业人员进行。要严格尊守相关安全规则的规定！

3.1 检查与维护

检查与维护工作应包括下列内容，但不应局限于下列内容！
3.1.1应在运行一个月内停电检查一次，对所有电器联接线的联接紧固件都需重新紧固一遍。
3.1.2对有粉尘、纤维环境应定期检查维护，当发现其表面含有油污、粉尘、发霉时，需用软布清除污染物。
3.1.3检查电气联接有无过热现象，有条件的可用红外测温仪检测。当系统显示其它损坏或过热时需及时更换部件。
3.1.4 检查接地连接的紧固件是否紧固、无锈蚀、损坏等现象。
3.1.5检查各种设备的绝缘件是否清洁。有无裂纹、损坏、放电痕迹等异常现象。
3.1.6接触器电磁线圈吸合是否正常，有无过大噪声或线圈过热现象。

3.2 维修

3.2.1故障处理：

由于操作不当或发生意外造成的故障，应先切断电源（开关），进行检查、排除。如发生较大故障，无法自己排除时请与本公司联系，以免造成不必要的损失。

维修工作应该由熟悉本设备并持电工操作证的专业人员进行。要严格尊守相关安全规则的规定！或聘请供电部门专业人员、制造商售后服务人员进行！

4．工程技术服务

在向广大用户提供各种规格的高性能低压配电箱的同时，我们还向用户提供周到的工程技术服务。

4.1技术改造服务

用户原有的低压配电箱系统如需增加新的功能或操作，需对原配电箱进行改造，我司可提供技术支持。
4.2维护保养的指导或施工

配电箱运行一段时间后，需要定期对其进行维修保养，我司能够提供指导或帮助施工。
