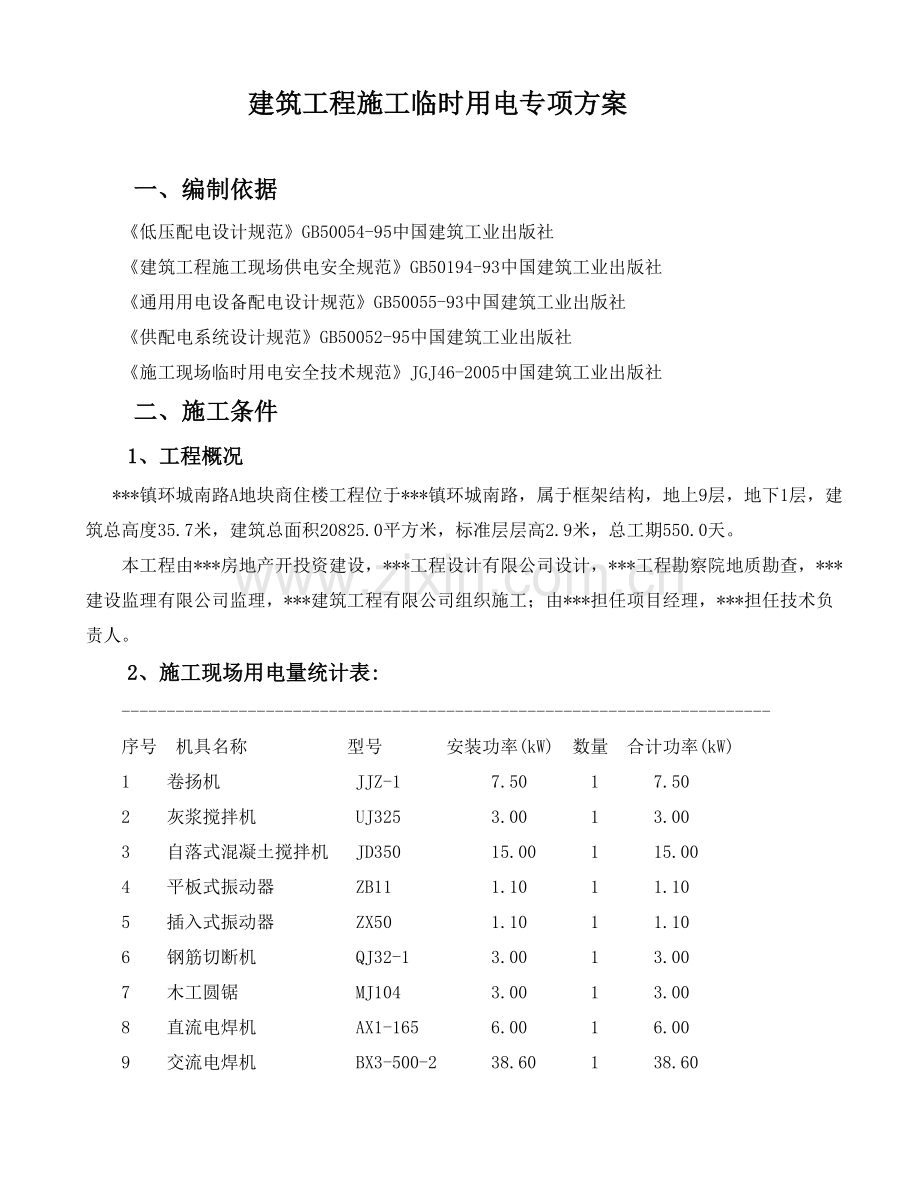

建筑工程施工临时用电专项方案 一、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社 二、施工条件 1、工程概况 *镇环城南路A地块商住楼工程位于*镇环城南路，属于框架结构，地上9层，地下1层，建筑总高度35.7米，建筑总面积20825.0平方米，标准层层高2.9米，总工期550.0天。 本工程由*房地产开投资建设，*工程设计有限公司设计，*工程勘察院地质勘查，*建设监理有限公司监理，*建筑工程有限公司组织施工；由*担任项目经理，*担任技术负责人。 2、施工现场用电量统计表: - 序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 卷扬机 JJZ-1 7.50 1 7.50 2 灰浆搅拌机 UJ325 3.00 1 3.00 3 自落式混凝土搅拌机 JD350 15.00 1 15.00 4 平板式振动器 ZB11 1.10 1 1.10 5 插入式振动器 ZX50 1.10 1 1.10 6 钢筋切断机 QJ32-1 3.00 1 3.00 7 木工圆锯 MJ104 3.00 1 3.00 8 直流电焊机 AX1-165 6.00 1 6.00 9 交流电焊机 BX3-500-2 38.60 1 38.60 10 卷扬机 JJZ-1 7.50 1 7.50 11 灰浆搅拌机 UJ325 3.00 1 3.00 12 自落式混凝土搅拌机 JD350 15.00 1 15.00 13 插入式振动器 ZX50 1.10 1 1.10 14 平板式振动器 ZB11 1.10 1 1.10 15 钢筋切断机 QJ32-1 3.00 1 3.00 16 木工圆锯 MJ104 3.00 1 3.00 17 直流电焊机 AX1-165 6.00 1 6.00 18 卷扬机 JJM-3 7.50 1 7.50 19 平板式振动器 ZB11 1.10 1 1.10 20 插入式振动器 ZX50 1.10 1 1.10 21 钢筋切断机 QJ32-1 3.00 1 3.00 22 木工圆锯 MJ104 3.00 1 3.00 23 直流电焊机 AX1-165 6.00 1 6.00 24 塔式起重机 TMZ63 39.00 1 39.00 25 钢筋调直机 GT4/14 4.00 1 4.00 26 钢筋切断机 QJ40 7.00 1 7.00 27 钢筋弯曲机 GW40 3.00 1 3.00 28 交流电焊机 BX3-200-2 23.40 1 23.40 29 木工圆锯 MJ104 3.00 1 3.00 30 直流电焊机 AX-165 6.00 1 6.00 - 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、卷扬机 Kx = 0.20 Cos = 0.60 tg = 1.33 Pjs = 0.207.50 = 1.50 kW (2)、灰浆搅拌机 Kx = 0.50 Cos = 0.55 tg = 1.52 Pjs = 0.503.00 = 1.50 kW (3)、自落式混凝土搅拌机 Kx = 0.75 Cos = 0.85 tg = 0.62 Pjs = 0.7515.00 = 11.25 kW (4)、平板式振动器 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.301.10 = 0.33 kW (5)、插入式振动器 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.301.10 = 0.33 kW (6)、钢筋切断机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.303.00 = 0.90 kW (7)、木工圆锯 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.303.00 = 0.90 kW (8)、直流电焊机 Kx = 0.35 Cos = 0.60 tg = 1.33 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/26.00 = 4.24 kW Pjs = KxPe =0.354.24 = 1.48kW (9)、交流电焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/238.60 = 27.29 kW Pjs = KxPe =0.3527.29 = 9.55kW (10)、卷扬机 Kx = 0.20 Cos = 0.60 tg = 1.33 Pjs = 0.207.50 = 1.50 kW (11)、灰浆搅拌机 Kx = 0.50 Cos = 0.55 tg = 1.52 Pjs = 0.503.00 = 1.50 kW (12)、自落式混凝土搅拌机 Kx = 0.75 Cos = 0.85 tg = 0.62 Pjs = 0.7515.00 = 11.25 kW (13)、插入式振动器 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.301.10 = 0.33 kW (14)、平板式振动器 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.301.10 = 0.33 kW (15)、钢筋切断机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.303.00 = 0.90 kW (16)、木工圆锯 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.303.00 = 0.90 kW (17)、直流电焊机 Kx = 0.35 Cos = 0.60 tg = 1.33 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/26.00 = 4.24 kW Pjs = KxPe =0.354.24 = 1.48kW (18)、卷扬机 Kx = 0.20 Cos = 0.60 tg = 1.33 Pjs = 0.207.50 = 1.50 kW (19)、平板式振动器 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.301.10 = 0.33 kW (20)、插入式振动器 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.301.10 = 0.33 kW (21)、钢筋切断机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.303.00 = 0.90 kW (22)、木工圆锯 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.303.00 = 0.90 kW (23)、直流电焊机 Kx = 0.35 Cos = 0.60 tg = 1.33 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/26.00 = 4.24 kW Pjs = KxPe =0.354.24 = 1.48kW (24)、塔式起重机 Kx = 0.20 Cos = 0.60 tg = 1.33 将Jc =40%统一换算到Jc1 =25%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.40/0.25)1/239.00 = 49.33 kW Pjs = KxPe =0.2049.33 = 9.87kW (25)、钢筋调直机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.304.00 = 1.20 kW (26)、钢筋切断机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.307.00 = 2.10 kW (27)、钢筋弯曲机 Kx = 0.30 Cos = 0.70 tg = 1.02 Pjs = 0.303.00 = 0.90 kW (28)、交流电焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/223.40 = 16.55 kW Pjs = KxPe =0.3516.55 = 5.79kW (29)、木工圆锯 Kx = 0.30 Cos = 0.60 tg = 1.33 Pjs = 0.303.00 = 0.90 kW (30)、直流电焊机 Kx = 0.35 Cos = 0.60 tg = 1.33 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n(Jc/Jc1)1/2Pn =1(0.50/1.00)1/26.00 = 4.24 kW Pjs = KxPe =0.354.24 = 1.48kW (31)总的计算负荷计算，总箱同期系数取 Kx = 0.90 总的有功功率 Pjs = KxPjs = 0.90(1.50+1.50+11.25+0.33+0.33+0.90+0.90+1.48+9.55+1.50+1.50+11.25+0.33+0.33+0.90+0.90+1.48+1.50+0.33+0.33+0.90+0.90+1.48+9.87+1.20+2.10+0.90+5.79+0.90+1.48) = 66.267 kVA 总的无功功率 Qjs = KxQjs =0.90(2.00+2.28+6.97+0.34+0.34+0.92+1.20+1.98+21.89+2.00+2.28+6.97+0.34+0.34+0.92+1.20+1.98+2.00+0.34+0.34+0.92+1.20+1.98+13.16+1.22+2.14+0.92+13.27+1.20+1.98) = 85.132 kVA 总的视在功率 Sjs = (Pjs2+Qjs2)1/2 = (66.2672+85.1322)1/2 = 107.883 kVA 总的计算电流计算 Ijs = Sjs/(1.732Ue) = 107.883/(1.7320.38) = 163.916 A 3、选择变压器: 根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-125/10型三相电力变压器，它的容量为125.00kVA107.88kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 4、选择总箱的进线截面及进线开关: (1)选择导线截面：上面已经计算出总计算电流Ijs = 163.916A，查表得室外架空线路40 C时铝芯塑料绝缘导线BLV-495+150，其安全载流量为197.64A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。 (2)选择总进线开关：DZ20-225/3 ，其脱扣器整定电流值为Ir = 180.00A。 (3)选择总箱中漏电保护器：DZ10L-250/3 。 5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.207.50/(1.7320.380.60) = 3.80 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (2)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.50 Cos = 0.55 tg = 1.52 Ijs = KxPe/(1.732UeCos) = 0.503.00/(1.7320.380.55) = 4.14 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (3)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.85 tg = 0.62 Ijs = KxPe/(1.732UeCos) = 0.7515.00/(1.7320.380.85) = 20.11 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (4)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.10/(1.7320.380.70) = 0.72 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (5)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.10/(1.7320.380.70) = 0.72 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (6)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.303.00/(1.7320.380.70) = 1.95 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (7)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.303.00/(1.7320.380.60) = 2.28 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (8)、直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.35 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.354.24/(1.7320.380.60) = 3.76 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (9)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.35 Cos = 0.40 tg = 2.29 Ijs = KxPe/(1.732UeCos) = 0.3527.29/(1.7320.380.40) = 36.29 ii)选择导线 选择BLV-46+14 ，穿焊接钢管时其安全载流量为25.30A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (10)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.207.50/(1.7320.380.60) = 3.80 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (11)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.50 Cos = 0.55 tg = 1.52 Ijs = KxPe/(1.732UeCos) = 0.503.00/(1.7320.380.55) = 4.14 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (12)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.85 tg = 0.62 Ijs = KxPe/(1.732UeCos) = 0.7515.00/(1.7320.380.85) = 20.11 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (13)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.10/(1.7320.380.70) = 0.72 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (14)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.10/(1.7320.380.70) = 0.72 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (15)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.303.00/(1.7320.380.70) = 1.95 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (16)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.303.00/(1.7320.380.60) = 2.28 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (17)、直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.35 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.354.24/(1.7320.380.60) = 3.76 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (18)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.207.50/(1.7320.380.60) = 3.80 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (19)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.10/(1.7320.380.70) = 0.72 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (20)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.10/(1.7320.380.70) = 0.72 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (21)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.303.00/(1.7320.380.70) = 1.95 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (22)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.303.00/(1.7320.380.60) = 2.28 ii)选择导线 选择BLV-42.5+11.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根
