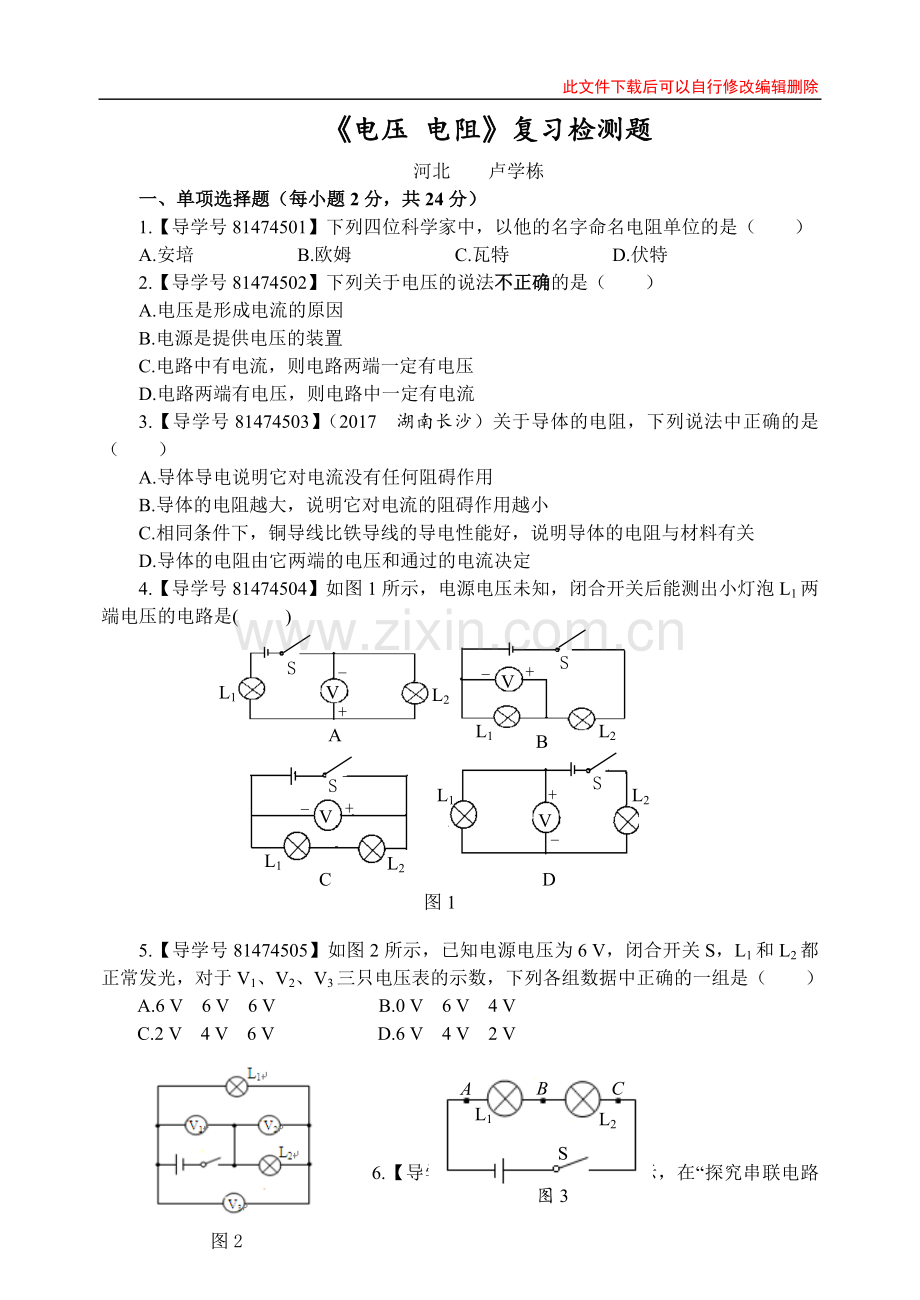

《电压 电阻》复习检测题
河北 卢学栋
一、单项选择题（每小题2分，共24分）
1.【导学号81474501】下列四位科学家中，以他的名字命名电阻单位的是（ ）
A.安培 B.欧姆 C.瓦特 D.伏特
2.【导学号81474502】下列关于电压的说法不正确的是（ ）
A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路中有电流，则电路两端一定有电压
D.电路两端有电压，则电路中一定有电流
3.【导学号81474503】（2017 湖南长沙）关于导体的电阻，下列说法中正确的是（ ）
A.导体导电说明它对电流没有任何阻碍作用
B.导体的电阻越大，说明它对电流的阻碍作用越小
C.相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
D.导体的电阻由它两端的电压和通过的电流决定
4.【导学号81474504】如图1所示，电源电压未知，闭合开关后能测出小灯泡L1两端电压的电路是( )
V
V
V
V
L1
L1
L1
L1
L2
L2
L2
L2
-
-
-
-
S
+
+
+
+
S
S
S
A
B
C
D
图1

5.【导学号81474505】如图2所示，已知电源电压为6 V，闭合开关S，L1和L2都正常发光，对于V1、V2、V3三只电压表的示数，下列各组数据中正确的一组是（ ）
A.6 V 6 V 6 V B.0 V 6 V 4 V
C.2 V 4 V 6 V D.6 V 4 V 2 V
B
C
S
图3
L1
A
L2

图2

6.【导学号81474506】如图3所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB = 1.5 V，UBC = 1.5 V，UAC = 3 V，在表格中记录数据后，接下来的实验步骤是（ ）
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电压值
A
B
C
D
P
图4
D.换用电压表的另一量程，再测出一组电压值
7.【导学号81474507】将如图4所示的滑动变阻器连入电路，要求当滑片向左移动时，电路中的电流减小，则滑动变阻器连入电路的接线柱应该是（ ）
A.A和B B.B 和D
C.A和C D.B和C
8.【导学号81474508】某导线长4 m，电阻为5Ω，若把它对折后并起来使用，则它的电阻（ ）
A.一定大于5Ω B.一定等于5Ω
C.一定小于5Ω D.上述三种情况都有可能
9.【导学号81474509】某城市主街道80%的夜景照明光源采用低碳节能的LED（发光二极管）照明技术。制作LED灯的核心材料是（ ）
A.导体 B.半导体 C.绝缘体 D.超导体
10.【导学号81474511】如图6所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S闭合后，灯L1、L2均正常发光。则（ ）
A.甲是电流表，乙、丙是电压表
B.甲是电压表，乙、丙是电流表
C.乙是电流表，甲、丙是电压表
图6
D.乙是电压表，甲、丙是电流表
二、填空题（每空2分，共44分）
11.【导学号81474513】如图8所示，起电机的火花可以产生5万伏的电压，合
kV；电鳗在自卫时能产生约220 V的电压，合 mV。
图8

图9

12.【导学号81474514】如图9所示，为某同学自制的一个故障检测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表    （选填“有”或“无”）示数；若1和2之间接一导线，则电流表有示数，电压表    （选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电压表    （选填“有”或“无”）示数。
13.【导学号81474515】如图10甲所示是用电压表测量电压的实验电路图，电压表所用量程不明，电压表V1、V2的指针位置分别如图乙、丙所示。则电压表V1、V2的读数分别为 V、 V，L2两端的电压为 V 。

L1
L2
V
V
1
2
V
V
S
0
0
0
0
5
5
10
10
15
15
1
1
2
2
3
3
3
15
15
3
-
-
甲
乙
丙
图9

14.【导学号81474516】根据下表的数据回答：安装家庭电路取用导线时，应从铜线和铁线中，选用 ；制作滑动变阻器，选择电阻线材料时，应从锰铜合金和镍铬合金中，选用 。
（导线长1 m，横截面积1 mm2，温度20 ℃）
导线
电阻R/Ω
导线
电阻R/Ω
铜
0.017
锰铜合金
0.44
铁
0.096
镍铬合金
1.1
15.【导学号81474517】如图11所示，M、N是两接线柱，当M接C、N接B时，闭合开关后，为了使小灯泡变亮，滑片P应向 （选填“A”或“B”）移动；如果要使电流表示数减小，当M接A、N应接 同时滑片应向 （选填“A”或“B”）移动。
A
图12
钨丝
M
N
A
B
C
D
A
P
图11

16.【导学号81474518】把废日光灯管中的钨丝连接在如图12所示的电路中，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数 （选填“变大”、“变小”或“不变”），这说明 。
17.【导学号81474519】有一种测量人体重的电子秤，其原理图如图5所示，其中压力传感器R是一个阻值可随压力的增大而减小的电阻器，仪表G能显示体重，其实质是一个 表（选填“电压”或“电流”）。当被测量人的体重增加时，电流表的示数应 。（选填“变大”、“变小”或“不变”）
L1
L2
B
C
S
图14
A
V

18.【导学号81474520】如图14所示，电源电压为3 V，灯L1与灯L2串联，先用电压表测灯L1两端的电压，再测灯L2两端的电压时，小明和小亮用了两种不同的方法。请你对他们的做法进行评价。
小明：只将电压表接A的一端改接C，这种接法 （选填“正确”或“不正确”），理由是 ；
小丽：只将电压表接B的一端改接C，这种接法 （选填“正确”或“不正确”），理由是 。
三、实验探究题（第19题8分，第20题10分，第21题14分，共32分）
19.【导学号81474521】在探究影响导体电阻大小的因素时，小明做出了如下猜想：
①导体的电阻可能跟导体的长度有关；
②导体的电阻可能跟导体的横截面积有关；
③导体的电阻可能跟导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如下表所示。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金

1.0
D
锰铜合金
0.5
0.5

（1）按照如图15所示“探究导体电阻大小因素”的实验中，在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小。

图15

（2）为了验证猜想①，应该选择编号 和 两根电阻丝分别接入电路进行实验。
（3）小明用A、C两根电阻丝探究了电阻大小与导体横截面积的关系，则电阻丝C的长度应为 m。
（4）小明分别将A和D两电阻丝接入电路中的M、N两点间，电流表示数不相同，由此，初步得到的结论是： 。
20.【导学号81474522】如图16甲所示是小明“探究串联电路中电压的关系”的实验电路图。

图16

（1）实验步骤
A.按图甲所示接好电路，闭合开关前，滑片P应置于最 端。（选填“左”或“右”）
B.滑片P移动到适当位置，用电压表测出定值电阻R0两端的电压U1。
C. 。
D.保持滑片P不动，用电压表测出b、c两点之间的电压U。
E.移动滑片P的位置，重复步骤B、C、D两次。
（2）讨论交流
小明通过对实验数据分析，得出结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端的电压之和。
另一小组的小芳通过实验得出结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端的电压之和。
你认为 的结论更合理。理由是 。
（3）小明测电阻R0两端电压时，电压表示数如图乙所示，则此时R0两端电压为
V。
（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是 。为进一步确定故障，应将电压表接在 。
21.【导学号81474523】雨天乘车时，小华发现小车前挡风玻璃上的刮水器的大小，刮动的速度相应地发生变化。雨停后，刮水器自动停止工作，小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置。小华想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图17所示的雨水检测金属网（以下简称检测网），并设计了如图18所示模拟电路进行探究。
检测网
雨水
A
M
图18
a
b
雨水检测金属网
图17
a
b

（1）小华按照所设计的电路图连接电路，实验时，检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通，表明雨水是 （选填“导体”或“绝缘体”）。小华通过观察电路中 的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化。
（2）将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：
检测网浸入雨水中部分
未浸入
1/3浸入
2/3浸入
全部浸入
电流表的示数/A
________
0.16
0.20
0.32
①结合上述实验将表格中的数据补充完整。
②分析数据可知，检测网浸入雨水中深度越深，电流表示数越大。这说明a、b间接入电路的电阻在 （选填“变大”或“变小”）。根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的 变化引起的。
（3）小华设计的电路在无雨水时，电动机不能转动，无法实现车窗的清洗。请你在不拆卸原电路的基础上，在该电路中加装一个电路元件，以解决此问题。
加装的元件是： 。
简述你的做法： 。

四、计算题
22.如图19所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压。
（2）灯泡L2两端的电压。
（3）流过灯泡L1与L2的电流之比。

图19

23.在如图20所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表的示数为3V。求：
（1）电源电压是多少？
图20
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？
《电压 电阻》复习检测题 参考答案
一、单项选择题
1.B 2.D 3.C 4.D 5.D 6.C 7.B 8.C 9.B 10.B
二、填空题
11.50；2.2
12.有；无；有
13.1.6 ；4 ；2.4
14.铜线；镍铬合金
15.B；C（或D）；B
16.变小；导体的电阻与温度有关，温度升高，钨丝的电阻变大
17.电流；变大
18.不正确；电压表的正负接线柱就接反了；不正确；被测电压可能超过电压表的量程
三、实验探究题
19.（1）电流表示数（或灯泡的亮度）（2）A、B （3）0.5 （4）当长度和横截面积相同时，导体电阻跟材料有关
20.（1）右；保持滑片P不动，用电压表测出灯泡L两端的电压U2
（2）小芳；小明选用的定值电阻的阻值与灯泡的阻值相同，所得结论不具有普遍性。（3）1.2
（4）灯泡L短路或R0断路；滑动变阻器两端（或灯泡L两端）并观察电压表有无示数。
21.（1）导体；电流表示数
（2）①0 ②变小；横截面积
（3）开关；将开关与检测网并联（其他答案合理亦可）
五、计算题
22. 解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U 1=1V；
（2）灯L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：
U 2=U－U1=3V－1V=2V；
（3）由于串联电路各处电流相等，流过L1、L2中的电流之比：I1∶I2=1∶1。
23.解：（1）当S1闭合，S2、S3断开时，两灯泡串联，电压表测L1两端的电压，
所以U1=6V，
当开关S1、S3断开，S2闭合时，两灯泡串联，电压表测灯L2两端的电压，
所以U2=3V，
电源的电压U=U1+U2=6V+3V=9V；
（2）当S1、S3闭合，S2断开时，电路为L1的简单电路，电压表测电源的电压，所以灯L1两端的电压为9V。

《电压 电阻》复习检测题 参考答案
一、单项选择题
1.B 解析：安培是电流的单位；瓦特是功率的单位；伏特是电压的单位；欧姆是电阻的单位。
2.D 解析：电压能够使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因；电路中电源为电路提供电压；电压是使电路形成电流的原因，当电路中有电流时，则电路两端一定有电压；电路两端有电压，则电路中不一定有电流，还要看电路是否为通路。故选D。
3.C
4.D 解析：根据电压表的使用方法，电压表要与灯泡L1并联，且电流要从“+”接线柱流入，“﹣”接线柱流出。故选D。
5.D 解析：由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压。故选D。
6.C 解析：用电压表测出AB、BC、AC两端的电压分别为UAB =1.5 V，UBC =1.5 V，UAC =3 V，说明两个小灯泡是同一规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样得出的结论才具有科学性。故选C。
7.B 解析：向左移动滑片，电流表的示数变小，说明连入电路的阻值变大，故下面的接线柱应远离滑片。故选B。
8.C 解析：导线对折后长度减小，并起来后横截面积增大，电阻减小。故选C。
9.B 解析：低碳节能的LED，即是发光二极管，制作发光二极管的核心材料就是半导体材料。故选B。
10.B 解析：使用电压表测量电压时，电压表必须和被测用电器并联，使用电流表必须和被测用电器串联，此电路是并联电路，且丙表在干路上，所以只能是电流表，乙表与灯L2串联也只能是电流表，甲表若是电流表，电源发生短路现象，两灯都不亮，也必须是电压表。故选B。
二、填空题
11.50；2×105
解析：5×104 V=5×104×10-3 kV=50 kV；200 V=200×103 mV=2×105 V。
12.有；无；有
解析：若1和2之间接一电阻，则电路为两电阻的串联电路，电流表测电路中的电流，所以电流表有示数，电压表测新接入电阻两端的电压，所以也有示数；若1和2之间接一导线，电路为只有R的简单电路，则电流表有示数，则电压表测一段导线两端的电压，所以电压为零，无示数；若1和2之间为断路，则电压表与电流表、电阻R串联在电路中，由于电压表的内阻很大，相当于断路，所以电流表无示数，电压表测电源电压，有示数。
13.1.6 V；4 V；2.4 V
解析：电压表V1的指针偏转角度比V2要大一些，因此V1选用的是小量程0～3V，V2选用的是大量程0～15 V，则电压表V1的示数U1=1.6 V；电压表V2的示数U=4 V，因此L2两端的电压U2=U-U1=4 V-1.6 V=2.4 V。
14.铜线；镍铬合金
解析：作导线用要减小导线的电阻，而在其他条件相同时铜比铁的电阻小，故选铜线作导线；滑动变阻器在电路中的作用是保护电路，电阻线的电阻要大一些，而在其他条件相同时镍铬合金比锰铜合金的电阻要大，故应选镍铬合金作电阻线。
15.右；C（或D）；右
解析：M、N是两接线柱，当M接C、N接B时，闭合开关S后，为使小灯泡变亮，滑动变阻器接入电路的电阻需减小，故将滑片P应向右端移动；若使电流表示数减小，滑动变阻器接入电路的阻值需增大，当M接A、N应接C或D时，同时滑片应向右端移动。
16.变小；导体的电阻与温度有关，温度升高，钨丝的电阻变大
解析：用酒精灯给钨丝加热，钨丝的长度、横截面积和材料不变，温度升高，灯丝电阻变大，在电压不变时，电路电流变小，所以电流表示数变小。
17.电流；变大
18.不正确；电压表的正负接线柱就接反了；不正确；被测电压可能超过电压表的量程
解析：用电压表测灯L1两端的电压，电压表使用正确，电流是从A点流入电压表，而只将电压表接A的一端改接C，则流入电压表的电流将是从B点流入，即电压表的正负接线柱就接反了，故不符合电压表的使用方法；如果只将电压表接B的一端改接C，则电流仍然从A端流入，另一端流出，但电压表将测量电源电压，电压值变大，被测电压可能超过电压表的量程，烧毁电压表，故这种接法不合理。
三、实验探究题
19.（1）电流表示数（2）A、B （3）0.5 （4）当长度和横截面积相同时，导体电阻跟材料有关
解析：（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，这种方法在物理学上叫做转换法。
（2）要验证猜想①，即探究导体电阻的大小与导体长度的关系，必须控制导体的材料和横截面积相同而导体的长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验。
（3）要探究导体电阻的大小与导体横截面积的关系时，应使电阻丝的材料、长度相同，横截面积不同，此时已选择A作为研究对象，则电阻丝C的长度应与A相同，故应为0.5 m。
（4）由表中的数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入电路中的M、N两点间，电流表的示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关。
20.（1）右；保持滑片P不动，用电压表测出灯泡L两端的电压U2（2）小芳；小明选用的定值电阻的阻值与灯泡的阻值相同，所得结论不具有普遍性。（3）1.2（4）灯泡L短路或R0断路；滑动变阻器两端并观察电压表有无示数。
解析：（1）按图接好电路，闭合开关前，滑动变阻器的滑片应放在阻值最大端即右端。
（2）在探究串联电路特点时，要选择两个不同的用电器进行实验，否则不具有普遍性。
（3）读数时要四看，即看接线柱、看量程、看分度值和看指针。选用电压表的量程不同，读数也不同，读数时不要看错。
（4）闭合开关S，无论怎样移动滑片P，灯泡都不亮，电压表有读数，则可能灯泡L短路，也可能R0断路。为确定故障，要把电压表接在滑动变阻器两端，若电压表仍有示数，说明灯泡短路，若电压表无示数，则R0断路。
21.（1）导体；电流表示数（2）①0 ②变小；横截面积（3）开关；将开关与检测网并联
解析：（1）检测网未放入水中时电路断开，说明金属检测网不直接使电路接通；检测网放入水中电路接通，说明雨水导电，是导体。通过电动机的电流越大，电动机的转速越快，故可通过观察电流表示数的变化，来判断电动机转速的快慢，从而反映刮水器刮水速度的变化。
（2）检测网未浸入雨水时，金属检测网不直接使电路接通，故电流表的示数为0；因为电源电压不变，所以电流表的示数变大说明电路中的电阻变小，也就是a、b间接入电路中的电阻变小；因为雨水检测网接入电路中的长度不变，浸入水中越深，其接入电路中横截面积越大，所以可以推知a、b间接入电路中的电阻变化就是由导体的横截面积变化引起的。
（3）要在电路无雨水时电动机可以转动，需给电路中加一个开关，把开关与检测网并联。这时，当电路中有雨水时，断开开关，电动机的转速由雨水的大小控制；当电路中无雨水时，通过开关的通断即可控制电动机工作。
