防雷与接地检验表.doc

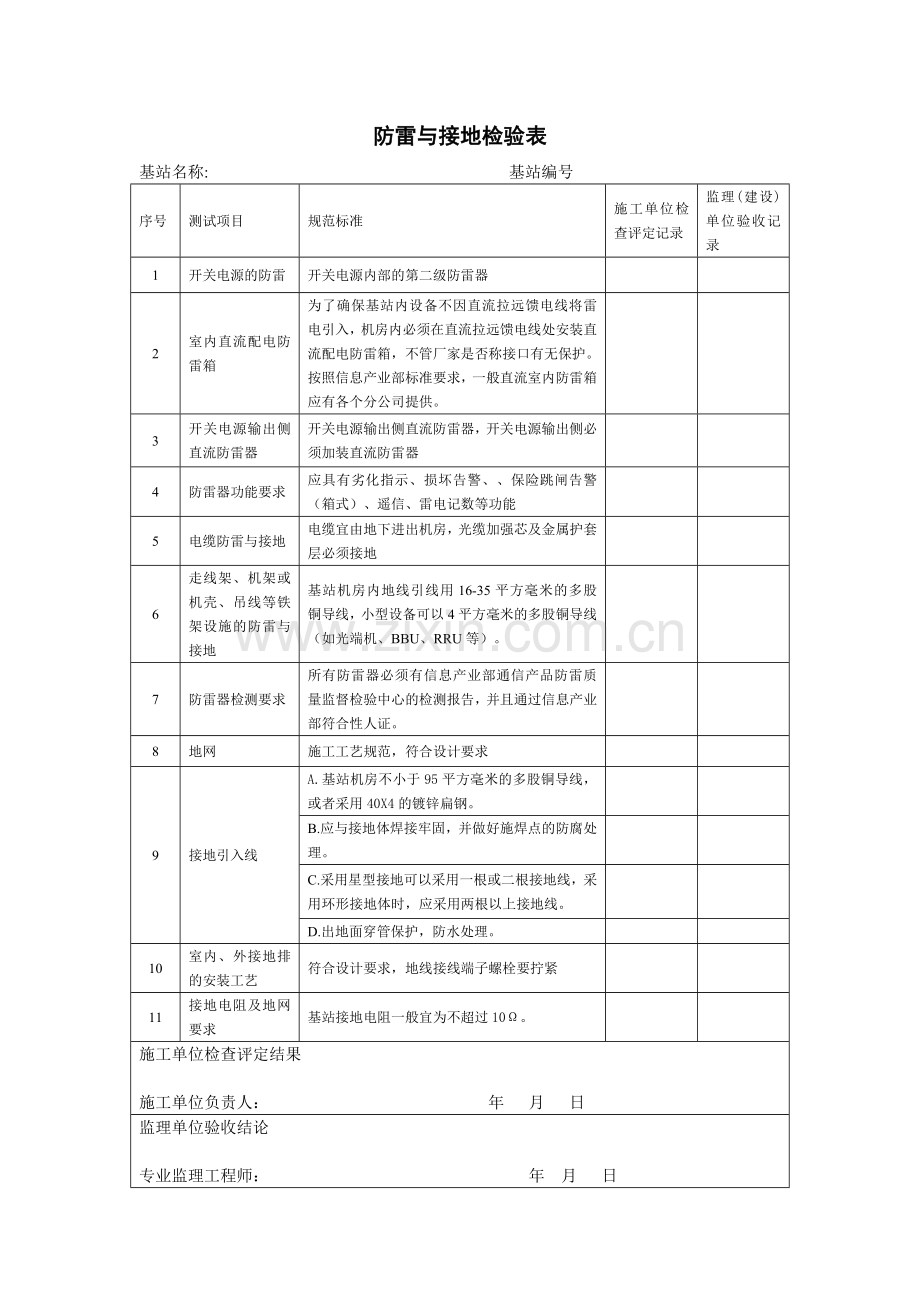

防雷与接地检验表
基站名称: 基站编号
序号
测试项目
规范标准
施工单位检查评定记录
监理(建设)单位验收记录
1
开关电源的防雷
开关电源内部的第二级防雷器

2
室内直流配电防雷箱
为了确保基站内设备不因直流拉远馈电线将雷电引入，机房内必须在直流拉远馈电线处安装直流配电防雷箱，不管厂家是否称接口有无保护。按照信息产业部标准要求，一般直流室内防雷箱应有各个分公司提供。

3
开关电源输出侧直流防雷器
开关电源输出侧直流防雷器，开关电源输出侧必须加装直流防雷器

4
防雷器功能要求
应具有劣化指示、损坏告警、、保险跳闸告警（箱式）、遥信、雷电记数等功能

5
电缆防雷与接地
电缆宜由地下进出机房，光缆加强芯及金属护套层必须接地

6
走线架、机架或机壳、吊线等铁架设施的防雷与接地
基站机房内地线引线用16-35平方毫米的多股铜导线，小型设备可以4平方毫米的多股铜导线（如光端机、BBU、RRU等）。

7
防雷器检测要求
所有防雷器必须有信息产业部通信产品防雷质量监督检验中心的检测报告，并且通过信息产业部符合性人证。

8
地网
施工工艺规范，符合设计要求

9
接地引入线
A.基站机房不小于95平方毫米的多股铜导线，或者采用40X4的镀锌扁钢。

B.应与接地体焊接牢固，并做好施焊点的防腐处理。

C.采用星型接地可以采用一根或二根接地线，采用环形接地体时，应采用两根以上接地线。

D.出地面穿管保护，防水处理。

10
室内、外接地排的安装工艺
符合设计要求，地线接线端子螺栓要拧紧

11
接地电阻及地网要求
基站接地电阻一般宜为不超过10Ω。

施工单位检查评定结果

施工单位负责人： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日
建设单位验收结论

建设单位项目专业技术负责人： 年 月 日

本表一式三份，监理单位、施工单位和建设单位各一份
