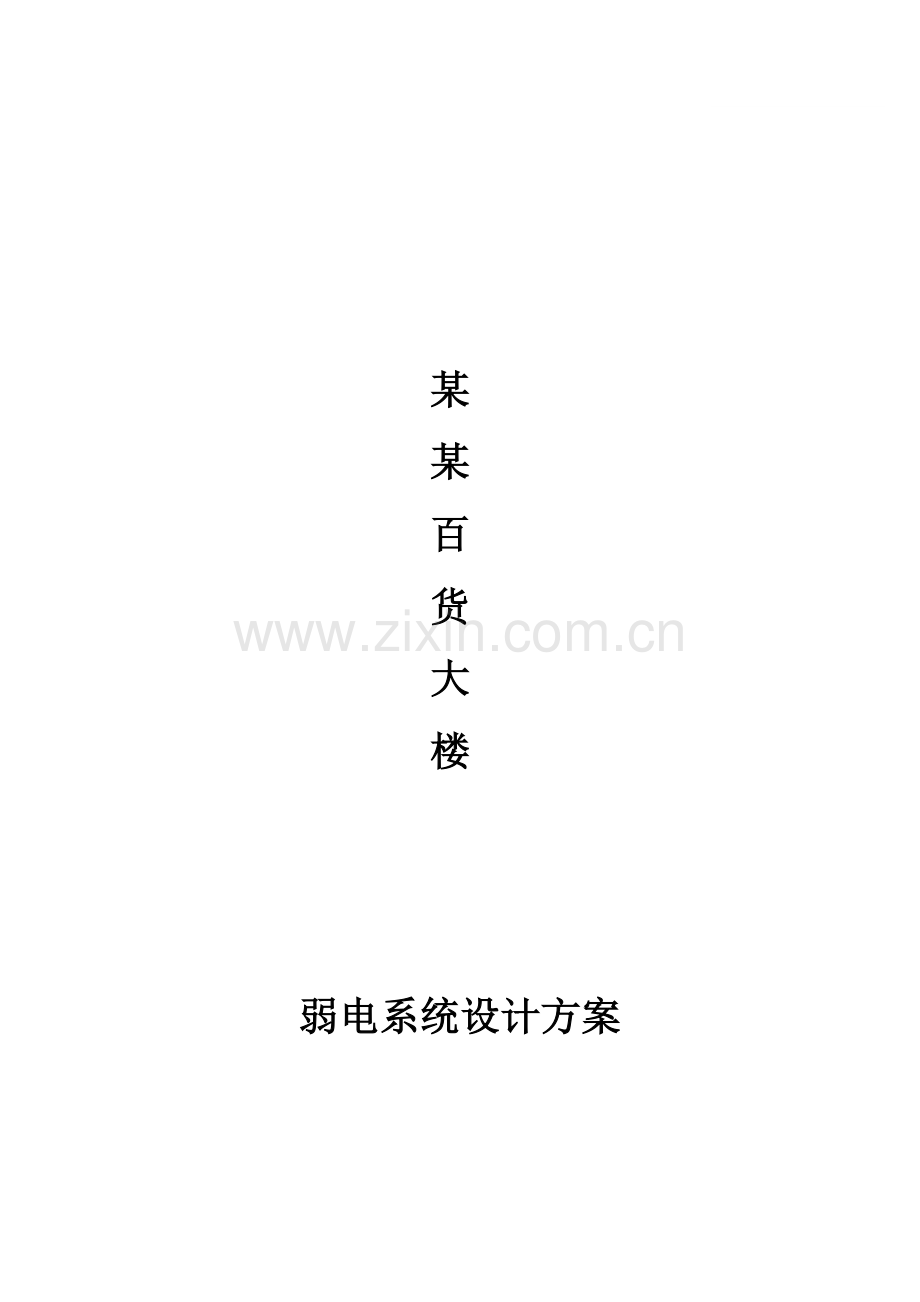

某百货商场弱电方案.doc

某某百货大楼弱电系统设计方案南昌某某百货弱电系统设计方案概述为适应现代化商场营业的需要，南昌某某百货在办公、收银、超市计量等重要部位安装计算机网络接口和电话接口。另外为适应各招商单位的通讯要求，在各营业区预先布电话线。为适应商场对保安、防盗及突发事件实施监控的要求，将在商场的大堂、超市、重要通道、商场重要或敏感区域等部位安装摄象机及双鉴探测器。为使顾客能在一个优雅舒适的环境中购物休闲以及商场促销、找人的需要，商场将在整个公共区域安装背景音乐系统。另外，在体育用品区域及一楼大门、九楼培训室，需要接入有线电视系统。在本方案中，将把弱电系统的各个部分分为综合布线系统、安全防范系统、公共广播系统、有线电视系统分别阐述。综合布线系统（信息系统）一、综合布线原则南昌某某百货综合布线系统应当遵循实用、灵活、模块化、可扩充性、标准化、可靠等原则。二、布线系统结构1、布线系统选择为了满足结构化布线系统的要求，按照上述设计原则，应采用超五类结构化布线系统，以一套单一的配线系统，综合了整个通讯，包括语音、数据、图像、监控等设备需要的配线。2、超五类结构化布线系统的国际标准超五类结构化布线系统结构化布线系统所使用的元器件是按照美国电子工业协会和电信工业协会的标准设计的，并在出厂时通过了按这些标准进行测试。主要标准为：EIA/TIA-568 民用建筑线缆标准EIA/TIA-569 民用建筑通信通道和空间标准IEEE 802.3 总线式 Ethernet局域网标准IEEE 802.5 环路局域网标准ANSI FDDI 光纤分布式数据接口高速局域网标准TPDDI 铜线分布式数据接口高速局域网标准ATM 异步传输模式标准RS232 RS422 异步和同步传输标准3、结构化布线系统组成结构化布线系统主要实现数据和语音的通信，即满足计算机局域网 LAN和程控交换机 PBX的需求。计算机与网络设备相连，电话机和传真机与电话总机相连。结构化布线系统遵循电话系统的物理拓扑结构，采用星形的结构化布线方法，数据与电话的布线结构相一致，这种结构可靠性高，一个节点的改变不会影响其它节点的工作，结构也简单，易于扩充，维护方便，可靠性好。结构化布线系统结构示意图如下：结构化布线系统主要由六个部分组成：设备室子系统：主要是指语音系统的电话总机房和数据系统的网络设备室 (或称网络中心 )。该子系统主要由配线架和连接配线架与设备的电缆组成。配线架子系统：指除设备室外，所有楼层的配线架。垂直干线子系统：提供垂直方向的电缆，组成楼层之间及外界通信的通道。水平干线子系统：通常使用无屏蔽双绞线 (UTP)，将垂直干线延伸到用户工作区，在需要高速应用时，水平干线也可采用光缆。 工作区子系统：由信息插座及连接到用户设备的连线组成。室外园区子系统：指将一幢建筑物中电缆延伸到另一建筑物，包括电缆、光缆和一些电气保护设备。 三、中心机房1、线缆长度分析从商场提供的平面简图可知，商场信息结点线缆长度虽然较长，但弱电竖井位置合理，采用超五类双绞线基本可保证高速网络传输的需要。在本商场布线环境中，垂直干线子系统采用6芯多模光纤，水平干线子系统采用双绞线构成，以降低布线成本。2、中心机房本商场中心机房位于九层。机房设置专用服务器机柜，用于放置网络设备及服务器。为便于调试和管理，所以应当采用分层分弱电机房自成体系，各层与机房级联的布线原则。本次工程将不使用配线架。将网络线整理后，直接接入集线器，可节省设备费用及调试人工，也可以减少通路节点以提高网络系统的可靠性。3、电话交换机房本商场电话总配线箱位于商场负一层，电话外线引入总电话配线箱，各楼层弱电竖井加装电话分线箱，总箱与分箱之间以大对数电话电缆连接。电话内线从分线箱引出，经水平布线系统到达工作区。4、垂直布线系统根据图纸，本次工程弱电竖井位于建筑平面的中心，位置合理，可有效缩短线缆长度，保证通讯质量。在各层的竖井房间内，放置小型机柜，用于放置和保护网络设备。5、水平布线系统电脑系统双绞线、电话系统电话线等从各自管理中心引出，分别通过电缆桥架、金属线管等延伸至规定的信息结点后，接入RJ45埋入式插座上。从弱电竖井到各信息结点的电缆长度在大都在100M之内，其线缆采用超五类非屏蔽双绞线（ENHANCE 5 UTP），以保证信息的传输。电话系统采用四芯电话线（国标）。6、工作区大楼每个用户节点使用对应点位的插座，分别用于数据或语音，所有插座均使用白色埋入式标准面板，超市和收银台网络的电话模块面板需要固定在收银台底层隔板上面。四、设备（材料）选择综合布线系统的材料主要指双绞线、机柜、接口模块、面板等。在设备的选择上最重要的是双绞线，这是因为施工完成后，其他设备的更换仅涉及设备本身，而如需更换线缆，所费非赀。为保证计算机数据线路的稳定可靠，选用立维腾公司出产的超五类非屏蔽双绞线，以确保线缆品质。接口模块、面板等，选用同一品牌超五类产品。语音线路所用线缆及设备，可选用国产品牌。五、信息点统计根据施工图纸及对信息系统的的要求，设计安装的语音点，数据点、语音数据点及有线电视节点统计见附件图纸。六、线缆桥架系统综合布线的桥架系统是弱电系统所用的线缆通路，即信息系统、闭路监控系统、防盗报警系统、背景音乐系统和有线电视系统所用的线缆的通路。其中涉及到电力传输的部分，将单独成系统，不能与信号线缆使用同一通路。因此，该系统将包括主干线槽、分支线槽、分支线管、金属软管、吊杆等以及相应的连接件。为避免出现信号干扰，本次工程要求所用线管线槽均为金属线管和金属线槽。具体规格及数量见工程量清单。安全防范系统概述商场的安全防范包括两个部分：闭路监控系统和防盗报警系统。商场的闭路监控系统，用于对商场内部环境的监视控制，对出现应当记录的情况时予以记录，保障商场内商家和客户的利益不受侵犯。本商场共十层：其中，正门、侧门、货梯、贵重商品柜台、现金/零钞库、财务部等区域需要加以监控。在商场现金/零钞库、财务部、中庭等有特殊要求的部位，需要加装防盗报警系统，加强夜间防盗能力。闭路监控系统监控范围商场要求加以监控的区域有：首层正门、侧门、理货平台、理货区、超市收银区、超市易损商品区（奶粉、化妆品、补品、小商品、散装食品等）、超市入口、超市死角、财务部、现金库、防损部办公室、理货台等区域，并且每个统收收银台设置一个监控点。一、功能说明1、 系统监视的画面可以自动或手动切换，在画面上可以设置摄像机的编号、所在部位、当前时间和日期等信息。2、 单步切换功能，使用控制键盘可将任一路视频输入信号切换到主监视器上。3、 序列切换功能，使用控制键盘可编辑视频序列。每一个序列可包括预置位置，摄像机移向预置位置的速度也是可以编辑的。这种序列具有保持、停止和反向执行的功能。4、 系统具有16画面分割器功能，可将所有重要的画面集中显示在中控室的监视器上。5、系统具有长时间录象功能，可24小时录相，录象资料保存时间15天，以备不时之需。 二、设备选型系统选型原则1、经济实用性系统的先进完备性与经济性往往会产生矛盾，这就需要在制订方案的时候注意以下几点：（1）选择性能价格比好的产品和系统。在保证系统稳定可靠的基础上，选用价格有优势的产品。（2）充分利用软件来实现系统的功能，尽可能的减少硬件的支出，达到降低系统总成本的目的。（3）从实际出发，完善实用功能，降低总体投资。2、可靠性可靠性是安全防范系统工程中的关键。随着科技的发展，再先进的系统也终将落后。为此，在设计方案时，应考虑将来系统可能的升级和扩充。这就需要做好以下工作：（1）考虑设备及技术的成熟性。（2）采取集中分布式控制方式，从系统设计结构形式和控制方式的角度来提高系统总体的可靠性。（3）设计中尽可能的减少硬件数量和硬件的连接，充分依靠软件功能提高系统的可靠性。（4）在施工中严格遵循施工规范和条例，为各个子系统的连接，架设连接稳定可靠的线路，从而为提高系统总体可靠性打下坚实的基础。（5）系统设备实施统一就近供电，减少外界对系统的影响。3、操作和维护的方便性系统的设计应使将来的操作和维护方便简单、提高工作效率、降低人工成本，这对于将来降低商场的运作成本，提高商场的效益有着不可低估的效果。4、系统选型根据前述总体设计的思路和原则，在重要设备上，选用数字监控主机系统，使商场的闭路监控（防盗报警）系统实现经济性、可靠性及系统操作维护性的统一。三、系统构成及设备简介系统构成闭路监控系统主要由前端设备、后端设备和传输系统三大部分构成。下面将对本系统的各个组成部分进行说明。1、 前端设备：主要负责信号的采集。主要设备有摄像机、镜头、防护罩、支架等。2、后端设备：主要负责对前端设备进行控制和对前端设备采集的信号进行处理。主要设备有控制主机、监视器等。3、传输系统：主要负责视频和控制信号的传输。传输介质实用同轴电缆或者双绞线/光纤。传输介质的品质和传输系统的施工质量是保证系统稳定的基础。4、系统结构图：见方案附图（一）主要设备及材料简介1、控制主机：海康主板、四路输入硬压缩，选用国产的十六路全实时工控PC式硬盘录像机（监视、录像均为实时），24小时录像，录像资料保存时间15天。2、监视器：选用19”平面直角彩色显示器。3、摄像机：宏天智（深圳）；4、镜头：定焦镜头2.8-16mm可换（根据现场选择不同焦距镜头）; 5、通讯线缆：因本商场监控点与监控中心布线距离不超过500米，选用SYV75-5同轴电缆可保证信号质量。国产品牌可满足要求。四、监控点统计 根据施工图纸及对监控区域要求，监控摄像机配置见附件图纸。防盗报警系统一、概述为保证商场内贵重商品及需要特别关注区域非营业时间的安全、弥补保卫力量的不足，应建立防盗报警系统，加强保护。规划采用红外探测器进行报警。因商场要求的设防区域不多且范围也不大，所以本系统采用美国CK公司的VISTA-120报警主机主机。商场的营业时间期间，探测器处于撤防状态，可防止不必要的误报，夜间停止营业后由保卫人员启动布防。二、防盗报警系统实现功能1、在发生报警时，发出声音报警的同时，显示报警分区。2、 主机可挂接八个防区，并且可以扩展。3、 报警主机内配有变压器及备用电池，所有探测器均由主机供电。停电时可保障报警系统正常工作12小时。4、 报警主机的通讯端口可在发生报警的同时自动向警方或指定的部门进行电话报警（根据商场要求设置）。三、系统构成及设备选型防盗报警系统由前端报警探测器，防区扩展器，报警主机和继电器模块等构成。报警探测器经防区扩展器接入报警主机。1、报警主机：选用美国CK公司生产的VISTA-120报警主机主机。2、探测器：红外探测器选用CK的DT7235双鉴探测器。四、报警设防统计 根据施工图纸及对监控区域要求，双鉴探测器配置见附件图纸。背景音乐系统一、概述：南昌某某百货作为现代化的商场，应当具有背景音乐/紧急广播系统。针对本商场的背景音乐系统设计，设计思想是使系统先进、可靠、实用，操作简单，维修方便，故障率低，使用寿命长，性能价格比合理，各项技术指标都达到国家标准，以确保广播系统工程的高质量和高可靠性，以便充分发挥广播的作用，使人们的生活,工作环境优雅，并保证紧急情况下的应急处理能力。二、背景音乐/紧急广播系统说明本商场的的广播系统应当兼备景音乐和应急广播双重功能。应急情况下可以通过消防报警系统联动，将相应楼层、区域的背景音乐强制切换为应急消防广播，或者播放通告、通知等。整个广播子系统共分为背景音乐、紧急广播（即消防广播）两部分。其中背景音乐包括售货区域、大堂、电梯、公共通道等区域。正常情况下可以对大厦的公共区域播放优美的音乐，提供良好的环境，且其还能够接驳话筒、CD、卡座、调谐器等多种信号源。现要求本系统可以对各个楼层播放不同内容的背景音乐，可独立调节音量，室外音柱单独一个区，负一到九层各一个区，即总共分成11个区，。三、背景音乐/紧急广播系统的设计及功能1、扬声器理想的扩音系统应该在覆盖区内任何位置都能听到相同响度，相同清晰度的声响。因此，在计划一个系统时必须注意以下几点：均匀的扬声器分布，辐射角，天花扬声器的间隔，避免噪音污染，增强低音效果，防止自激和感应交流声，同相位连接。2、主机选型由于商场经营需要，要求各个楼层能够播出不同的背景音乐，且不大幅度增加系统造价。因此，主机选用百灵达XENYX2442FX专用分区调音台，该机可满足商场对不同音源的要求，可对各个楼层的播音实施单独控制。3、本系统其它设备选型音源采用索尼多碟DVD一台，迪士普调谐器MP-9908和步步高DVD一台。定压功放为MP-2500型。其额定功率为650W。4、系统结构图：见方案附图四、扬声器统计 根据施工图纸及对背景音乐系统的要求，天花扬声器配置见附件图纸。五、商业促销音响系统在商业经营活动中，促销是很重要的手段之一，因此，建立一个有效的、独立于商场本身背景音乐系统的、能灵活应用的音乐音响系统是在本方案中商场音乐系统中的一个重要组成部分。根据以往的经验，可在商场的正门外侧，使用一定数量的室外音柱构成音场，并使用可移动的大功率音箱作为主扬声器，即可满足一定规模商业促销活动的需要。其布置可参见设计图纸。室外音柱用功率放大器设在广播室，音柱缆线从室外音柱处直接引至广播室，升旗用无线麦克风接收器设在购物中心一层大门天花上，并引线至广播室。具体配置见设备清单。有线电视系统商场的一层和六层、九层根据商场实际需求安装有线电视用户端口。室外电缆接入由有线电视服务商提供，主干采用75-9多层屏蔽视频电缆，楼层采用75-5多层屏蔽视频电缆。具体配置见图纸。
