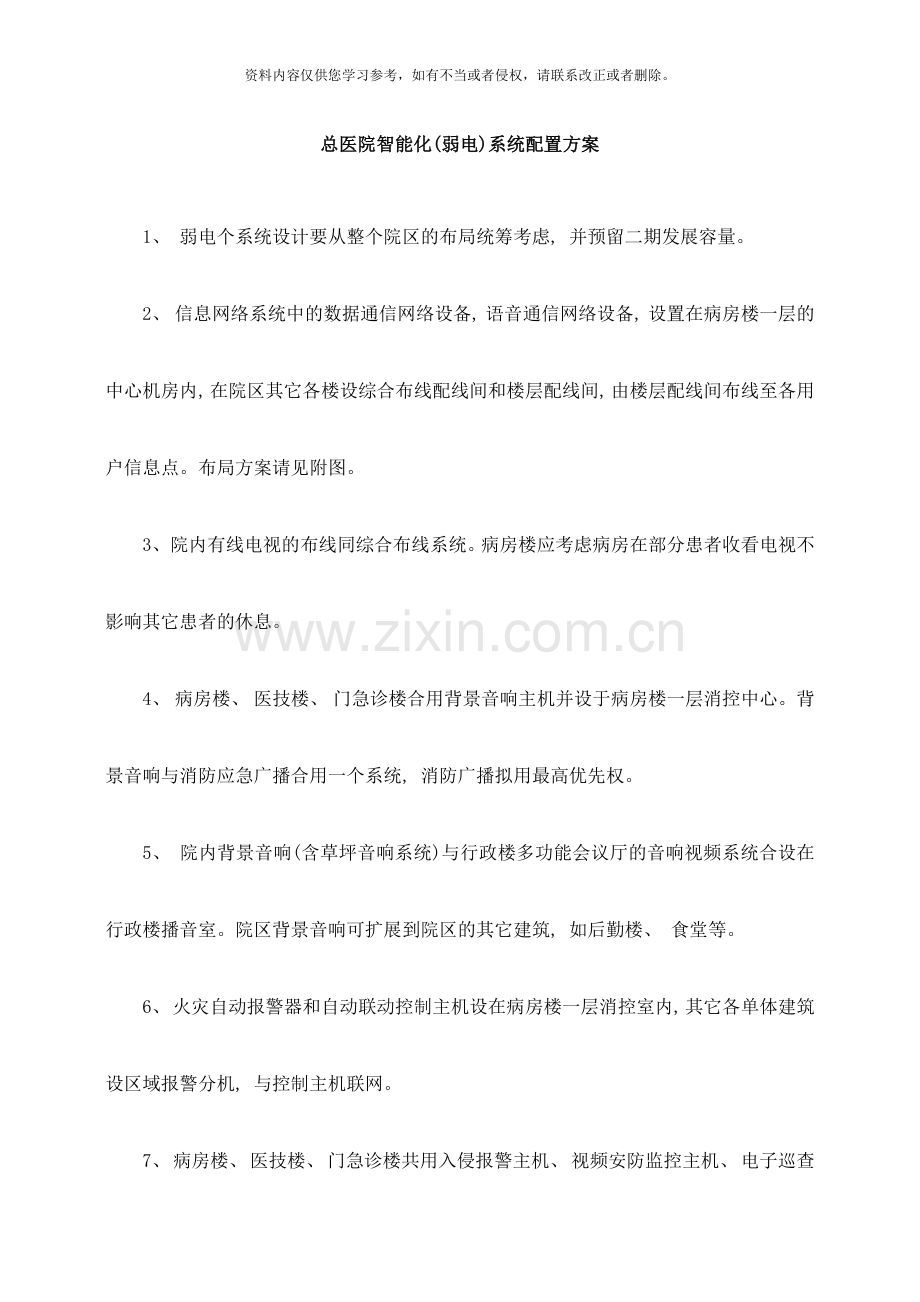

总医院智能化(弱电)系统配置方案

1、 弱电个系统设计要从整个院区的布局统筹考虑, 并预留二期发展容量。
2、 信息网络系统中的数据通信网络设备, 语音通信网络设备, 设置在病房楼一层的中心机房内, 在院区其它各楼设综合布线配线间和楼层配线间, 由楼层配线间布线至各用户信息点。布局方案请见附图。
3、 院内有线电视的布线同综合布线系统。病房楼应考虑病房在部分患者收看电视不影响其它患者的休息。
4、 病房楼、 医技楼、 门急诊楼合用背景音响主机并设于病房楼一层消控中心。背景音响与消防应急广播合用一个系统, 消防广播拟用最高优先权。
5、 院内背景音响(含草坪音响系统)与行政楼多功能会议厅的音响视频系统合设在行政楼播音室。院区背景音响可扩展到院区的其它建筑, 如后勤楼、 食堂等。
6、 火灾自动报警器和自动联动控制主机设在病房楼一层消控室内, 其它各单体建筑设区域报警分机, 与控制主机联网。

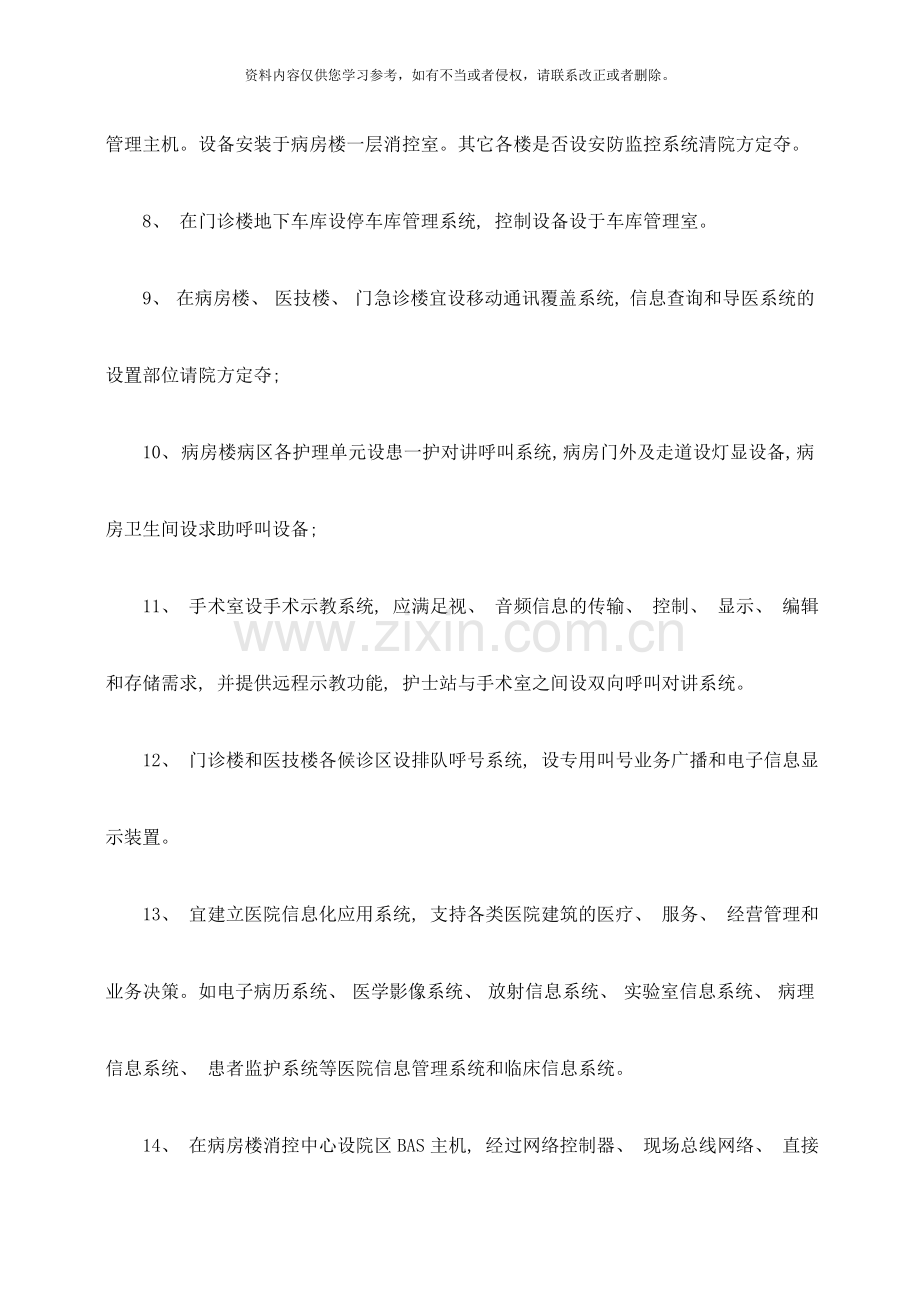

7、 病房楼、 医技楼、 门急诊楼共用入侵报警主机、 视频安防监控主机、 电子巡查管理主机。设备安装于病房楼一层消控室。其它各楼是否设安防监控系统清院方定夺。
8、 在门诊楼地下车库设停车库管理系统, 控制设备设于车库管理室。
9、 在病房楼、 医技楼、 门急诊楼宜设移动通讯覆盖系统, 信息查询和导医系统的设置部位请院方定夺;
10、 病房楼病区各护理单元设患一护对讲呼叫系统, 病房门外及走道设灯显设备, 病房卫生间设求助呼叫设备;
11、 手术室设手术示教系统, 应满足视、 音频信息的传输、 控制、 显示、 编辑和存储需求, 并提供远程示教功能, 护士站与手术室之间设双向呼叫对讲系统。
12、 门诊楼和医技楼各候诊区设排队呼号系统, 设专用叫号业务广播和电子信息显示装置。
13、 宜建立医院信息化应用系统, 支持各类医院建筑的医疗、 服务、 经营管理和业务决策。如电子病历系统、 医学影像系统、 放射信息系统、 实验室信息系统、 病理信息系统、 患者监护系统等医院信息管理系统和临床信息系统。
14、 在病房楼消控中心设院区BAS主机, 经过网络控制器、 现场总线网络、 直接数字控制器(DDC), 实现对院区建筑设备的监测和控制。
需监测与控制的设备及功能设置的内容请见下表:

院区建筑设备监测与控制功能的设置
序号
部位
设备系统
监测内容
控制内容
备注
1
病房楼冷冻机房-1F
冷水机组与冷冻水循环水泵
供/回水温度, 供/回水压力, 运行状态显示, 故障报警, 膨胀水箱位置显示
启停程序控制及联锁, 机组群控, 机组疲劳度均衡控制, 节能优化控制
能耗计量
2
病房楼屋面
空气源冷热源一体化热泵机组与冷热媒循环水泵
冷冻水供/回水温度, 热媒水供/回水温度, 运行状态显示, 故障报警
启停控制, 机组疲劳度均衡控制, 节能优化控制
能耗计量
3
医技楼屋面
变制冷剂流量室外机组
运行状态显示, 故障报警
/

4
病房楼热交换站-1F
空调热交换器与热媒水循环系泵
蒸汽压力显示, 热媒供/回水温度, 运行状态显示, 故障报警, 膨胀水箱位置显示
根据热负荷变化, 节能调节交换器的运行台数和循环水泵的运行台数
能耗计量
5
病房楼屋面
冷却塔与冷却水泵
冷却水供/回水温度, 冷却风机、 冷却水泵, 运行状态显示, 故障报警
冷却水泵、 冷却风机, 启停控制, 冷却风机群控, 冷却风机与出水电动阀连锁控制
能耗计量
6
病房楼医技楼门诊楼各楼层
新风机组
室外空气温湿度, 新风机组出风温度, 运行状态显示, 过滤器压差报警, 故障报警
启停控制, 逆风温度调节, 防冻连锁保护, 最小开度设置

7
病房楼水泵房-1F
生活给水系统
生活储水池
消防水池
水泵运行状态显示, 设备故障报警, 生活水池、 消防水池低水位报警
机组疲劳度均衡控制

8
病房楼屋面
消防水箱
生活水箱
热水箱
水箱水位状态显示, 水箱低水位报警, 热水箱进出水温度
消防水箱低水位, 冷却补水泵启动; 高水位冷却水泵停。
生活水箱低水位, 水箱进水电动阀打开, 生活水泵启动; 高水位, 电动阀关闭, 生活水位停。
热水箱低水位, (出水低水温)。加热器、 热水泵启动; 高水位(出水高水温)停泵停加热器。

9
锅炉房
生活热水热交换器、 热水循环泵系统
运行状态显示故障报警
加热器进水温度调节

10
病房楼屋面
热水箱热水定时供应系统
电动阀开闭状态显示热水循环泵运行状态显示
定时控制东西病房热水供应电力阀的开闭和循环水泵启停

11
病房楼变配电量
供配电系统
运行参数检测, 运行状态显示, 用电计量显示, 柴油发电机组状态显示
/
能源计量
12
病房楼监控中心
照明系统
/
室外景观照明, 医院照明时间设定与控制

13
电梯机房
电梯
运行状态显示, 故障报警
/

14
病房楼压缩机房, 真空泵机房-1F
医用气体设备
运行状态显示
故障报警
/

15
病房楼门诊楼
各种医用气体管道
欠超压报警
火灾时关闭氧气管路总网
气体用量计量
16
病房楼设备间
生活热水全日制供水系统
供/回水温度, 运行状态显示, 故障报警
机组疲劳度均衡控制

总医院计算机网络、 通信网络平面布置方案
行政楼
感染门诊
锅炉房
食堂
CD-院区总配线设备
BD-单体建筑配线设备
FD-楼层配线设备
TO-终端
OSI-单模光纤
OM3-多模光纤
3/6UTP-三类/六类无屏蔽双绞线
BD
科研实验楼/预留BD
预留BD/康复中心
预留BD/体检康复中心
预留BD
肿瘤病房
数据OS1
语音3-UTP
病房楼
CD+BD+12FD
病房楼
FD
FD
门急诊楼
FD
FD
BD
TO
TO
后勤楼
BD
肿瘤医技
预留FD
OM3
3-UTP
3-UTP
OM3
3-UTP
OM3
3-UTP
OM3
OM3

注: 有线电视院区布线与本平面图类似
