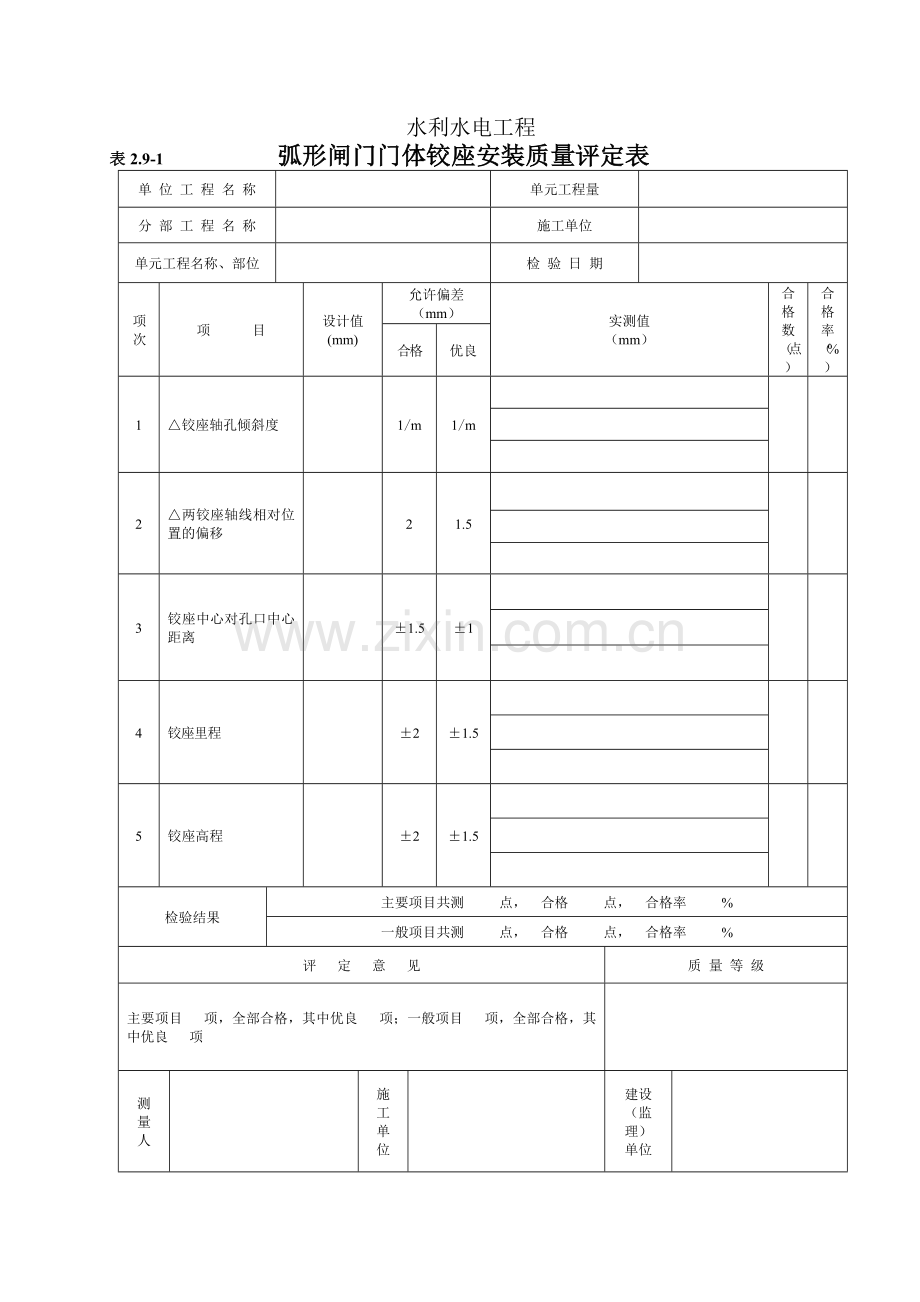

表2.9-1 弧形闸门门体铰座安装质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检 验 日 期

项次
项 目
设计值
(mm)
允许偏差
（mm）
实测值
（mm）
合格数（点）
合格率（%）
合格
优良
1
△铰座轴孔倾斜度

1/m
1/m

2
△两铰座轴线相对位置的偏移

2
1.5

3
铰座中心对孔口中心距离

±1.5
±1

4
铰座里程

±2
±1.5

5
铰座高程

±2
±1.5

检验结果
主要项目共测 点， 合格 点， 合格率 %
一般项目共测 点， 合格 点， 合格率 %
评 定 意 见
质 量 等 级
主要项目 项，全部合格，其中优良 项；一般项目 项，全部合格，其中优良 项

测
量
人

施
工
单
位

建设
（监理）
单位

水利水电工程
表2.9-1 弧形闸门门体铰座安装质量评定表 （例表）
单 位 工 程 名 称
某溢流坝工程
单元工程量
21.3t
分 部 工 程 名 称
闸门及启闭机械安装
施工单位
×××水电机械厂
单元工程名称、部位
1＃弧形闸门埋件安装
检 验 日 期
×年×月×日
项次
项 目
设计值
(mm)
允许偏差
（mm）
实测值
（mm）
合格数（点）
合格率（%）
合格
优良
1
△铰座轴孔倾斜度

1/m
1/m
左：1.5/m
2
100
右：0.6/m

2
△两铰座轴线相对位置的偏移

2
1.5

1
100
1.0

3
铰座中心对孔口中心距离
6100
±1.5
±1
左：6101.0
2
100
右：6100.5

4
铰座里程
0+27.293
±2
±1.5
左：0+27.292m
2
100
右：0+27.293m

5
铰座高程
23.00m
±2
±1.5
左：23.0015m
2
90.0
右：23.0015m

检验结果
主要项目共测 3 点， 合格 3 点， 合格率 100 %
一般项目共测 6 点， 合格 6 点， 合格率 100 %
评 定 意 见
质 量 等 级
主要项目2项，全部合格，其中优良2项；一般项目3项，全部合格，其中优良3项

测
量
人

×××

×年×月×日
施
工
单
位

×××

×年×月×日
建设
（监理）
单位

×××

×年×月×日
