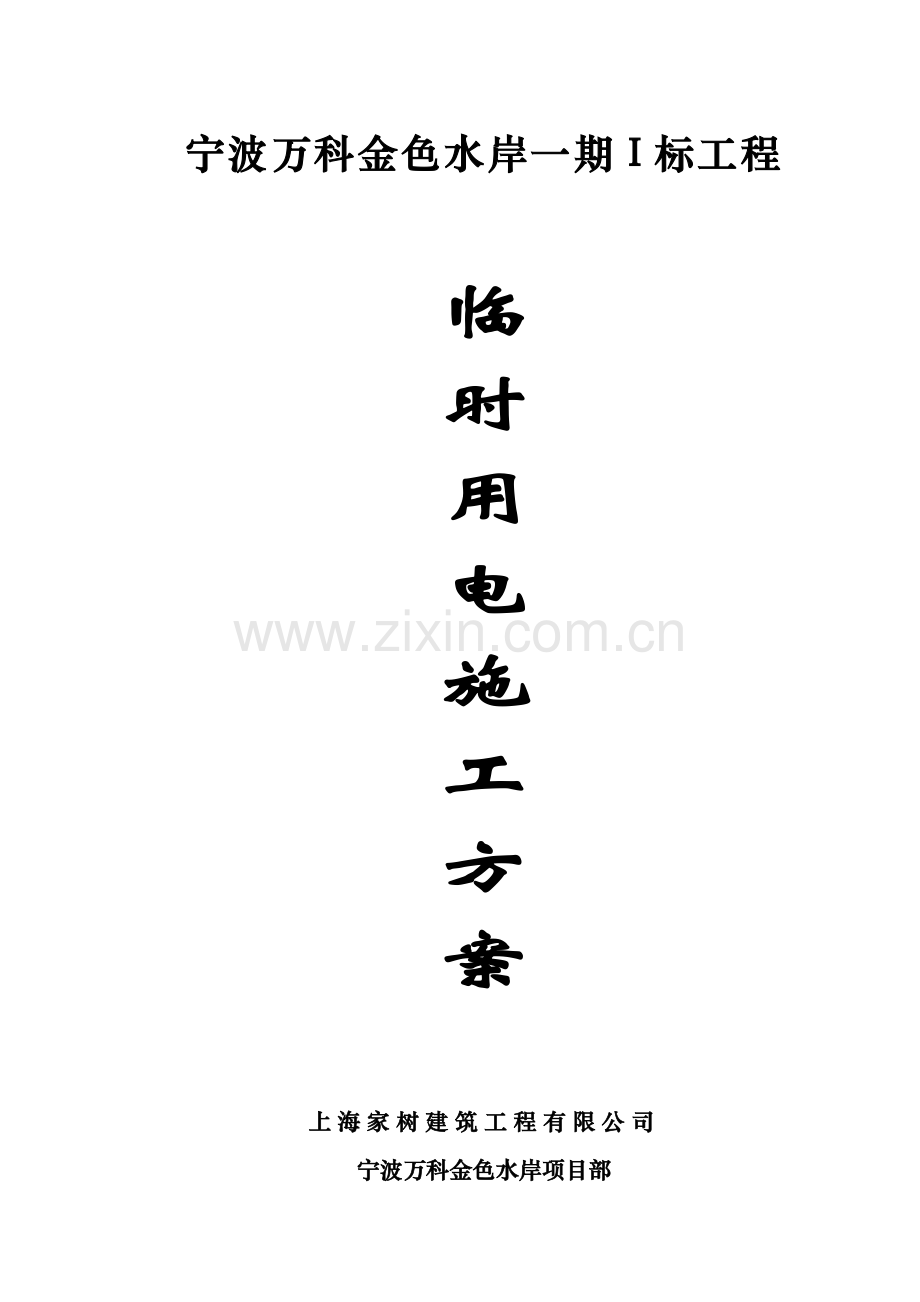

宁波万科金色水岸一期I标工程

临
时
用
电
施
工
方
案

上海家树建筑工程有限公司
宁波万科金色水岸项目部
临时用电施工组织设计（方案）审批表

建设单位：宁波万科房地产有限公司 施工单位：上海家树建筑工程有限公司 编制人：
监理单位：上海海达工程建设咨询有限公司 工程名称：金色水岸一期I标工程 编制日期：2007.3

项

目

部

审批意见：

项目经理：

年 月 日

公

司

审

批

生产技术部：

审批意见：

总工程师：

年 月 日
监理公司审核

审批意见：

年 月 日
备注

目 录

1．工程概况 1
2．现场勘探情况 1
3. 编制依据 1
4．电源进线、总配电箱、分配电箱的位置及线路走向 2
5．总功率计算及导线截面的选择 2
6．用电防火措施 21
7．安全用电技术措施 21
8．安全用电组织与管理 22

1．工程概况
宁波万科金色水岸一期Ⅰ标段工程位于鄞县大道以南，奉化江以东，距离宁波市中心区约5公里。工程总建筑面积为99441平方米，由宁波万科房地产开发有限公司投资开发建设，由上海精典规划建筑设计公司设计。
本工程由十二幢多层，二幢高层，一个会所及地下车库组成。多层建筑面积为41922平方米，高层建筑面积为24949平方米。会所建筑面积约3900平方米，半地下车库面积为10505平方米，地下车库面积为18165平方米。
多层建筑总高度为15.50米，地下一层，地上五层；高层建筑总高度为56.40米，地下一层，地上十八层。本工程均采用Φ400～500PC先张法预应力管桩，承台基础，主体为框架结构，高层主体结构类型为剪力墙结构。
业主单位：宁波万科房地产开发有限公司。
设计单位：上海精典规划建筑设计公司。
监理单位：上海海达工程建设咨询有限公司。
勘察单位：宁波市建筑设计院勘察分院。

2．现场勘探情况
1、本工地作业现场、临时设施及材料堆放上方均无高低压线路。
2、作业现场（含脚手架）的周围无其他外电线路。
3、据甲方提供的资料表明本作业现场地下无电力电缆。
4、本工程由场点东南角及西北角总配电箱分别引入甲供电源。

3. 编制依据
依据国家《施工现场临时用电安全技术规范》JGJ46－2005标准；《建设工程施工现场供用电安全规范》GB50194-93；施工现场平面布置；施工机具、照明器具配置；现场勘探情况；施工现场总平面图、相关手册、图集。
4．电源进线、总配电箱、分配电箱的位置及线路走向
根据业主前期准备工作安排，在场地东南角采用185mm2铜芯橡胶绝缘电缆引入到场地K1总配电箱，在场地西北角采用185mm2铜芯橡胶绝缘电缆引入到场地K2、K3总配电箱。总配电箱分多路分别引至各分配电箱。二级配电箱按部位设置分配电箱。
具体位置详见“临时用电平面布置图”。

5．总功率计算及导线截面的选择
（一）、变压器到总配电箱用电量计算
根据现场实际情况判定，主体结构阶段为用电量高峰；
表1）、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
塔吊
2
55
110
2
人货梯
2
44
88
3
井架
11
7.5
82.5
4
搅拌机
8
5.5
44
5
钢筋切断机
2
2.2
4.4
6
钢筋弯曲机
2
3
6
7
钢筋调直机
2
3
6
8
木工圆锯
2
3
6
9
木工平刨
2
1.5
3
10
平板式振动器
4
1.5
6
11
插入式振动器
10
1.1
11
12
软抽泵
8
1
8
13
清水泵
4
3
12
14
砂轮切割机
4
2.2
8.8

总计
63

395.7

表2).焊接设备
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
交流电焊机
3
12
36
2
钢筋对焊机
1
50
50

总计
4

86

表3).室内照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
白炽灯
50
0.1
5
2
插座

5

总计
50

10

表4).室外照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
碘钨灯
20
1
20
2
镝灯
15
3.5
52.5

总计
35

72.5
1.总功率
根据以上四个表式确定总用电量为：
　 P＝1.1(K1∑P1/cosφ+K2∑P2+K3∑P3+K4∑P4)
　公式中：∑P1、∑P2、∑P3、∑P4分别为表1、表2、表3、表4中的总功率。
　　　cosφ为用电设备功率因数，施工最高为0.75～0.78，一般为0.65～0.75,本工程功率因素取cosφ＝0.75　　
　　　根据简明施工计算手册第933页表17-28可知：
　　　取 K1（全部动力用电设备同时使用系数）＝0.50　
　 K2（电焊机同时使用系数）＝0.6　
　 K3（室内照明设备同时使用系数）＝0.8　　
K4（室外照明设备同时使用系数）＝1.0　
　∴ P＝1.1×(0.50×395.7/0.75+0.6×36+0.8×10+1.0×72.5)
　 ＝402.5（KVA）
P变=1.4P=1.4×402.5=563.5（KVA）
甲方需要提供额定容量563.5KVA的变压器满足实际施工需要。
2.按导线允许电流选择
三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I线=0.9×1000×402.5/1.732×380×0.75
=733.8（A）
由新简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用2根185mm2的铜芯电缆线，埋地时安全电流为2*540=1080＞733.8A，能满足要求。
3.按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=402.5kw；
L—各段线路长度（m），取100m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取2*185mm2；
ε=402.5×100/77×（2*185）=1.41%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线埋地最小截面为4mm2。
∴满足要求。
即，甲供电源到场地内总配电箱采用2根YC185m2的铜芯五芯电缆线。

（二）、甲供电源到18#楼K1分配电箱用电量计算
根据现场实际情况判定，主体结构阶段为用电量高峰；
表1）、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
井架
4
7.5
30
2
搅拌机
3
5.5
16.5
3
软抽泵
8
1
8
4
清水泵
2
3
6
5
砂轮切割机
2
2.2
4.4

总计
19

64.9

表2).焊接设备
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
交流电焊机
1
12
12

总计
1

12

表3).室内照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
白炽灯
10
0.1
10
2
插座

1

总计

11

表4).室外照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
碘钨灯
5
1
5
2
镝灯
5
3.5
17.5

总计
7

22.5
1.总功率
根据以上四个表式确定总用电量为：
　 P＝1.1(K1∑P1/cosφ+K2∑P2+K3∑P3+K4∑P4)
公式中：∑P1、∑P2、∑P3、∑P4分别为表1、表2、表3、表4中的总功率。
　根据简明施工计算手册第933页表17-28可知：
　　　取 K1＝0.70　　K2＝0.6　　K4＝0.8 K4＝1.0　
　∴ P＝1.1×(0.70×64.9/0.75+0.6×12+0.8×11+1.0×22.5)
　 ＝108.9（KVA）
2.按导线允许电流选择
三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I=0.9×1000×108.9/1.732×380×0.75
=198.7（A）
由新简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用1根185mm2的铜芯电缆线，埋地时安全电流为540＞198.7A，能满足要求。同时K1选用500A控制箱然后再分为五个分配箱供实际用电。
3.按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=198.7kw；
L—各段线路长度（m），取50m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取185mm2；
ε=198.7×50/77×185=0.7%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线埋地最小截面为4mm2。
∴满足要求。
即，甲供电源到18#楼南侧K1分配电箱采用1根YC185mm2的铜芯五芯电缆线。

（三）、甲供电源到8#楼南侧K2分配电箱用电量计算
表1）、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
井架
7
7.5
52.5
2
搅拌机
5
5.5
27.5
3
软抽泵
8
1
8
4
清水泵
2
3
6
5
砂轮切割机
2
2.2
4.4

总计
24

98.4
表2).焊接设备
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
交流电焊机
1
12
12

总计
1

12

表3).室内照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
白炽灯
20
0.1
2
2
插座

2

总计

4

表4).室外照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
碘钨灯
10
1
10
2
镝灯
5
3.5
17.5

总计
14

27.5
1.总功率
根据以上四个表式确定总用电量为：
　 P＝1.1(K1∑P1/cosφ+K2∑P2+K3∑P3+K4∑P4)
公式中：∑P1、∑P2、∑P3、∑P4分别为表1、表2、表3、表4中的总功率。
　根据简明施工计算手册第933页表17-28可知：
　　　取 K1＝0.70　　K2＝0.6　　K4＝0.8 K4＝1.0　
　∴ P＝1.1×(0.70×98.4/0.75+0.6×12+0.8×4+1.0×27.5)
　 ＝142.7（KVA）
2.按导线允许电流选择
三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I=0.9×1000×142.7/1.732×380×0.75
=260.2（A）
由新简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用1根185mm2的铜芯电缆线，埋地时安全电流为540＞260.2A，能满足要求。同时K2选用500A控制箱然后再分为五个分配箱供实际用电。
3.按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=260.2kw；
L—各段线路长度（m），取50m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取185mm2；
ε=260.2×50/77×185=0.9%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线埋地最小截面为4mm2。
∴满足要求。
即，甲供电源到8#楼南侧K2分配电箱采用1根YC185mm2的铜芯五芯电缆线。

（四）、甲供电源到4#楼南侧K3分配电箱用电量计算
表1）、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
塔吊
2
55
110
2
人货梯
2
44
88
3
钢筋切断机
2
2.2
4.4
4
钢筋弯曲机
2
3
6
5
钢筋调直机
2
3
6
6
木工圆锯
2
3
6
7
木工平刨
2
1.5
3
8
平板式振动器
4
1.5
6
9
插入式振动器
10
1.1
11

总计
28

240.4
表2).焊接设备
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
交流电焊机
1
12
12

总计
1

12

表3).室内照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
白炽灯
20
0.1
2
2
插座

2

总计

4

表4).室外照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
碘钨灯
5
1
5
2
镝灯
5
3.5
17.5

总计
14

22.5
1.总功率
根据以上四个表式确定总用电量为：
　 P＝1.1(K1∑P1/cosφ+K2∑P2+K3∑P3+K4∑P4)
公式中：∑P1、∑P2、∑P3、∑P4分别为表1、表2、表3、表4中的总功率。
　根据简明施工计算手册第933页表17-28可知：
　　　取 K1＝0.70　　K2＝0.6　　K4＝0.8 K4＝1.0　
　∴ P＝1.1×(0.70×240.4/0.75+0.6×12+0.8×4+1.0×22.5)
　 ＝283.0（KVA）
2.按导线允许电流选择
三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I=0.9×1000×283.0/1.732×380×0.75
=516.0（A）
由新简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用1根185mm2的铜芯电缆线，埋地时安全电流为540＞433.9A，能满足要求。同时K3选用500A控制箱然后再分为四个分配箱供实际用电。
3.按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=283.0kw；
L—各段线路长度（m），取50m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取185mm2；
ε=283.0×50/77×185=0.9%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线埋地最小截面为4mm2。
∴满足要求。
即，甲供电源到4#楼南侧K3分配电箱采用1根YC185mm2的铜芯五芯电缆线。

（五）、二级分配电箱到三级分配电箱（钢筋棚）电缆选择
表1）、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
钢筋切断机
2
2.2
4.4
2
钢筋弯曲机
2
3
6
3
钢筋调直机
2
3
6

总计
3

16.4

表2).焊接设备
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
对焊机
1
50
50（避开高峰）

总计

100

表3).室内照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
白炽灯
3
0.1
0.3

总计

0.3
1、根据以上三个表式确定钢筋棚三级配电箱总用电量为：
　 P＝1.1(K1∑P1/COSΦ+K2∑P2+K3∑P3)
　公式中：∑P1、∑P2、∑P3分别为表1、表2、表3中的总功率。
　　　　根据简明施工计算手册第933页表17-28可知：
　　　取 K1＝0.70　　K2＝0.6　　K3＝0.8　　
　∴ P＝1.1×(0.70×16.4/0.75+0.6×50+0.8×0.3)
　 ＝50.1（KVA）
2、三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I=0.9×1000×50.1/1.732×380×0.75
=91.3（A）
由简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用1根16mm2的铜芯电缆线，埋地时安全电流为110A，能满足要求。同时三级分配电箱（钢筋棚）选用150A控制箱，然后再供实际用电。
3、按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=50.1kw；
L—各段线路长度（m），取20m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取16mm2；
ε=50.1×20/77×16=0.8%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线埋地最小截面为4mm2。
∴满足要求。
即，二级分配电箱到三级分配电箱（钢筋棚）采用1根YC35mm2的铜芯五芯电缆线。

（六）、二级分配电箱到到三级分配电箱（木工间）电缆选择
表1、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
木工圆锯
2
3
6
2
木工平刨
2
1.5
3

总计
4

9

表2).室内照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
白炽灯
2
0.1
0.2

总计
2

0.2
1、根据以上表式确定三级分配电箱（木工棚）总用电量为：
　 P＝1.1（K1∑P1/COSΦ+ K3∑P3）
　公式中：∑P1 ∑P3分别为表1、表2中的总功率。
　　　根据简明施工计算手册第933页表17-28可知：
　　　取 K1＝0.70 K3＝0.80
　∴ P＝1.1×（0.70×9/0.75+0.8×0.2）=9.4（KVA）
2、三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I=0.9×1000×9.4/1.732×380×0.75
=17.1（A）
由简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用1根16mm2的铜芯电缆线，埋地时安全电流为110A，能满足要求。同时三级配电箱选用30A控制箱，然后再供实际用电。
3、按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=9.4kw；
L—各段线路长度（m），取30m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取16mm2；
ε=9.4×30/77×16=0.2%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线埋地最小截面为4mm2。
∴满足要求。
即，二级分配电箱到三级分配电箱（木工间）采用1根16mm2的铜芯五芯电缆线。

(七）、二级分配电箱到三级分配电箱（楼层供电）电缆选择
表1）、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
平板式振动器
4
1.5
6
2
插入式振动器
10
1.1
11

总计
14

17

表2).焊接设备
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
交流电焊机
1
21
21

总计
1

21

表3).室内照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
白炽灯
20
0.1
2

总计
20

2

表4).室外照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
碘钨灯
5
1
5
2
镝灯
1
3.5
3.5

总计
6

8.5
1、根据以上表式确定三级分配电箱（楼层）总用电量为：
　 　 P＝1.1(K1∑P1/COSΦ +K2∑P2+K3∑P3+K4∑P4)
　公式中：∑P1、∑P2、∑P3、∑P4分别为表1、表2、表3、表4中的总功率。
　　　根据简明施工计算手册第933页表17-28可知：
　　　取 K1＝0.70　　K2＝0.6　　K3＝0.8　　K4＝1.0　
　∴ P＝1.1×(0.70×17.0/0.75+0.6×21+0.8×2.0+1.0×8.5)
　 ＝42.4（KVA）
2、三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I=0.9×1000×42.4/1.732×380×0.75
=77.3（A）
由简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用1根25mm2的铜芯电缆线，在空气时安全电流为115A，能满足要求。同时三级配电箱选用150A控制箱，然后再供实际用电。
3、按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=42.4kw；
L—各段线路长度（m），取60m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取25mm2；
ε=42.4×60/77×25=1.3%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线架空最小截面为4mm2。
∴满足要求。
即，二级分配电箱到三级分配电箱（楼层）采用1根25mm2的铜芯五芯电缆线。

（八）、二级配电箱到三级分配电箱（塔吊）用电量计算
根据现场实际情况判定，主体结构阶段为用电量高峰；
表1）、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
塔吊
1
55
55

总计
1

55

表2).室外照明
序号
设备名称
数量
额定功率KW
合计功率KW
1
镝灯
1
3.5
3.5

总计
1

3.5
1.总功率
根据以上二个表式确定总用电量为：
　 P＝1.1(K1∑P1 +K4∑P4)
　公式中：∑P1、∑P4分别为表1、表2中的总功率。
　　　根据简明施工计算手册第933页表17-28可知：
　　　取 K1＝0.70　　K4＝1.0　
　∴ P＝1.1×(0.70×55+1.0×3.5)
　 ＝46.2（KVA）
2.按导线允许电流选择
三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I=0.9×1000×46.2/1.732×380×0.75
=84.2（A）
由简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用1根25mm2的铜芯电缆线，埋地时安全电流为115A，能满足要求。同时三级配电箱选用150A控制箱，然后再供实际用电。
3.按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=46.2kw；
L—各段线路长度（m），取60m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取25mm2；
ε=46.2×60/77×25=1.44%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线埋地最小截面为4mm2。
∴满足要求。
即，二级分配电箱到三级分配电箱（塔吊）采用1根25mm2的铜芯电缆线。

（九）、二级分配电箱到三级分配电箱（人货电梯）电缆选择
表1、电动机械设备：
序号
机械或设备名称
数量
额定功率KW
合计功率KW
1
人货梯
1
22
22

总计
1

22
1、根据以上表式确定人货电梯分配电箱总用电量为：
　 P＝1.1(K1∑P1)
　　　根据简明施工计算手册第933页表17-28可知：
　　　取 K1＝0.70
　∴ P＝1.1×0.70×22
　 ＝16.9（KVA）
2、三相四线制低压线路上电流可按下式计算：
I线＝K01000P/1.732U线×cosφ
式中I线——线路工作电流值（A） K0＝0.90
U线—线路工作电压值（V），三相四线制低压时，U线=380V；
I=0.9×1000×16.9/1.732×380×0.75
=30.8(A）
由简明电工手册第296页表4-42通用橡套电缆长期允许载流量得：选用1根16mm2的铜芯电缆线，埋地时安全电流为110A，能满足要求。同时选用50A控制箱，然后再供实际用电。
3、按导线允许电压校核
配电导线截面的电压降可按下式计算：
ε=∑P.L/C.S≤[ε]=7%
式中ε—导线电压降（%），一般照明允许电压降为2.5%~5%，电动机电压降不超过±5%；对工地临时网路取7%；
∑P—各段线路负荷计算功率（kw），即计算用电量∑P=16.9kw；
L—各段线路长度（m），取60m；
C—材料内部系数，根据简明施工计算手册第938页表17-34线路电压和电流种类查表得，C=77；
S—导线截面（mm2），取16mm2；
ε=16.9×60/77×16=0.8%≤7%
∴满足要求
4.按导线机械强度校核
简明施工计算手册第938页表17-33得铜芯电缆线埋地最小截面为4mm2。
∴满足要求。
即，二及分配电箱到三级分配电箱（人货电梯）采用1根16mm2的铜芯电缆线。

6．用电防火措施
1、现场施工用电应严格执行国家或浙江省建委有关施工现场用电安全标志管理规定，加强电源管理，防止电气失火。
2、现场各种电线拉设、安装要符合规范。
3、每个电工应懂消防知识及电气电气着火的扑救方法，配电室须设置相适应的灭火器材，室内散热良好，严禁动用明火。
4、非生产时，严禁动用加热工具进行加热、取暖、烧饭。不得在宿舍内乱拉电线和。
5、电气设备的导线、熔丝必须相匹配。
6、勤检查，及时发现更换老化、破皮电线。

7．安全用电技术措施
1、支线架设
　 （1）、配电箱引入、引出线应采用套管或横担。
　 （2）、进出线要排列整齐、匹配合理。
　 （3）、严禁用绝缘差、老化、破皮的电线。
　 （4）、应采用绝缘子固定或架空敷设。
　 （5）、线路过道要有可靠的保护。
　 （6）、线路过地埋管要封头，并有一定的深度。
2、配电箱、开关箱
（1）、配电箱制作要统一，做到有色标、有标号、有防雨措施、门锁齐全。
（2）、电箱的位置、线路要安装合理，箱内设置齐全可靠，有地排、零排、滴水湾，外壳要接零保护。
（3）、开关箱要符合一机一闸一漏一箱制，配电箱与开关箱之间不能超过30米，开关箱与电设备之间不能越过3米。
（4）、熔丝安装要合理，严禁用其它金属代替熔丝。
3、接地或接零
严禁接地与接零混接，接地体可用角钢或圆钢两根，入土深度不小于2米，电阻不大于4欧，一个月检测一次。
4、变配电装置
（1）、变配电设置要符合规范和要求
（2）、配电室内有相应的灭火器材，门有朝外开。
5、绝缘保护
操作人员要穿绝缘鞋戴绝缘手套，配电室内铺绝缘地毯。
6、照明
（1）、手持照明要用36V以下的安全电压。
（2）、照明线应在绝缘子上固定
（3）、现场照明灯要用绝缘胶线，不能用塑料胶芯线。
（4）、太阳灯高度不能低于2.5米，且要用PVC管作绝缘保护。
（5）、禁止使用老化、 破皮的电线，严禁用太阳灯取暖、烘烤。

8．安全用电组织与管理
1.临时用电组织设计
⑴施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者，应编制用电组织设计。
⑵施工现场临时用电组织设计应包括下列内容：
①现场勘测；
②确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向；
③进行负荷计算；
④选择变压器；
⑤设计配电系统：设计配电线路、设计配电装置、选择导线或电缆、设计接地装置、绘制临时用电工程图纸（主要包括用电工程总平面图、配电装置布置图、配电系统接地图、接地装置设计图）、设计防雷装置、制定安全用电措施和电气防火措施。
⑶临时用电工程图纸应单独绘制，临时用电工程应按图施工。
⑷临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。
⑸临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可使用。
2.电工及用电人员
⑴电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。
⑵安装、巡视、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程难易程度和技术复杂性相适应。
⑶各类用电人员掌握安全用电基本知识和所用设备的性能，并应符合下列规定：
①使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严禁设备带“缺陷”运转；
②保管和维护所用设备，发现问题及时报告解决；
③暂时停用设备的开关箱必须切断电源隔离开关，并应关门上锁；
④移动电气设备时，必须经电工切断电源并应妥善处理后进行。
3.安全技术档案
⑴施工现场临时用电必须建立安全技术档案，并应包括下列内容：
①用电组织设计的全部资料；
②修改用电组织设计的资料；
③用电技术交底资料；
④用电工程检查验收表；
⑤电气设备调试记录；
⑥接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；
⑦定期检（复）查表；
⑧电工安装、巡检、维修、拆除工作记录。
