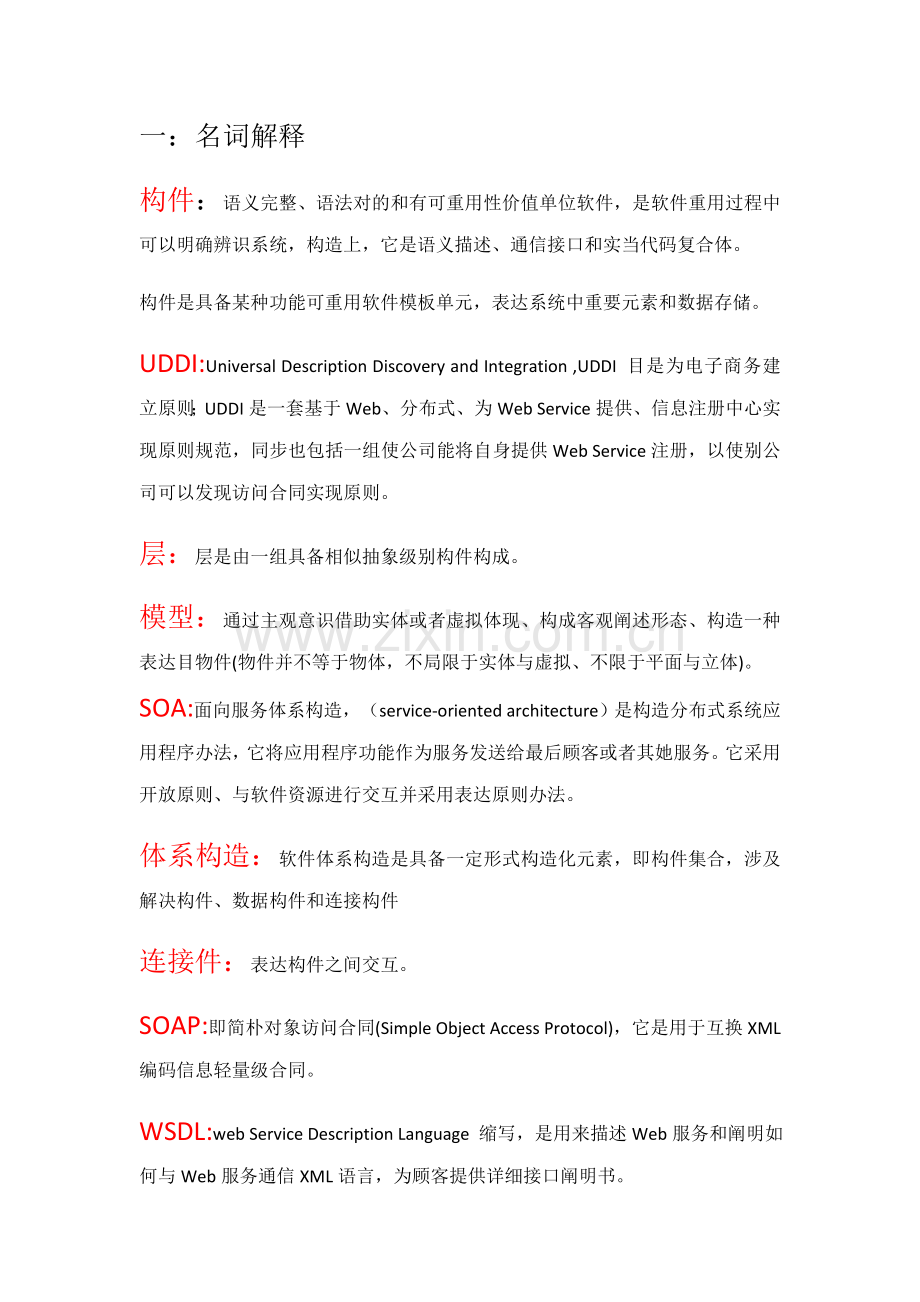

一：名词解释
构件：语义完整、语法对的和有可重用性价值单位软件，是软件重用过程中可以明确辨识系统，构造上，它是语义描述、通信接口和实当代码复合体。
构件是具备某种功能可重用软件模板单元，表达系统中重要元素和数据存储。
UDDI:Universal Description Discovery and Integration ,UDDI 目是为电子商务建立原则；UDDI是一套基于Web、分布式、为Web Service提供、信息注册中心实现原则规范，同步也包括一组使公司能将自身提供Web Service注册，以使别公司可以发现访问合同实现原则。
层：层是由一组具备相似抽象级别构件构成。
模型：通过主观意识借助实体或者虚拟体现、构成客观阐述形态、构造一种表达目物件(物件并不等于物体，不局限于实体与虚拟、不限于平面与立体)。
SOA:面向服务体系构造，（service-oriented architecture）是构造分布式系统应用程序办法，它将应用程序功能作为服务发送给最后顾客或者其她服务。它采用开放原则、与软件资源进行交互并采用表达原则办法。
体系构造：软件体系构造是具备一定形式构造化元素，即构件集合，涉及解决构件、数据构件和连接构件
连接件：表达构件之间交互。
SOAP:即简朴对象访问合同(Simple Object Access Protocol)，它是用于互换XML编码信息轻量级合同。
WSDL:web Service Description Language 缩写，是用来描述Web服务和阐明如何与Web服务通信XML语言，为顾客提供详细接口阐明书。
Web service:一种新web应用程序分支，她们是自包括、自描述、模块化应用，可以发布、定位、通过Web调用。Web service可以执行从简朴祈求到复杂商务解决任何功能。一旦布置后来，其她Web Service可以发现并且调用它布置服务。Web Service是一种应用程序，它可以使用原则互联网合同，像超文本传播合同（HTTP）和XML，将功能大纲性地体当前互联网和公司内部网上。可将Web服务视作Web上组件编程。
视图：视图是一种虚拟表，其内容由查询定义。同真实表同样，视图包括一系列带有名称列和行数据。但是，视图并不在数据库中以存储数据值集形式存在。行和列数据来自由定义视图查询所引用表，并且在引用视图时动态生成。
二、 基本原理
体系构造：软件体系构造为软件系统提供了一种构造、行为和属性高档抽象，由构成系统元素描述、这些元素互相作用、指引元素集成模式以及这些模式约束构成。软件体系构造不但指定了系统组织构造和拓扑构造，并且显示了系统需求和构成系统元素之间相应关系，提供了某些设计决策基本原理。
软件开发四个过程：1.面向过程，2.面向对象，3.基于组件，4.面向服务。
软件体系构造开发四个过程：1.“无体系构造”设计阶段（以汇编语言进行小规模应用程序开发为特性），2.萌芽阶段（浮现了程序构造设计主题，以控制流图和数据流图构成软件构造为特性）3.初期阶段（浮现了从不同侧面描述系统构造模型，以UML为典型代表。）4.高档阶段（以描述系统高层抽象构造为中心，不关怀详细建模细节，划分了体系构造模型与老式软件构造界限，该阶段以Kruchten提出“4+1”模型为标志）。
软件体系构造核心模型：软件体系核心模型由5种元素构成：构件、连接件、配备、端口和角色。其中构件、连接件和配备是最基本元素。
构件：是具备某种功能可重用软件模板单元，表达系统中重要元素和数据存储。
连接件：表达构件之间交互。
配备：表达构建和连接件拓扑逻辑和约束。
端口：表达构件和外部连接交互点。
角色：定义该连接参加者。
构件作为一种封装实体，只能通过其接口与外部环境交互，通过不同端口类型，一种构件可以提供多重接口。
连接件作为建模软件体系构造重要实体，同样也有接口，由一组角色构成，每一种角色定义了该连接件表达交互参加者。

面向过程，开发，语言：面向过程"(Procedure Oriented)是一种以过程为中心编程思想。"面向过程"也可称之为"面向记录"编程思想，就是分析出解决问题所需要环节，然后用函数把这些环节一步一步实现，使用时候一种一种依次调用就可以了。重要语言：Pascal，C。
面向对象思想，语言：面向对象程序设计语言必要有描述对象及其互相之间关系语言成分。这些程序设计语言可以归纳为如下几类:系统中一切事物皆为对象;对象是属性及其操作封装体;对象可按其性质划分为类，对象成为类实例;实例关系和继承关系是对象之间静态关系;消息传递是对象之间动态联系唯一形式，也是计算唯一形式;办法是消息序列。面向对象编程(Object-Oreinted Programming) 是一种编程范式。指在设计程序时大量运用类实例对象方式。OOP一旦在项目中被运用，就成了时刻要考虑东西。重要语言：C++，JAVA.
面向组件思想，语言：面向组件编程思想，归结起来就是四个字：模块分隔。这里“分隔”有两层含义，第一就是要“分”，也就是要将应用程序(特别是大型软件)按功能划提成各种模块；第二就是要“隔”，也就是每一种模块要有相称限度独立性，要尽量与其她模块“隔”开。这四个字是面向组件编程思想精华所在，也是COM精华所在！理解了这四个字，也就真正理解了面向组件编程思想。(这里说一点题外话，COM其实是一套规范或者说一套原则，但是在我看来，COM核心还在于它思想，也就是面向组件编程思想。原则谁都能定，但是思想只有一种！)，基于组件开发(Component-Based Development) 是一种软件工程实践，设计时普通规定组件之间高内聚，松耦合。其接口也许是OO，调用方式也许是以Service方式。基于组件开发关注系统层次、子系统边界和子系统间通讯设计，处在代码层面但不像OOP同样是时刻需要运用东西。
面向服务办法，特点（基本环境规定）：面向服务架构(Service-Oreinted Architecture) 是将软件设计成一组可互操作服务一套原则或办法论。普通在考虑系统架构时才会触及SOA。SOA是英文Service-Oriented Architecture缩写，是一种进行系统开发新体系架构。在基于SOA架构系统中，详细应用程序功能是由某些松耦合并且具备统一接口定义方式组件(也就是Service)组合构建起来，它因对迅速变化业务环境具备良好适应力而备受关注。
UML中9个图：用例图、类图、对象图、顺序图、协作图、状态图、活动图、构件图、布置图。
4+1视图：
“4+1”视图模型从5个不同视角涉及逻辑视图、进程视图、物理视图、开发视图和场景视图来描述软件体系构造。
每一种视图只关怀系统一种侧面，5个视图结合在一起才干反映系统软件体系构造所有内容。

（1） 逻辑视图重要支持系统功能需求，即系统提供应最后顾客服务。在逻辑视图中，系统分解成一系列功能抽象，这些抽象重要来自问题领域。这种分解不但可以用来进行功能分析，并且可用作标记在整个系统各个不同某些通用机制和设计元素。
在面向对象技术中，通过抽象、封装和继承，可以用对象模型来代表逻辑视图，用类图来描述逻辑视图。
（2）开发视图也称模块视图，重要侧重于软件模块组织和管理。
开发视图要考虑软件内部需求，如软件开发容易性、软件重用和软件通用性，要充分考虑由于详细开发工具不同而带来局限性。
开发视图通过系统输入输出关系模型图和子系统图来描述。
（3）进程视图侧重于系统运营特性，重要关注某些非功能性需求。
进程视图强调并发性、分布性、系统集成性和容错能力，以及从逻辑视图中重要抽象如何适合进程构造。它也定义逻辑视图中各个类操作详细是在哪一种线程中被执行。
进程视图可以描述成多层抽象，每个级别分别关注不同方面。在最高层抽象中，进程构造可以看作是构成一种执行单元一组任务。它可当作一系列独立，通过逻辑网络互相通信程序。它们是分布，通过总线或局域网、广域网等硬件资源连接起来。
（4）物理视图重要考虑如何把软件映射到硬件上，它普通要考虑到系统性能、规模、可靠性等。解决系统拓扑构造、系统安装、通讯等问题。
当软件运营于不同节点上时，各视图中构件都直接或间接地相应于系统不同节点上。因而，从软件到节点映射要有较高灵活性，当环境变化时，对系统其她视图影响最小。
（5）场景可以看作是那些重要系统活动抽象，它使四个视图有机联系起来，从某种意义上说场景是最重要需求抽象。在开发体系构造时，它可以协助设计者找到体系构造构件和它们之间作用关系。同步，也可以用场景来分析一种特定视图，或描述不同视图构件间是如何互相作用。
场景可以用文本表达，也可以用图形表达。
构件重用：构件重用必要完毕如下工作：
1、 检索与提取构件 ：（1）基于核心字检索（2）刻面检索法（3）超文本检索法（4）其她检索办法
2、 理解与评价构件 ：（1）构件功能与行为；（2）有关领域知识；（3）可适应性约束条件与例外情形；（4）可以预见修改某些及修改办法。
修改构件 ：（1）抱负情形是对库中构件不作修改而直接用于新软件项目。（2）但是，在大多数状况下，必要对构件进行或多或少修改，以适应新需求。（3）为了减少构件修改工作量，规定开发人员尽量使构件功能、行为和接口设计更为抽象化、通用化和参数化。
三．画一种“车载”软件体系构造图：
