水富县昭投写字楼场地边坡支护工程施工方案.doc

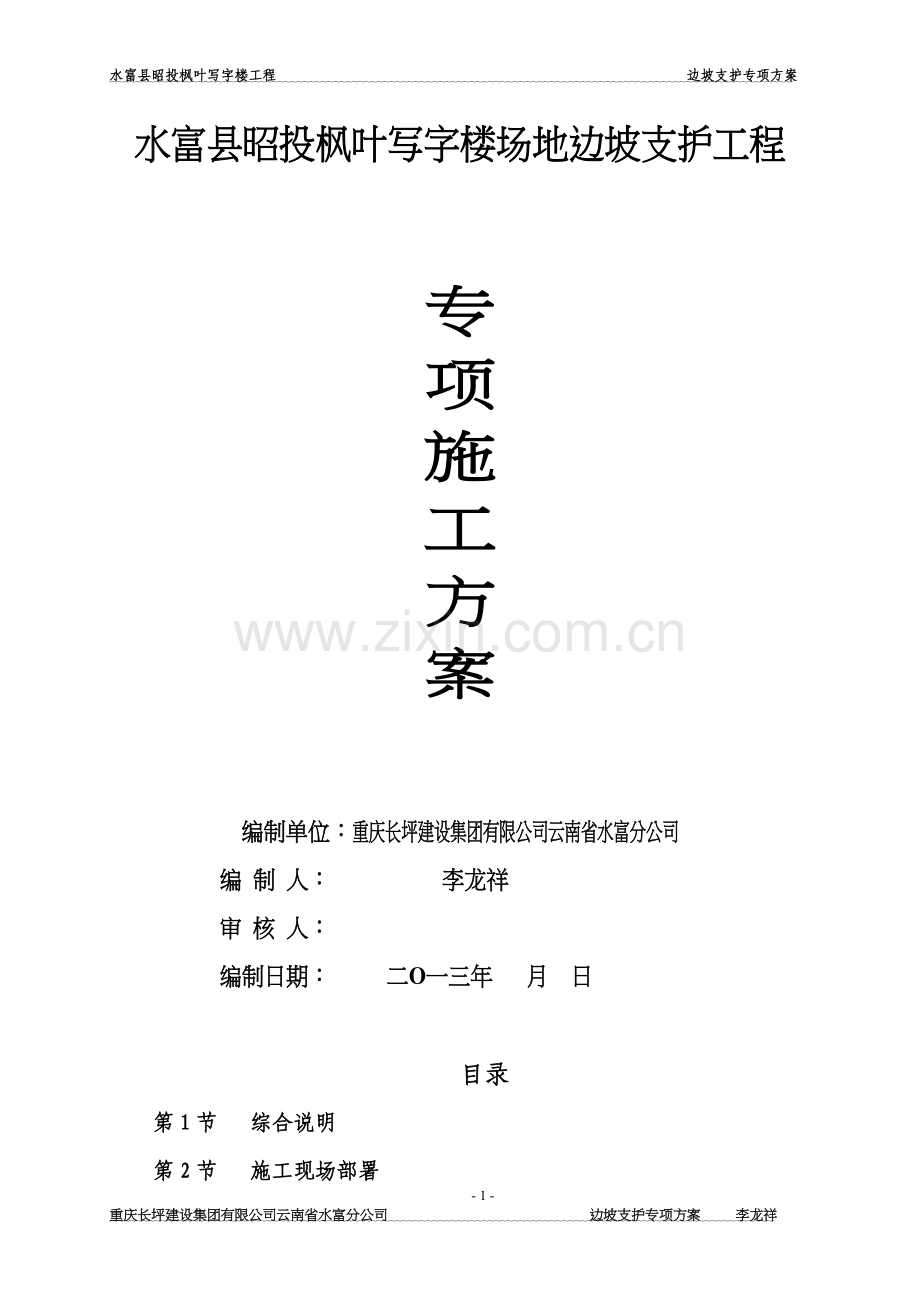

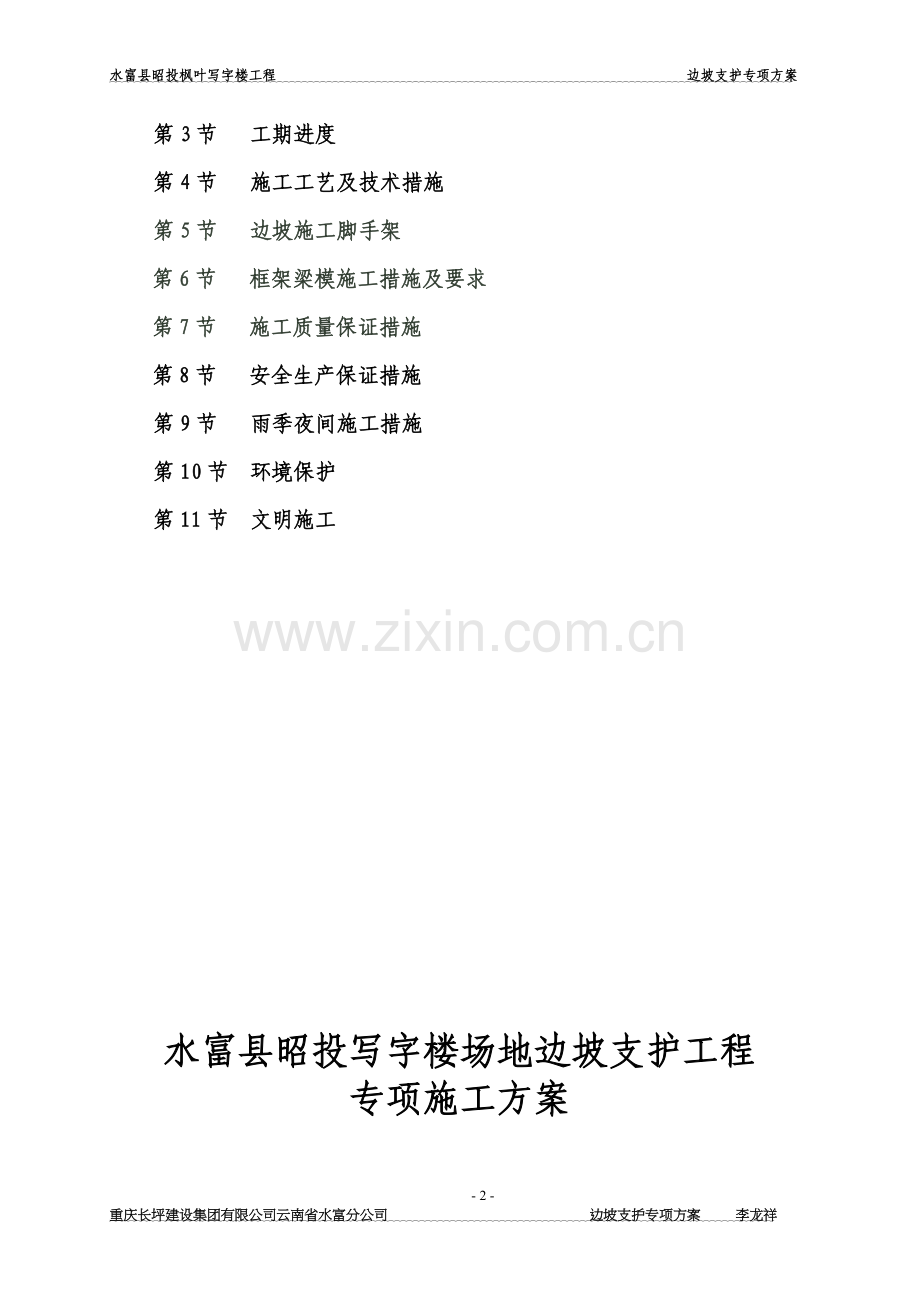

水富县昭投枫叶写字楼工程 边坡支护专项方案水富县昭投枫叶写字楼场地边坡支护工程专项施工方案编制单位：重庆长坪建设集团有限公司云南省水富分公司编 制 人： 李龙祥审 核 人：编制日期： 二一三年 月 日目录第1节 综合说明第2节 施工现场部署第3节 工期进度第4节 施工工艺及技术措施第5节 边坡施工脚手架第6节 框架梁模施工措施及要求第7节 施工质量保证措施第8节 安全生产保证措施第9节 雨季夜间施工措施第10节 环境保护第11节 文明施工水富县昭投写字楼场地边坡支护工程专项施工方案第1节 综合说明1.1工程概况本边坡支护工程是水富县昭投枫叶写字楼的主楼底部0.000和15.5m之间吊层内侧和左右两侧边坡支护加固工程。正立面边坡高差为15.5m、19.8m（电梯井处），两侧以正立面最高点为基点向下逐渐形成三角形姿势边坡，坡顶为统一水平面标高453.10，从正面看去整个边坡三面合围形成一个椅子形。1.2设计概况1.2.1本工程边坡支护工程主体分为三种，一为挡土墙工程（已取消），二为锚喷工程，三为锚索（杆）+框格梁+锚喷；场地内冲沟处（EF）段采用挡墙支护（墙下立面边坡采用锚杆+锚喷）、AB、HI、JK段锚杆+锚喷支护、BC、CD、DE、FG、GH、IJ段锚索（杆）+框格梁+锚喷支护；1.2.2锚杆+锚喷支护材料采用1根直径25mm的锚杆，锚索采用7s15.2钢绞线；1.2.3根据边坡高度及岩体特性的不同设置，锚杆的锚孔孔径为70mm，孔内注M30砂浆，为全长粘结型锚杆，锚杆工程结束后挂网喷射C20混凝土，喷射厚200mm。1.2.4锚索+框格梁+锚喷，正立面的锚索的锚孔为孔径为130mm，侧立面锚索的锚孔为110mm，孔内注M30砂浆，锚索工程结束后再施工格梁，待格梁完工后挂网喷射C20混凝土，喷射厚200mm。1.2.5竖向框格梁设计断面尺寸为500700mm的钢筋混凝土，横向框格梁设计断面尺寸为500600mm的钢筋混凝土，强度等级为C25砼。第2节 施工现场部署2.1现场边坡形成情况2.1.1本工程边坡正立面是以H轴为界进行分台，坡顶为0.000，坡脚为15.5m，电梯井底为19.8m。 2.1.2正立段现场边坡局部段落是已开挖形成坡，但边坡不规则，其中9轴线到27轴线施工时需要重新进行坡面及坡脚刷坡清打；但原坡面已形成大部分无法采用机械二次刷坡，全靠采用人工凿石。2.1.3正立面1轴线到9轴线还有大量岩石方量还未开挖，施工中采用破碎机进行岩石破碎施工。2.1.4两侧面边坡是已开挖一半高度，开挖施工中同样采用破碎机进行岩石破碎开挖施工。2.1.5正立段19轴到23轴正处原冲沟地带，施工时根据设计单位、建设单位及专家组意见先将冲沟内的回填土石方清除，然后对坡面进行锚喷。2.2边坡支护施工安排2.2.1第一工作面是进行左侧边坡锚孔、锚杆、挂网、锚喷施工；2.2.2第二工作面是进行右侧边坡锚孔、锚杆、挂网、锚喷施工；2.2.3第三工作面是进行中间段23轴到27轴边坡锚孔、锚索、锚杆、格梁、挂网、锚喷施工；2.2.4第四工作面是进行1轴到23轴边坡锚孔，锚索、锚杆、格梁、挂网、锚喷施工；2.3施工机械配备机械名称规格型号额定功率(kw)或容量(m3)或吨位(t)进场时间数量备注锚（索）杆钻机MG-5011kw2013.012空压机VY-12/775Kw 12 m3/min2013.012开山牌便携式注浆泵QB152型2013.011钢筋切割机CQ40型2.2KW2013.011钢筋弯曲机ZGW-403KW2013.011电焊机BX1-4002013.012序号工种数量序号工种数量1钻孔工126电焊工12注浆工57测量工33钢筋工88安全员24模板工89技术员15架子工810材料员1合计41合计82.4施工人员配备上表中施工人员分批次和施工任务需要分期进场。2.5施工用电布置2.5.1左侧边坡施工用电采用25mm2铝芯线从一级配电箱架空接到施工现场，线路走向是从项目部左边变压器的一级配电箱接出，沿施工区活动板房后面采用架空一直架到施工现场。架空支撑上安装扁铁横担，电线从横担的瓷头上绕紧而过，到现场后安装二级配电箱，二级配电箱接出时按一机一闸设立用电开关。2.5.2正立面和右侧边坡施工用电，采用160铜芯线（铜芯线全长280米）从项目部左边变压器的一级配电箱接出，横穿项目部大门，沿项目部管理人员住宿房绕道至右侧边坡顶，再顺延至正立面边坡顶面安装两台二级配电箱，正立面施工从二级配电箱中接出，现场按一机一闸进行用辅设。第3节 工期进度3.1左侧边坡45天3.2右侧边坡15天3.3正立面23轴到27轴40天3.4正立面9轴到23轴45天3.5正立面1轴到9轴35天总工期控制在120天，施工作业面及工序之间相互穿插。第4节 施工工艺及技术措施4.1边坡锚杆（索）施工工艺 4.1.1 锚杆+锚喷施工工艺流程施工架子搭设刷边坡确定孔位钻机就位调整角度钻孔清孔安装锚杆注浆挂钢筋网安装泄水管喷射C20细石砼。4.1.2锚杆+格梁+锚喷施工工艺流程施工架子搭设刷边坡确定孔位钻机就位调整角度钻孔清孔安装锚杆注浆安装格梁钢筋支撑格梁模板浇筑格梁砼挂钢筋网片喷射C20细石砼。4.1.3锚索+格梁+锚喷施工工艺流程施工架子搭设刷边坡确定孔位钻机就位调整角度钻孔清孔安装锚索注浆（含二次注浆）安装格梁钢筋支撑格梁模板浇筑格梁砼挂钢筋网片喷射C20细石砼锚索张拉锚索锁定封堵头。4.2边坡锚杆（索）施工技术措施4.2.1 锚杆（索）及框架施工技术措施4.2.1.1锚杆（索）孔测量放线按设计立面图要求，在锚杆（索）施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过50 mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。锚孔定位应结合房建桩孔位置进行，为了使其锚孔及桩孔施工互不影响，锚孔位置须错开桩孔位置。竖梁的具体长度可根据实际边坡高度确定，另外遇到既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，可适当放宽定位精度或调整锚孔定位间距。 4.2.1.2 钻孔设备 钻孔机具的选择，根据锚固地层的类别、锚杆（索）孔径、锚杆（索）深度、以及施工场地条件等来选择钻孔设备。岩层中采用MG-50锚杆钻机钻孔成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。4.2.1.3 钻机就位 利用50 mm钢筋管搭设脚手架和搭设操作平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆（索）孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆（索）孔开钻就位纵横误差不得超过50 mm，高程误差不得超过100 mm，钻孔倾角和方向符合设计要求，倾角允许误差位1.0，方位允许误差2.0。锚杆（索）与水平面的交角z不大于45，设计为2530之间。钻机安装要求水平、稳固，施钻过程中应随时检查。在钻孔施工过程中操作工人须正确配戴安全帽及安全带，安全带配戴原则必须严格按高挂低用的原则进行。4.2.1.4 钻进方式 钻孔要求干钻，禁止采用水钻，以确保锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。4.2.1.5 钻进过程 钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.10.2MPa），待水泥砂浆初凝后，重新扫孔钻进。4.2.1.6 孔径孔深 钻孔孔径、孔深要求不得小于设计值，孔口偏差50mm，孔深允许偏差为+200mm。为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度大于设计深度0.2 m以上。4.2.1.7 锚杆（索）孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻12分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.20.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。4.2.2 锚杆（索）孔检验 锚杆（索）孔钻孔结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆（索）孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。4.2.3 锚杆及锚索制作运输及安装（1）锚杆杆体采用25螺纹钢筋（锚索采用7S15.24钢绞线），沿锚杆轴线方向每隔2.0m设置一组钢筋定位器，保证锚杆的保护层厚度不低于25 mm。锚筋尾端防腐采用刷漆、涂油等防腐措施处理。锚杆端头应与框架梁钢筋焊接，如与框架钢筋、箍筋相干扰，可局部调整钢筋、箍筋的间距，竖、横主筋交叉点必须绑扎牢固。（2）锚杆安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓慢将锚杆体放入孔内，用钢尺量测孔外露出的锚杆长度，计算孔内锚杆长度（误差控制在50 mm范围内），确保锚固长度。（3）制作完整的锚杆经监理工程师检验确认后，应及时存放在通风、干燥之处，严禁日晒雨淋。锚杆在运输过程中，应防止钢筋弯折。（4）编制锚索中，钢绞线在隔离架上的孔位要一一对应；编制好的整束钢绞线停放时间宜尽量短，以防污染；锚索捆扎完毕，应采取保护措施防止钢绞线锈蚀，运输过程中应防止锚索发生弯曲、扭转和损伤。（5）锚索编束时一定要把钢绞线理顺后再进行绑扎，最后在内锚固段端头装上锥形导向帽，隔离支架应选用符合要求的隔离支架。（6）无粘结端头锚钢绞线内锚段需在加工场按设计长度先去除内锚固段PE套，并用喷射热水溶解脱脂；在内锚固段与自由张拉段相连部位，钢绞线PE套管用环氧砂浆封口，以免灌浆时浆液浸入。（7）锚索的钢绞线应按设计图纸要求进行绑扎制作成束。对于无粘结端头锚索，内锚固段需组装成枣核状，量出内锚固段的长度并作出标记，在此范围内穿对中隔离支架，间距2.0m，两对中隔离支架之间扎胶带一道；内锚固段锚束分层组装。锚索钢绞制作时要按设计要求每束多预留1.5m外置长度来做张拉时使用。（8）锚索制作场地选在15.5m平台上进行制作，减少安装时的运输，由于本工程边坡高差不大，安装时采用吊车或塔吊等配合进行。（9）下索牵引力点作变动时，要对外露索体用软绳作可靠临时加固，避免索体变形（或滑脱）、损坏，要始终保持索体的整体性。4.2.4 锚固注浆（1）常压注浆作业从孔底开始，实际注浆量一般要大于理论的注浆量，或以孔口不再排气且孔口浆液溢出浓浆作为注浆结束的标准。如一次注不满或注浆后产生沉降，要补充注浆，直至注满为止。注浆压力为0.20.4MPa，注浆量不得少于计算量，压力注浆时充盈系数为1.11.3。注浆材料宜选用水灰比0.450.5、灰砂比为1：1的M30水泥砂浆。注浆压力、注浆数量和注浆时间根据锚固体的体积及锚固地层情况确定。注浆时应连续灌注，停泵时间不大于3min。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。（2）为使锚索、锚杆顺直而且居中以保证水泥砂浆保护层的厚度，锚杆采用支架，锚索锚固段内采用紧箍环和架线环宜采用定型配套产品，定制架线环，架线环须与锚索轴线垂直。（3）锚索选用7S15.24的钢绞线，且套管壁厚不小于1mm，施工时应先剥去锚固段范围内的套管，并用清洁剂除净附在钢绞线上的润滑油脂，具体的清洗材料现场确定。（4）为防止自由段浆体开裂后产生的腐蚀作用，在整束锚索自由段外包裹土工布，在锚固段始端扎紧。4.2.5 框架制作（1）框架采用C25砼浇筑，框架嵌入坡面10cm，用人工开挖，石质地段使用风镐开凿，超挖部分采用C25砼调整至设计坡面。横梁、竖梁基础先采用5cm水泥砂浆调平，再进行钢筋制作安装，钢筋接头需错开，同一截面钢筋接头数不得超过钢筋总根数的1/2，且有焊接接头的截面之间的距离不得小于1 m。因锚杆无预应力，锚杆尾部不需外露、不需加工丝口、不用螺帽和砼锚头封块，只需将锚杆尾部与竖梁钢筋相焊接成一整体，若锚杆与箍筋相干扰可局部调整箍筋的间距。模板采用木模板，用短锚杆固定在坡面上，砼浇注时，尤其在锚孔周围，钢筋较密集，一定要仔细振捣，保证质量。框架分片施工，横梁每1015 m设一道伸缩缝，缝宽2cm，以沥青麻絮填塞。（2）注意：要在每个框格中心设1根1.5m长的8带钩钢筋挂网，其用30mm风钻成孔，并灌入M30水泥砂浆锚固；框架竖梁、横梁的终点及伸缩缝处，主筋弯起10cm； 4.2.6框架梁施工4.2.6.1 框架格梁施工工艺流程施工准备 施工架子搭设测量放样 基础开挖 钢筋绑扎 立模板 安装锚索套管格梁砼浇筑 拆模挂网喷射砼 4.2.6.2施工准备施工现场三通一平工作要完成，进入工作面等施工辅道已经修建完毕；各钢筋、砂石材料已经试验抽检合格；各施工机具已进场并满足施工生产要求；各作业人员已进场并进行技术交底培训；根据工程需要及工程划分，技术人员、管理人员及其他人员均已到位。4.2.6.3 测量放样各开挖后断面的复测工作已经完成，开挖坡体在人工修整其坡比等达到要求，然后测放出框架纵梁、横梁位置及施作起始范围。4.2.6.4 基础开挖尽量修整好边坡，凸出地方要削平，按后按框架竖梁、横梁尺寸及模板厚度精确挖出单根梁肋轮廓。其中最下一级边坡平台有网格坡脚基础，测量放线后经监理验收后可开挖。4.2.6.5 钢筋绑扎（1） 先施工竖梁，并于接点处预留横梁钢筋，竖梁形成后，再施工横梁。（2）在施工安置框架格梁钢筋之前，先清除框架基础底浮碴，保证基础密实，并在底部铺一层1：3水泥砂浆垫层。（3）在坡面上打短钢筋锚钉，准备好与砼保护层厚度一致的砂浆垫块。（4）绑扎钢筋，用砂浆垫块垫起，与坡面保持一定中距离，并和短钢筋锚钉连接牢固。（5）安装格梁钢筋时，锚孔处的锚索应从格梁外表面至锚孔岩层处全部采用钢套管笼住。避免锚索被浇筑到砼格梁内，无法张拉。4.2.6.6 立模板（1）模板采用木板或桥板按设计尺寸进行拼装。模板线型在曲线段时每5 m放一控制点挂线施工，保证线形顺畅，符合施工要求。（2）立模前首先检查钢筋骨架施工质量，并做好记录，然后立模板。（3）模板表面刷脱模剂，模板接装要平整、严实、净空尺寸准确，设合设计要求并美观。（4）用脚手架钢管支撑固定模板，模板底部要与基础紧密接触，以防跑浆、胀模。（5）脚手架采用附着式落地双排钢管架，正立全部支撑到格梁顶面，对格梁处还另行加密支撑架，保证其格梁砼浇筑时架子的稳定性。（6）检查立模质量，并做好原始质检记录。4.2.6.7 砼浇筑（1）浇筑前应检查框架的截面尺寸，要严格检查钢筋数量及布置情况。（2）框架主筋的保护层一定要满足设计要求，最小不能少于50mm，箍筋净保护层不得小于35mm，主筋的净保护层不小于40mm。 （3）钢筋宜制成整体长骨架，其制作、搭接、安装要符合设计及技术规范要求。（4）浇筑框架砼必须连续作业，边浇筑边振捣。浇筑过程中如有砼滑动迹象可采取速凝或早强砼或用盖模模压住。各竖梁砼应不间断浇筑，若因故中断浇筑，其接缝按通常方式处理。（5）锚杆（索）框架的施工是锚杆与砼框架两项工程密切配合的过程。锚杆（索）和框架的相对位置比二者的绝对位置更重要，务必须精确测量，准确定位。（6）浇筑框架砼时，应分别从下而上在三个部位制取砼试件各一组，进行试验。（7）格梁砼浇筑采用C25混凝土，施工时选用30振捣棒振捣密实，顶面用铁抹子光抹压光。4.2.6.8 修整边坡待基础砼达到设计强度后进行边坡修整，测量挂线后用人工进行削坡，保证坡面压实度符合设计要求，用自制坡度尺进行坡度控制，保证成型坡度符合设计要求。4.3锚索张拉和锁定4.3.1首先进行试验束的张拉，分为单股预紧和整束分级张拉两个阶段，单股预紧进行两次以上。整束张拉分级进行，即张拉荷载分别按设计永存张拉力的10%105%逐级依次进行。张拉各级加载稳压前后，均量测钢绞线的伸长值与回缩值，若实测伸长值与理论伸长值相差超过10%或小于5%，应停止张拉，查明原因后才能重新张拉。加荷、卸荷速率应平稳。张拉时，升荷速率每分钟不宜超过设计预应力值的0.1；卸荷速率每分钟不宜超过设计预应力值的0.2。松弛损失一般为锁定张拉力的3%4%，在补偿张拉前，应注意检查。4.3.2张拉所用的设备额定值必须大于最大使用张拉值，并有富余度，以确保重复使用后的精确度仍能满足要求；4.3.3对于有补偿张拉要求的锚索，应在张拉锁定后7d左右进行，补偿张拉的张拉力为超张拉力。4.3.4其它（1）锚束张拉的设备和仪器应进行定期配套标定，其间隔期不得超过6个月。超过标定间隔期的设备和仪器或遭猛烈碰撞的仪表，必须重新标定后才能使用。 （2）锚固段的固接浆液、承压垫座混凝土的承载强度未达到施工图纸的规定时，不得进行张拉。 （3）根据监理人的指示进行试验束的张拉，试验束的数量和位置由监理人确定。在进行锚束试验时，认真记录压力传感器的读数、千斤顶的读数以及试验束在不同张拉吨位时的伸长值，记录成果及时报送监理人。每次进行试验束张拉，需有监理人旁站。4.4锚头保护张拉结束，将锚具外大于15cm的钢绞线用切割片割除，割除施压一定要轻，严禁产生高温，以免锚夹片处应力损失，最好加水或加油冷却。将锚墩上的浆管凿凹割除，砂浆抹填。外锚具或钢绞束端头，用混凝土封闭保护，混凝土保护的厚度不小于10cm。第5节 边坡施工脚手架边坡工程施工脚手架搭设根据工程需要分为锚孔、锚杆（索）、框架格梁施工脚手架，本边坡支护工程均采用附着式落地双排钢管脚手架，本节按照施工顺序分别进行说明。5.1左右两侧锚孔（杆）施工脚手架本小节介绍的是写字楼左右两侧边坡锚孔施工脚手架，主要是边坡锚杆+锚喷作业面类型，锚孔施工操作脚手架搭设采取附着式落地架，且设为双排钢管脚手架。左右两侧边坡脚架主要是针对锚孔及锚杆施工所需要的操作脚手架，左右两侧边坡没有框架格梁，是锚孔钻好安装锚杆注浆后直接挂网锚喷，不设框架格梁。5.1.1无框架格梁锚孔施工脚手架搭设要求仔细阅读图纸，分清各段锚孔（杆）设计间距，锚孔施工脚手架搭设时按照实地现场的边坡长度和高度确定搭设工程量及其方法。先对边坡的坡脚进行场地平整，然后采用白灰将其立杆搭设位置间距标示出来，左右两侧边坡锚杆纵横间距设计为3.0m，故脚架施工中立杆间距1.5m，横杆间距1.5m，并采用附着式落地双排钢管脚手架，整个施工脚手架依附在边坡上，局部连接杆与边坡岩体进行预埋连接（局部先钻孔将钢管锚入钻孔内）。在脚手架外立面上搭设剪刀撑增强脚手架的整体性。搭设时注意水平横杆要与锚孔位置对应，以便钻孔施工时好安置钻孔机械，同时对钻孔机械安置处的水平连接杆需要加密，加密杆间距为40cm，并在加密杆上铺设木工板或竹木板作为施工操作平台，便于安装钻孔机械，同时脚架外侧需按要求进行挂设密目网。钢管架搭设中注意操作工人安全，工人须正确配戴安全帽、安全带，安全带严格按高挂低用原则进行配戴。无框架格梁锚孔施工脚手架在锚孔钻孔施工完毕后可以拆除，拆除后进行坡面钢筋挂网喷射护面砼（施工脚手架如下图所示）。 5.1.2有框架格梁锚孔施工脚手架搭设要求有框架格梁的锚孔，主要是H轴正立面边坡支护，同一立面的边坡支护既有锚杆+格梁+锚喷，又有锚索+格梁+锚喷两种。锚杆是坡脚底面一至二排，其余为锚索。这两种锚孔施工脚手架搭均一样，并且是全部采用附着式落地脚手架，从坡脚到坡顶全部搭设后外侧挂密目网。锚孔施工操作脚手架和框架格梁脚手架要分别搭设，框架格梁脚手架要等锚杆（索）安装结束后才能进行，框架格梁脚手架主要是针对格梁模板安装及模板支架施工及加固使用。正立面边坡支护主要有BE段和FH段，锚孔纵横间距有两种，即纵横间距3.0m和纵横间距4.0m；搭设钢管脚手架时按锚孔间距分别进行排列立杆间和水平杆间距。钢管脚手架搭设施工中结合实际和边坡岩层坡面进行支护搭设。本段边坡脚手架综合为立杆间距1.5m，水平杆间距为1.5m和2.0m，对于锚孔纵横间距为3m的水平杆间距为1.5m，对于锚孔纵横间距为4m的水平杆间距为2.0m。脚手架搭设示意图详见下图：施工脚手架搭设时计算好锚孔竖向排列间距，每遇锚孔位置那排的外水平杆应约高于内侧排水平杆，目的在于方便钻机安装时调锚孔倾斜角度，并将此排水平杆上的连接杆的加密，其间距按40cm每一根，并在上面铺设竹木板或木板作为安放钻机的操作平台。脚手搭设过程中注意施工人员安全，施工人员须正确配戴安全帽和安全带，安全带应按高挂低用的原则进行使用，安全带须挂在受力杆件上，同时在脚手架外立面上搭设剪刀撑。5.1.3框架格梁脚手架搭设要求本工程边坡支护的框架格梁主要是正立面段锚杆和锚索的格梁砼脚手架及模板支架体系。格梁施工脚手架及支架搭要等锚杆、锚索安装完毕后，将坡面清理完善拆除锚孔施工架子后才能搭设，格梁支撑体系脚架不准将就原锚孔施工脚架用，须按要求搭设符合要求的格梁支撑体系脚手架。框架格梁施工脚手架搭设及其模板支撑体系搭设结合实际，施工脚手架搭成为附着式落地架子，整个施工架子依附于边坡上，操作架搭设成双排。在框架竖梁和横梁模板两侧用电锤沿两侧边缘钻孔后锚入钢筋，钢筋外留100mm左右，在模板安装支撑时将钢管套入外留钢筋上加以固定模板，模板对拉杆严格按规范要求间距进行布设。具体示意图如下： 第6节 框架梁模施工措施及要求6.1、模板安装前的准备工作（1）模板安装前由项目技术负责人向作业班组长做书面安全技术交底，再由作业班组长向操作人员进行安全技术交底和安全教育，有关施工及操作人员应熟悉施工图及模板工程的施工设计。（2）施工现场设可靠的能满足模板安装和检查需用的测量控制点。（3）现场使用的模板及配件应按规格和数量逐项清点和检查，未经修复的部件不得使用。（4）钢模板安装前应涂刷脱膜剂。（5）竖梁横梁模板的脚手架应从坡脚支撑上去，同时支架应支设在坡面上，脚手架应将地面事先整平夯实，并准备柱底垫板。（6）竖向模板的安装底面应平整坚实，并采取可靠的定位措施，竖向模板应按施工设计要求预埋支承锚固件。6.2模板安装安全技术措施 （1）模板的安装必须按模板的施工设计进行，严禁任意变动。 （2）配件必须装插牢固，竖梁和斜撑下的支承面应平整垫实，并有足够的受力面积，支撑件应着力于外钢楞，锚索预埋件必须位置准确，安设牢固。模板必须支拉牢固，防止变形，侧模斜撑的底部应加设垫木。坡面与模板相接触的底面应找平，下端应与事先做好的定位基准靠紧垫平，竖梁横梁的侧模板应有可靠的支撑点，其平直度应进行校正。 （3）模板及其支撑系统在安装过程中，必须设置临时固定设施，严防倾覆，全部安装完毕后，应及时沿横向和纵向加设水平撑和垂直剪刀撑，并与竖梁固定牢靠，当竖梁高度小于米时，水平撑应设上下两道，两道水平撑之间,在纵、横向加设剪刀撑，然后竖梁每增高米再增加一道水平撑，水平撑之间还需增加剪刀撑一道，支撑杆接长使用时，接头不能超过两个，且应采用辅助竖梁来保证接头的承力和稳定。 （3）模板安装必须按模板的施工设计进度，严禁任意变动。 （4）模板及其支撑系统在安装过程中，必须设置临时固定设施，严防倾覆。（5）竖梁全部安装完毕后，应及时沿横向和纵向加设水平撑和垂直剪刀撑，并与竖梁固定牢靠，水平撑设上、下两道，两道水平撑之间，在纵横向加设剪刀撑。（6）支架立杆竖直设置，下部严禁垫砖及其它易碎物，2M高度的垂直允许偏差为15mm。（7）模板支架立杆采用单根立杆时立杆应设在梁模板中心线处，其偏心距不大于25MM。（8）支模应按施工工序进行，模板没有固定前，不得进行下道工序。（9）支设立竖梁横梁模板，必须搭设施工层。脚手板铺严，外侧设防护栏杆，不准站在模板上操作和行走，更不允许利用拉杆支撑攀登上下。 （10）两侧模板在未装对接螺栓前，板面要向后倾斜一定角度并撑牢，以防倒塌。安装过程要随时拆换支撑或增加支撑，以保持侧模处于稳定状态。 （11）板模板安装就位时，要在支架搭设稳固，板下横楞与支架连接牢固后进行。 （12）模板安装完毕，必须进行检查验收后，方可浇筑砼，验收单内容要量化。 6.3模板拆除安全技术措施 （1）模板拆除前必须确认砼强度达到规定，并经拆模申请批准后方可进行，要有砼强度报告砼强度未达到规定，严禁提前拆模。 （2）模板拆除前应向操作班组进行安全技术交底，在作业范围设安全警戒线并悬挂警示牌，拆除时派专人（监护人）看守。（3）模板拆除的顺序和方法：按先支的后拆，后支的先拆，先拆不承重部分，后拆承重部分，自上而下的原则进行。 （4）在拆模板时，要有专人指挥和切实的安全措施，并在相应的部位设置工作区，严禁非操作人员进入作业区。 （5）工作前要事先检查所使用的工具是否牢固，搬手等工具必须用绳链系挂在身上，工作时思想要集中，防止钉子扎脚和从空中滑落。 （6）遇六级以上大风时，要暂停室外的高处作业，有雨时要先清扫施工现场，不滑时再进行作业。 （7）拆除模板要用长撬杠，严禁操作人员站在正拆除的模板上。 （8）拆模间隙时，要将已活动的模板、拉杆、支撑等固定牢固，严防突然掉落，倒塌伤。 （9）拆除模板时，要先检查基模，坡面的情况发现有松软、龟裂等不安全因素时，必须在采取措施后，方可下人作业，拆下的模板和支撑件不得在离槽上口m以内堆放，并随拆随运。 第7节 施工质量保证措施7.1质量控制措施建立完善的质量体系，实行全过程质量管理，把质量责任落实到每一个作业人员，将质量管理贯穿于施工全过程。7.2质量保证体系7.2.1技术保证（1）配备技术熟练的技术人员和工人承担班机长及主要工序操作。每项工作均要求作到事先技术交底清楚，中间检查严格，事后评定核对。选择合理、先进的施工工艺。（2）对工程质量全面负责，会同工区全体人员常驻工地，实行现场值班制。并配有专门的质检工程师及管理信息员，实行24小时跟班作业。其职责为实施、处理和调整施工工艺，质量检验跟踪等控制工作，发现质量问题及时处理。在现场建立班组自检，项目质检工程师自检，技术负责人质检三级检验制度。实行工序完工验收制度，上道工序合格后方可进入下道工序。电工等特殊岗位，无证或未经培训的人员不准上岗。（3）对工班实行包机作业，质量、安全进度一包到底，对重视工程质量的班组和个人，给予表扬和奖励，对造成质量失误的班组或个人给予批评或经济处罚，并按要求返工。7.2.2材料及设备保证（物质保证）加强材料供应管理，保证材料质量。首先要严把采购关，没有出厂证、合格证或质量证明的材料不准进场。严格实行抽检制度，送检为不合格的材料坚决不准用，对于施工设备在进场前应进行必要检修并在施工中注意维修。7.2.3工序保证（1）进场后应测控制性横断面，精确测放锚孔孔位。（2）平整工作场地：在规定的标高将场地平整，保证机器设备的稳定性。（3）钻孔：钻孔前必须根据技术要求，核对孔号、孔深等技术参数，采用干钻，注意孔内异常情况。孔径、孔深必须经监理确认。（4）灌浆：灌浆前必须检查水泥标号是否与设计相符，拌和水泥须均匀，不得有沉淀，严格控制配合比，灌浆压力应满足要求。开工前必须对灌浆仪表进行检查。（5）框架梁：施工前检查钢筋是否锈蚀弯折机械损伤、搭接是否满足要求。（6）模板要光洁平整，梁的外观要美观、均匀。（7）张拉：张拉所用的千斤顶、压力表用前必须标定或检验。荷载时间、级数、锁定值要有详细的记录。（8）锚杆外露端与地梁的锁定：锁定必须平整到位、扣紧，封锚是否严实。 第8节 安全生产保证措施（1）施工员对现场安全全面负责，并配备现场专职安全员和兼职安全员协助施工员做好整个工程的安全工作，在施工前制定严格的安全技术措施，施工中正确使用防护设施，确保安全生产和施工机械人员安全。（2）现场施工多工种作业，干扰大，为防止各种安全事故发生应加强职工安全教育。每周开一次安全生产会议，作好施工监测及时排除各种隐患和不安全因素，做好不定期安全检查。（3）在各道工序施工前必须对各种设备进行安全检查。特别是在灌浆前应对各种接头和管路的密封性、耐压性进行严格检查，保证不得有漏浆、注浆管道堵塞现象发生。灌浆时泵压蹩高应及时找原因，并及时分流减压。杜绝因蹩压过高致使地面上的耐压管路发生炸裂，造成喷射伤及人面部之意外事故。（4）做到安全用电，工地在有水情况下作业时更应加强检查，杜绝漏电和带电作业。第9节 雨季夜间施工措施9.1 随时注意了解气象变化和水情变化，做到防患于未然。9.2在雨季施工时要注意观察边坡变化情况，注意地表水的排泄和疏导。9.3夜间施工必须配备足够的照明设施，浆液搅拌站与现场不宜太远，要便于联系。9.4改善施工道路，保证道路畅通，确保材料供应。9.5做好材料、机电设备及机具防雨措施，经常检查工棚和材料库漏水情况，一担发生渗漏及时修复。加强送电电路和用电电路防漏电安全检查。9.6遇特大山洪暴雨时要有相应防洪措施，事先作好应急准备，防止机械电器设备被淹。 第10节 环境保护10.1增强环保意识，加强环境保护，施工时，避免对周围环境造成不必要的损害。弃碴运到甲方指定的弃碴场，并做到整齐、稳定，排水畅通。避免对原有水系造成严重影响。10.2处理好污水和垃圾，污水设便水池和非便水池，池四周抹水泥砂浆层，避免渗漏，顶加封盖，定期清理。污水池经常撒灭菌剂和清理沉淀物，污水经常清洁处理方可排放，垃圾集中堆放，定期送到当地指定的地方堆放或挖坑埋好。10.3控制噪音和灰尘，进场道路平整后铺石或用开山的石渣处理，避免翻浆及尘土飞扬。配备洒水车，对施工车辆经过的道路经常洒水灭尘，保护环境净化空气。夜间施工时严格控制造音，减少噪音对人民群众的干扰。10.4搞好周围环境卫生，搞好饮食卫生，以便保障职工、民工的身体健康，以使施工人员有充足的精力完成施工任务。施工期间要注意维护来往车辆的通行，及时保养维修原道路，保障畅通，杜绝交通事故发生，保障施工顺利进行。第11节 文明施工11.1文明施工方案（1）职工进行文明教育，全面提高职工素质，增强文明意识。（2）树立工人浓厚的学技术、学文化气氛，增强遵纪守法观念，自觉维护施工现场的社区治安，杜绝打架斗殴、酗酒、赌博等不文明行为。（3）严格按施工组织设计施工。（4）各工序施工安全管理制度齐全，管理机构健全，人员到位，责任到人，施工操作人员熟悉规范规程，和设计要求，不违章施工，野蛮施工。（5）各级管理人员、安全人员、质量人员、试验人员等和特殊作业工种操作人员需佩戴胸牌并持证上岗。（6）施工机具安全可靠，运转正常，安全防范措施符合国家规范标准要求，现场安全达标。按期对施工机具进行保养、擦拭，对安全防护设施进行检查。（7）施工内业资料严格按贯标要求整理，办公室内按要求布设各类图表，及时反映施工进度和状况。（8）处理好与周边单位和居民的关系，尊重当地人的风俗习惯，不损害老百姓一草一木。（9）设立监督电话，接受社会监督。11.2文明施工管理措施（1）现场设置工程标牌：现场设置工程标识牌(七牌一图).即:施工总平面图、工程概况图、文明施工管理牌、组织网络牌、安全纪律牌、防火须知牌、材料标识牌、砼配合比施工牌。各类公告牌、标志齐全，式样规范，位置醒目。（2）施工区周边设置连续、密闭的围挡。施工区外围墙采用砖砌墙体，墙面抹灰全部刷白，绘制标准“文明施工”标志及宣传口号，间隔出现施工单位和建设项目的标志及名称，字体图案简洁、明快。（3）与地方道路交叉地段设置施工公告牌、指路标志、减速标志、危险标志、安全标志。（4）临时房屋、安全、清洁，并满足消防要求。现场搭设集体宿舍，具备良好的防潮、通风、采光性能，并与施工作业区隔离。宿舍人均面积不小于2平方米，并进行适当的隔离。宿舍内用电线路按设计架设。（5）现场场地及道路进行地面硬化，其厚度及强度满足施工和行车需要。现场道路平坦、畅通，并设置相应的安全防护设施和安全标志。周边设排水沟，现场不允许积水。- 28 -重庆长坪建设集团有限公司云南省水富分公司 边坡支护专项方案 李龙祥
