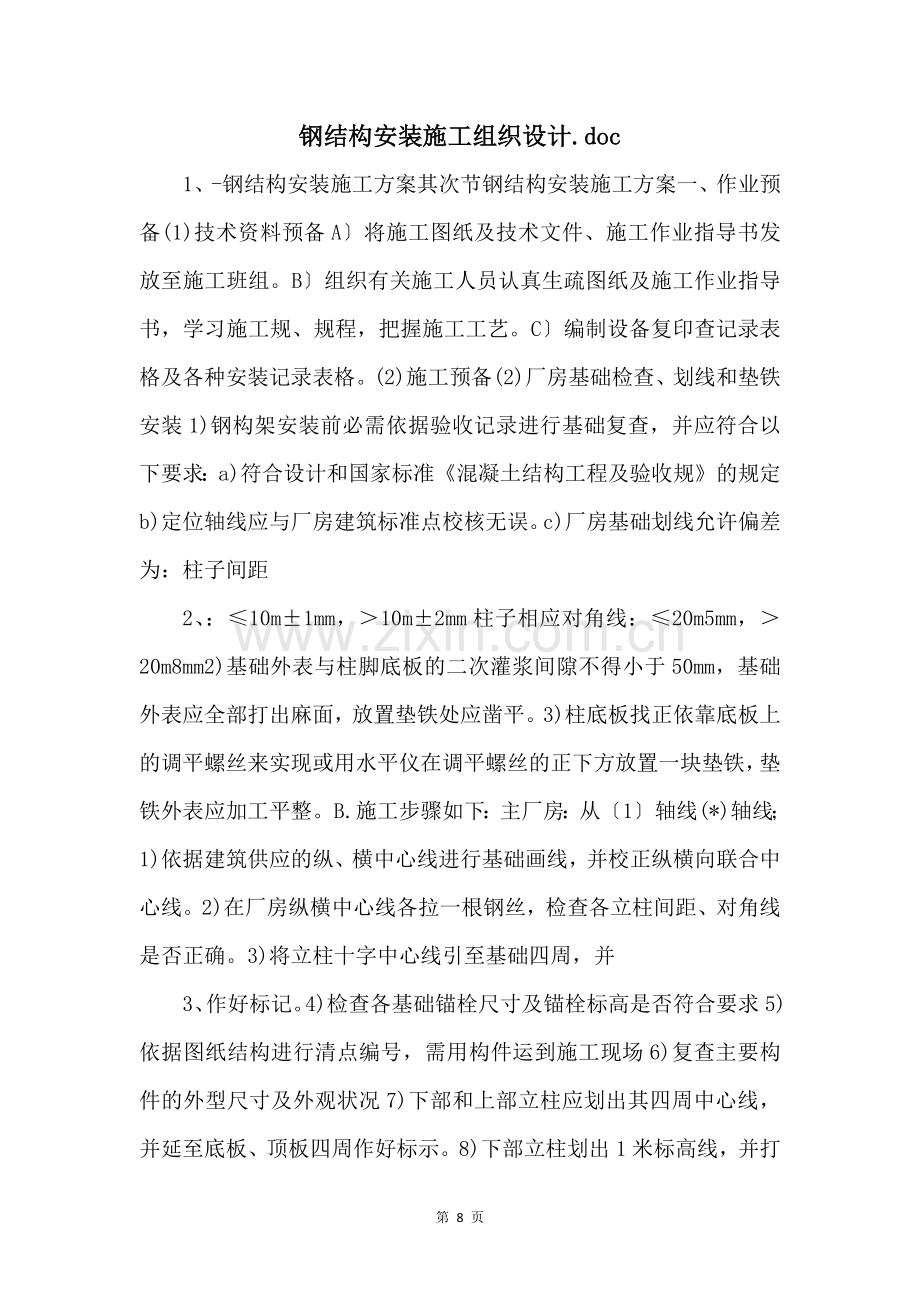

钢结构安装施工组织设计.doc 1、-钢结构安装施工方案其次节钢结构安装施工方案一、作业预备(1)技术资料预备A将施工图纸及技术文件、施工作业指导书发放至施工班组。B组织有关施工人员认真生疏图纸及施工作业指导书，学习施工规、规程，把握施工工艺。C编制设备复印查记录表格及各种安装记录表格。(2)施工预备(2)厂房基础检查、划线和垫铁安装1)钢构架安装前必需依据验收记录进行基础复查，并应符合以下要求：a)符合设计和国家标准混凝土结构工程及验收规的规定b)定位轴线应与厂房建筑标准点校核无误。c)厂房基础划线允许偏差为：柱子间距 2、：10m1mm，10m2mm柱子相应对角线：20m5mm，20m8mm2)基础外表与柱脚底板的二次灌浆间隙不得小于50mm，基础外表应全部打出麻面，放置垫铁处应凿平。3)柱底板找正依靠底板上的调平螺丝来实现或用水平仪在调平螺丝的正下方放置一块垫铁，垫铁外表应加工平整。B.施工步骤如下：主厂房：从1轴线(*)轴线；1)依据建筑供应的纵、横中心线进行基础画线，并校正纵横向联合中心线。2)在厂房纵横中心线各拉一根钢丝，检查各立柱间距、对角线是否正确。3)将立柱十字中心线引至基础四周，并 3、作好标记。4)检查各基础锚栓尺寸及锚栓标高是否符合要求5)依据图纸结构进行清点编号，需用构件运到施工现场6)复查主要构件的外型尺寸及外观状况7)下部和上部立柱应划出其四周中心线，并延至底板、顶板四周作好标示。8)下部立柱划出1米标高线，并打样冲眼。9)对合金材质部件进行复核10)高强螺栓施工前，按规定数量进行抽样检查。11)预备好施工用的撬棒、垫铁、链条葫芦、脚手架、脚手板等二、作业条件1)钢结构立柱、横梁到货齐全，水平支撑、平台扶梯满足安装要求2)进入施工现场道路畅通3)钢结构锚栓安装完毕，建 4、筑锚栓灌浆完毕，施工场地平整4)高强螺栓到货齐全，螺栓抽样检查完毕，符合要求，高强螺栓安装专用扳手预备好。5)钢结构安装所需临时螺栓数量充分。6)吊装机具性能良好，道路畅通。7)吊装所需的起吊器具、脚手架、脚手板等能满足施工需要三、作业方法及工艺要求1、依据厂房构件结构特征选择适当的起吊机械。1)划线、定位:对构架基础进行划线，找中心，测出基础的标高，将十字中心线沿至基础四周，做好明显标记拉钢丝2)割除基础外表固定锚栓的临时钢板，基础打麻点并清理洁净。3)依据吊装挨次，预调整主柱底板下调平螺 5、母的标高4)对构架设备、立柱、横梁进行磨擦面浮锈清理。5)由主吊机械按吊装挨次吊装立柱就位，立柱就位后用水准仪找正立柱标高基准点立柱1米标高线，立柱底板四周中心线应对准基础十字中心线。6)每根立柱就位后，应拉四根缆风绳。用测量仪器测出垂直度。7)立柱标高调整好后，依次吊相邻立柱，相互连接横梁、支撑。要求吊装按挨次以构架形成排架后方可撤除立柱缆风绳。8)立柱和横梁之间用临时螺栓连接，临时螺栓的数量不能少于节点数量的1/3，且不少于3个。9)每节点应有确定数量的螺栓冲定位。10)每层构架吊装结束 6、，用经纬仪对构架立柱进行垂直度找正、验收合格后，方可安装高强螺栓11)高强螺栓一般为承压型或摩擦型。12)高强螺栓应有专人管理制度，按规格分类堆放，防雨防潮。13)高强螺栓使用应按出厂原套使用，需调换时，只允许在同一箱中配用。14)高强螺栓不能做为临时螺栓用。15)高强螺栓紧固应由中间向边缘进行。16)高强螺栓紧固时应分两次进行，第一次初拧至50%扭距，其次次终拧至设计值。17)高强螺栓终拧结束应在24小时之完成18)厂房各层构架立柱、横梁、垂直支撑、水平支撑安装并验收结束后，才能进行屋顶安装， 7、验收合格后进行顶板安装。2、工艺要求1)构件安装前应将摩擦面上的浮锈清理洁净。2)立柱顶紧面如发觉有间隙，应准时按规定加装垫板，并做好记录。3)高强螺栓穿装应顺畅，严禁强行敲打，孔距不对时，应扩孔，但不能用火焰割孔。4)安装连接板和高强螺栓时，摩擦面应保持枯燥，不得在雨天施工。5)高强螺栓终拧结束后，一般至少应露23丝扣。6)各种标高公差5mm。7)柱底板找正后进行二次灌浆，要保证与柱底板有大于85%的布满度，养护时间严禁承载。8)安装前，梁和柱在地面要校对外形尺寸，安装梁和其它杆件之前，所 8、有立柱都应检查垂直度偏差，每层柱子垂直度偏差要把握在1/1000以，整体单根柱子不超过25mm。9)在安装水平支撑时，假如梁和水平杆件制造为负公差，装配尺寸难以保证时，允许垫梳形垫片，每侧最多垫两片，若间隙过大则接受一块厚垫板，但两侧要喷砂处理接触面。10)连接板与柱端侧面接触间隙的处理方法：间隙MM处理方法1，不处理13，将较厚的一面消薄，按1:5过渡3，填入垫板且垫板要与摩擦面同样处理11)摩擦高强螺栓的施工流程摩擦面处理构架杆件装配临时螺栓紧固构件安装偏差校正终拧涂防腐油漆紧固质 9、量检查高强螺栓安装结构质量复检记录检查验收初拧50%扭距3、作业挨次钢结构安装接受从一端开头，向另一端推动，由下而上进行，安装时留意累计误差。依次为基础和支承面处理、钢柱、屋架梁、垂直支撑系统、水平支撑系统、檩条、屋面板、墙板、窗户安装，最终封边及泛水安装和修整。4、主要质量通病预防措施1构件摩擦面清理确定要洁净。2高强螺栓紧固确定要初拧后，再终拧。每节点螺栓初拧后用油漆标记，防止漏初拧。3高强螺栓紧固挨次正确，应由向外边缘扩展。4平台支撑、平台扶梯等焊缝应到达图纸设计要求。5平台栏杆 10、接头处应焊接后打磨，到达光滑度要求。6立柱顶紧面发觉有间隙，应按规定准时加装垫板。第三节彩板及檩条施工安装方案一、作业预备及条件a)将施工图纸及技术文件、施工组织设计发到施工班组。b)组织有关施工人员认真生疏图纸及施工作业指导书，学习施工规、规程，把握施工工艺。c)要求全部材料到位和机械设备完好。d)需要封闭的地方均无交叉作业。二、作业方法和工艺要求1、作业方法依据现场实际和进度要求分为钢构安装和彩板封闭，其安装挨次为：钢结构安装好后，依据实际状况，依次安装屋面C型钢、屋面彩钢压型板安装、屋面 11、保温层安装、屋面外彩钢压型板安装、屋面泛水件安装墙面彩钢压型板安装、墙面檩条安装、墙面保温层安装、墙面外彩钢压型板安装、墙面泛水件及封边安装、窗户安装、雨蓬安装、打胶、收尾。2、工艺要求A檩条安装屋面檩条安装选择吊车吊至屋面然后人工就位，然后用焊机把檩条与主钢结构上的檩托件用螺栓固定。墙面檩条安装同屋面檩条，在安装时与坎墙上的预埋件固定，固定方式接受焊接，B保温板的安装1、屋面外彩钢压型板安装2、在檩条下按施工的技术要求安装好彩钢板。1在檩条上按施工的技术要求铺好玻璃丝绵。3将屋面外板抬 12、至屋架上预备安装时，必需依据将母肋部分朝向首先依据安装预定方始终排放彩钢压型板。先将第一块单板固定在屋面上，保证其长边与屋架梁平行；然后安装其次块板，使其插口槽插入与第一块板对应的插口槽，保证其插口紧密，再用5.5X75的自攻钉固定在檩条上。安装完毕后，在第一块板与其次块板的接口处，扣上密封条。为确保肋条之完全嵌合，可以使用橡胶槌沿着扣合部分适力地敲打。用一根绳索、线或钢板的侧缘，当做下缘对齐标准，均位于始终线上。保证屋面板其屋檐的对齐度。4重复第三及第四步骤，将其余的钢板逐列铺设，并随时检 13、视钢板是否扣完好。5施工到最终，假如所剩的空间在大于半片钢板的宽度但小于整片钢板的宽度，则可将超过的部分裁去，留下完好的中间肋，按前述方式，将这片钢板固定在一只固定座上。假如所余的部分比半片钢板宽度小，则可接受屋脊盖板或泛水收边来掩盖。这时，最终一片完好的钢板，必需以截短的固定座上的短弯角，扣住其公肋，固定在支撑上。6屋面外彩板安装完毕，将脊瓦从一侧向另一侧安装，搭接长度不小与50mm。7脊瓦安装完毕，在搭接处打玻璃胶。3.墙面彩钢压型板安装1依据设计图纸将板就位。确定安装起始点，一 14、般从一侧端边往另一侧端边。2确定好安装方向后，把端边的封口板先安装固定好，接着将第一块板安装就位，并将其固定，要保证与墙梁垂直。第一块安装完后，接着安装其次块、第三块板其次块板安装时应与第一块板的凸沿重叠，通过检查保证两块板的外沿完全接触，并且平直，从而保证重叠完好，并用自攻螺钉与墙梁连接在一起。3螺钉数量应依据当地风力，地面地外形况及墙梁的间距等特点确定。一般要求每块板的长度方向都应与墙梁连接，每块板的宽度方向与每根墙梁的连接不少于两个螺钉。4为了保证墙面板平整，在两根墙梁之间的板宽 15、方向搭接处另加铆钉，间距300mm。5第一排安装完毕后，再安装其次排板。在安装过程中，要留意搭接部分的防水处理。6)为改善搭接部分的抗气候力量，在搭接处涂一条或二条胶泥，然后用铆钉紧固，铆钉间距300mm。4、墙面檩条的安装将墙面檩条按图纸规定的位置安装，下端与坎墙预埋件焊接，平行面与主钢接构的檩托用螺栓连接5、墙面保温层安装将墙面保温层按着彩钢压型板的安装挨次安装到墙面，保温层与墙面彩钢压型板用专用的墙面不干胶挂钉固定。6、墙面外彩钢压型板安装；1依据设计图纸将板就位。确定安装起始点， 16、一般从一侧端边往另一侧端边。2确定好安装方向后，把端边的封口板先安装固定好，接着将第一块板安装就位，并将其固定，要保证与墙梁垂直。第一块安装完后，接着安装其次块、第三块板其次块板安装时应与第一块板的凸沿重叠，通过检查保证两块板的外沿完全接触，并且平直，从而保证重叠完好，并用自攻螺钉与墙梁连接在一起。3螺钉数量应依据当地风力，地面地外形况及墙梁的间距等特点确定。一般要求每块板的长度方向都应与墙梁连接，每块板的宽度方向与每根墙梁的连接不少于两个螺钉。4为了保证屋面板平整，在两根墙梁之间的板 17、宽方向搭接处另加铆钉，间距300mm。5第一排安装完毕后，再安装其次排板。在安装过程中，要留意搭接部分的防水处理。6)为改善搭接部分的抗气候力量，在搭接处涂一条或二条胶泥，然后用铆钉紧固，铆钉间距300mm。7、泛水件及封边安装彩钢压型板安装完毕，按门、窗洞口的位置用拉铆钉将泛水件固定。C)门窗包边、收尾1).在复合板门的上侧，按施工图纸的要求，安装雨蓬的骨架及雨蓬用彩钢压型板，及压型板的封边。2).彩板安装完毕，将复合板门、塑钢窗的包边安装上。3、包边安装完毕，在接口处，用玻璃胶密封。 18、-优质专业-第 14 页
