几种灭火系统.pptx

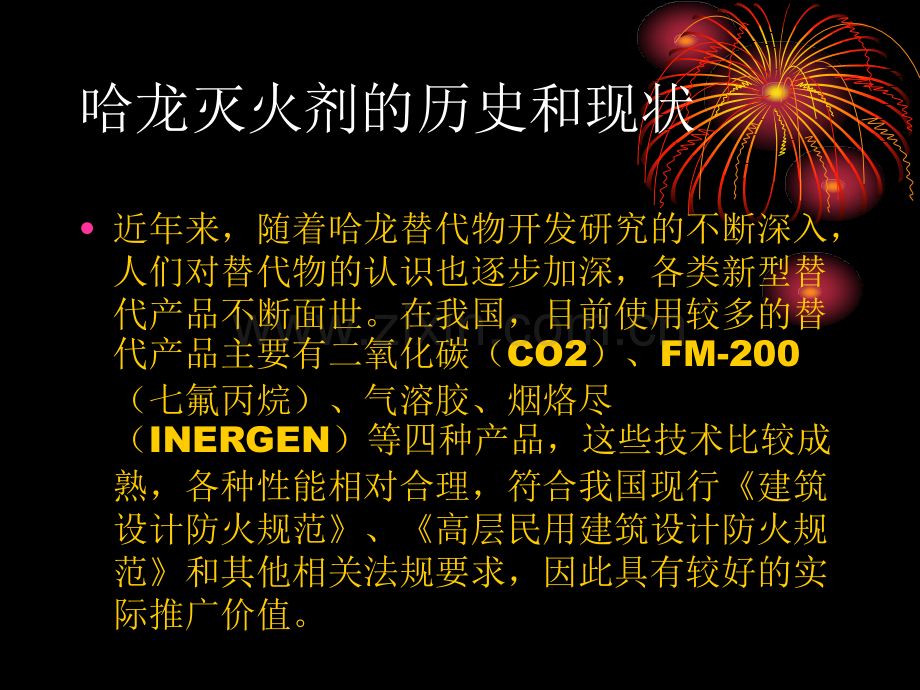

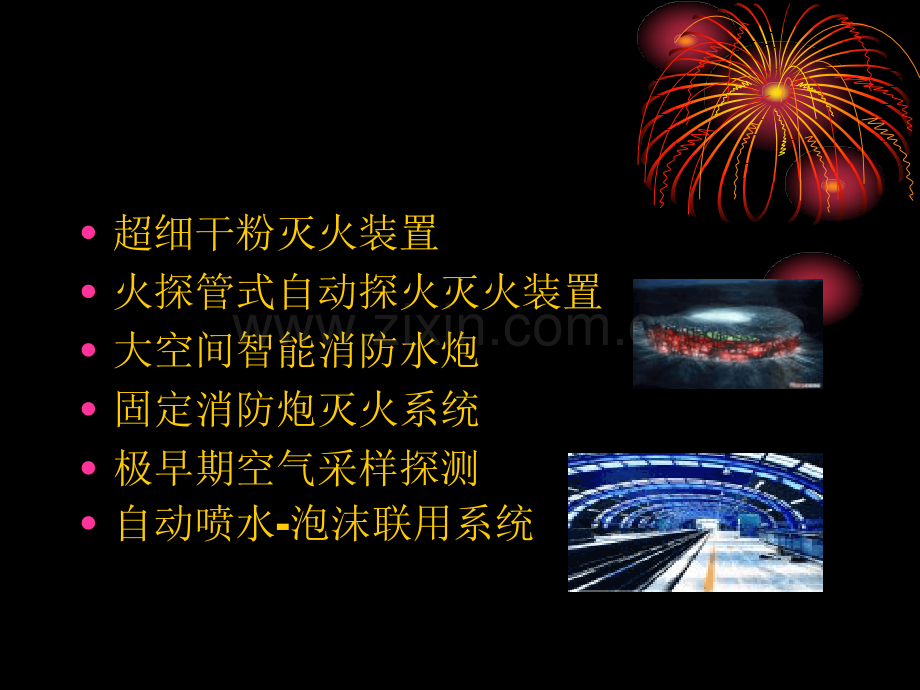

超细干粉灭火装置火探管式自动探火灭火装置大空间智能消防水炮固定消防炮灭火系统极早期空气采样探测自动喷水-泡沫联用系统哈龙灭火剂的历史和现状近年来，随着哈龙替代物开发研究的不断深入，人们对替代物的认识也逐步加深，各类新型替代产品不断面世。在我国，目前使用较多的替代产品主要有二氧化碳（CO2）、FM-200（七氟丙烷）、气溶胶、烟烙尽（INERGEN）等四种产品，这些技术比较成熟，各种性能相对合理，符合我国现行建筑设计防火规范、高层民用建筑设计防火规范和其他相关法规要求，因此具有较好的实际推广价值。哈龙灭火剂的历史和现状气溶胶是作为其中一种新兴的高效灭火剂，它能通过激发而在自身内部发生氧化还原燃烧反应，产生凝聚型气溶胶，是一种类似于气体的物质，能长时间以悬浮状态驻留在火灾空间，具有很高的灭火能力，已越来越受到人们的重视，应用日益广泛，目前我国许多省份都已制定了相应的气溶胶灭火系统的地方标准，加速了它的推广的应用。哈龙灭火剂的历史和现状但是，传统意义的气溶胶灭火剂是靠自身的燃烧反应所产生的气溶剂来扑灭火灾的，由于在释放过程中需要经过热燃烧反应，导致产生的高温会造成一定的危害。同时，灭火剂释放速度慢，适用于封闭空间也限制了它的应用。因此，一种新型的冷气溶胶灭火剂超细干粉灭火剂便应运而生，以其安全、环保、高效的特点，越来越受到人们的关注。目前，我国已有7座城市的公交车发动机舱室内安装了该灭火装置，并成功抑制了数十起火灾，效果明显。超细干粉灭火装置超细干粉灭火剂超细干粉灭火剂气溶胶是液体或固体微粒悬浮于气体分散介质中形成的一种溶胶。由于微粒粒子的分散度在空气中较高（0.011微米之间），因此在静止的空气中不会沉降。干粉作为常用的A、B、C类及电气火灾的灭火剂，当干粉灭火剂的粒子被粉碎到直径为100.25微米之间，符合尘雾粒径的范围以后，在空气中形成的超细干粉灭火剂就将具备很好的物理化学性质。超细干粉灭火装置灭火剂特性 超细干粉灭火剂具备气体灭火剂的动力性质，有利于灭火剂扩散、分布，可以达到全淹灭火的目的；干粉灭火剂粒子被粉碎以后，分散度增高，总面积增大，极易与周围介质相互作用，灭火效能大幅度提高，火场上已经被扑灭的火焰就不可能再复燃超细干粉灭火装置 干粉本身及其灭火后的残留物性质稳定，不会污染设备，且易于清理。正是具有了高效的灭火性能和低廉的成本，使得气溶胶超细干粉灭火剂成为一种新型的哈龙替代产品。应用场所超细干粉灭火装置是由专业的超细干粉灭火装置生产厂家针对工厂、配电机房、电缆隧道、飞机库、档案/图书/博物馆、通讯基站、微机房、船舶、地铁、地下隧道、办公室等场所开发、设计的一款灭火设备。超细干粉灭火装置 特点优势特点优势 由于超细干粉粒径小、流动性好、能在空气中悬浮一定的时间，因此既能应用于相对封闭的空间全淹没自动灭火，也可以应用于开放场所局部保护自动灭火。安装使用方便：超细干粉自动灭火装置安装简便，工程量小，无需穿墙打孔和安装大量的管道及附属设施。只需将装置悬挂在被保护物的上方即可。超细干粉灭火装置 三种启动方式，性能可靠。A、感温元件温控启动：火灾时，当环境温度超过喷头感温元件公称动作温度，玻璃球受热膨胀破裂，喷头上的压板受粉罐内压力推动脱落，灭火剂在驱动气体作用下快速喷出灭火。B、热引发启动：火灾时，明火引燃保护物附近的热敏线，瞬间将热源传递到灭火装置，启动器动作，玻璃球感温元件受热膨胀破裂，开启喷头喷放灭火剂灭火超细干粉灭火装置 C、电引发启动：火灾时，火灾报警控制系统探测到火情，经报警灭火控制器确认并发出灭火指令给模块，输入输出模块动作接通灭火装置上的电子启动器电源，致使玻璃球感温元件受热膨胀破裂，开启喷头喷放灭火剂灭火。贮压式超细干粉灭火装置超细干粉自动灭火装置为氮气驱动，安全无害，多具同时启动有两种方式，一种是电控启动，通过与市场上的通用火灾报警控制器连接，接收24V电源信号，即可实现同时启动；同时具有声光报警和释放反馈，科技含量高，贮压式超细干粉灭火装置 另一种是超导启动，在定温式灭火装置的基础上，采用超导线连接，当保护区发生燃烧时，超导线感应火光并快速传递至每个灭火装置的玻璃泡，同时并快速启动该区的所有灭火装置，这种方案安全可靠，当保护区温度上升至设定值时，灭火装置的玻璃泡会自动打开释放灭火剂灭火，不会产生火光引燃保护区的燃气等，或当保护区发生大火，超导线传递火光至每个灭火装置，同时启动灭火，两种方式均不会产生误喷，更不会带来二次灾害。脉冲超细干粉自动灭火装置脉冲超细干粉自动灭火装置脉冲超细干粉自动灭火装置脉冲灭火技术是当今最高效的灭火技术，由于灭火时间通常小于1秒，而且对应用场所的密封性没有要求，因此非常适用于非封闭空间或室外的保护对象。脉冲超细干粉自动灭火装置是由脉冲超细干粉灭火装置、启动组件或热敏线、消防电源及显示盘等组成的自动灭火装置。脉冲超细干粉自动灭火装置山西地方标准 脉冲超细干粉灭火装置配置技术规程脉冲超细干粉灭火装置配置技术规程 DBJ042272004灭火装置可用于扑救可燃气体和可燃液体（包灭火装置可用于扑救可燃气体和可燃液体（包括压力喷射式液体）火灾、可燃固体表面火灾括压力喷射式液体）火灾、可燃固体表面火灾和带电设备及电气线路火灾。和带电设备及电气线路火灾。灭火装置不得用于扑救无空气仍能迅速氧化的灭火装置不得用于扑救无空气仍能迅速氧化的化学物质火灾和活泼金属火灾。化学物质火灾和活泼金属火灾。脉冲超细干粉自动灭火装置 无源型脉冲超细干粉自动灭火装置是在火灾发生后，无需外部消防报警设备，灭火装置能自发启动，脉冲式喷射超细干粉的自动灭火装置，适用于无人值守场所。有源型脉冲超细干粉自动灭火装置是在火灾发生后，依靠外部消防报警设备，手动或自动启动，脉冲式喷射超细干粉的灭火装置,适用于经常有人停留的场所。脉冲超细干粉自动灭火装置灭火原理灭火原理灭火装置受启动组件或热敏线传递的温度信号，固态气体发生剂迅速产生大量气体。迅速膨胀的气体压力将底部密封的铝箔冲破，并将超细灭火干粉迅速送入火场，在保护区范围内形成局部全淹没状态。火焰在气体的物理和超细干粉的化学作用下被扑灭。启动方式为屋顶集热区达到68摄氏度和热敏线周围达到170摄氏度时，分区或同时启动。脉冲超细干粉自动灭火装置防火区内应设火灾声报警器，必要时，可增设光报警器。防护区的入口处应设光报警器。地下防护区和无窗的地上防护区，应设机械排风装置，保证灭火后防护区能通风换气。防护区的门应向疏散方向开启，并能自动关闭，在任何情况下均能从防护区内打开。设置灭火装置的场所应配备专用的空气呼吸器或氧气呼吸器。脉冲超细干粉自动灭火装置快速响应、早期抑制、高效灭火 与传统固定式气体灭火系统相比：灭火的有效性强、系统简单、成本低、灭火剂用量小、灭火费用低火力发电厂与变电所设计防火规范（GB-50229-2006）在第9.3.3条规定“电缆夹层及电缆竖井宜设置悬挂式气体自动装置”，在第9.4.2规定“重要的无人值班的变电所，宜设置悬挂式气体自动灭火装置”。火探管式自动探火灭火装置火探管式自动探火灭火装置是一种新型的探火、灭火设备，它具有施工安装简易、方便、灭火快速有效、能传递火灾信号、无须电源控制、可采用多种灭火介质等特点。特别适宜于扑救相对密闭、体积较小的空间或设备火灾，目前已大量应用于工程实践。火探管式自动探火灭火装置山 西 省 工 程 建 设 地 方 标 准 DBJ042312005 火探管式自动探火灭火装置设计、施工及验收规范火探管式自动探火灭火装置火探管式自动探火灭火装置 通过与固定的灭火剂贮存容器相连且直接布置在易发生火灾部位的火探管自动探测火灾，用火探管或释放管向防护区内喷射一定浓度的灭火剂使其均匀地充满整个防护区扑灭火灾的自动探火灭火装置。火探管式自动探火灭火装置火探管式自动探火灭火装置将容积较小的空间或空间较大场所里相对密闭、容积较小的设备作为防护区。当采用直接式火探灭火装置时，防护区的容积不应大于10m3；当采用间接式火探灭火装置时，防护区的容积不应大于100m3。火探管式自动探火灭火装置火探管的定义一种在一定温度范围内自动爆破、喷射灭火剂或传递火灾信号的充压非金属软管。火探管是一种非金属合成品的软性物，外观似一根普通塑料管，它集长时间抗漏，柔韧性及有效的感温性于一体，在一定温度范围内爆破，喷射灭火介质或传递火灾信号。火探管不受任何位置的影响，可伸进各种窄小和复杂空间或设备内，具有特殊线性感应的特点。火探管式自动探火灭火装置火探管的标准长度为25m，火探管的拉伸强度30N/mm2，工作压力大于1.0MPa，可在-2055的环境中使用。其最大特点就是对温度的感知非常灵敏，在1602的温度环境下就会动作，在感应温度最高的位置发生熔化并在管内压力的作用下爆破，自动形成喷射孔洞。火探管置于-20的环境中应无脆裂现象。火探管置于55环境中，应无软化、变形现象。火探管的动作温度：火探管在1402下，保持2min应不动作；火探管在1602下，应在20s内动作。火探管式自动探火灭火装置验 收建设单位应提交验收申请报告；施工图设计文件、装置的检验报告等技术文件；验收时，应按灭火剂贮存容器总数的20%进行抽查；当少于5个时，应全部检查。应按总数的5%，且不少于2个进行模拟喷气试验；二氧化碳火探管式自动探火灭火装置灭火剂贮存容器内灭火剂的充装量，应按灭火剂贮存容器总数的20%称重抽查。火探管式自动探火灭火装置七氟丙烷火探管式自动探火灭火装置灭火剂贮存容器内的贮存压力应逐个检查并应符合设计要求；容器阀的小球阀应处于常开状态并封好；火探管终端压力表的压力不应小于1.0Mpa。火探管式自动探火灭火装置验收合格后，应设于正常工作状态，并将警告标志贴在被保护区域或设备的明显处。大空间智能型主动喷水灭火系统智能消防水炮智能消防水炮是一种新型大空间自动扫描定位喷水灭火装置。消防水炮集火灾探测和灭火功能于一体，能自动调整喷水嘴对准火点，具有自动探测火灾、自动发出报警、联动设备控制等信号的功能。智能消防水炮是机电一体化产品，发现火情，经微处理器的逻辑分析后，调整装置喷嘴定点喷水灭火。因而该装置具有探测及时、定位准确、射流密集、自动启闭，作用范围大等特点。大空间智能型主动喷水灭火系统广东省地方标准广东省地方标准大空间智能型主动喷水大空间智能型主动喷水灭火灭火系统系统设计规范设计规范 DBJ15-34-2004 智能型灭火装置包括：大空间智能灭火装置、自动扫描射水灭火装置、自动扫描射水高空水炮灭火装置。大空间智能型主动喷水灭火系统由智能型灭火装置、信号阀组、水流指示器等组件以及管道、供水设施等组成，能在发生火灾时自动探测着火部位并主动喷水的灭火系统。大空间智能型主动喷水灭火系统设置场所及使用条件设置场所及使用条件 环境温度应不低于4，且不高于55。适用于扑灭大空间场所的A类火灾（A类火灾是指含碳固体可燃物质的火灾，如木材、棉、毛、麻、纸张等）。凡按照国家有关消防设计规范的要求应设置自动喷水灭火系统，火灾类别为A类，但由于空间高度较高，采用其它自动喷水灭火系统难以有效探测,扑灭及控制火灾的大空间场所应设置大空间智能型主动喷水灭火系统。大空间智能型主动喷水灭火系统应在开启一只喷头、水炮的同时自动启动并报警。大空间智能型主动喷水灭火系统中的电磁阀应有如下控制方式（各种控制方式应能进行相互转换）：1由红外探测组件自动控制。2消防控制室手动强制控制并设有防误操作设施；3现场人工控制（严禁误喷场所）。大空间智能型主动喷水灭火系统5L智能定位消防水炮(25m)20L/S30L/S全自动消防炮(50m)大空间智能型主动喷水灭火系统消防控制室应能显示智能型红外探测组件的报警信号；显示信号阀、水流指示器、电磁阀、消防水泵的状态和显示消防水池及高位水箱的低水位信号。主要组件有：自动扫描射水高空水炮灭火装置；电磁阀；水流指示器；信号阀；模拟末端试水装置；高位水箱或气压补压装置；试水放水阀；加压水泵或其它供水设施；消防水池；火灾报警控制器；声光报警器；信号模块；水泵接合器。固定消防炮灭火系统由固定消防炮和相应配置的系统组件组成的固定灭火系统。消防炮系统按喷射介质可分为水炮系统、泡沫炮系统和干粉炮系统。水炮系统是喷射水灭火剂的固定消防炮系统主要由水源、消防泵组、管道、阀门、水炮、动力源和控制装置等组成。泡沫炮系统 是喷射泡沫灭火剂的固定消防炮系统，主要由水源、泡沫液罐、消防泵组、泡沫比例 混合装置、管道、阀门、泡沫炮、动力源和控制装置等组成 固定消防炮灭火系统干粉炮系统 是喷射干粉灭火剂的固定消防炮系统，主要由干粉罐、氮气瓶组、管道、阀门、干粉 炮、动力源和控制装置等组成。消防炮塔 用于高位安装固定消防炮的装置。国家标准固定消防炮灭火系统设计规范GB50338-2003固定消防炮灭火系统水炮系统灭火及冷却用水的供给强度应符合下列规定：扑救室内一般固体物质火灾的供给强度应符合国家有关标准的规定，其用水量应按两门水炮的水射流同时到达防护区任一部位的要求计算。民用建筑的用水量不应小于，工业建筑的用水量不应小于；扑救室外火灾的灭火及冷却用水的供给强度应符合国家有关标准的规定；固定消防炮灭火系统甲、乙、丙类液体储罐、液化烃储罐和甲、乙、丙类液体、油品码头等冷却用水的供给强度应符合国家有关标准的规定；石化生产装置的冷却用水的供给强度不应小于。消防水炮 消防水炮特点消防水炮特点消防水炮采用双功能红外紫外复合探测传感信消防水炮采用双功能红外紫外复合探测传感信号处理技术。可以主动早期发现火源，并能有号处理技术。可以主动早期发现火源，并能有效识别真假火源效识别真假火源;经过微处理器根据精密的射经过微处理器根据精密的射水数学模型，软件数字化处理技术和自动控制水数学模型，软件数字化处理技术和自动控制技术处理后，使消防水炮定位非常精确和射柱技术处理后，使消防水炮定位非常精确和射柱相当精准相当精准;并且能有效地抑制阳光和普通照明并且能有效地抑制阳光和普通照明灯光。极大地降低了误报率。灯光。极大地降低了误报率。消防水炮具有视频定位功能。留有具有视频定位功能。留有CAN总线接口总线接口同火灾报警控制器联网使用，并配合视同火灾报警控制器联网使用，并配合视频进行定位以达到远程控制的目的。频进行定位以达到远程控制的目的。具有激光定位检测功能，可以准确指示具有激光定位检测功能，可以准确指示火源的方向是否正确。火源的方向是否正确。装置结构设计为双喷水嘴，射水覆盖面装置结构设计为双喷水嘴，射水覆盖面积大，更有效地包容起着点。积大，更有效地包容起着点。装置配有快接法兰，安装非常方便。装置配有快接法兰，安装非常方便。极早期空气采样报警系统吸气式烟雾探测报警技术 吸气式烟雾探测火灾报警系统属于烟雾探测报警的一类，但由于它运用激光技术并采用主动吸气的方式，因此可以及早探测到火情，及时采取措施，以保证重要系统可以连续安全的工作;极早期空气采样报警系统其次可以减少自动灭火系统不必要的启动(避免灭火系统对设备造成的二次损失以及重新充装气体的昂贵费用);另外可在传统探测方式不适宜的场合安装使用;还能减少正常维护的工作量，降低维护费用;更能充分地争取时间，减少设备的损失并保证人员安全。极早期空气采样报警系统传统火灾探测技术的不足 点式烟感探测器不适用于具有高气流环境的站台公共区区域。感温电缆响应迟缓、施工十分繁复、成本昂贵。红外对射式感烟探测器灵敏度比点式感烟探测器还要低很多，不适合在需要进行火灾及时探测，早期疏散的场所使用。极早期空气采样报警系统目前，北京、上海、广东等已相继制定并实施了专门的吸气式烟雾探测火灾报警系统设计、施工及验收地方规范，正在修订的国家标准火灾自动报警系统设计规范中明确指出“具有高空气流量的场所、点型感烟、感温探测器不适宜的大空间、需要进行火灾早期探测的关键场所等宜采用吸气式(空气采样)早期烟雾预警系统。极早期空气采样报警系统空气采样早期烟雾探测系统是利用伸向被保护区内的管网，由侦测腔内的抽气泵经由空气采样管路不断地抽取防护区域内的空气样品进行检测，而不是被动地等待烟雾的扩散，经过滤器将空气中的灰尘去掉，再进入激光室，激光源所发出的光经过聚焦后在侦测腔的正中聚焦，当烟粒子经过样本抽取网络被传送回侦测腔时，相对比例的烟粒子通过聚焦点时所形成的光线折射率会被接收器读取，对空气中的烟雾量进行分析，此读数通过计算机运算后就能反映出烟雾的浓度大小及相应的比例。极早期空气采样报警系统空气采样早期烟雾探测系统侦测室具有极高的灵敏度且其灵敏度连续可调，探测范围广。烟粒子的基本直径在十微米以下，空气采样早期烟雾探测系统的灵敏度为0.0044obs/m（传统探测器一般为5obs/m），因此，它可以探测到很微弱的烟雾，火情报警时间大为提前，使值班人员有充足的时间寻找火源，采取适当的措施，制止火灾的发生，最终避免火灾及灭火过程中造成的业务中断或设备损毁所带来的巨大损失。极早期空气采样报警系统空气采样早期烟雾探测系统的取样管路的设置具有极大的弹性，系统可用在许多传统火灾报警系统无法发挥功效的场所，采样管网采用pvc阻燃管，采样孔就打在pvc上，每个采样孔的保护面积相当于一只感烟探测器。采样网管中的支管和毛细管可以水平或垂直方向布置在任何地方，如封闭机柜内、活动地板下或吊顶内，设备内部过流、过压产生的微量烟雾可以直接探测到；极早期空气采样报警系统在空气流速较大的通信建筑环境中采样管还可以直接敷设在交换机上方或空调、通风设备的回风口处，因机房内任何部位产生的烟雾在空调、通风设备的作用下均由回风口返回，采样管网布置在回风口，可及时探测到整个机房环境内的烟雾变化，而普通感烟探测器却是不允许安装在通风空调的回风口。极早期空气采样报警系统空气采样早期烟雾探测系统灵敏度高，得益于其所具有的自动环境学习功能（classfire）可以根据周围的环境进行学习，然后根据所积累的数据设定灵敏度，以达到任何环境都能精确探测的效果，该功能还可以鉴别出灰尘、潮气和烟雾的存在，另系统的自动比较功能可以设置警报的延时输出，经过一段时间的比较，系统可以确定烟雾的稳定变化再发出警报，从而避免由于环境的异常变化造成的误报，提高了报警的可靠性。极早期空气采样报警系统空气采样早期烟雾探测系统还能与普通火灾报警控制器相连，实现双路报警或者启动声光报警设备，并可通过高级接口把早期报警系统同楼宇管理等智能系统或通信建筑环境动力等局域网连接，融入到这些智能化系统中去。早期抑制快速响应喷头快速响应喷头是指响应时间指数RTI50（ms）0.5的闭式洒水喷头。早期抑制快速响应喷头earl suppression fast response sprinkler(ESFR)响应时间指数RTI28士8（ms）0.5，用于保护高堆垛与高货架仓库的大流量特种酒水喷头。早期抑制快速响应喷头 快速响应喷头一一响应时间指数RTI50(ms)0.5的闭式洒水喷头。RTI的单位：(m.s)0.5-国际单位 (fts)05-英制单位由来：RTl=tR(u)o5=s(ms)05=(m.s)05式中：u一标准插入实验装置中热风洞的气流速度 tR-标准插入实验的闭式喷头动作时间早期抑制快速响应喷头快速响应喷头的优势在于：热敏性能明显高于标准响应喷头，可在火场中提前动作，在初起小火阶段开始喷水，使灭火的难度降低，可以做到灭火迅速、灭火用水量少，可最大限度地减少人员伤亡和火灾烧损与水渍污染造成的经济损失。早期抑制快速响应喷头早期抑制快速响应喷头下列场所宜采用快速响应喷头：1公共娱乐场所、中庭环廊；2医院、疗养院的病房及治疗区域，老年、少儿、残疾人的集体活动场所；3超出水泵接合器供水高度的楼层；4地下的商业及仓储用房边墙型扩展覆盖喷头边墙型扩展覆盖喷头 流量系数K=115的边墙型快速响应喷头。边墙型喷头只能用在轻和中危险级的居室和办公室。其沿墙布置，与顶板下布置的顶喷喷头比较，最不利起火点与喷头的距离大，因此感温条件差，而扩展覆盖喷头则更为明显。为了补偿此类闭式喷感温条件较差的弱点，确定应采用“快速响应”类喷头。直立式边墙型喷头直立式边墙型喷头 直立该喷头靠墙向上或向下安装于供水支管上，洒水形状呈半抛物体形，并有少许水喷向后方墙面喷规7114规定：直立式边墙型喷头，其溅水盘与顶板的距离不应小于100mm，且不宜大于150mm，与背墙的距离不应小于50mm，并不应大于100mm。水平式边墙型喷头水平式边墙型喷头水平式边墙型喷头溅水盘与顶板的距离不应小于150mm，且不应大于300mm。但是一般装有边墙型喷头的位置往往有梁，要保证规范要求的距离就必须将支管外露，有些设计，为了美观就将喷头就装在梁底，这严重影响喷头的感温效果，喷头得不到及时开放，延误灭火时机。自动喷水-泡沫联用系统配置供给泡沫混合液的设备后，组成既可喷水又可喷泡沫的自动喷水灭火系统。此类系统保持自动喷水灭火系统的性能，但利用洒水喷头喷洒泡沫混合液，因此应配置储存泡沫灭火剂和供给泡沫混合液的设备。自动喷水-泡沫联用系统自动喷水-泡沫联用系统系统喷洒泡沫混合液时，虽与洒水状态几乎相同，但能显示更强的灭火能力，使喷水系统的灭火性能得到明显强化。由于采用洒水喷头，所以既能喷水又能喷洒泡沫混合液；由于洒水喷头为非吸气型喷头，喷洒的泡沫混合液成泡性能差，故多采用水成膜泡沫灭火剂。泡沫喷淋系统采用配有发泡网的吸气型喷头，只能喷泡沫混合液而不能均匀洒水。自动喷水-泡沫联用系统系统组成和工作原理在普通湿式自动喷水灭火系统中并联一个钢制带橡胶囊的泡沫罐，橡胶囊内装轻水泡沫浓缩液，在系统中配上控制阀及比例混合器就成了自动喷水-泡沫联用灭火系统，系统简图见下图。自动喷水-泡沫联用系统其工作原理为：当发生火灾时，闭式喷头出水，报警阀打开，消防水进入管网。一部分水进入泡沫罐的水室，利用水压将泡沫液挤过控制阀及比例混合器，通过消防水的引射作用，将泡沫液掺进消防水中。混合液从喷头喷出，在遇空气后自动生成灭火泡沫。自动喷水-泡沫联用系统由于该系统不需要特殊的泡沫喷头和泡沫发生器，大大简化了使用条件，且其水力计算可视同湿式自动喷水灭火系统，故一般的湿式自动喷水灭火系统按上述做法很容易就改造成了自动喷水-泡沫联用灭火系统。自动喷水-泡沫联用系统自动喷水-泡沫联用灭火系统的泡沫浓缩液必须采用轻水泡沫。轻水泡沫在灭火机理上主要通过冷却、隔离和窒息方式灭火的，因为轻水泡沫除了能起到隔绝燃烧物附近的空气和降低燃烧物表面温度的作用以外，还能在油类的液面上生成具有特殊灭火效果的“水成薄膜”。自动喷水-泡沫联用系统它可以迅速地在燃烧液体表面扩散，阻隔燃烧液体受热形成的易燃汽化物向外蒸发。虽然泡沫没有覆盖到火灾表面，而流动速度很快的水成膜已经覆盖到了可燃液体，提前把火扑灭了。水成膜还有一种“自愈性”，即使泡沫层遭到破坏，水成膜亦会快速愈合，防止死火复燃。闭式自动喷水一泡沫联用系统闭式自动喷水一泡沫联用系统处于警戒状态时，配水管道内充满水，喷头开放后转换为喷洒泡沫混合液。本规范按首批开放3只喷头的流量计算，提出系统开始喷洒合格泡沫混合液的时间，并对比例混合器的性能，提出应在规定流量范围内正常工作的要求。闭式自动喷水一泡沫联用系统此类系统的设计基本参数，除执行自喷表1的规定外，尚应符合下列规定：湿式系统自喷水至喷头的转换时间，按4Ls流量计算，不应大于3min；泡沫比例混合器应在流量等于和大于4Ls时，火剂的混合比规定；持续喷续的时间不应小于lOmin。雨淋自动喷水一泡沫联用系统对于雨淋自动喷水一泡沫联用系统，先喷水后喷泡沫混合液的系统，其喷水与喷液强度应选取自喷规范中表1或表2的数据。先喷泡沫混合液后喷水的系统，其喷液强度要求执行低倍数泡沫灭火系统设计规范。雨淋自动喷水一泡沫联用系统此类系统的设计基本参数，应符合下列规定：1前期喷水后期喷液的系统，喷水强度与喷液强度均不应低于表1、表2的规定；2前期喷液后期喷水的系统，喷液强度与喷水强度均应执行低倍数泡沫灭火系统设计规范的规定；3持续喷液时间不应小于10min。敬请批评指正！
