Tx系列扫描仪成品验收标准(本).doc

深圳路通视讯科技有限公司

T3/T5 文献扫描仪整机出货验收原则
版本：V1.02

修改记录
版本
日期
编制
备注
V1.00
/8/27
曾国华
新编发行
V1.01
/8/31
曾国华
修改发行
V1.02
/9/3
曾国华
修改发行

编 制： 日 期： .
审 核： 日 期： .
批 准： 日 期： .

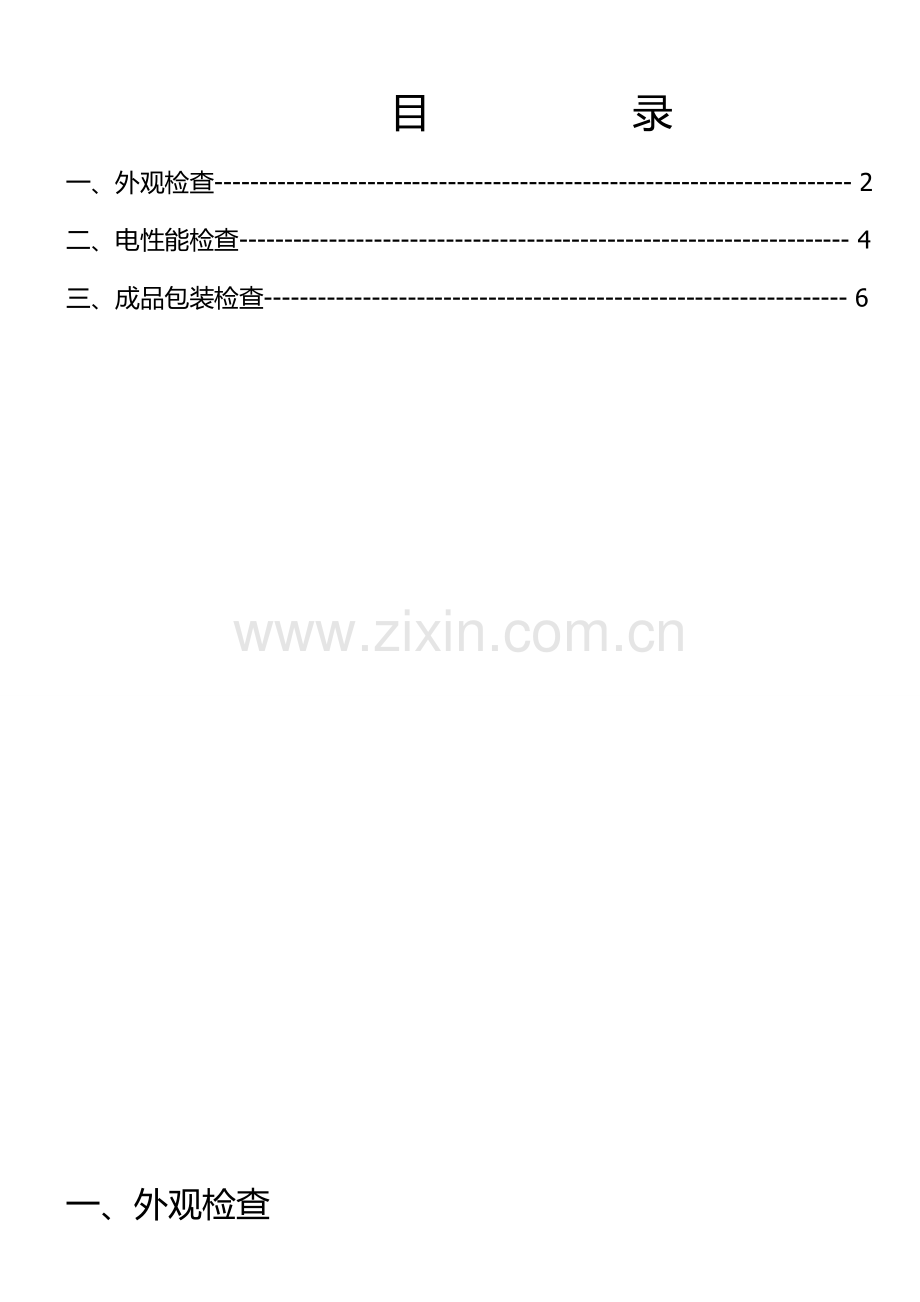

目 录
一、 外观检查----------------------------------------------------------------------- 2
二、 电性能检查-------------------------------------------------------------------- 4
三、 成品包装检查----------------------------------------------------------------- 6

一、外观检查
序号
检查项目
辅助工具
等级
1
扫描仪可视表面应干净无脏异物.
目检
MA
2
产品接触面应无掉漆、划花、披峰、毛刺、斑痕、机壳缩水、变形、崩缺、裂痕、色差等.
卡尺，量规，样品
MA
3
水平桌面上放置产品机身应稳定，无摇晃倾斜状况，*支撑杆和拍摄杆垂直夹角度原则应为90°无明显上下倾斜状况.
测试工装
（已提供）
CA
4
机身上下伸缩行程顺畅，无异常声响，转轴力度松紧适中，扣片定位稳固性好.
目检
样品
MA
5
紧固螺丝应装配到位，无滑丝突出状况.
电批
MA
6
调焦旋转松紧度适中，无任何装配不到位状况.
目检
MA
7
表面丝印LOGO清晰，不能有脱落断字少字状况.
目检
MA
图2
90°+/- 1°
°
图1

图4
图3

二、电性能检查
序号
检查项目
辅助工具
等级
1
连接USB线后，电脑能正常辨认扫描仪设备，驱动程序能正常安装并且扫描仪可以使用。
PC
CA
2
能在不同操作系统下正常使用（XP/Win7/vista）
备注：工厂正常生产时统一在WIN7系统下测试，内部品质检查需要三个系统互相验证，路通成品验收时也要进行多系统抽检.
PC
CA
3
USB线连接电脑后，低座蓝灯发亮；辅助LED光源亮度均匀，无暗灯闪灯状况浮现，且能用开关控制光源亮灭.
PC
目检
CA
4
打开软件界面，各项功能能正常使用.
PC
CA
5
调焦旋钮能正常调节影像，直至清晰扫描图片浮现
PC
CA
6
扫描影像清晰，无暗角，偏移，变形，条纹，漏光等…
具体参照图像原则。
PC
测试工装
MA
7
打开录音设备，说话或拍打咪头看录音设备上与否有波纹线(依机型测试)
PC
测试软件
CA
8
运用测试软件能对旳读取产品序列号，且与机身粘贴码相似
PC
CA
9
保证产品已完毕设备注册.
PC
CA

拍摄杆和支撑杆互相垂直检查Ok后，影像测试通过我们内部讨论，借用此前测试措施进行检查，以内红线框为基准，上下左右偏差 <5mm为验收原则。
5mm
*外红线框(A4纸张大小)不容许任何一边在影像图片之外*

三、成品包装检查
序号
检查项目
辅助工具
等级
1
机身/彩盒/外箱 条码序列号必须一致，且条形码清晰，可用扫描设备正常读取.
目检
扫描枪
CA
2
彩盒/外箱 表面丝印无错字，乱码，明显褪色，破损等
且label粘贴位置对旳.
目检
CA
3
包装配件根据不同机型规定放置：
T3包装配件：USB线、阐明书、绒布袋、硅胶坐标垫
T5包装配件：USB线、阐明书、绒布袋、硅胶坐标垫
T5V包装配件：USB线、阐明书、绒布袋、肓人硅胶坐标垫、角尺

目检

MA
4
整箱包装后能经受住正常振动和跌落冲击，且包装箱完好。
目检
MA

等级定义 CA（严重缺陷）；MA（重要缺陷）；MI（次要缺陷）
